 Oggetto del messaggio: AUTOCOSTRUZIONE: BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 13:55
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Avevo iniziato a parlarne qui :wink:

http://forum.duegieditrice.it/viewtopic ... start=4650

Immagine
Immagine
Immagine
Immagine
Immagine
Ecco il bagagliaio terminato.Mancherebbero solo le decals.
Il processo di costruzione è relativamente semplice,occorre però tanta pazienza e ottima vista.
Riepilogo materiali:
1)Resina bi-componente per tetto e vestiboli
2)Cartoncino per le fiancate
3)Cartone rigido o legno per il telaio
4)Vernice nei colori xmpr
5)Nastro di carta per le mascherature.

Procedimento:
1)Aprire tutti i finestrini mediante riga e cutter
2)Creare le mascherature e verniciare tamponando con una spugnetta(non avevo voglia di usare l'aerografo per aree così ristrette,tanto il risultato è ottimo comunque)
3)incollare i 2 vestiboli al tetto.
4)Incollare le 2 fiancate tra tetto e vestiboli
5)Prendere le misure,ricavare il telaio e forare la base per creare il passaggio della vite di fissaggio carrelli.
6)Avvitare i carrelli
7)Posizionare la cassa sopra al telaio creando delle tenute/appoggi sui lati interni delle fiancate.
8 creare piccoli accessori quali respingenti,mancorrenti,vedette ecc...


Ultima modifica di AXEL il sabato 23 luglio 2011, 20:16, modificato 1 volta in totale.

Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 16:56
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Aggiungo figurino FS più adattamento scala N :wink:
Adesso insieme a due utenti del forum,sto cercando di trovare un accordo per proporre qualcosa di veramente unico per la scala N.Vi anticipo solo queste parole:PLOTTER DA TAGLIO e DECALS FS ORIGINALI.

Immagine

Adattamento scala N
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 17:31
Non connesso

Iscritto il: martedì 18 dicembre 2007, 11:42
Messaggi: 1712
Località: Piossasco (TO)
Bellissimo Alex


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 18:04
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Eurostar ha scritto:
Bellissimo Alex

Grazie :D

Ecco un video di prova circolabilità :wink:
http://www.youtube.com/watch?v=P4QZKV2Xz0E


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 19:36
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 20:24
Messaggi: 1444
Località: Pescara
. . . e se tentassimo stampa a colori con la laser e successivo taglio ?

Antonello


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 23 luglio 2011, 20:02
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Antonello ha scritto:
. . . e se tentassimo stampa a colori con la laser e successivo taglio ?

Antonello

Beh e me lo chiedi???Sarebbe perfetto :D :D :D


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: domenica 24 luglio 2011, 1:15
Non connesso

Iscritto il: mercoledì 26 settembre 2007, 0:18
Messaggi: 614
Località: montedoro (caltanissetta)
ovviamente su carta adesiva e usare come base i fogli per proiettare i lucidi....


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: domenica 24 luglio 2011, 7:34
Non connesso

Iscritto il: mercoledì 1 febbraio 2006, 20:39
Messaggi: 349
Località: NAPOLI
Buongiorno.
E se invece si usasse direttamente un lucido più spesso?
Gianni


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: domenica 24 luglio 2011, 19:41
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)

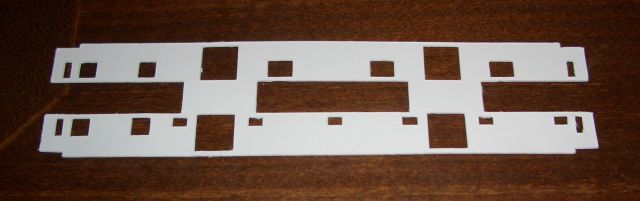

Ecco una prima prova del mio disegno fatta al plotter riportato al CAD dal bravissimo Antonello :wink:

Immagine


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: giovedì 4 agosto 2011, 21:12
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)

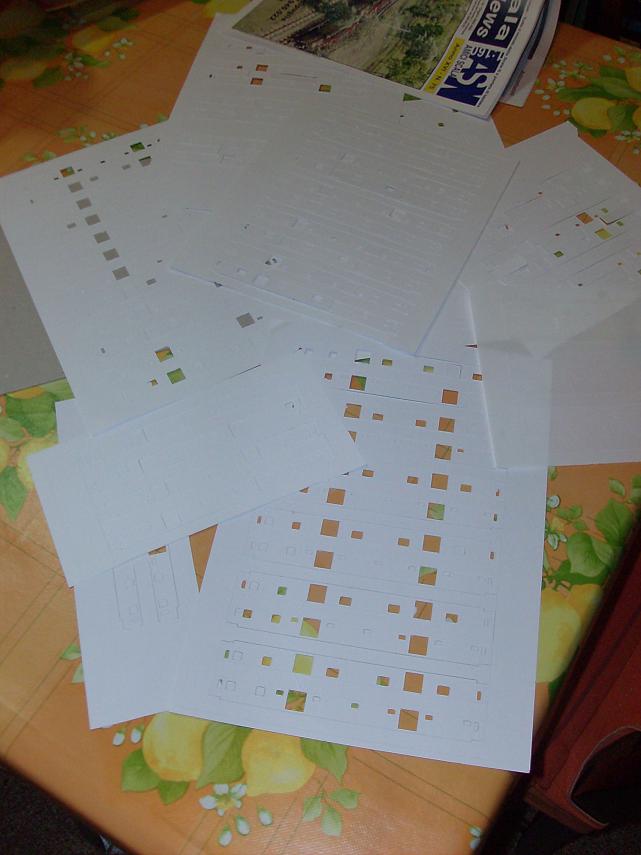

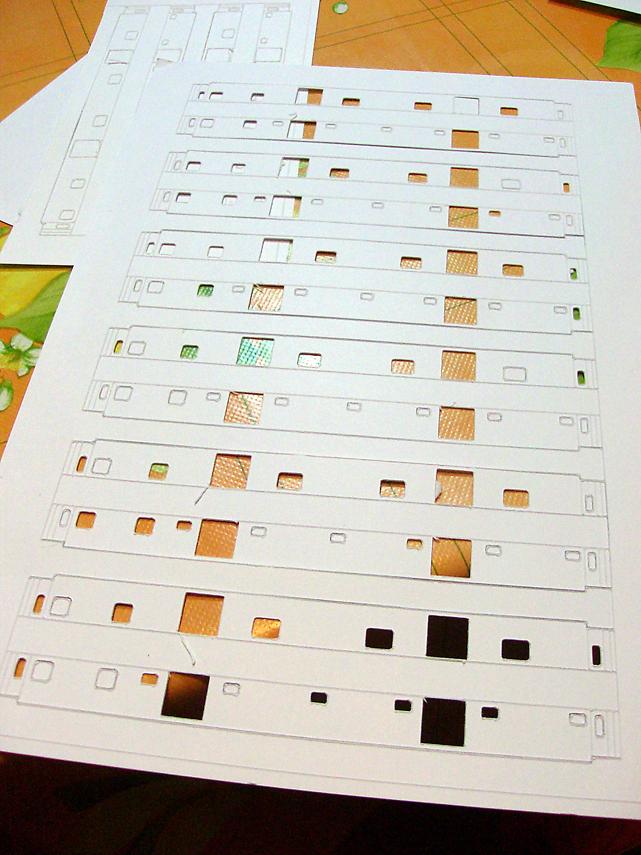

Ringrazio il mio amico Antonello,per avermi fornito una montagna di fiancate del bagagliaio tipo X :wink:
GRAZIE :)


Allegati:
HPIM0265.JPG [ 76.69 KiB | Osservato 2574 volte ]
HPIM0263.JPG [ 54.24 KiB | Osservato 2574 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: giovedì 4 agosto 2011, 21:15
Non connesso

Iscritto il: lunedì 28 marzo 2011, 14:49
Messaggi: 1719
Località: sassari
a livelli industriali bell lavoro


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 27 agosto 2011, 9:27
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Il lavoro va avanti...

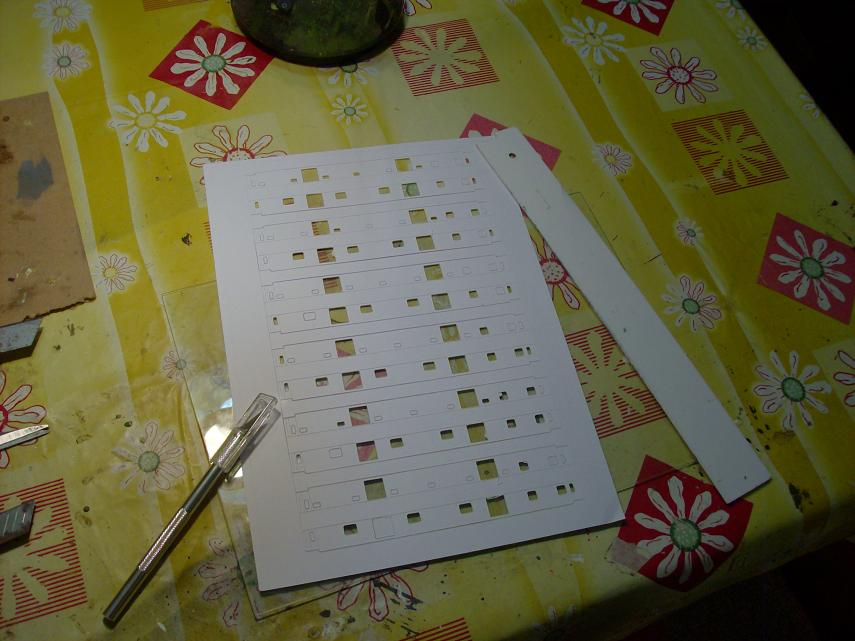

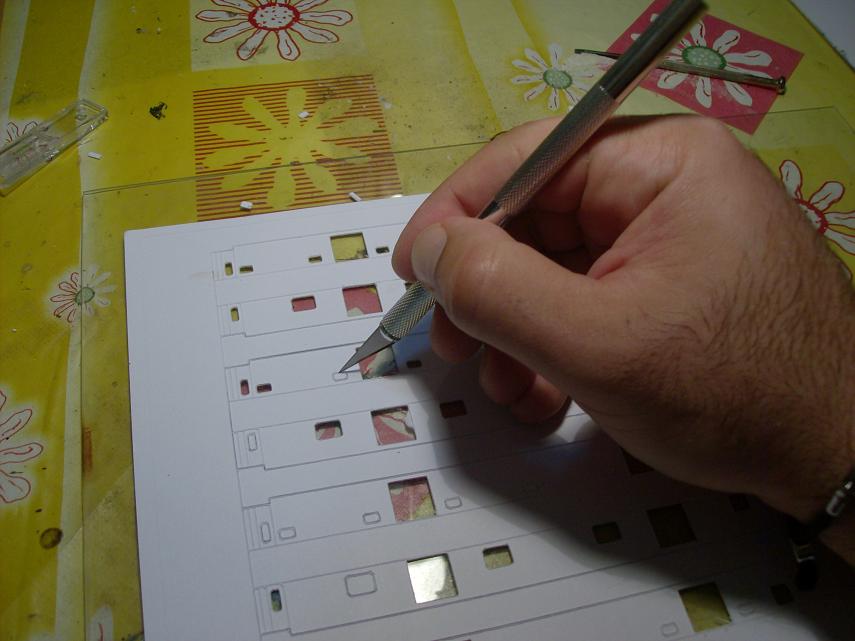

Col bisturi da modellismo ho facilmente e velocemente staccato le incisioni fatte al plotter.Il lavoro risulta pulito e preciso :wink:


Allegati:
HPIM0464.JPG [ 125.91 KiB | Osservato 2425 volte ]
HPIM0465.JPG [ 102.5 KiB | Osservato 2425 volte ]
HPIM0467.JPG [ 34.93 KiB | Osservato 2425 volte ]
HPIM0471.JPG [ 135.86 KiB | Osservato 2425 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE BAGAGLIAIO UIC-X
MessaggioInviato: sabato 27 agosto 2011, 9:59
Non connesso

Iscritto il: lunedì 28 marzo 2011, 14:49
Messaggi: 1719
Località: sassari
certo che e un ottimo lavoro si potrebbe fare con qualsiasi carozza


Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE: BAGAGLIAIO UIC-X
MessaggioInviato: sabato 3 settembre 2011, 12:09
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5192
Località: TROPEA(VV)
Ecco pronto il bagagliaio in livrea rosso fegato/grigio beige :wink:


Allegati:
HPIM0537.JPG [ 48.1 KiB | Osservato 2250 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: AUTOCOSTRUZIONE: BAGAGLIAIO UIC-X
MessaggioInviato: sabato 3 settembre 2011, 12:17
Non connesso

Iscritto il: lunedì 28 marzo 2011, 14:49
Messaggi: 1719
Località: sassari
ma in scala ho si potrebbe fare ?
