 Oggetto del messaggio: Hannover Cl II C9280/17
MessaggioInviato: venerdì 1 maggio 2020, 11:23
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti , apro questo wip di uno dei quattro aerei in costruzione , si tratta di un biplano dell WWI il kit è questo
Allegato:
102_1202.JPG [ 111.48 KiB | Osservato 2651 volte ]

bello vintage vero?
Ce l ho da una vita
Il soggetto che vorrei riprodurre è il C9280/17 pilotato dall unteroffizier Gfror e osservatore Ltn Gronhagen
Allegato:
Hannover CL_II C_9280_17 Original Photo from DAS E1.jpg
Hannover CL_II C_9280_17 Original Photo from DAS E1.jpg [ 85 KiB | Osservato 2651 volte ]

il kit è di un H Cl III mentre il 9280 è un Cl II occorrerà trasformarlo , ma sarà facile le differenze non sono molte
Del H abbiamo tre versioni ; il Cl II con motore Opel Argus As III e la mancanza di montanti alari che univano i due piani di coda ( vennero aggiunti successivamente tant è che esistono foto del 9280 senza e poi con tali montanti come nella foto postata)
poi sui primi 80 esemplari della seconda serie venne montato il motore Mercedes e differenza più evidente all occhio vennero maggiorati gli alettoni e l aereo assunse la denominazione Cl III dopo i primi 80 esemplari si ripassò al motore Opel e venne aggiunto il suffisso "a" divenendo denominato Cl IIIa
Per la colorazione esistono varie tavole , la rivista specialistica tedesca " Das propellerblatt"pubblicò inizialmente una tavola con la cometa di colore nera e banda grigia , poi successivamente furono fatte tavole dove la cometa diveniva rossa su banda gialla , alcuni kit in commercio che riproducono il soggetto hanno la cometa rossa su banda grigia ... insomma chi più ne ha più ne metta... se con gli aerei della WWII non c è certezza , figuriamoci con quelli della WWI.... sulla scelta dei colori ne riparlo al momenti opportuno non mi dilungo oltre ....
Veniamo al Kit ;
per poter riprodurre gli interni devi sfinare e svuotare le pareti delle due semi fusoliere che sono piene di incastri
Allegato:
102_1203.JPG [ 88.37 KiB | Osservato 2651 volte ]

il pozzetto del pilota è troppo tondo occorre squadrare un po gli angoli anteriori
Allegato:
102_1206.JPG [ 57.03 KiB | Osservato 2651 volte ]

c è da tagliare anche i cofani motore
Allegato:
102_1209.JPG [ 73.29 KiB | Osservato 2651 volte ]

Allegato:
102_1211.JPG [ 75.19 KiB | Osservato 2651 volte ]

sfinata con una fresetta tutta la parte che va dal vano motore fino a dopo la postazione dell osservatore controllando mano mano in contro luce so spessore rimasto
Allegato:
102_1214.JPG [ 111.58 KiB | Osservato 2651 volte ]

Allegato:
102_1213.JPG [ 58.63 KiB | Osservato 2651 volte ]

nella foto si vede la differenza tra un fianco assottigliato e l altro ancora da fare
Allegato:
102_1217.JPG [ 79.86 KiB | Osservato 2651 volte ]

siamo solo all inizio di un lungo camino ( in realtà al momento sto un bel pezzo più avanti ))

Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: sabato 2 maggio 2020, 18:23
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti proseguo;
sui due lato della fusoliera sono presenti due sportelletti con delle prese d aria a orecchia in realtà tale sportelletto era presente solo sulla parte sinistra mentre sulla destra c erano solo le prese d aria senza sportelletto , quindi asportato quello sulla semi fusoliera destra
Allegato:
102_1234.JPG [ 16 KiB | Osservato 2594 volte ]

Allegato:
102_1235.JPG [ 12 KiB | Osservato 2594 volte ]

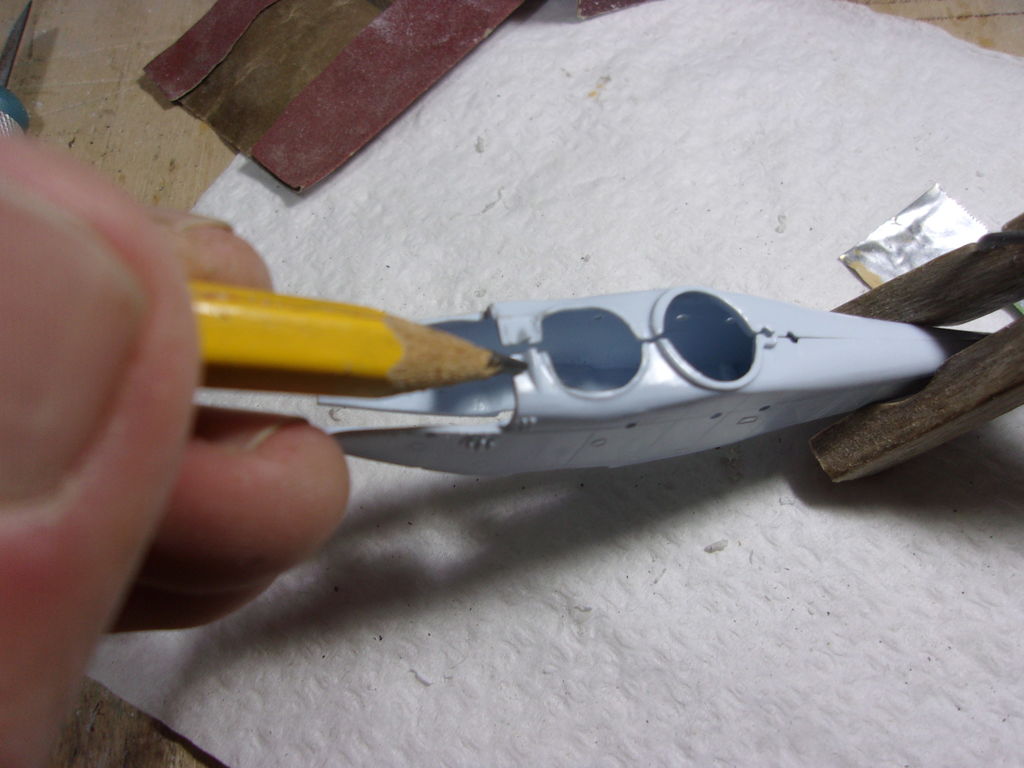

tolto anche il piccolo parabrezza stampato
Allegato:
102_1237.JPG [ 12 KiB | Osservato 2594 volte ]

e fatto l alloggiamento per la MG
Allegato:

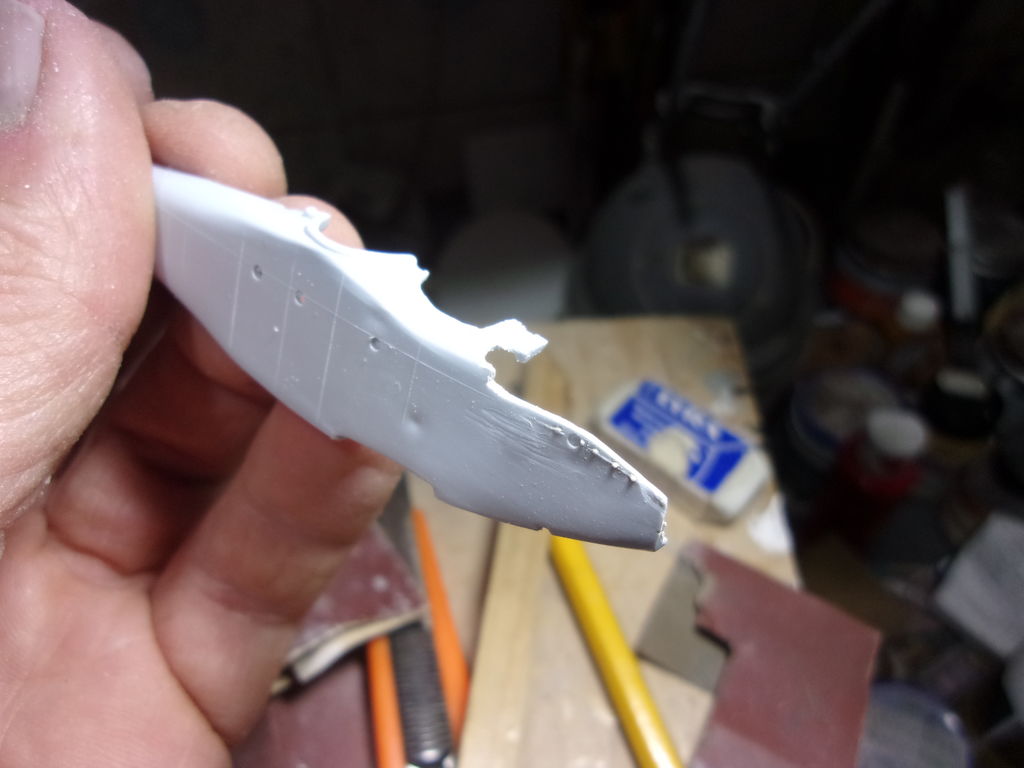

102_1238.JPG [ 79.28 KiB | Osservato 2594 volte ]

Allegato:
102_1239.JPG [ 16 KiB | Osservato 2594 volte ]

...niente ragazzi per oggi mi devo fermare così non riesco a far caricare le immagini nonostante siano della giusta dimensione ... riprovo domani....

Ciao
Gianfranco :D


Allegati:
102_1239.JPG [ 16 KiB | Osservato 2594 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: domenica 3 maggio 2020, 21:29
Non connesso

Iscritto il: martedì 27 giugno 2006, 17:48
Messaggi: 1526
Località: Granducato di Toscana
Ciao Gianfranco , il 400 che c'è scritto a penna su quella storica confezione Airfix è il prezzo in lire ???
Ne ho montate tante ….
Un Saluto Giancarlo


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: lunedì 4 maggio 2020, 19:47
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao Giancarlo :D esatto! ..proprio 400 lire!! che nostalgia :(
Pensa che il primo modellino in assoluto che costruii era proprio una bustina Airfix ed era un bristol F2B fighter... ancora me lo ricordo a volte alle mostre mercato spero sempre di trovarne uno dell epoca da montare ( in soppalco ne ho uno in 1/48 da fare , ma non è la stessa cosa! :D )
Riprovo a postare le foto che Max, gentilissimo, che ringrazio ancora per la disponibilità, mi ha detto che comunicava il problema a chi di dovere
Allora , asportazione pannellino, parabrezza e fatto lo spazio per l MG
Allegato:
102_1234.JPG [ 86.54 KiB | Osservato 2515 volte ]

Allegato:
102_1235.JPG [ 111.37 KiB | Osservato 2515 volte ]

Allegato:
102_1237.JPG [ 87.38 KiB | Osservato 2515 volte ]

Allegato:
102_1238.JPG [ 79.28 KiB | Osservato 2515 volte ]

Allegato:
102_1239.JPG [ 67.84 KiB | Osservato 2515 volte ]

cancellati anche gli altri sportellini , da rifare poi exnovo
Allegato:
102_1240.JPG [ 90.83 KiB | Osservato 2515 volte ]

dopo averli stuccati, disegnata la paretina frangifiamma
Allegato:
102_1241.JPG [ 90.55 KiB | Osservato 2515 volte ]

tagliata e provata a secco
Allegato:
102_1243.JPG [ 105.83 KiB | Osservato 2515 volte ]

Allegato:
102_1244.JPG [ 77.29 KiB | Osservato 2515 volte ]

Allegato:
102_1246.JPG [ 82.86 KiB | Osservato 2515 volte ]

bene domani proseguo con la descrizione dei lavori fatti..

Ciao e grazie allo Staff
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: martedì 5 maggio 2020, 11:56
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884

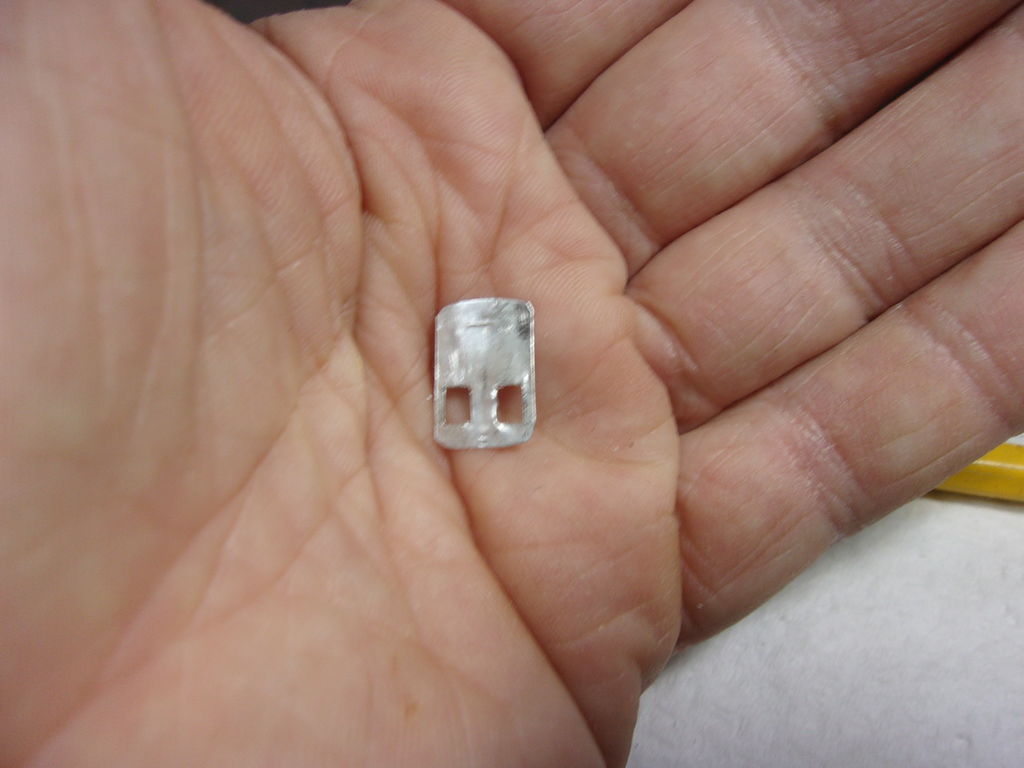

Ciao a tutti , rifinite le asole della pedaliera e segnata la parte da tagliare per far posto alla culatta dell MG
Allegato:
102_1248.JPG [ 71.56 KiB | Osservato 2484 volte ]

Allegato:
102_1250.JPG [ 78.82 KiB | Osservato 2484 volte ]

Allegato:
102_1251.JPG [ 77.03 KiB | Osservato 2484 volte ]

Allegato:
102_1254.JPG [ 87.04 KiB | Osservato 2484 volte ]

Allegato:
102_1255.JPG [ 76.1 KiB | Osservato 2484 volte ]

con un gira punte e lama da traforo fatte le altre aperture presenti sulla paretina
Allegato:
102_1257.JPG [ 71.14 KiB | Osservato 2484 volte ]

con un listello di legno mi sono fatto una dima per fare gli scarponi della pedaliera che la isolano dal vano motore
Allegato:
102_1260.JPG [ 49.15 KiB | Osservato 2484 volte ]

avvolgendoci sopra una striscia di alluminio ottenuti parte degli scarponi ( le paretine laterali le farò dopo aver inserito la pedaliera)
Allegato:
102_1261 (1).JPG
102_1261 (1).JPG [ 107.72 KiB | Osservato 2484 volte ]

Allegato:
102_1262.JPG [ 110.75 KiB | Osservato 2484 volte ]

Allegato:
102_1263.JPG [ 95.54 KiB | Osservato 2484 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: mercoledì 6 maggio 2020, 21:21
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti avanti con la pedaliera; messa l asta della pedaliera
Allegato:
102_1270.JPG [ 82.33 KiB | Osservato 2418 volte ]

fatte le gabbiette per i piedi
Allegato:
102_1271.JPG [ 107.87 KiB | Osservato 2418 volte ]

incollate
Allegato:
102_1272.JPG [ 100.56 KiB | Osservato 2418 volte ]

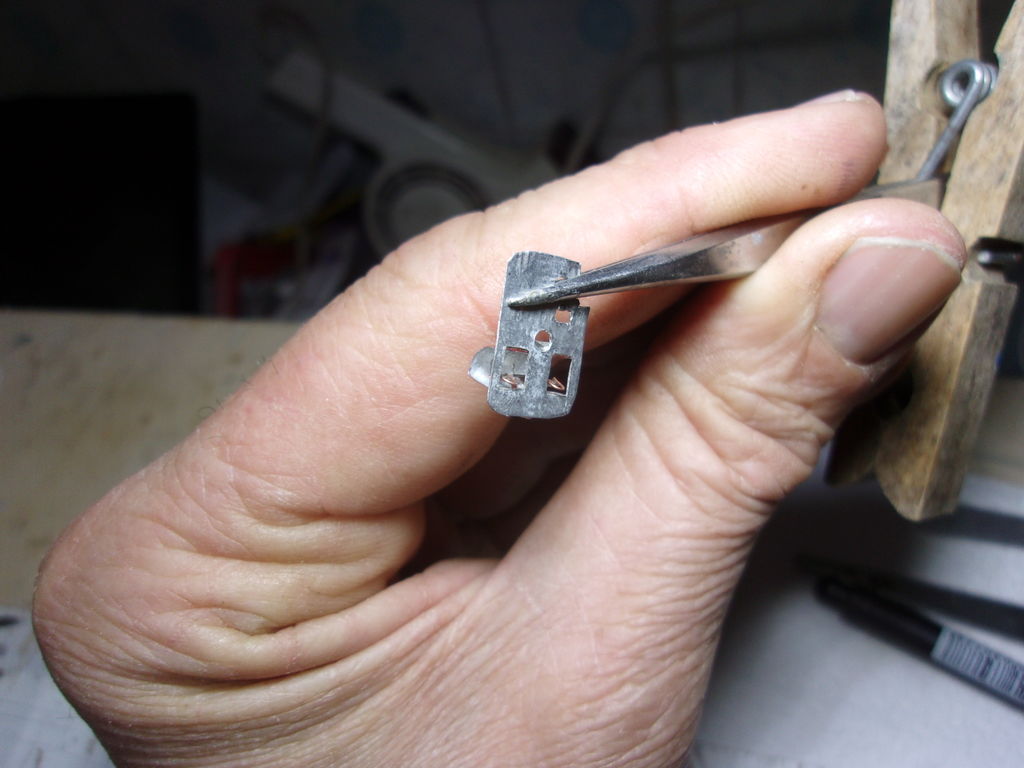

fatte e messe le pareti laterali degli scarponi ( quelle interne recanti l asola che permetteva il libero movimento dell asta della pedaliera)
Allegato:
102_1276.JPG [ 86.8 KiB | Osservato 2418 volte ]

Allegato:
102_1277.JPG [ 93.48 KiB | Osservato 2418 volte ]

Allegato:

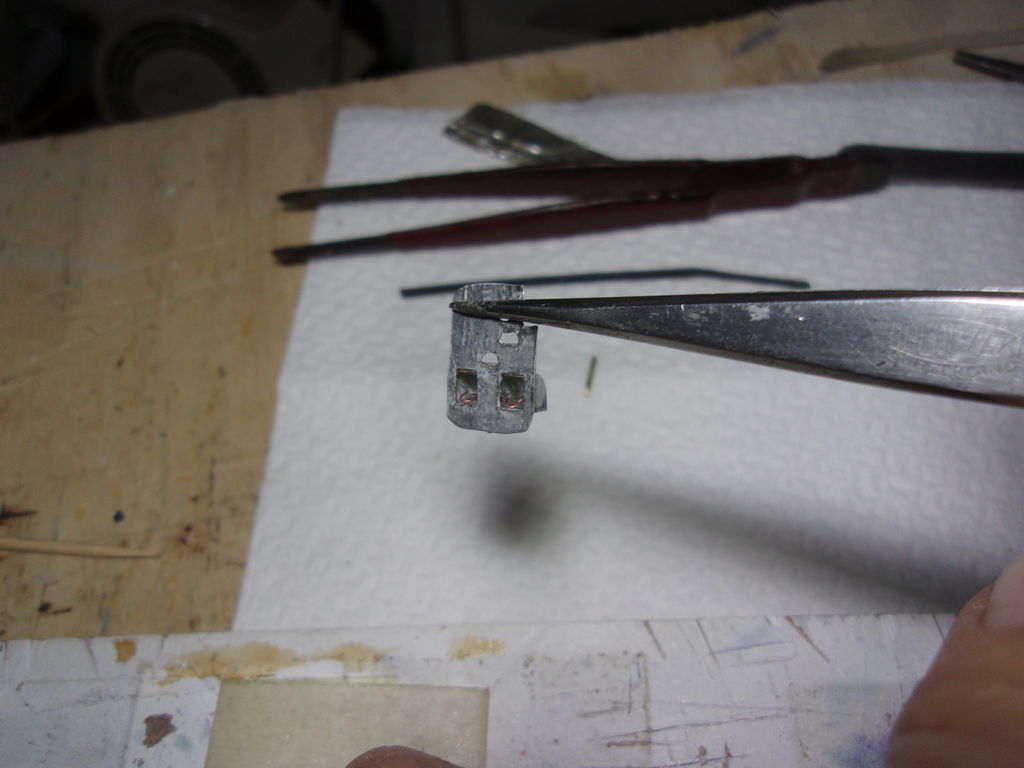

102_1278.JPG [ 69.16 KiB | Osservato 2418 volte ]

Allegato:
102_1279.JPG [ 77.71 KiB | Osservato 2418 volte ]

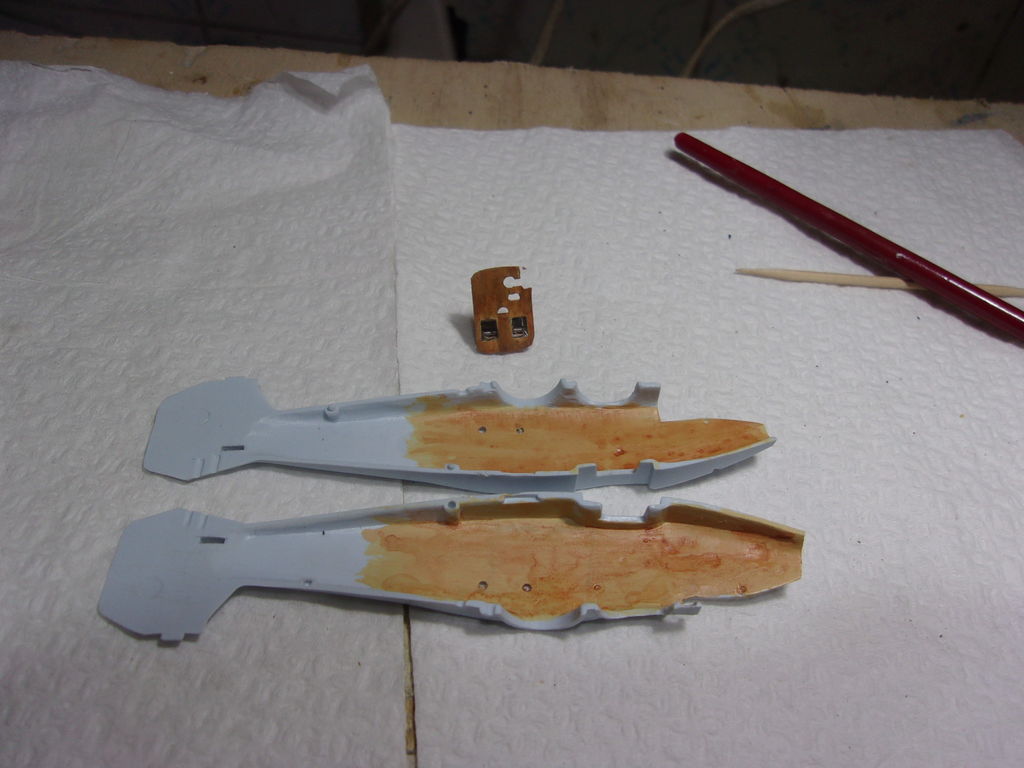

verniciata la paretina simulando l effetto legno e stesso lavoro fatto sulle pareti interne della fusoliera
Allegato:
102_1280.JPG [ 84.37 KiB | Osservato 2418 volte ]

Allegato:
102_1282.JPG [ 89.83 KiB | Osservato 2418 volte ]

aggiunti i particolari presenti sulla paretina e poi incollata al suo posto
Allegato:
102_1283.JPG [ 95.11 KiB | Osservato 2418 volte ]

Allegato:
102_1285.JPG [ 107.95 KiB | Osservato 2418 volte ]

Allegato:
102_1287.JPG [ 81.34 KiB | Osservato 2418 volte ]

Allegato:
102_1290.JPG [ 78.78 KiB | Osservato 2418 volte ]

provata la chiusura a secco
Allegato:
102_1293.JPG [ 79.6 KiB | Osservato 2418 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: giovedì 7 maggio 2020, 18:27
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti,applicato il piccolo pavimento del pilota fatto l attuatore della barra e con una goccia di vinavil fatta la puleggia in cui scorre il cavo della pedaliera
Allegato:
102_1298.JPG [ 75.94 KiB | Osservato 2375 volte ]

per ora fatti solo quelli di destra quelli di sinistra li metterò prima di chiudere
Allegato:
102_1299.JPG [ 82 KiB | Osservato 2375 volte ]

Allegato:
102_1300.JPG [ 89.89 KiB | Osservato 2375 volte ]

messa la traversa inferiore della barra
Allegato:
102_1301.JPG [ 73.47 KiB | Osservato 2375 volte ]

Allegato:
102_1302.JPG [ 68.81 KiB | Osservato 2375 volte ]

fatta la barra e montata
Allegato:
102_1303.JPG [ 69.96 KiB | Osservato 2375 volte ]

Allegato:
102_1305.JPG [ 68.71 KiB | Osservato 2375 volte ]

Allegato:
102_1307.JPG [ 58.86 KiB | Osservato 2375 volte ]

Allegato:
102_1308.JPG [ 68.1 KiB | Osservato 2375 volte ]

Allegato:
102_1313.JPG [ 87.56 KiB | Osservato 2375 volte ]

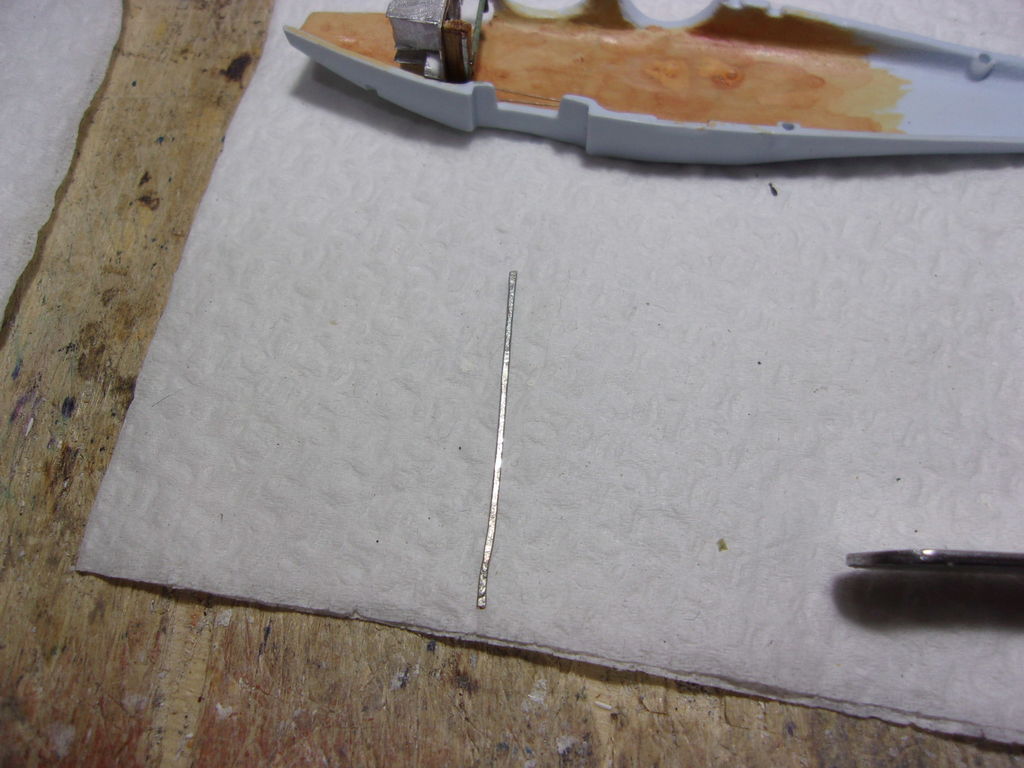

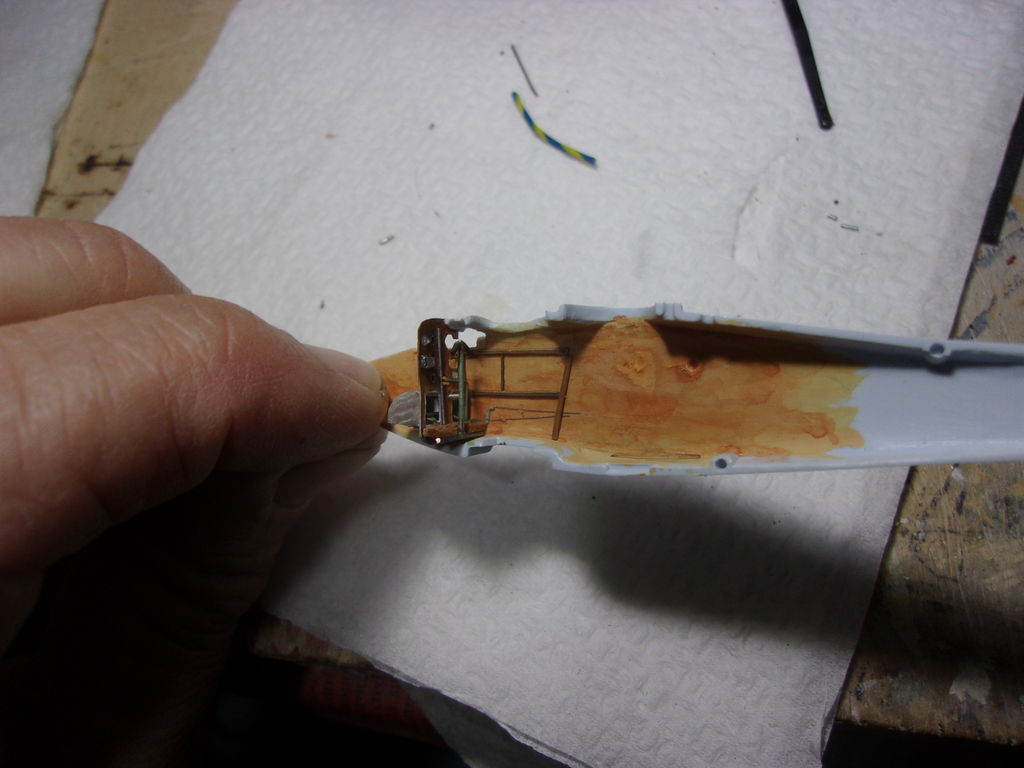

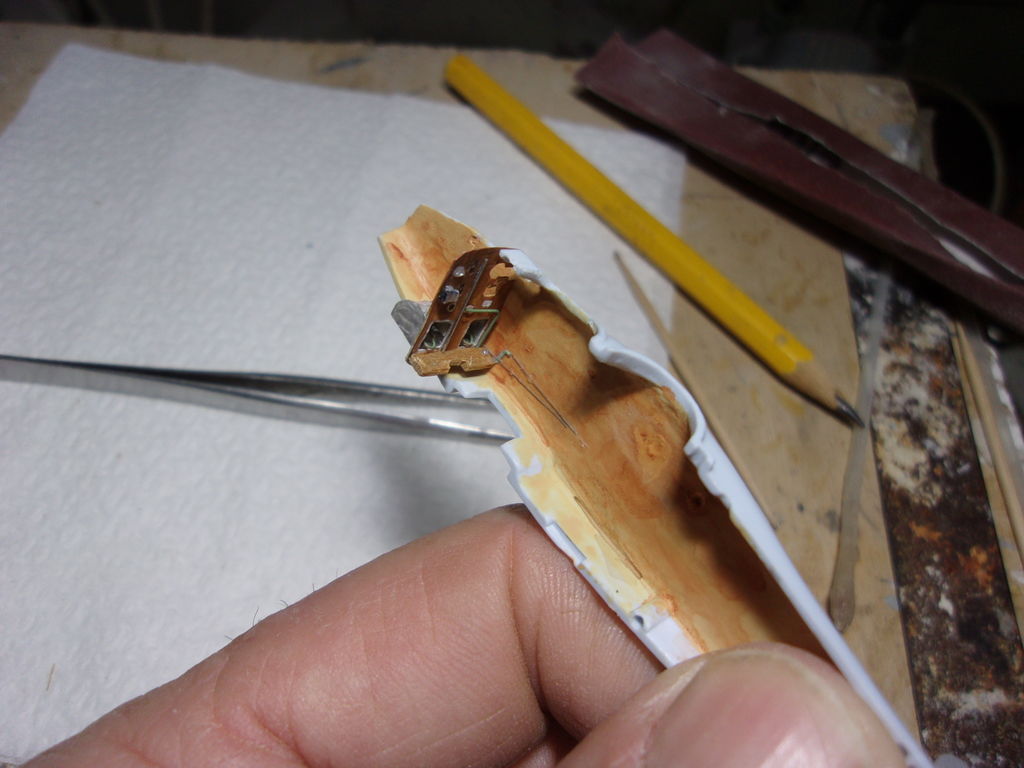

con del filo elettrico schiacciato iniziato a fare la struttura interna
Allegato:
102_1319.JPG [ 108.2 KiB | Osservato 2375 volte ]

Allegato:
102_1322.JPG [ 75.16 KiB | Osservato 2375 volte ]

Allegato:
102_1323.JPG [ 85.69 KiB | Osservato 2375 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: venerdì 8 maggio 2020, 19:24
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti , pompa per il " cicchetto"
tagliato uno spezzone di ago di siringa
Allegato:
102_1320.JPG [ 97.68 KiB | Osservato 2325 volte ]

Allegato:
102_1321.JPG [ 67.67 KiB | Osservato 2325 volte ]

Allegato:
102_1322.JPG [ 75.16 KiB | Osservato 2325 volte ]

Allegato:
102_1325.JPG [ 74.23 KiB | Osservato 2325 volte ]

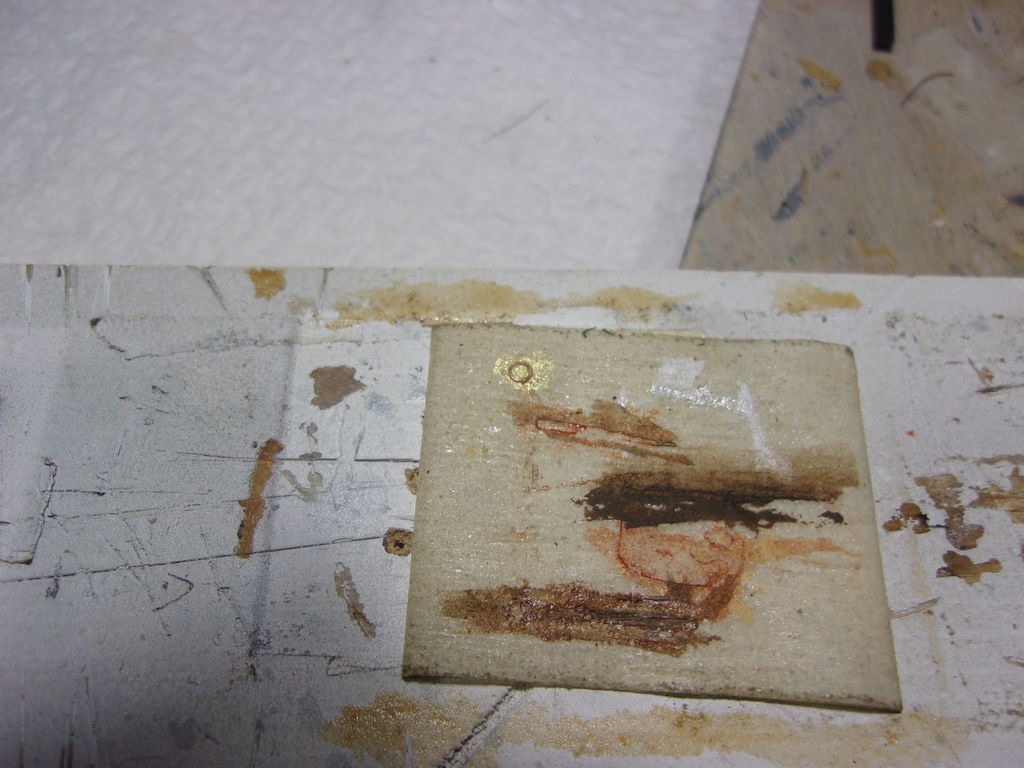

strumentazione sulla paretina destra del posto pilota
Allegato:
102_1327.JPG [ 99.09 KiB | Osservato 2325 volte ]

Allegato:
102_1328.JPG [ 111.62 KiB | Osservato 2325 volte ]

Allegato:
102_1333.JPG [ 78.46 KiB | Osservato 2325 volte ]

con cartoncino e lamierino fatto il serbatoio principale
Allegato:
102_1401.JPG [ 111.53 KiB | Osservato 2325 volte ]

Allegato:
102_1402.JPG [ 104.78 KiB | Osservato 2325 volte ]

aggiunti i componenti esterni del serbatoio, tappo tubo di pescaggio e strumento livello benzina
Allegato:
102_1403.JPG [ 102.28 KiB | Osservato 2325 volte ]

Allegato:
102_1407.JPG [ 101.89 KiB | Osservato 2325 volte ]

verniciato e montato
Allegato:
102_1408.JPG [ 102.18 KiB | Osservato 2325 volte ]

Allegato:
102_1410.JPG [ 80.2 KiB | Osservato 2325 volte ]

Allegato:
102_1411.JPG [ 75.96 KiB | Osservato 2325 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: sabato 9 maggio 2020, 9:49
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti ,fatta e montata la struttura che regge il seggiolino del pilota;
Allegato:
102_1418.JPG [ 69.2 KiB | Osservato 2279 volte ]

Allegato:
102_1433.JPG [ 63.79 KiB | Osservato 2279 volte ]

provato a secco l ingombro con la fusoliera chiusa
Allegato:
102_1426.JPG [ 80.6 KiB | Osservato 2279 volte ]

Allegato:
102_1431.JPG [ 69.64 KiB | Osservato 2279 volte ]

Allegato:
102_1435.JPG [ 75.63 KiB | Osservato 2279 volte ]

Allegato:
102_1438.JPG [ 74.37 KiB | Osservato 2279 volte ]

preparata la staffa che regge la culatta dell MG
Allegato:
102_1446.JPG [ 75.69 KiB | Osservato 2279 volte ]

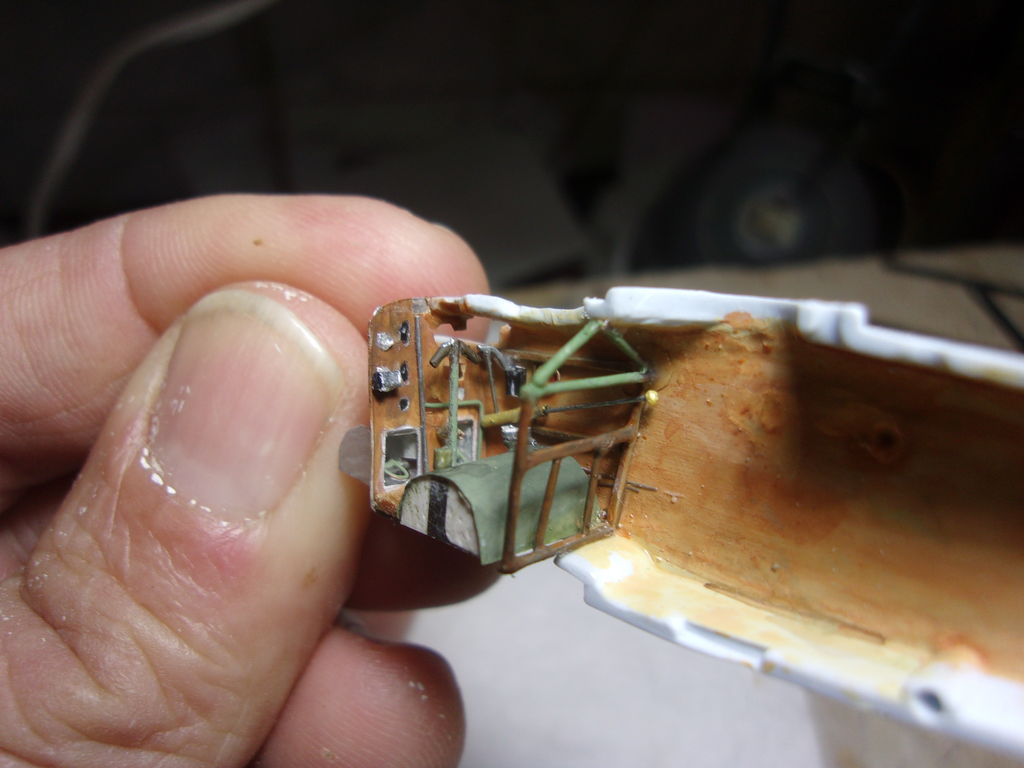

montata al suo posto insieme al braccetto inferiore , nell abitacolo subito dietro al foro nella paretina
Allegato:
102_1451.JPG [ 78.36 KiB | Osservato 2279 volte ]

Allegato:
102_1452.JPG [ 72.11 KiB | Osservato 2279 volte ]

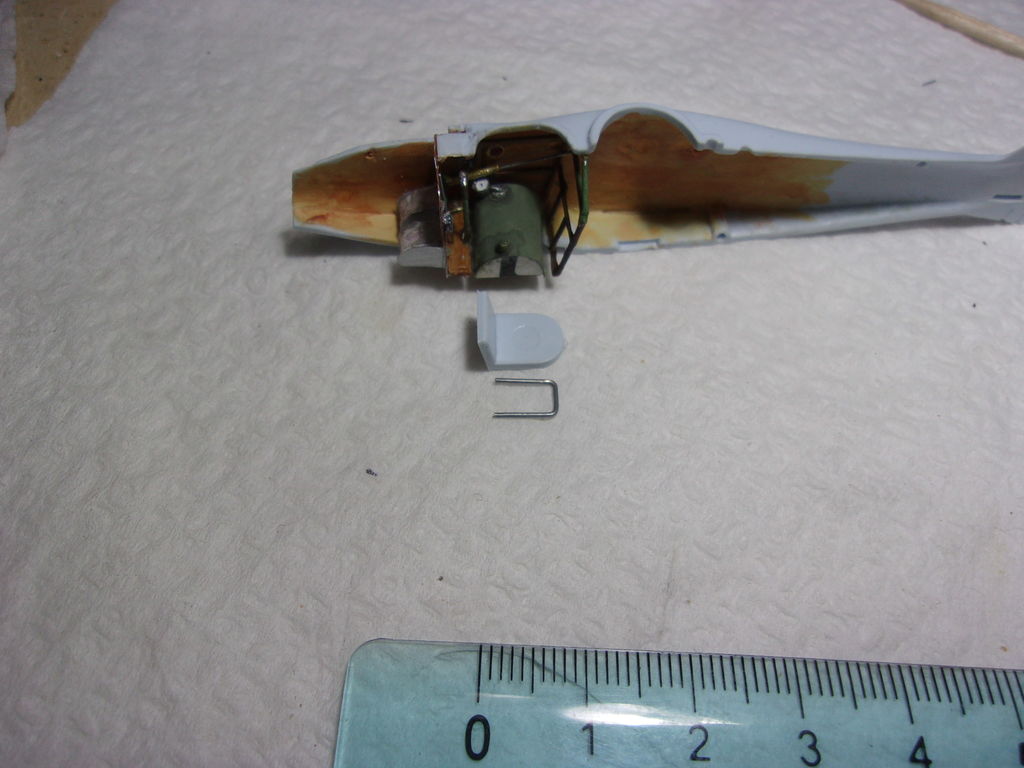

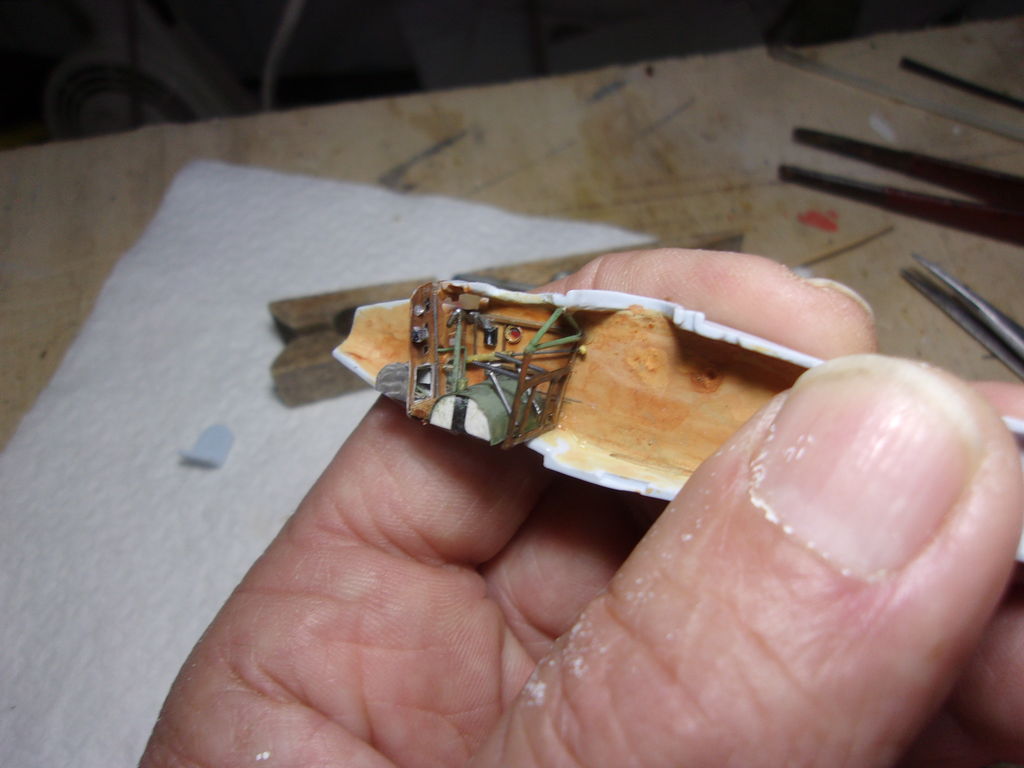

preparazione staffe del sedile , userò quello del kit ma in maniera diversa : infatti lo schienale ha la forma perfetta per usarla come seduta ( d accorciare appena)
Allegato:
102_1453.JPG [ 86.83 KiB | Osservato 2279 volte ]

Allegato:
102_1454.JPG [ 89.32 KiB | Osservato 2279 volte ]

Allegato:
102_1455.JPG [ 87.65 KiB | Osservato 2279 volte ]

Allegato:
102_1456.JPG [ 84.54 KiB | Osservato 2279 volte ]

Allegato:
102_1458.JPG [ 78.92 KiB | Osservato 2279 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: sabato 9 maggio 2020, 22:11
Non connesso

Iscritto il: martedì 27 giugno 2006, 17:48
Messaggi: 1526
Località: Granducato di Toscana
Ciao Gianfranco , quindi il pilota era comodamente seduto sul serbatoio della benzina :shock:
e la pompa del "cicchetto" a cosa serviva , o meglio cosa era il cicchetto , una specie di "+100" o serviva all' avviamento … scusa ma non sono molto pratico dei particolari interni degli aerei , anche se mi piacciono …

Saluti Giancarlo


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: domenica 10 maggio 2020, 10:00
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao Giancarlo piacere di sentirti! :D
..e già era proprio seduto sopra il serbatoio principale e come vedrai tra un po con la costruzione del sedile , il sedile oltretutto era pure bucato nel centro , in pratica la prima cosa che si sarebbe cotta sarebbero stai gli zebedei del pilota... e in più c era anche un serbatoio secondario, a caduta , sull ala superiore nella zona centrale praticamente sopra la testa .... un topo in mezzo a una colonia felina poteva stare più sicuro.... :wink:
Il" cicchetto " in pratica serviva per l avvio , molti di noi che hanno avuto una moto a carburatori ricorderanno che c era sul carburatore una levetta o bottoncino che andava premuto per due o tre volte per caricare il carburatore ( i decespugliatori e tosa erba ancora oggi lo hanno) prima dell avvio , " cicchetto " è un termine puramente italiano usato in campo motoristico , sul nomenclatore originale tedesco dell aereo la pompa catalogata con il numero 648 si chiama letteralmente "Handluftpumpe mit verlangerter kolbenstange" che tradotto significa pompa a mano con biella allungata , infatti la biella ( che poi sarebbe lo stelo della pompa) era allungata fino alla postazione dell osservatore che la poteva manovrare impugnandola dal pomellino alla fine mentre per il pilota c era un altro pomellino più avanti sempre lungo lo stelo con cui poteva azionarla
Ok vediamo il sedile:
prima fatte le cinture
Allegato:
102_1459.JPG [ 68.35 KiB | Osservato 2211 volte ]

con il traforo fatto il buco della " comoda" :mrgreen:
Allegato:
102_1460.JPG [ 87.57 KiB | Osservato 2211 volte ]

tagliato a misura e la tavoletta del cesso è pronta....
Allegato:
102_1461 (1).JPG
102_1461 (1).JPG [ 110.81 KiB | Osservato 2211 volte ]

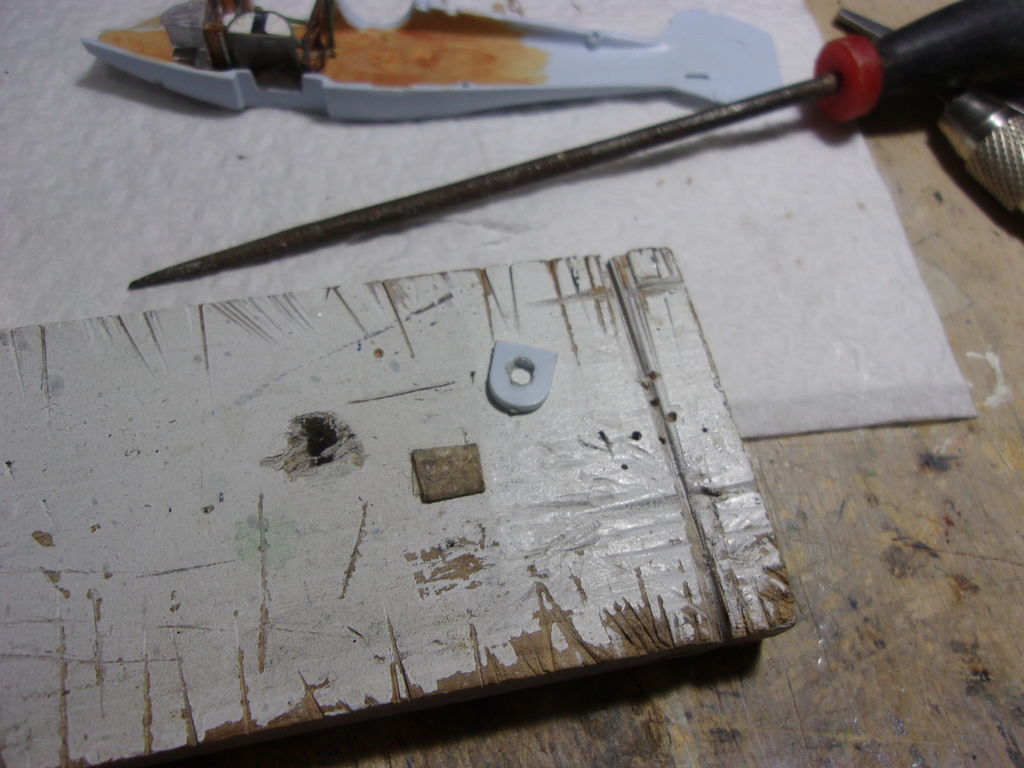

per fare l imbottitura ho praticato dei fori non passanti con una punta fina e poi ripassati con una punta più grande per fare una cieca e infine stondati i bordi
Allegato:
102_1462.JPG [ 100.2 KiB | Osservato 2211 volte ]

Allegato:
102_1464.JPG [ 98.52 KiB | Osservato 2211 volte ]

Allegato:
102_1466.JPG [ 72.06 KiB | Osservato 2211 volte ]

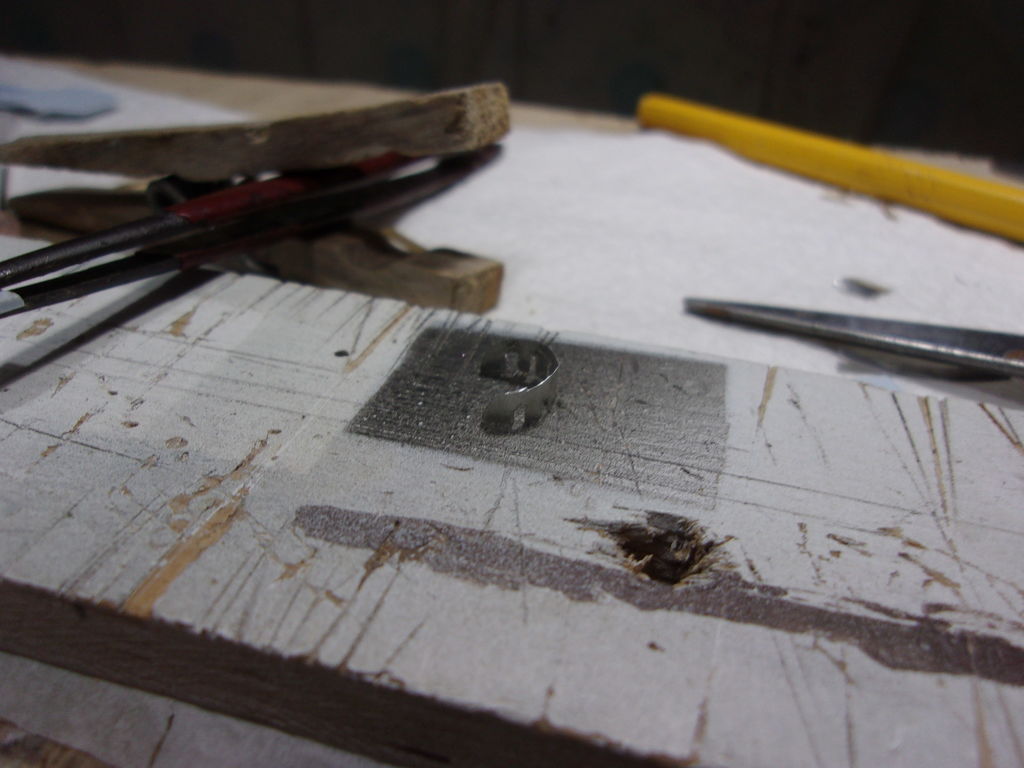

con del lamierino fatto lo schienalino
Allegato:
102_1468.JPG [ 89.87 KiB | Osservato 2211 volte ]

incollato e con del vinavil fatta l imbottitura sul bordo dello schienalino
Allegato:
102_1469.JPG [ 64.53 KiB | Osservato 2211 volte ]

Allegato:
102_1473.JPG [ 74.01 KiB | Osservato 2211 volte ]

verniciato , montato e montate le cinture
Allegato:
102_1475.JPG [ 91.41 KiB | Osservato 2211 volte ]

Allegato:
102_1477.JPG [ 114.03 KiB | Osservato 2211 volte ]

Allegato:
102_1479.JPG [ 108.84 KiB | Osservato 2211 volte ]

Allegato:
102_1480.JPG [ 81.46 KiB | Osservato 2211 volte ]

Allegato:
102_1483.JPG [ 84.31 KiB | Osservato 2211 volte ]

Allegato:
102_1485.JPG [ 74.81 KiB | Osservato 2211 volte ]


Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: domenica 10 maggio 2020, 10:42
Non connesso

Iscritto il: martedì 27 giugno 2006, 17:48
Messaggi: 1526
Località: Granducato di Toscana
Beata la mia ignoranza :roll: :roll: grazie della spiegazione , seguo l' avanzamento dei lavori ( come sempre ) …

Giancarlo


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: domenica 10 maggio 2020, 12:32
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Figurati Giancarlo è un piacere! :D
Grazie a te per la pazienza di seguire i miei interminabili wip!

Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: mercoledì 13 maggio 2020, 12:25
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884
Ciao a tutti , dati i tanti anni sulle spalle le fusoliere hanno subito una deformazione , montate a secco in punta non combaciano bene
Allegato:
102_1528.JPG [ 65.94 KiB | Osservato 2063 volte ]

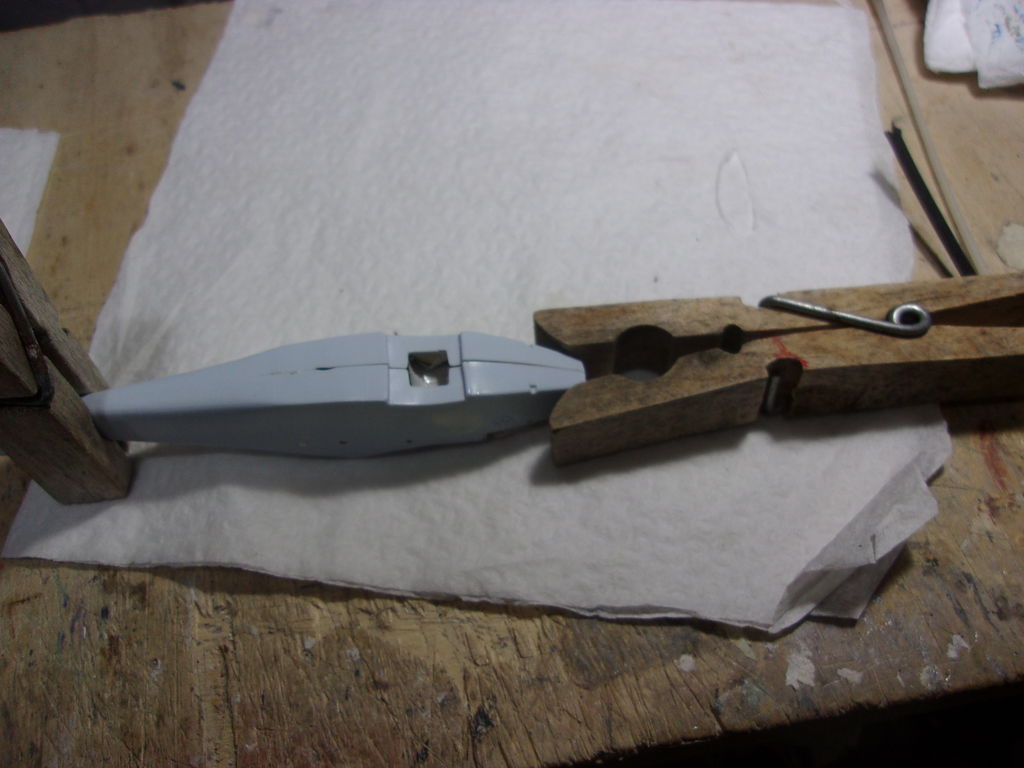

incollarle così non mi fido , temo che con il tempo la trazione le possa far scollare , perciò messe in forma con due mollette , poi scaldate con un phon , con attenzione , le ho rettificate un po , sapendo che quasi sicuramente poi ci sarà da aggiustare ...
Allegato:
102_1529.JPG [ 86.11 KiB | Osservato 2063 volte ]

Allegato:
102_1530.JPG [ 64.49 KiB | Osservato 2063 volte ]

come mi aspettavo infatti il calore ha deformato un po la fusoliera
Allegato:
102_1531.JPG [ 62.78 KiB | Osservato 2063 volte ]

sempre scaldando con il phon e delle pinzetta recupero un po la forma corretta e poi si stucca
Allegato:
102_1532.JPG [ 67.05 KiB | Osservato 2063 volte ]

Allegato:
102_1533.JPG [ 121.17 KiB | Osservato 2063 volte ]

secondo i disegni le due ali dovrebbero avere un diedro diverso tra loro , minore per la superiore ; di fatto quelle del kit lo hanno uguale
Allegato:
102_1534.JPG [ 97.71 KiB | Osservato 2063 volte ]

Allegato:
102_1535.JPG [ 107.09 KiB | Osservato 2063 volte ]

per ridurre il diedro dell ala superiore l ho fissata a una tavoletta piana di legno con due morsetti che la tenessero schiacciata sulla tavoletta e poi lasciata per giorni al caldo sopra un termosifone, lo scaldarsi e raffreddarsi delicatamente e progressivamente ha ridotto leggermente il diedro .. purtoppo non ho fatto le foto per questo passaggio :oops:
Alla prossima si comincia con la postazione dell osservatore...

Ciao
Gianfranco :D


Top
 Profilo

 Oggetto del messaggio: Re: Hannover Cl II C9280/17
MessaggioInviato: giovedì 14 maggio 2020, 12:30
Non connesso

Iscritto il: lunedì 13 agosto 2012, 17:52
Messaggi: 884

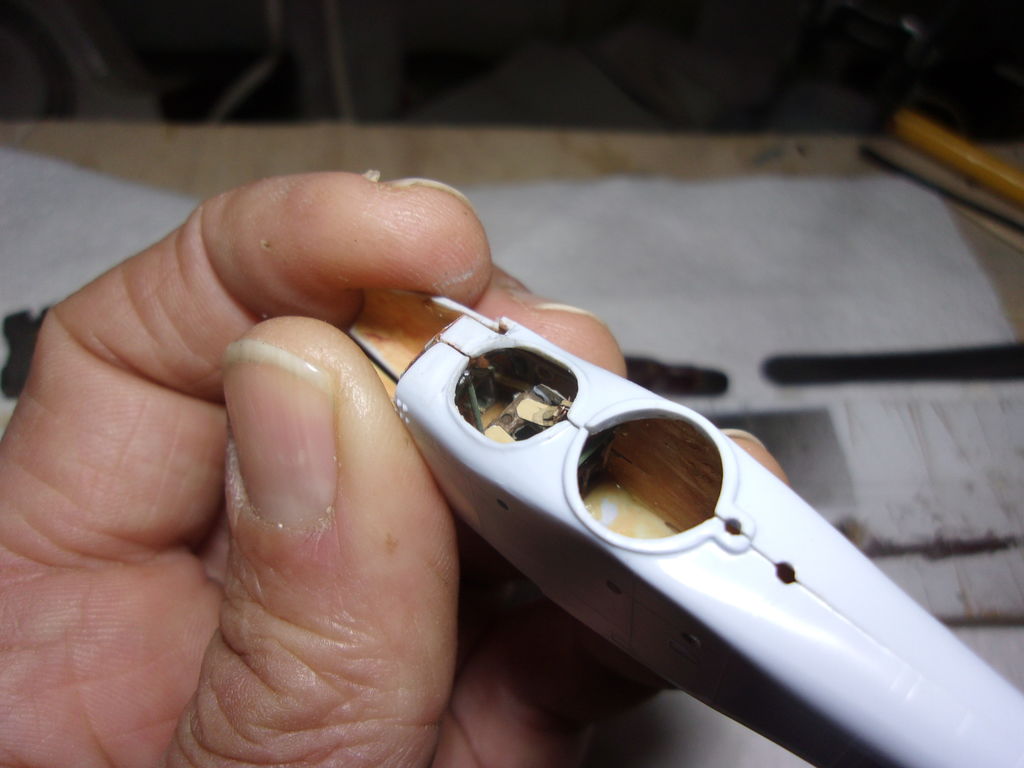

Ciao a tutti ,messa la paretina posteriore dell osservatore e il pavimento fatto con dell impiallicciatura di legno su cui ho disegnato le due botoline apribili sotto le quali c era il foro che permetteva di fare foto durante il servizio di ricognizione
Allegato:
102_1552.JPG [ 91.93 KiB | Osservato 2019 volte ]

Allegato:
102_1553.JPG [ 93.6 KiB | Osservato 2019 volte ]

Allegato:
102_1557.JPG [ 84.21 KiB | Osservato 2019 volte ]

Allegato:
102_1561.JPG [ 89.59 KiB | Osservato 2019 volte ]

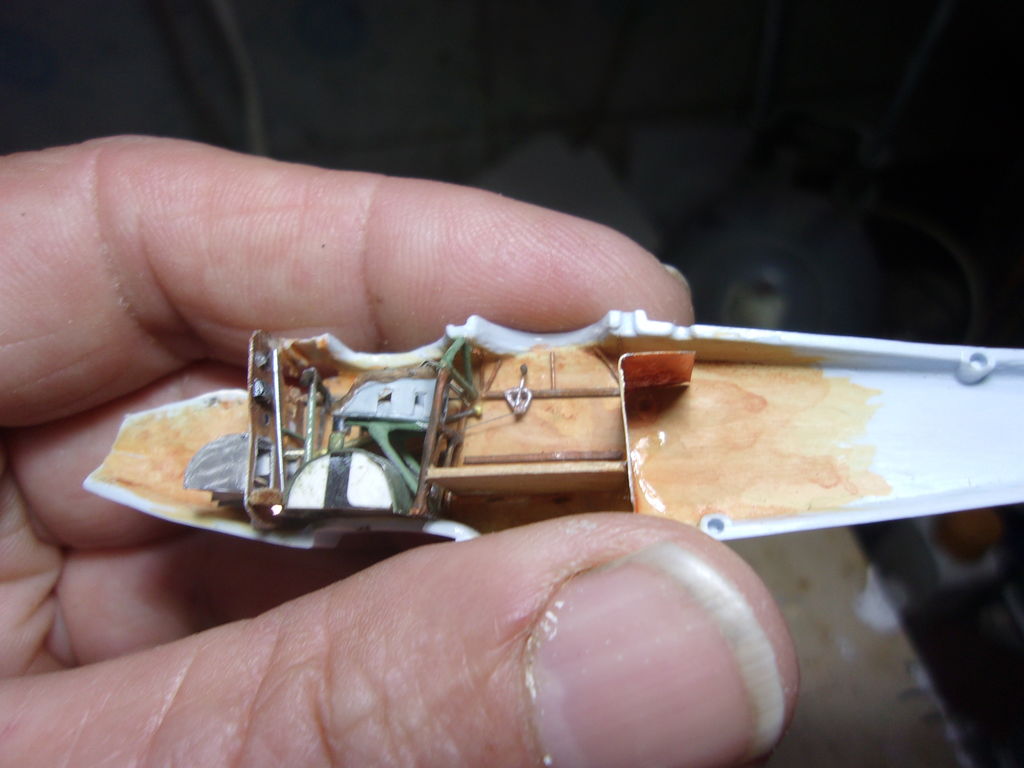

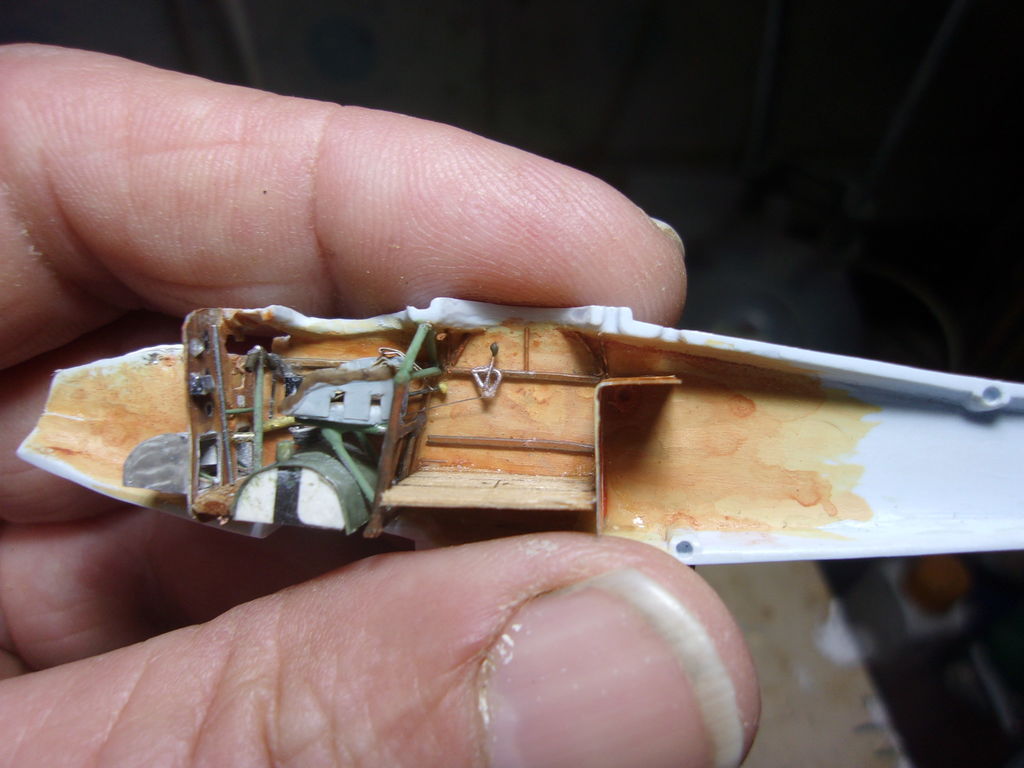

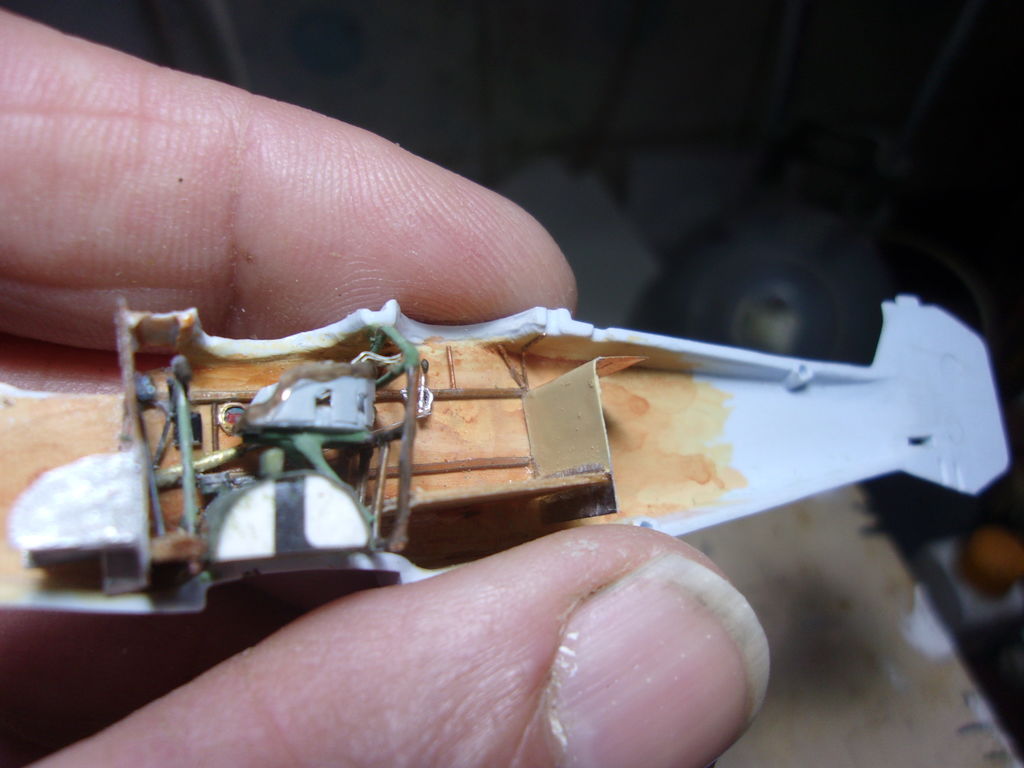

avanti con i dettagli sulla paretina
Allegato:
102_1565.JPG [ 92.61 KiB | Osservato 2019 volte ]

Allegato:
102_1569.JPG [ 84.89 KiB | Osservato 2019 volte ]

Allegato:
102_1570.JPG [ 79.64 KiB | Osservato 2019 volte ]

dipinta in color legno la paretina posteriore
Allegato:
102_1571.JPG [ 78.92 KiB | Osservato 2019 volte ]

seconda stuccata e rifinita la magagna sul muso
Allegato:
102_1572.JPG [ 58.43 KiB | Osservato 2019 volte ]

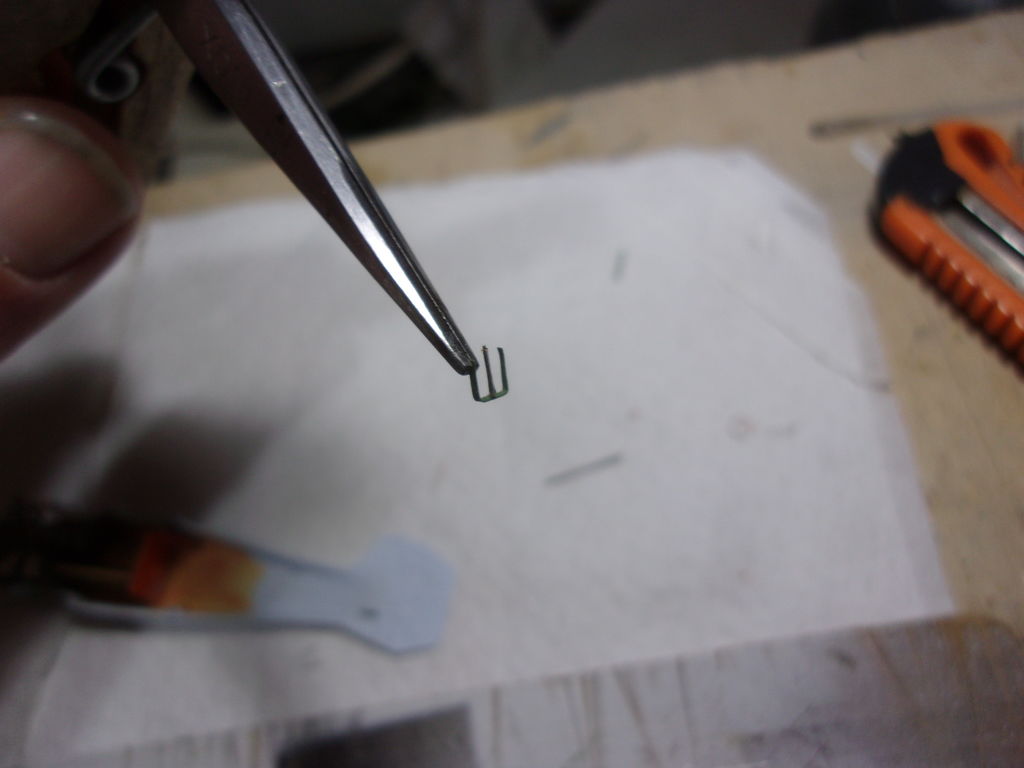

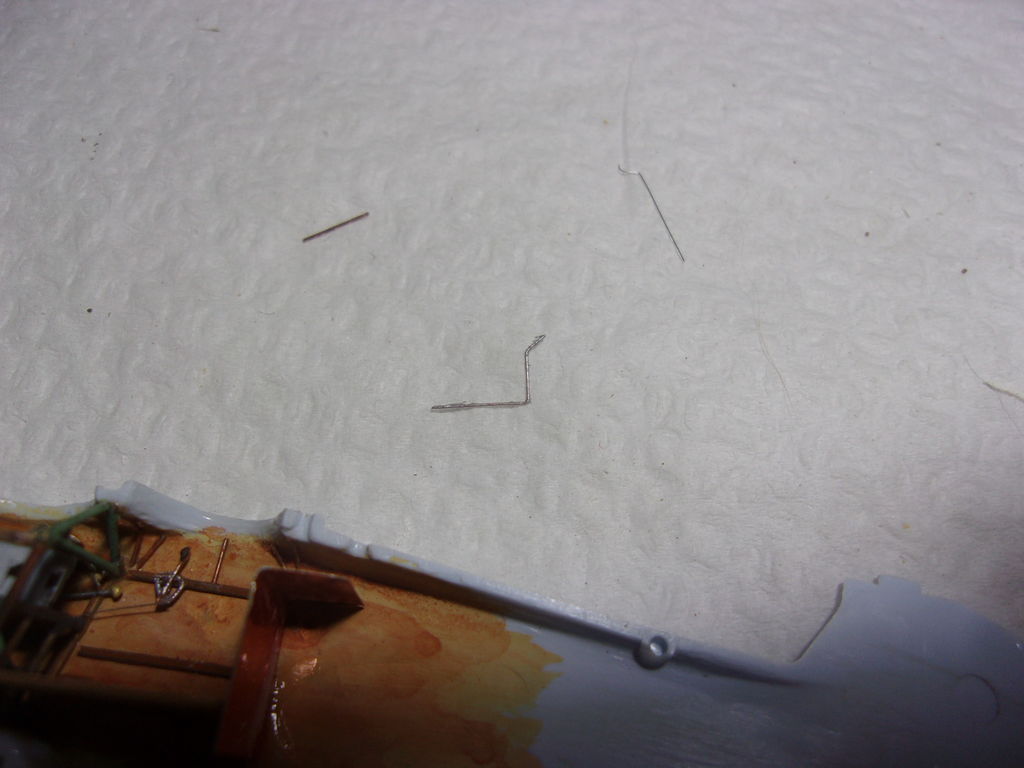

fatta la struttura che serviva come supporto per il macchinario fotografico
Allegato:
102_1574.JPG [ 70.28 KiB | Osservato 2019 volte ]

Allegato:
102_1575.JPG [ 49.72 KiB | Osservato 2019 volte ]

Allegato:
102_1576.JPG [ 78.05 KiB | Osservato 2019 volte ]

Allegato:
102_1577.JPG [ 82.26 KiB | Osservato 2019 volte ]


Ciao
Gianfranco :D


Top
 Profilo

Visualizza ultimi messaggi:  Ordina per
Apri un nuovo argomento Rispondi all’argomento  [ 39 messaggi ]  Vai alla pagina 1, 2, 3  Prossimo

Tutti gli orari sono UTC + 1 ora [ ora legale ]


Chi c’è in linea

Visitano il forum: Nessuno e 2 ospiti


Non puoi aprire nuovi argomenti
Non puoi rispondere negli argomenti
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi inviare allegati

Cerca per:
Vai a:

Duegi Editrice - Viale Francia, 7, 35020 Ponte S. Nicolò (PD). Italy - Tel. 049.711.363 - Fax 049.862.60.77 - duegi@duegieditrice.it - shop@duegieditrice.it
Direttori di testata: Gianfranco Berto - Franco Tanel. Registro Operatori della Comunicazione n° 1199. Partita iva IT 01116210293 Tutti i diritti riservati Duegi Editrice
