Sei una potenza caro mio! Che capolavoro!

Ps. non trascurare il trattore fiat dell' altro filetto!

Ti ringrazio, ma non esagerare!!

Il 100c è guasi finito


Naturalmente sul colore per i carroponti sono accettati consigli, tenete presente l'ambientazione anni 50...

Dovrebbero essere stati grigio ferro, all'epoca era più o meno sempre così (anche all'aperto).

Dai, facci rosicare!

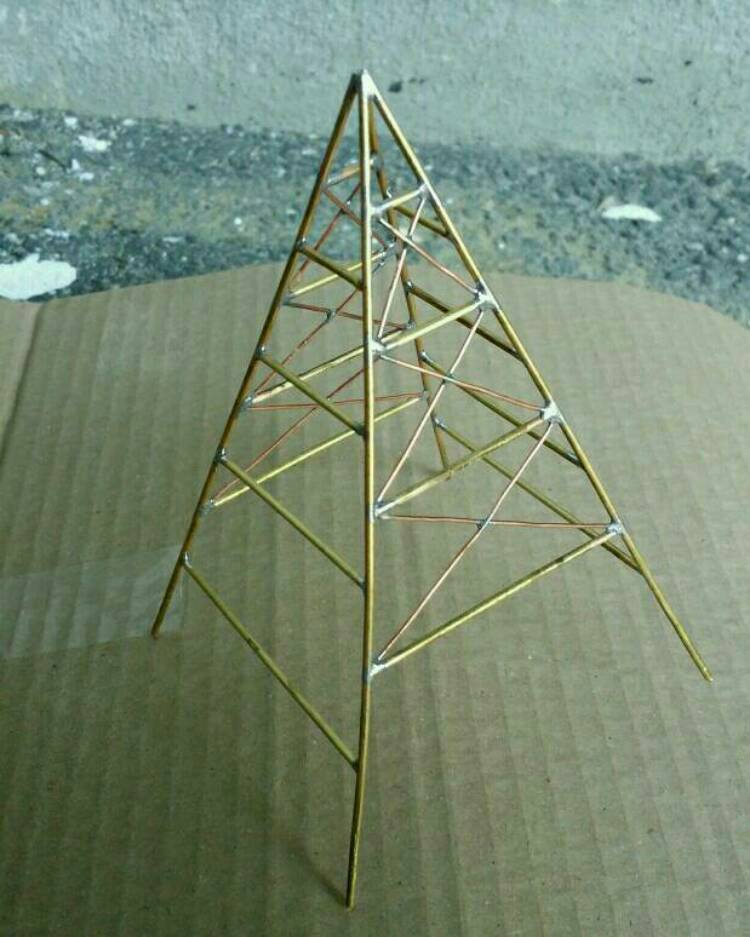

Ecco che sta nascendo piano piano la torre della pera spacca ghisa, la cui pera dovrebbe essere funzionante: salita lenta e discesa in picchiata!

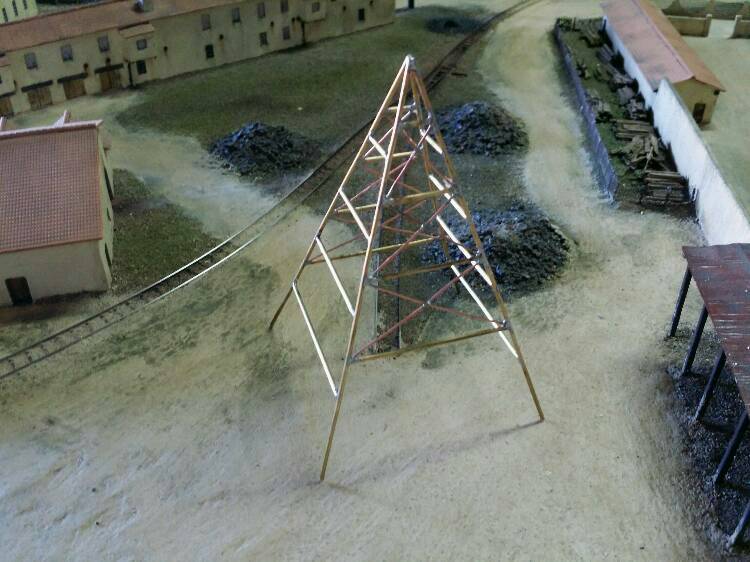

Sul lato destro la torre pera al suo posto ed alla sinistra la tettoia ultimata:

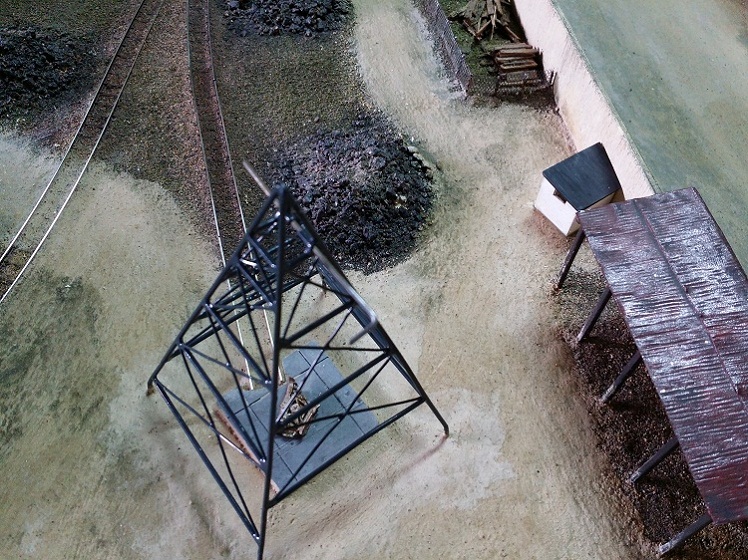

Ed il casottino dell'argano:

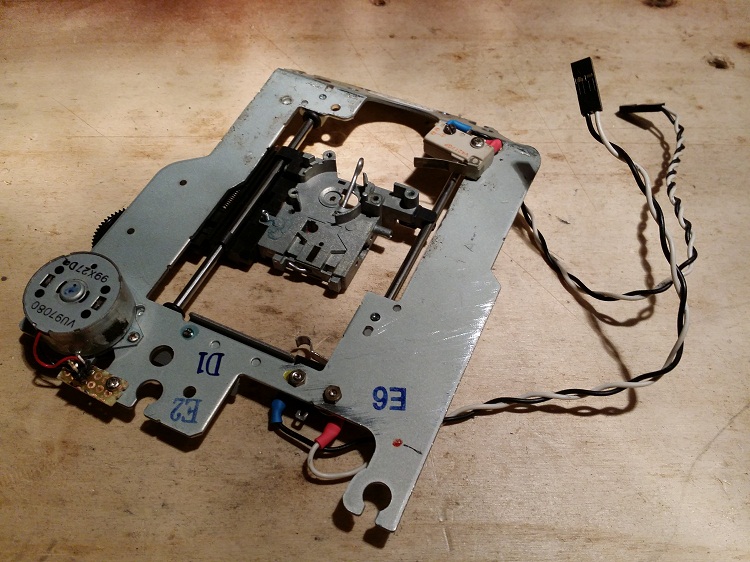

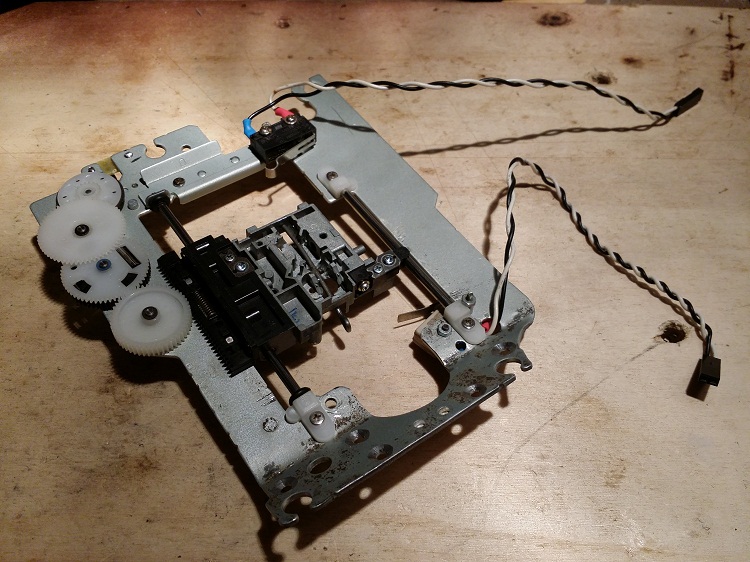

Come già detto, la pera sarà funzionante e questa è la meccanica recuperata da un lettore cd ed adattata allo scopo:



Come circuito di gestione utilizzerò un mio vecchio progetto che usavo ai tempi dei presepi (chi ha visto il mio sito sà di cosa parlo) che vi presenterò tra breve..

Ho letto e soprattutto ammirato dall'inizio alla fine.Complimenti,lavoro spettacolare fatto in N!!!

Ti tringrazio e sono contento che ci siano sempre più persone che manifestano ammirazione per questo plastico, come sapete, nato per caso.

Colgo l'occasione per comunicarvi che: Il plastico dell'Ilva sarà presentato in pubblico presso il Museo del Magma di Follonica (Sito nello stabile del Forno San Ferdinando) domenica 17 maggio 2015.
Resterà esposto al museo sicuramente fino a fine estate.

Adesso però è iniziato il conto alla rovescia, perchè per tale data deve essere, diciamo Finito .

Complimenti per il meritato riconoscimento!
Hai fatto un ottimo lavoro secondo me, ed è giusto che tutti possano apprezzarlo.
Nicola

Ringrazio anche te Nicola..

Oltre la bellissima opportunità la cosa importante è che avrò spazio in garage per montare gli altri due o tre moduli della Montecatini e poter ultimare anche loro.

Tenete presente che solo scarlino sarà lungo 6 metri.

IL CIRCUITO GESTIONE MECCANICA PERA SPACCA GHISA

Il cuore del circuito è l'integrato ne555 in configurazione bistabile che pilota un relè. Esso genera le due fasi salita discesa e tramite due trimmer posso regolare la durata di ognuna.

Alle due uscite del relè : normalmente chiusa NC e normalmente aperta NA, ci sono i due microswhich di fine corsa collegati in NA, fissati agli estremi della meccanica.

Dopo i fine corsa, i due circuiti che regolano la velocità nelle due fasi: per la discesa un semplice 7805 che regola la tensione positiva a 5volt per una discesa in picchiata; e per la salita visto che volevo sfruttare la minima velocità possibile ho costruito un regolatore di tensione in pvm, basato su un secondo ne555 ed un transistor bd137.
tramite un trimmer posso regolare tale velocità in qualsiasi momento ed ottenere la minima possibile.

Tramite due diodi collego poi i due stabilizzatori al secondo relè questa volta doppio scambio che uso per invertire la fase del motorino.

Questo relè è pilotato dall'uscita normalmente aperta dell'altro relè.

Tutto qua..

Tra breve qualche foto del circuito test, di quello definitivo, schema elettrico e video dimostrativo

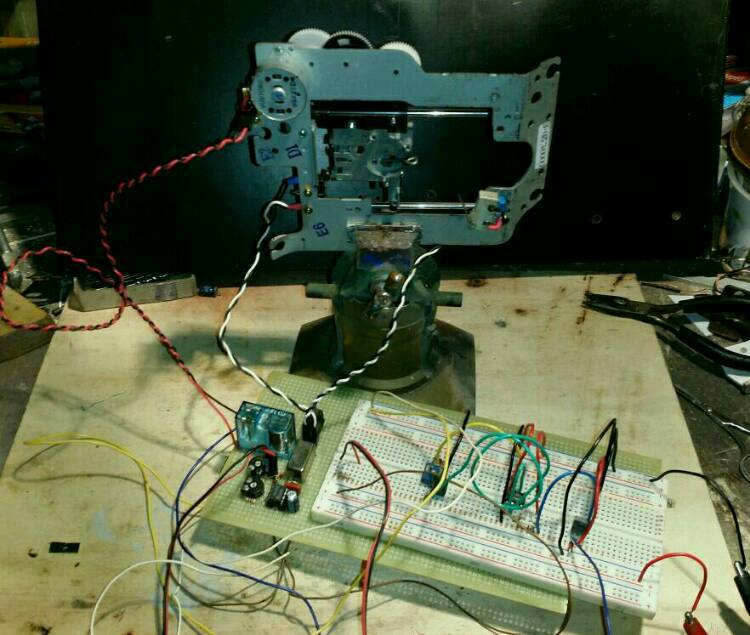

Ecco uno scatto tra una prova ed un altra:

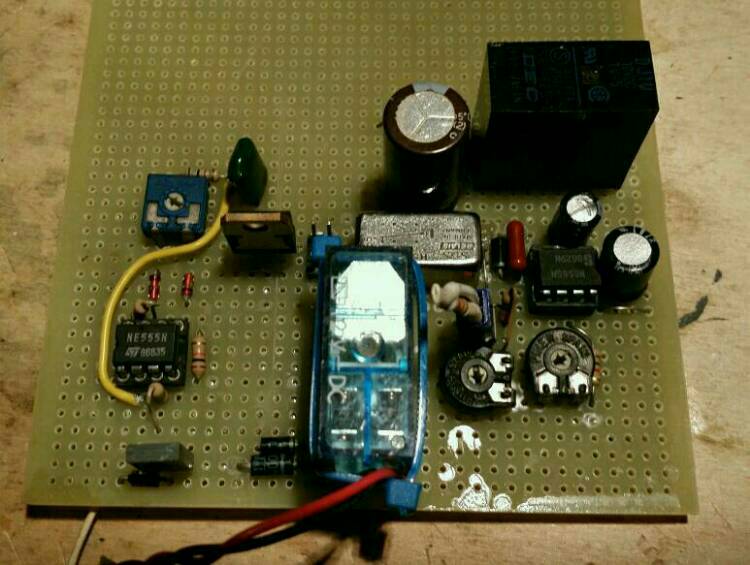

Ed il circuito guasi montato:


Ho aggiunto anche un semplice timer di 60 secondi circa, così basta premere un pulsante e per un minuto abbiamo la pera funzionante. Dopo di che tutto si ferma in attesa di ulteriore pressione del pulsante

Ed ecco anche il video del test.. positivo:

https://youtu.be/8lqiwMnvbF0

Il geniale Massimo ci sorprende sempre! complimenti!

Ti ringrazio Giancarlo

Ora passo alla colata di ghisa...

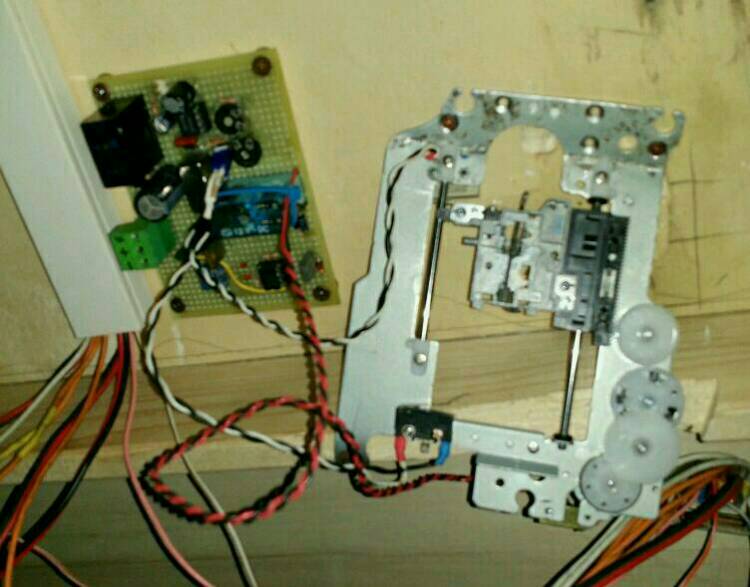

Intanto il circuito e la meccanica sono stati fissati al loro posto:

Quì ormai si sfornano edifici come niente, ma siamo guasi alla fine della storia...

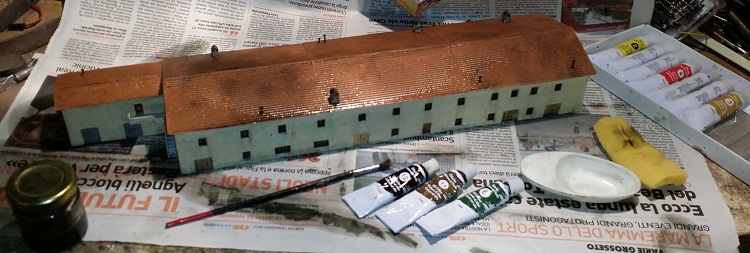

Ecco quello contenente la falegnameria principale ed i laboratori dei modellisti, fresco fresco di patinatura:



Siccome avevo terminato il thinner della Mig, per questa patinatura ho usato del semplice diluente sintetico; il risultato non è male, ma non paragonabile al mio prodotto abituale, soprattutto riguardo la fase di asciugatura.

Maggiori notizie su questo edificio quà: http://www.magmafollonica.it/villaggio.php?id=13
