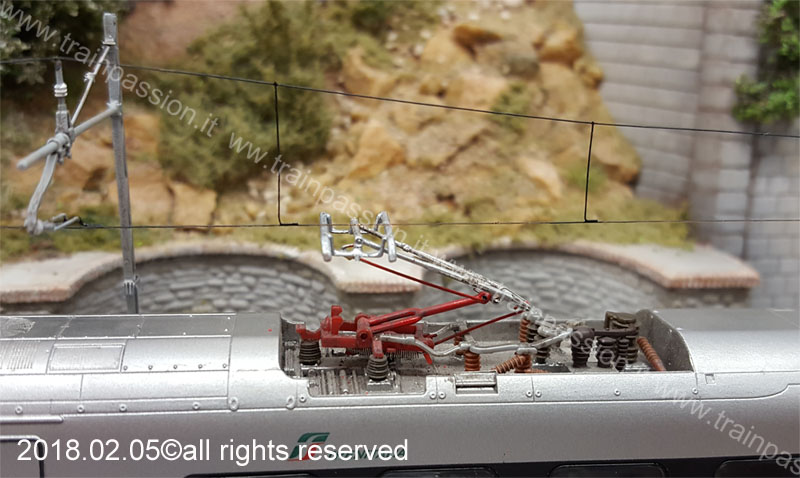

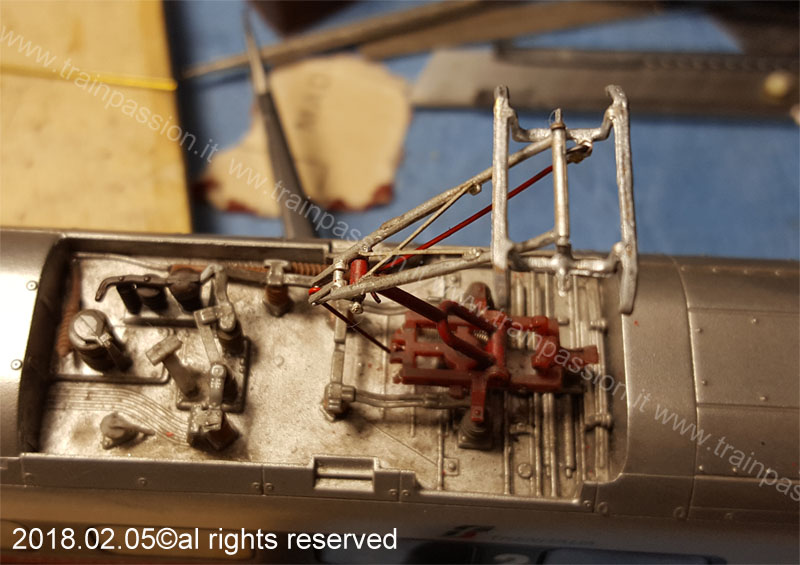

Come da titolo... Dopo aver installato la linea aerea sul tratto di parata del plastico, ho eseguito alcune prove con diversi rotabili. Tutto ok, fatta eccezione per l'ETR610, i cui pantografi vanno proprio per i fatti loro.
Dopo una rapida analisi le considerazioni sono le seguenti:
1) gli archetti sono troppo stretti ed esili per un esercizio reale sul plastico.
2) il braccio che li sorregge ha un evidente gioco sul perno di rotazione
3) il braccio non è simmetrico, cioè è leggermente storto verso destra. Pensavo fosse un difetto del panto che stavo analizzando, ma guardando bene, è presente su tutti
Allegato:
B80205_ETR610_01_M.jpg [ 95.22 KiB | Osservato 6629 volte ]

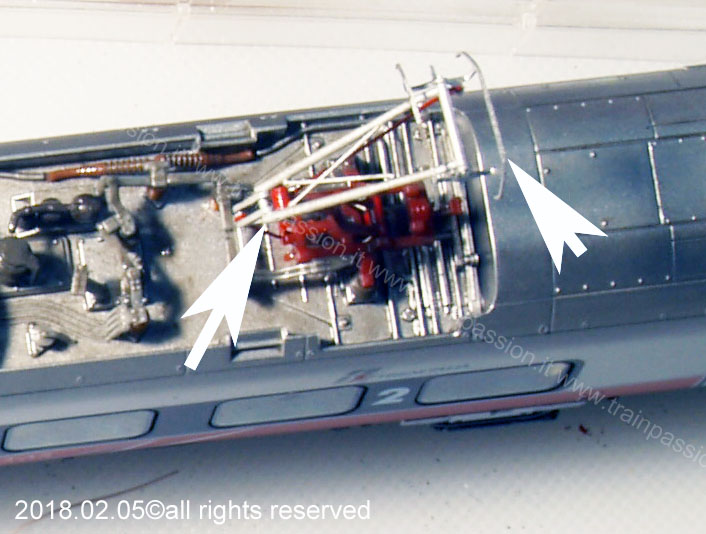

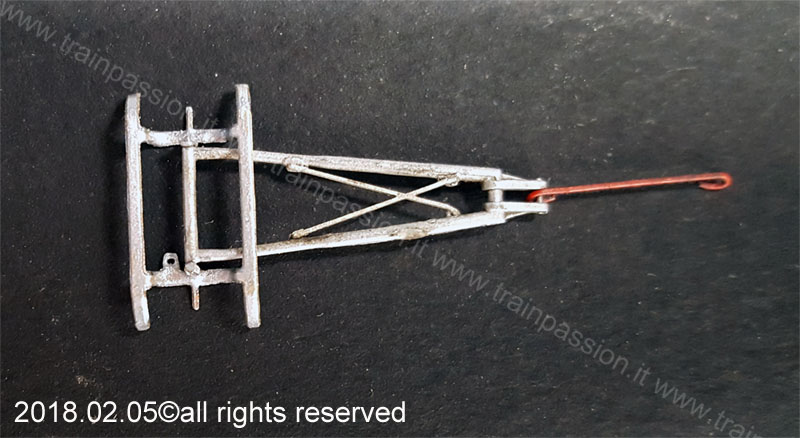

In figura sono evidenziati i punti descritti.
La soluzione può essere la seguente:
1) sostituzione degli archetti con prototipi home made in ottone da 0.5 mm
2) sostituzione del perno con altro di dimensioni maggiori
3) pericolosa ma necessaria rimodellazione del braccio

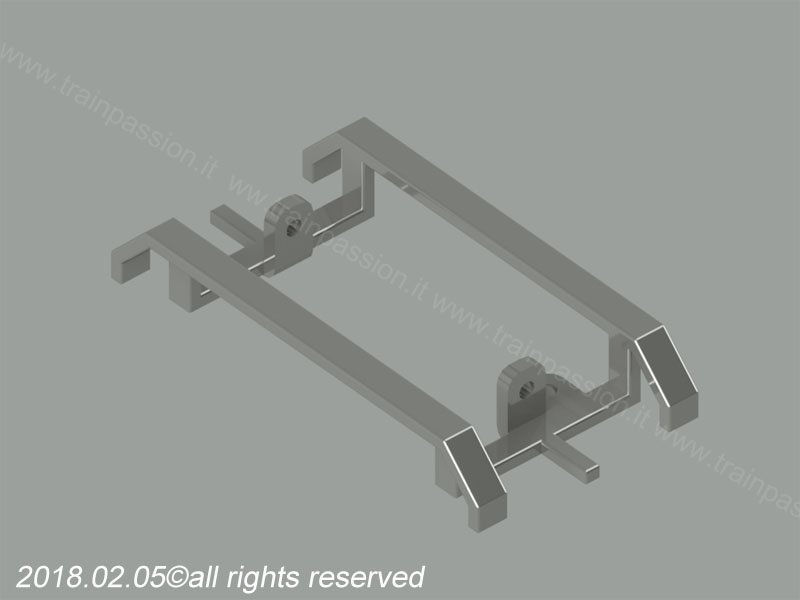

Intanto ho disegnato al cad l'archetto, prima in 3D per avere un riscontro sulle dimensioni
Allegato:
B80205_ETR610_02_M.jpg [ 40.34 KiB | Osservato 6629 volte ]

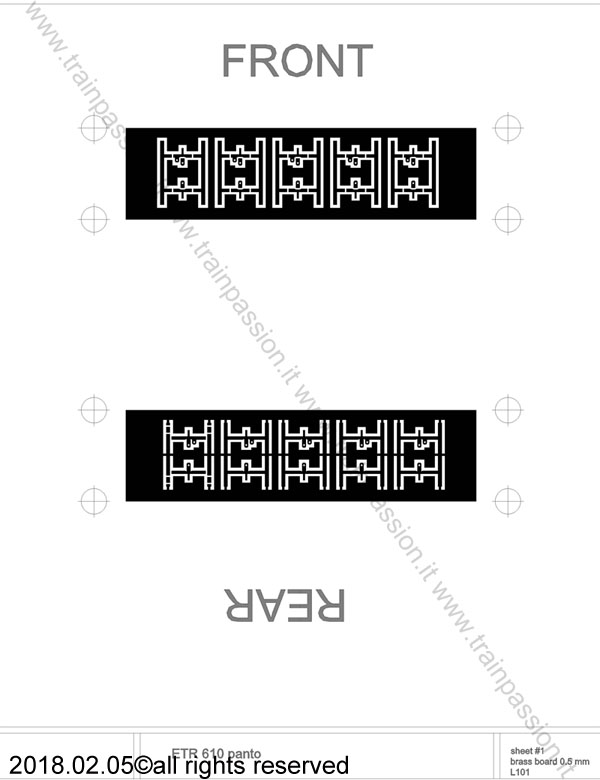

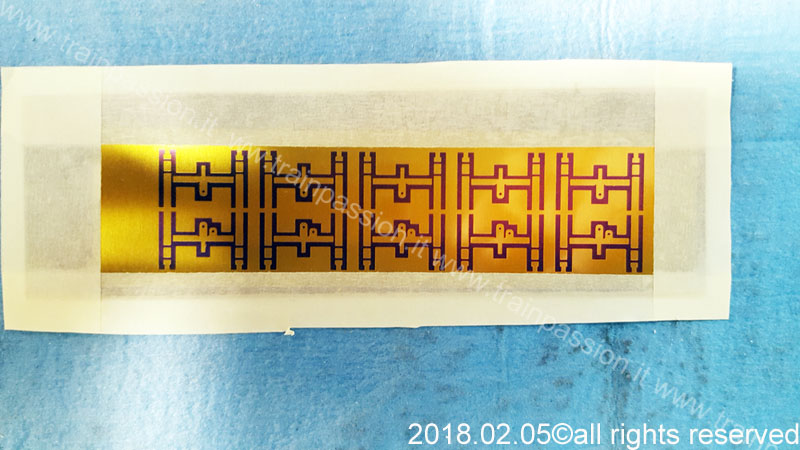

Poi ho esploso il disegno e ho ricavato una mini lastra per la fotoincisione
Allegato:
B80205_ETR610_03_M.jpg [ 70.74 KiB | Osservato 6629 volte ]

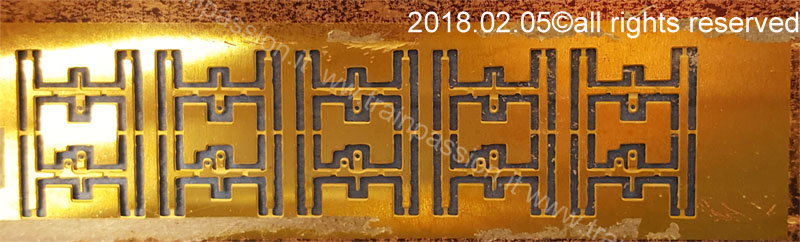

La prima prova è stata confortante, l'archetto è robusto e non molto differente dall'originale. Devo aggiustare qualche misura, poi posterò il risultato finale.
