Ciao a tutti innanzi tutto devo fare un " mea culpa" nel post precedente della corbellini a due assi la corbellini mista 1 e 2 classe è errata in quanto i finestrini della semicassa di prima classe sono nella realta maggiorati nel modello no
Tale grossolano errore naque dal fatto che quando le dipinsi un anno fa non avevo immagini relative ad essa quando poi le reperii le avevo già realizzate mi sono riproposto di correggere l errore ci sto lavorando a tempo perso quando le avrò finite vi proporrò il lavoro
Dopo questa pubblica ammenda dovuta veniamo alle corbellini del 1951R corte

i lavori principali sono:
accorciamento delle carrozze ( erano costruite su telai del 1906 più corti di quelli del 1910 con cui erano costruite quelle del 1947) e conseguente restringimento dei finestrini estremi
eliminazione delle semicarene alle testate
riduzione dei gradini da tre a due e avanzamento delle porte di ingresso verso l esterno

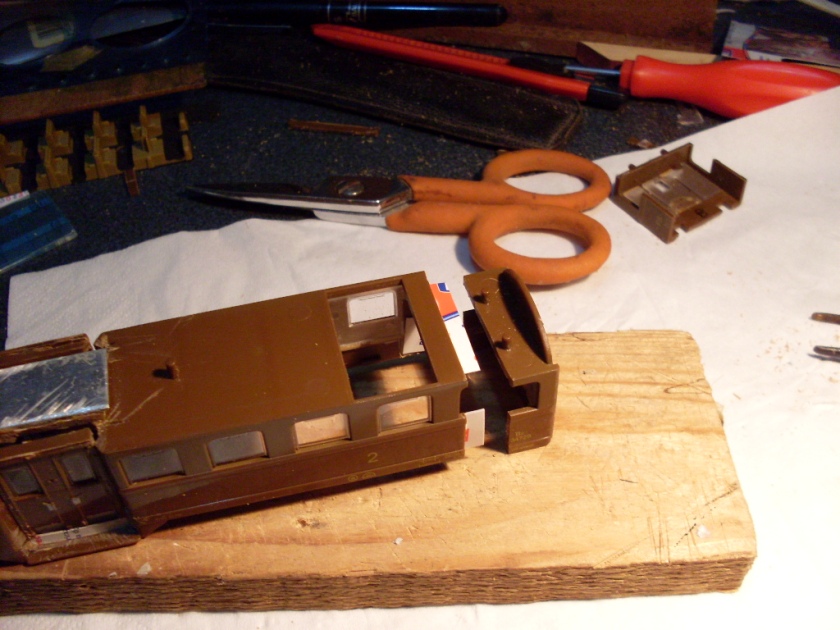

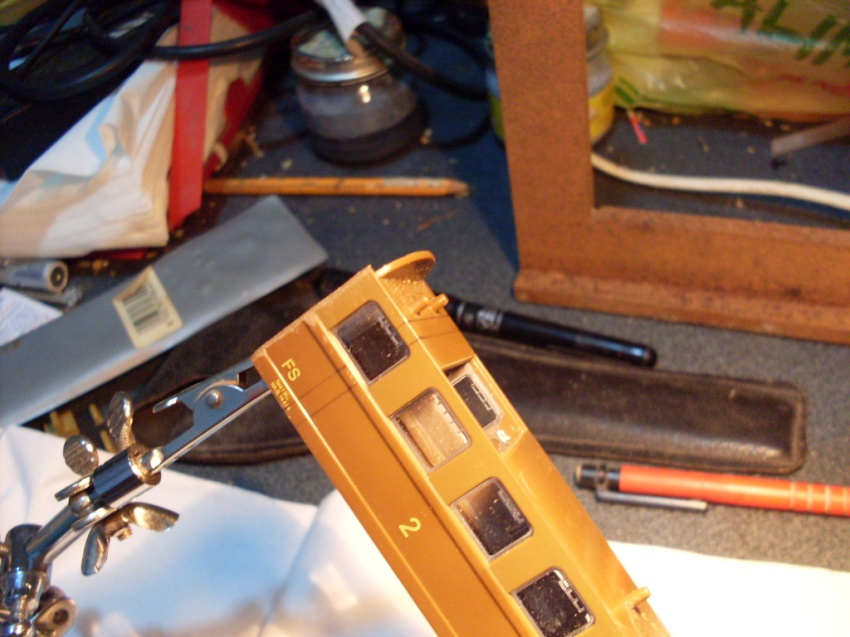

Dopo lo smontaggio completo della carrozza ho tagliato con una lama di seghetto da traforo lungo il segno come si vede in foto ho preferito il seghetto al dischetto da taglio del trapanino vista la zona " delicata " svirgolamenti di mano farebbero danni difficili da riparare


prima di effettuare il taglio dell altra parete ho applicato un rinforzo di alluminio da 1mm per rinforzare la cassa che si indebolirebbe una volta effettuati i tagli e la mantiene in asse longitudinale

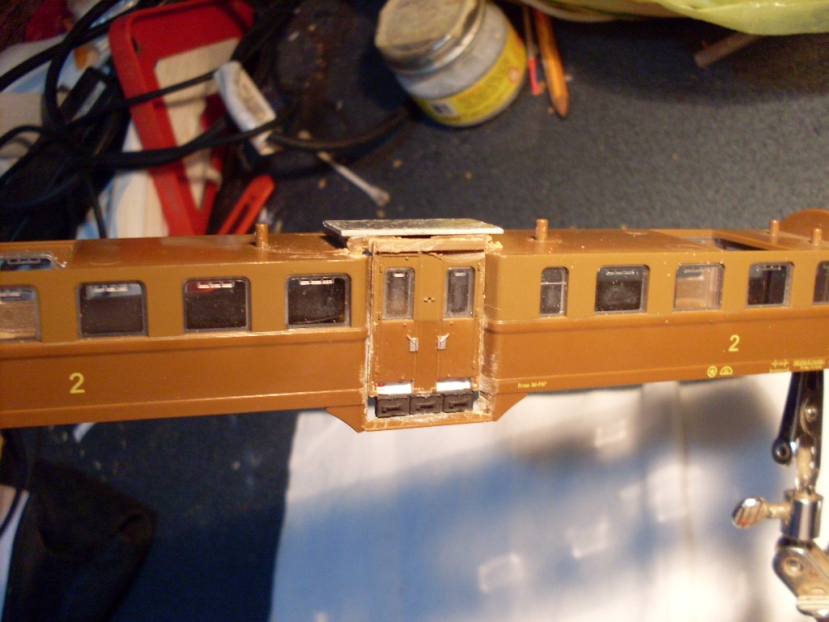

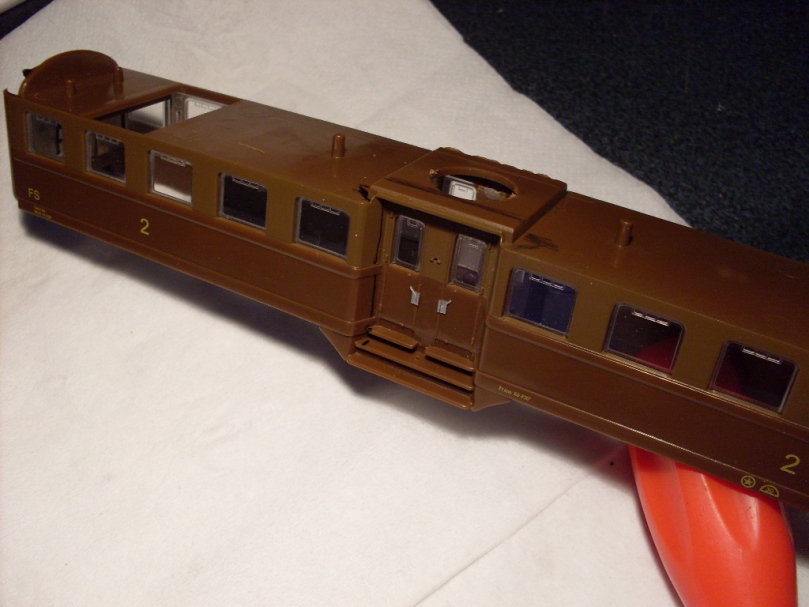

dalle paretine ho adesso tagliato la parte bassa al di sotto del gradino superiore tagliato poi i gradini superiori stessi a filo e con il seghetto da traforo ho creato il rettangolo per la nicchia della pedata

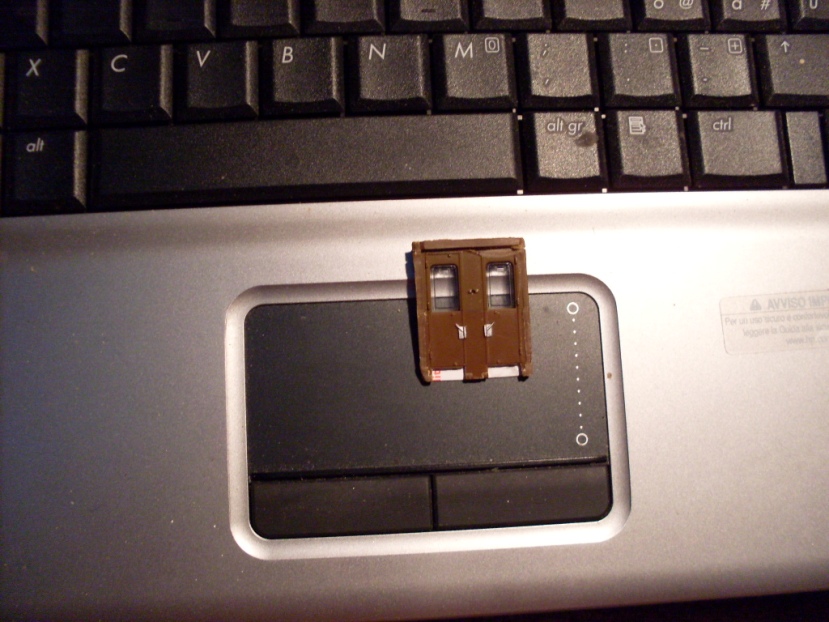

A questo punto dopo la pulitura del taglio vanno incollate le pareti nella nuova posizione avanzata di 1mm
dalla parte della ritirata tra la batterie sono collocate tra i gradini, ho quindi affettato dalle batterie in dotazione al modello la parte dove sono riprodotte e incollata subito sopra il gradino inferiore in posizione incassata

dall altro lato al posto delle batterie ho chiuso lo spazio tra i due gradini con un pezzo di carta telefonica

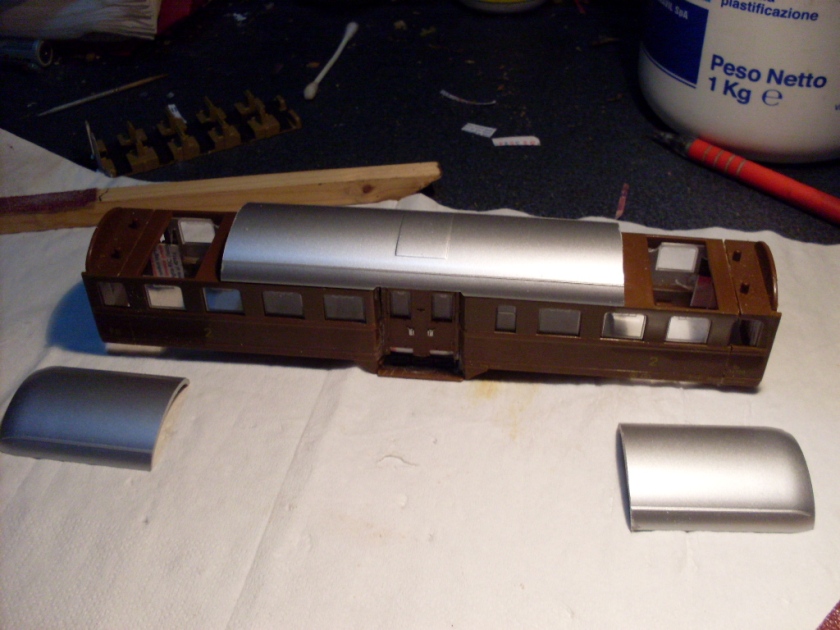

Sono passato ora al taglio delle due semicarene delle testate lasciandole 1mm sporgenti rispetto alla testata stessa con della carta vetrata le ho poi arrotondate e sempre con la carta vetrata ho eliminato anche lo zoccolo che si trova sulla parte bassa della cassa

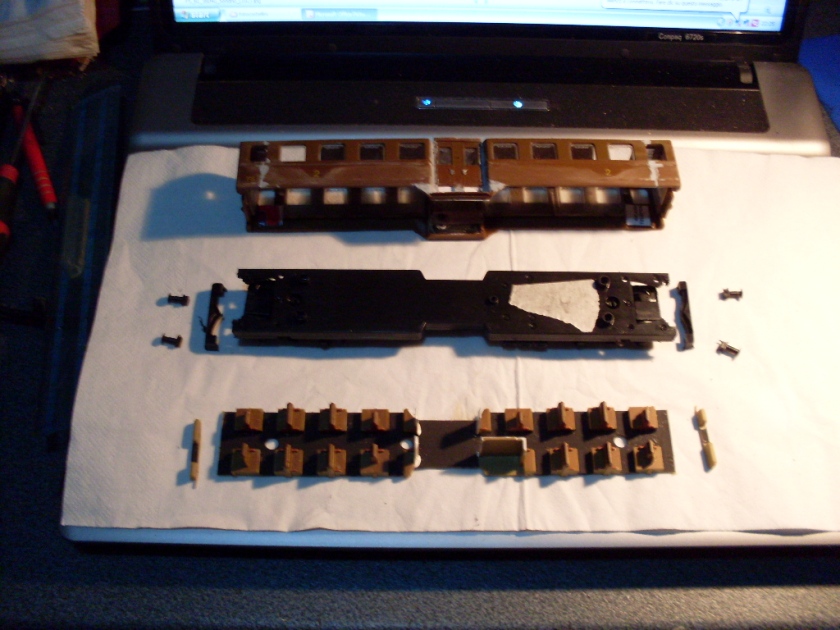

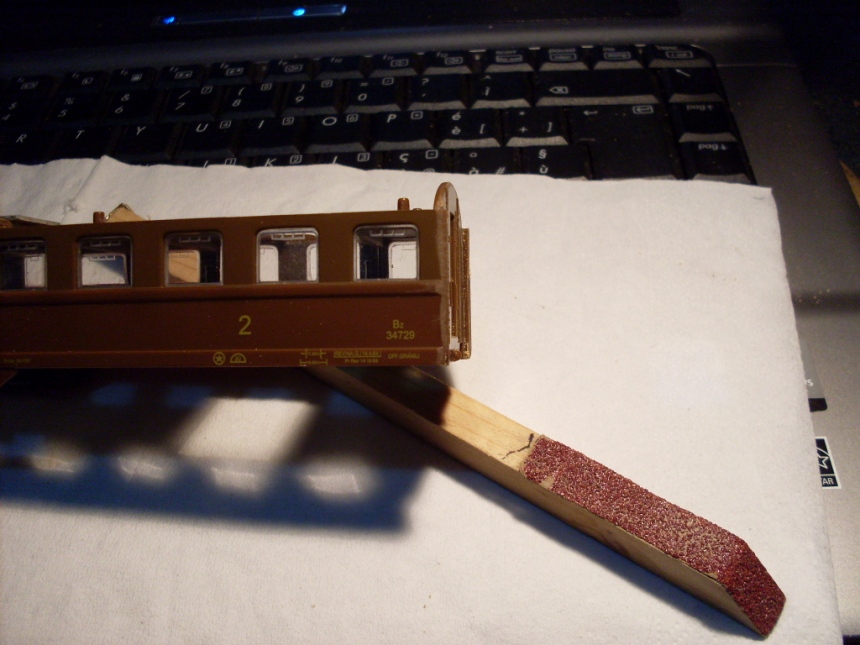

Ora passiamo all accorciamento vero e proprio ; ho tagliato la cassa di 4mm per parte lungo i segni visibili in foto e poi rincollato i "moncherini" dopo aver applicato delle flange di accoppiamento realizzate con delle strisce di carta telefonica con lo scopo di irrobustire la giunzione e mantenere in sede i pezzi durante l incollaggio


ovviamente anche il tetto ha subito un accorciamento di 4mm per parte

applicata la zavorratura nel sottotetto incollato il tetto si stucca il tutto e si passa al telaio

il telaio viene accorciato sempre dei soliti 4mm per parte ; a questo punto però sorge il problema dei timoni di allontanamento
non essendoci lo spazio per arretrarli di 4mm ho mi complicavo enormemente la vita studiando un modo per ricostruirli oppure li eliminavo e passava al classico gancio fisso
Ho optato per la seconda soluzione daltronde per decenni carrozze hanno viaggiato su plastici con questo sistema e non sarà la fine del mondo se sul mio una corbellini manterrà questa tradizione

Verniciatura interna della cassa in avorio chiaro, degli arredi interni e del modello

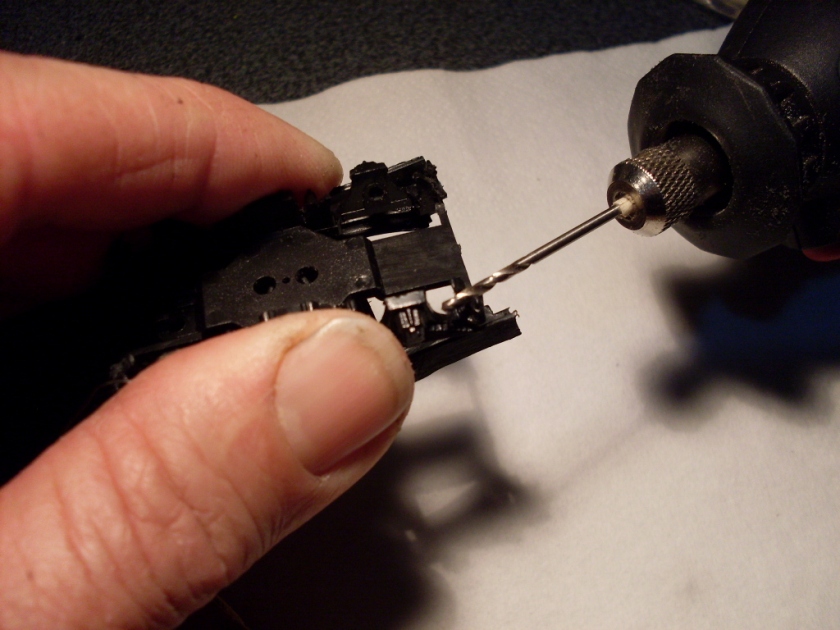

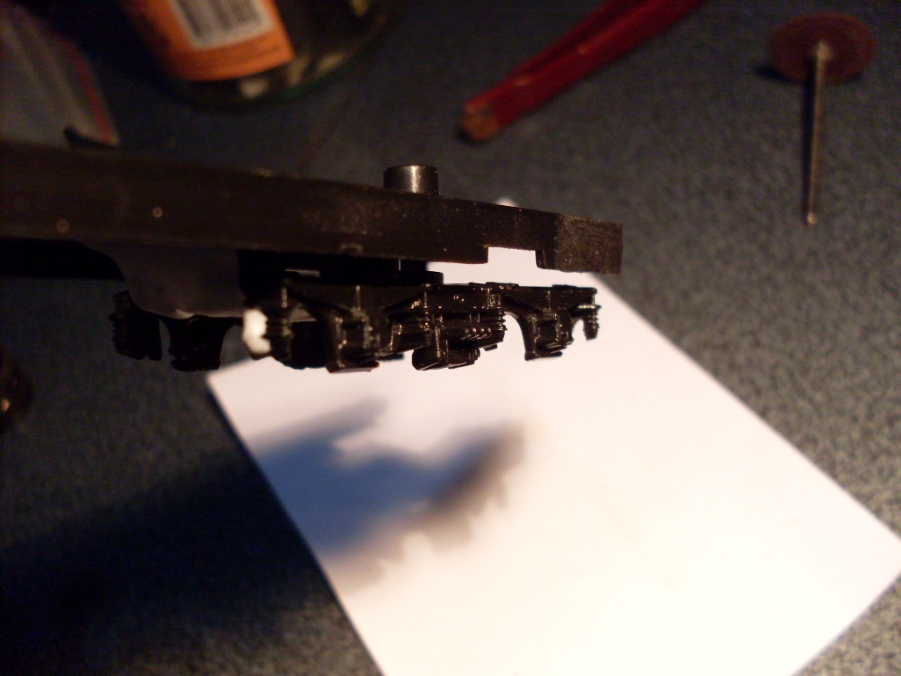

passiamo ai carrelli l unica modifica fatta è stata quella di fresare la plastica tra ammortizzatore e ceppo del freno come illustrato in foto ( la parte verniciata in bianco è la parte da asportare per ottenere quell effetto "trasparenza" che si vede sulla parte anteriore dello stesso carrello) tale fresatura è stata effettuata usando una punta di trapano come illustrato nella foto

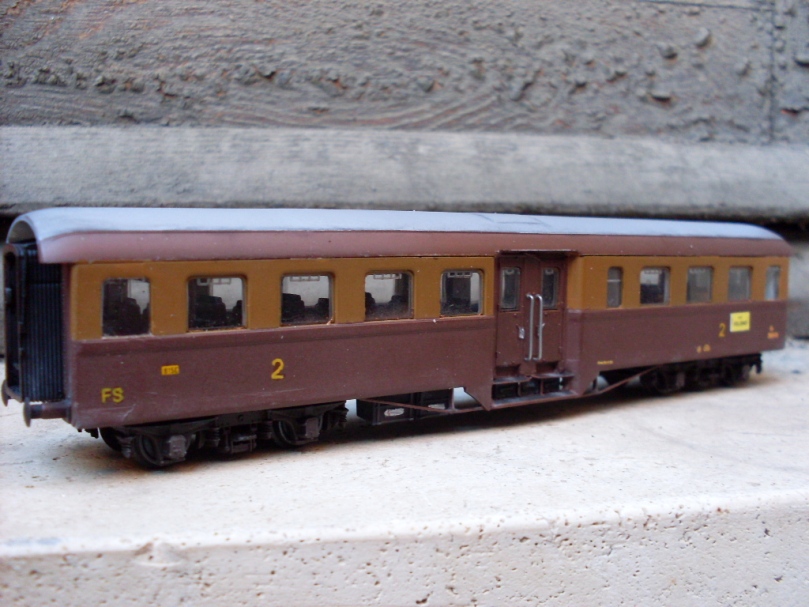

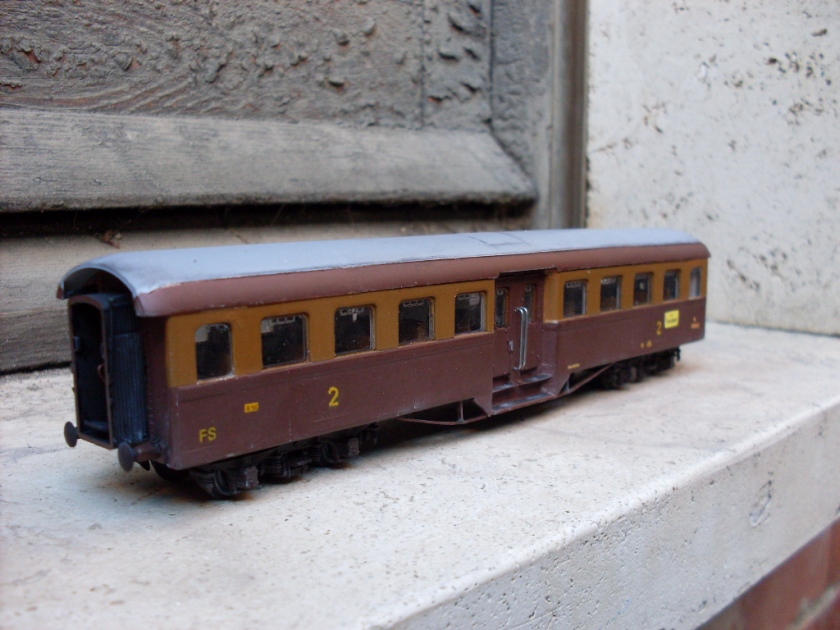

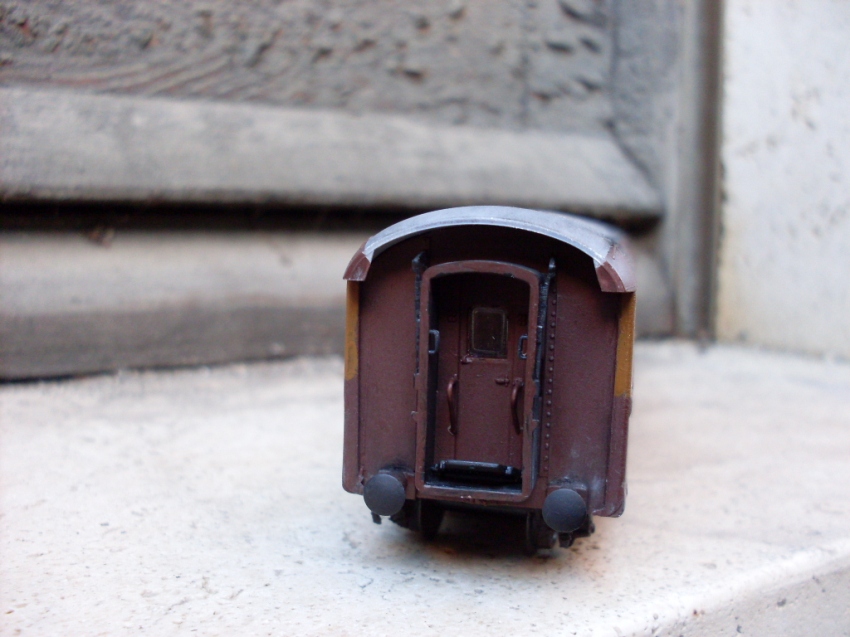

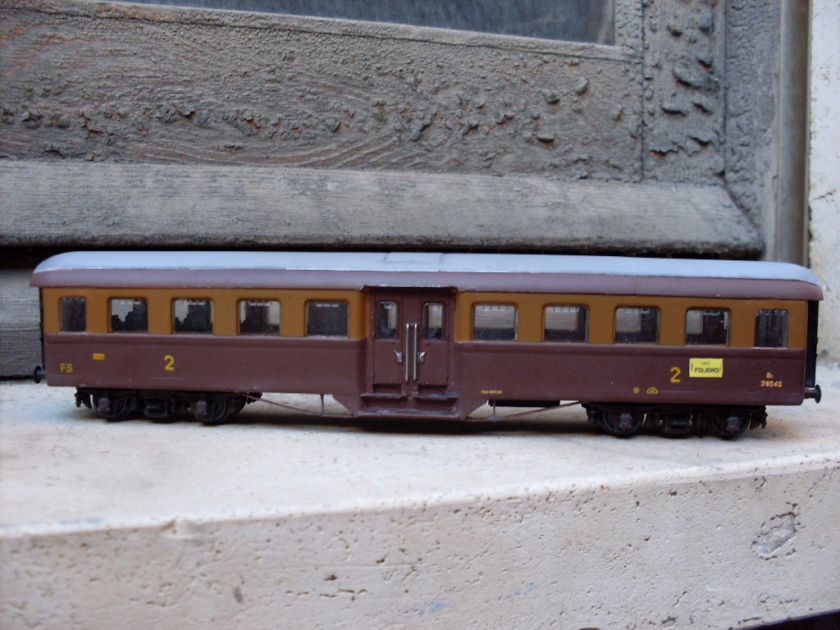

rimontaggio del tutto patinatura ed ecco il modello finito






Ciao gianfranco

Complimenti per il lavoro, Gianfranco. Purtroppo le prime foto allegate non sono visibili, prova a ripostarle.

Due piccole annotazioni: le Corbellini tipo 1947, sia a due assi sia a carrelli, mi sembra che siano di nuova costruzione, senza il recupero di telai od altro da carrozze più anziane; quelle tipo 1951R invece sono invece ricostruite sui telai di carrozze precedenti: da qui la presenza dei tiranti nel sottocassa le porte più avanzate, ecc.. Per quanto riguarda le Corbellini miste erano tutte del tipo 1951R, quindi oltre a modificare i finestrini devi replicare quanto hai fatto per la versione corta: eliminazione carenature frontali e avanzamento delle porte con presenza dei tiranti nel sottocassa.

Per maggior sicurezza, ti consiglio di consultare il sito www.rotaie.it . Lì potrai trovare i figurini ufficiali FS con tutte le quote.

Buon proseguimento.

Alex

Ciao alex grazie per le precisazioni purtoppo so che ci sono da fare le stesse modifiche ( dico purtroppo perchè specie per il taglio delle porte i tagli ai polpastrelli si sprecano )

P.S in effetti stasera ho litigato un pò con le foto nel cercare di postarle ...
Ciao

provo a postare le foto mancanti








meglio tardi che mai
ciao gianfranco

Non e' vero che le Corbellini miste erano tutte del Tipo 51R, ne esisteva anche un lotto di 20 unta' del Tipo 47

Carlo

Grazie Carlo mi dai una buona notizia

sapresti dirmi qualcosa di più ?

Grazie anticipatamente ( grazie comunque anche se non sai dove indirizzarmi per reperire materiale )

Ciao Gianfranco

Trovi qualche info sul libro delle carrozze di Voltan edito dalla 2G

Carlo

Grazie ancora

Ciao

...vi ricordo che sulle carrozze in castano-Isabella il rettangolino con il codice alfanumerico B15V o B15R ed altri negli anni 50-60 non esisteva....

...a meno che non si voglia riprodurre una carrozza del parco storico attuale....

Grazie per la precisazione (sono sempre ben accette!)
In effetti le immagini in mio possesso che ho usato per l elaborazione sono della carrozza 38040 che vista l ambientazione delle foto(che non mi sembrano degli anni 50 60) immagino appartenga al parco storico ( perdona la mia ignoranza in merito) in tali immagini il quadratino c è così l ho riprodotto.

Ciao Gianfranco
