Questo per intenderci

Chi sa dove trovarli o li ha?
Grazie e ciao

Hai provato a vedere nell'archivio disegni del sito di Fondazione se c'è qualcosa?

Grazie del suggerimennto. Avevo già guardato li, senza successo.

Ciao prova a sentire Giancarlo "Libli" che aveva realizzato questo che mi sembra molto simile


Ciao

Grazie delle risposte nel forum e nei messaggi privati.
Il modello presentato da "Libli", è derivato da un modello viking di un Culemeyer tedesco che però ha poca somiglianza col carrello breda e l'autore ha fatto tanto per ridurre le differenze, ma ne rimangono.
La Breda aveva acquisito la licenza per l'uso dei brevetti Culemeyer, ma apparentemente non riproduceva i progetti Culemeyer, riproducendone solo i principi.

Sono al corrente che Salvatore Spinelli e Daniele Luzzietti ne avevano fatto un modello in scala H0 bellissimo vedi discussione qui ma non so se basato su disegni o rilevamenti in vivo.

Cerco i disegni perché vorrei realizzare il modello accurato, in stampa 3D in scala N e Z, di un servizio trasporto carri domicilio con il carrello e le TP32, esattamenrte come mostrato nel video dell'istituto Luce e come vedevo spesso nel cortile di casa da bambino.

Presumo che i disegni siano disponibili nell'archivio Breda (8000 disegni) disponibile presso la Fondazione ISEC ma purtroppo non consultabile online.
Magari però qualcuna delle pubblicazioni di ferrromodellismo ne aveva un figurino.

Prova a vedere se avessoro qualcosa alla Fondazione ISEC Istituto per la Storia dell'Età Contemporanea, dell'Archivio Storico Breda.
Potrebbero avere i disegni o quanto meno un figurino.

Grazie Carlo, ma come scrivevo nel messaggio precedente al tuo, l'ISEC non ha gli archivi consultabili online. Inoltre non avendo neanche un catalogo completo online non mi è neanche possibile richiedere una copia del disegno, non sapendo se esista e neanche nel caso di esistenza i riferimenti di archivio.

Detesto creare modelli da fotografie, ma sembra che sia l'unica possibilità rimastami.

Prova qui
https://www.lombardiabeniculturali.it/archivi/
e cerca Breda: ci sto provando.

Informazione parzialmente pertinente: TA Models (Tommasoner) se non sbaglio produce in H0 proprio questo carrello. Purtroppo la mia memoria non mi aiuta sul dove avevo trovato l'articolo in vendita.

Gabri

Grazie ci ho provato a lungo ma ci sono solo fotografie (l'immagine all'inizio di questa discussione viene da li)




Grazie, ho visto TA models ha sulla pagina Instagram una foto del loro carrello stradale, che però non corrisponde al Breda, non so se ne abbia fatti altri

Non mi ricordo se e' il Breda. Ma esiste un numero di La Tecnica Professionale che lo descrive con tanto di disegni. Lo avevo passato a Gilardoni per realizzare il suo modello in scala 1/43. Dovrei averne ancora delle fotocopie. Purtroppo sono in pieno trasloco e non so fove siano finite. Sicuramente le avevo fatte alla Biblioteca Pozzo di Milano.
Ciao, Ennio

Sul sito www.digitale.bnc.roma.sbn.it puoi trovare alcuni volumi della Rivista Tecnica Ferrovie Italiane, nel volume n° 47 (anno 1935), dalle pagine 475/486, viene descritto il mezzo in oggetto con foto e un disegno d'insieme, abbastanza schematico, e altri particolari costruttivi.

Grazie Ennio e Pippotto,
Antonio Rampini E Luigi Voltan mi hanno gentilmente procurato il numero citato della Rivista Tecnica Ferrovie Italiane (suggeritami anche da Giovanni Leone sul Forum ASN ) quell'articolo descrive il progetto del Servizio Materiale e Trazione, poi implementato da Carminati & Toselli per le prime 11 unità.

Giovanni è riuscito a trovare un catalogo disegni del servizio tecnico delle FS (prima che l'archivio confluisse in Fondazione FS) che contiene alla voce 'carri' alcuni schemi in bassa risoluzione del modelllo 1945 e quello 1960. Giovanni scrive che ve ne furono apparentemente 4 ordini in totale a produttori diversi e con dimensioni diverse.

Ho poi contattato la biblioteca della Fondazione FS per vedere se i disegni potessero essere messi a disposizione nell'offerta online. Malgrado una prima risposta solertissima, ad ora l'unica opzione per averli sembra l'acquisto dei disegni per intento fermodellistico, che però è troppo onerosa per un modellista hobbista (250 Euro a disegno).

Quindi cercherò di riprodurre il modello 1945 che con i disegni del catalogo credo di poter fare con le minori approssimazioni.

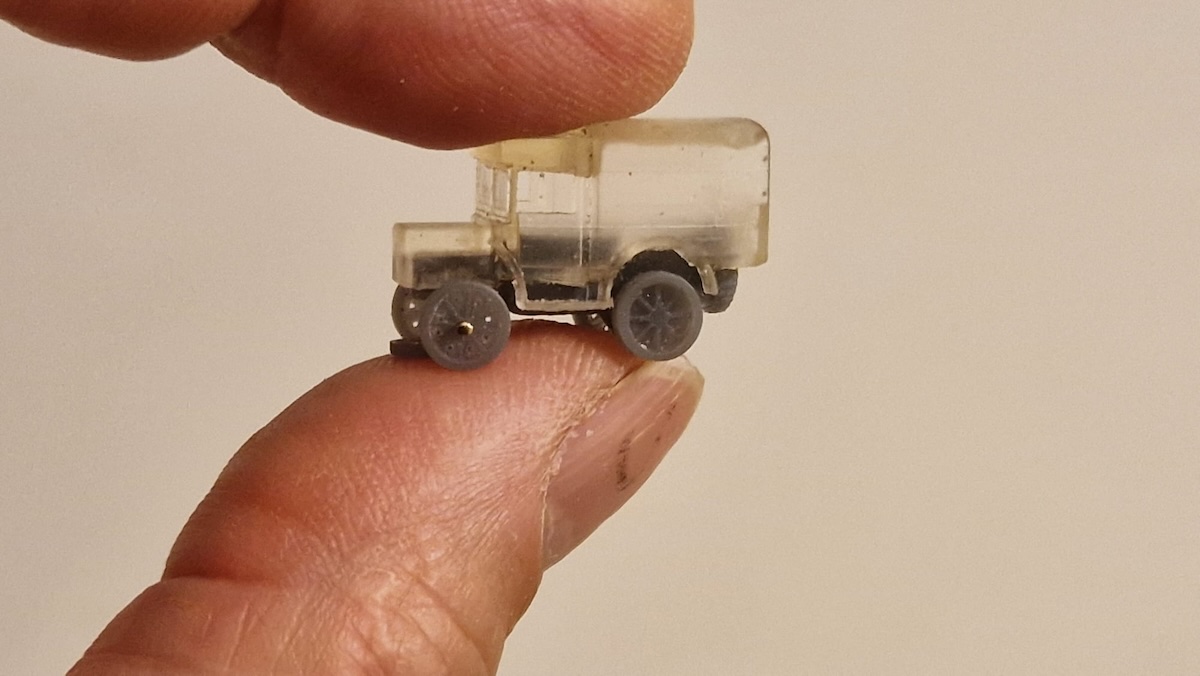

Intanto la prima prova di stampa della Trattrice Pesante 32 Breda è pronta.


È una prova in Z e manca di molti dettagli, l'ho fatta per controllare che la motorizzazione funzionasse (è fatta per funzionare per il Z-car system) ed infatti dovrò lavorare sulle tolleranze per ridurre gli attriti (funziona ma a fatica).

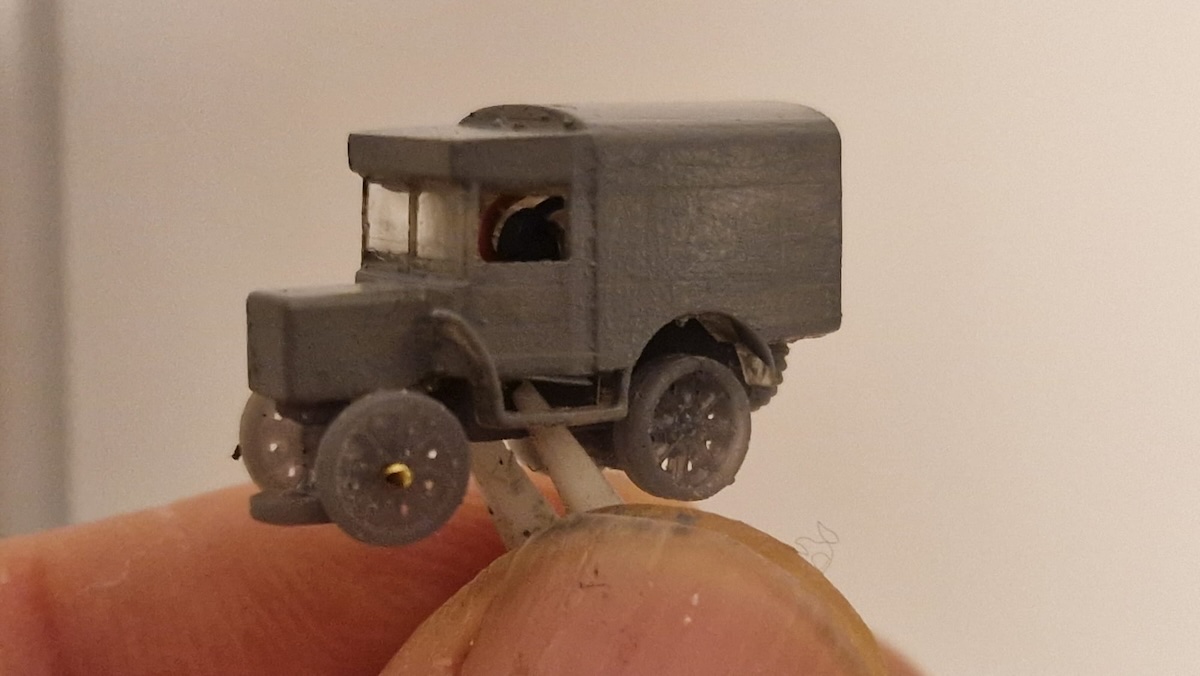

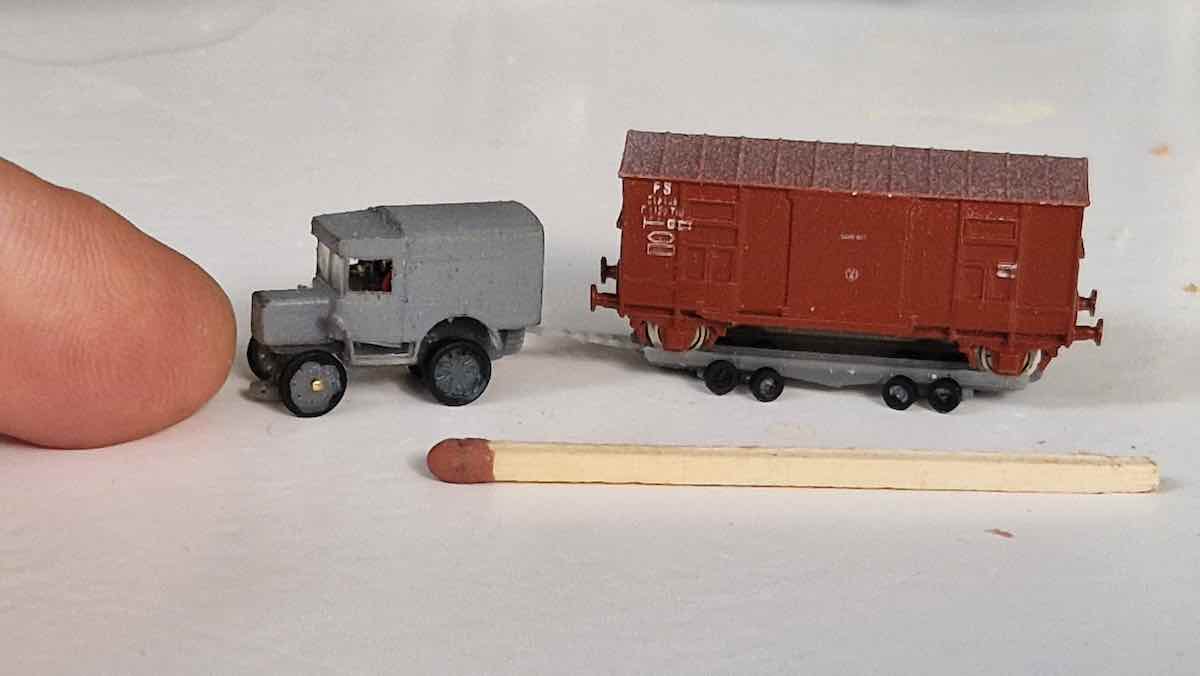

Il modello è quasi pronto.
per poter ottenere il cinematismo dello sterzo e il rotolamento delle ruote, alla fine il modello è composto di 59 parti distinte che vanno stampate separatamente e assemblate con alcune parti incollate altre no.
Tutto in 35 mm di lunghezza in scala Z

Che spettacolo Gianfranco, sempre notevole...
Un caro saluto
