 Oggetto del messaggio: una turbina per un carro.........
MessaggioInviato: martedì 22 aprile 2014, 10:02
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare

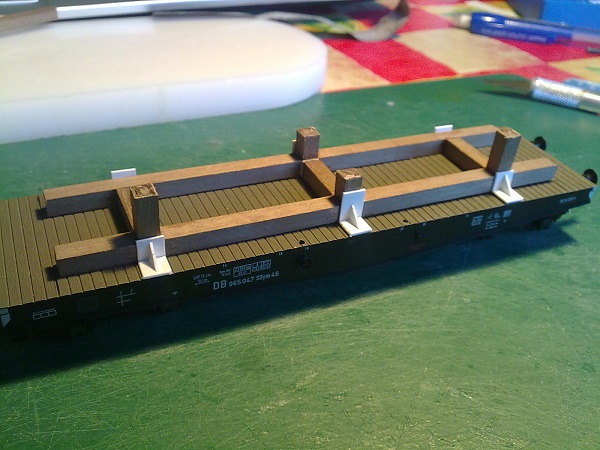

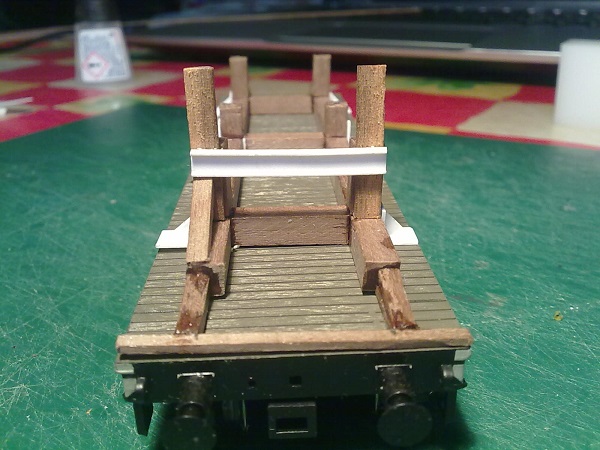

Complice una gita fuori porta per incontrare qualche amico ad una borsa scambio mi son ritrovato un bel SSym in mano....è stato amore a prima svista!
Subito mi si è visualizzata nella memoria la foto di Albè del carro con sopra una bella turbina, il groviglio realizzato con i travi di legno misto ai profilati in ferro necessari a ingabbiare in sicurezza il prezioso pezzo......e poi complice il prezzo modico è scattato l'acquisto.
Ora sono alle prese nel realizzare la struttura in legno e ferro, prima ho realizzato un disegno a cad per capire le guste proporzioni e poi son passato al taglio e cuci.
posto sotto lo stato lavori.
a voi commenti e consigli.
mandi, max


Allegati:
220420141319.jpg [ 114.52 KiB | Osservato 6294 volte ]
220420141316.jpg [ 106.74 KiB | Osservato 6294 volte ]
220420141315.jpg [ 132.63 KiB | Osservato 6294 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: martedì 22 aprile 2014, 23:45
Non connesso

Iscritto il: mercoledì 28 agosto 2013, 14:28
Messaggi: 1212
Località: Bologna
Vai avanti Max,
così finalmente riciclo i miei vecchi Liliput !
È importante adornare i pianali con carichi insoliti , non un convoglio intero, ma uno o due carri "speciali" vivacizzano composizioni altrimenti monotone!

Attendiamo gli sviluppi ,
Saluti,
Andrea


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: mercoledì 23 aprile 2014, 10:59
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare

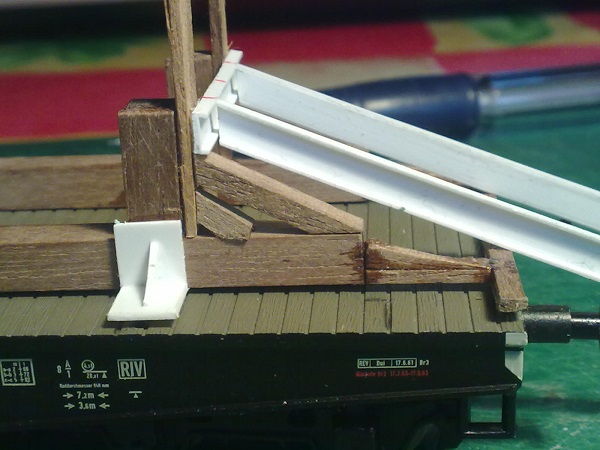

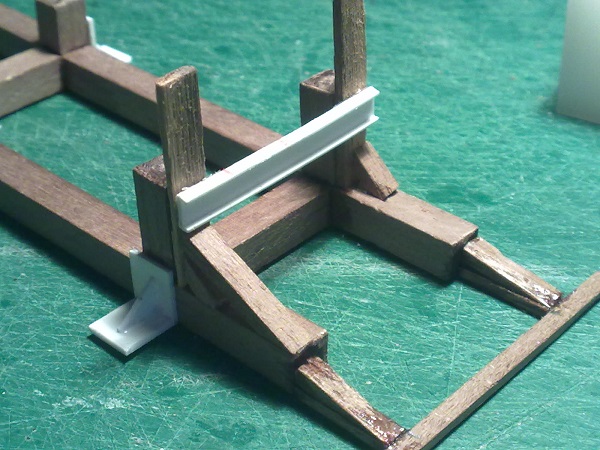

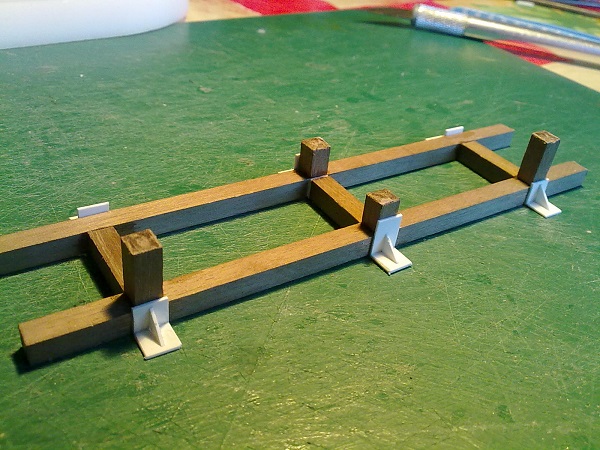

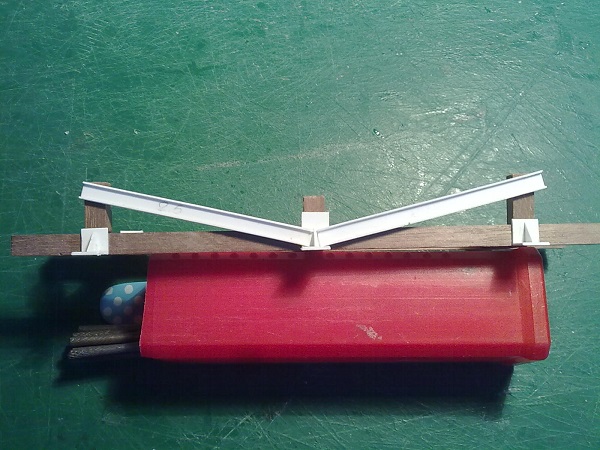

avanzamento lavori........con un po di pazienza si riesce ad adattare i piccoli pezzi di legno.
a voi commenti e consigli
mandi, max


Allegati:
230420141326.jpg [ 102.56 KiB | Osservato 6121 volte ]
230420141327.jpg [ 124.13 KiB | Osservato 6121 volte ]
230420141330.jpg [ 90.33 KiB | Osservato 6121 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: venerdì 25 aprile 2014, 17:41
Non connesso

Nome: Alessio Andreacchio
Iscritto il: giovedì 7 aprile 2011, 10:39
Messaggi: 1961
Località: Genova Sampierdarena
Bel lavoro Max! Complimenti.

Il listelli in legno sono da 4x4 o da 6x6 mm ?

Alex


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: venerdì 25 aprile 2014, 18:27
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
Grazie alex! per risponderti i profilati di legno sono quelli grandi che costituiscono la struttura dei 4x4 gli altri 3x3 sagomati o piattina ridimensionata all'occorenza. I profilati a C per ora sono in plasticard fatti su misura da me, ma penso che li sostituiro con quelli in ottone, almeno quelli sulle testate.
Qui sotto inserisco la foto del carro ispiratore (pagina Flickr di Alessandro Albè), sperando di non crare danno o fare torti a nessuno, Nel caso chiedo all'amministratore di togliere l'immagine.
Purtroppo ora non riesco a proseguire il lavoro, vediamo nel we al massimo settimana prossima.
Mandi, max

Immagine


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: venerdì 25 aprile 2014, 19:31
Non connesso

Nome: Alessio Andreacchio
Iscritto il: giovedì 7 aprile 2011, 10:39
Messaggi: 1961
Località: Genova Sampierdarena
Grazie Max per la risposta.

Per i profialti a C, se li vuoi mantenere in plastica, puoi vedere sui cataloghi Evergreen o Plastruct.

Sono curioso di vedere il carro una volta finito. Per la turbina hai già in mente dove recuperarla o la farai anche quella?

Alex


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: venerdì 25 aprile 2014, 20:03
Non connesso

Iscritto il: sabato 14 gennaio 2006, 19:52
Messaggi: 1552
Località: venezia
strana come turbina....


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: venerdì 25 aprile 2014, 20:31
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
Qui c'è un disegno e la spiegazione di cos' è quella che per me è una turbina, poi magari mi sbaglio.
http://www.sandvik.coromant.com/it-it/industrysolutions/condensing_power/steam_turbines/pages/steam-turbine-shaft.aspx
Mandi, max


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: sabato 26 aprile 2014, 9:32
Non connesso

Iscritto il: sabato 14 gennaio 2006, 19:52
Messaggi: 1552
Località: venezia
in effetti la protezione esterna applicata impedisce di vedere la forma precisadel complesso.
Di solito turbine di quella dimensione sono coniche o biconiche con diam aumentante dal centro verso i due lati esterni.
Sono anch'io alla ricerca di carichi diversi per vivacizzare il parco carri merci.
Buon lavoro.


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: sabato 26 aprile 2014, 13:26
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
@ fao: anch'io ero scettico sul fatto che fosse una turbina, dopo io provato a cercare in rete ed ho trovato il link che ho postato sopra.
Come dicevi giustamente ho genere sono a "clessidra " pe mi passi il termine, escludendo le classiche turbine per acqua.
Purtroppo sono anch'io come te alla ricerca di carichi per carri piani, vista la produzione recente di P e Po che ho realizzato.
Penso che un paio li userò come carri scudo da interporre prima e dopo del Poz con la turbina, magari gli metto su qualche pezzo del macchinarioc alla turbina, ma lì mi sa che devo terminare un'altro paio di carri prima.
Mandi e buona domenica.
Max


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: sabato 26 aprile 2014, 14:23
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
@alex: pe rla turbina ho provato a tornire delle rondelle d'acciaio sul trapano a colonna fino a portarle del diametro voluto. Non male anche se sono ancora grosse, llunedi proverò a prepararne altre per vedere di ottenere il giusto diametro, poi infilero tutto su di una barra filettata, spazierò con rondelle più piccole di diametro e nella parte a vista metto del tubetto.
dove metto i dadi per impacchettare il tutto metterò il tubetto maggioato con la simulazione della flangia così da coprire il dado.
In teoria funziona tutto, a breve vedrò anche in pratica se va.
Ieri sera ho provato ad accostare il carro con la sua struttura ad un 215 badoni della lilliput e non sembra poi così sproporzionato......
mandi, max


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: sabato 26 aprile 2014, 23:58
Non connesso

Iscritto il: martedì 15 agosto 2006, 12:09
Messaggi: 3168
Non diventa poi troppo pesante?


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: domenica 27 aprile 2014, 11:46
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
@dario: gurda il crro lilliput è leggerissimo, non ha nessuna forma di zavorra ed il piano al contrario dei carri Sy della roco è in plastica.
In realtà l'ho comprato solo per i carelli, altrimenti me lo sarei fatto io in lasticard.
Quello che ho scritto è solo un'idea di come relizzare il carico, ma nulla vieta di farlo in pasticard (materiale che preferisco e che penso di saper maneggiare abbastanza bene).
Ovviamente se lo faccio i plasticard zavorrerò il carro, cosa che tra l'altro sembra essere predisposto proprio nella parte centrale.
Mandi e buona domenica.
max


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: lunedì 28 aprile 2014, 9:55
Non connesso

Iscritto il: martedì 15 agosto 2006, 12:09
Messaggi: 3168
Ciao Max,
grazie per la risposta.
Anni fa avevo provato a simulare un carico di lamiere su un carro Oskar: erano tre "pezzetti" di lamiera molto sottile e ti posso assicurare che nonostante la leggerezza dei carri già con il secondo iniziavano i problemi.
Il carro Liliput è sì leggero ma non da problemi nella circolazione: ne ho un treno completo e, almeno in piano, girano senza problemi.

Ciao

Dario


Top
 Profilo

 Oggetto del messaggio: Re: una turbina per un carro.........
MessaggioInviato: lunedì 28 aprile 2014, 10:37
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
di che, grazie a te delle buone notizie qui carri lilliput!
Cos penso che alla fine farò almeno le giram io plasticard, non trovo rondelle maggiorate con foro da 4 del giusto diametro, quindi mi metterò di santa pazienza c lavorare il plasticard per avere il diametro corretto, che così riesco anche a riprodurre più dettagli.
Vediamo questa settimana come son messo con gli orari già faccio giornata e non riesco a combinare niente.
Mandi max
