 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 17:17
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 20:24
Messaggi: 1503
Località: Pescara
Sul cassone non sembra essercene traccia

Antonello


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 17:53
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare
ottimo il plotterino! Se hai problemi sul tuo sito dimmi che pubblico il tutto sul mio sito con pagina dedicata.

Spero di trovare un momento per mettermi al passo e iniziare a fare.
Domanda: ma gli assi sono da 5.2 mm?

Mandi, max


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 18:53
Non connesso

Iscritto il: venerdì 16 maggio 2008, 17:56
Messaggi: 677
Località: AscoliPiceno
I fari forse erano un optional .Ci sono anche modelli con un faro centrale sul muso,oppure sulla cabina tra i finestrini (foto postata da amagio),un esemplare conservato a Marsala dalla ditta Florio sembra averne due sul muso.

5,2 e' il raggio delle ruote


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 19:57
Non connesso

Iscritto il: mercoledì 26 settembre 2007, 0:18
Messaggi: 554
Località: montedoro (caltanissetta)
è esistito in castano - isabella? o lo faccio direttamente in xmpr??? :mrgreen:


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 20:05
Non connesso

Iscritto il: sabato 6 maggio 2006, 15:55
Messaggi: 1617
Località: bologna
Verde, bestia! VERDE :!: :!: xmpr :roll: :cry:


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 20:58
Non connesso

Iscritto il: giovedì 1 luglio 2010, 22:13
Messaggi: 152
Località: Treviso
Ciao ragazzi da 0 a 100 anni
non riesco ad allegare le foto che ho fatto
mi dice che le dimensione del file è troppo eccessiva
volevo un vostro parere :(
prima o poi ci riesco ad inserirle,
o la mando a qualcuno via mail!

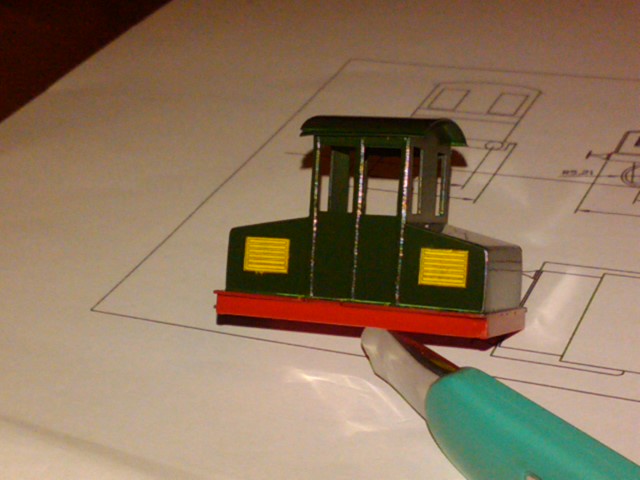

ho stampato il disegno, una passata di vinalil
sul retro e incollato su un foglio di plasticard
tagliato, incollato, carteggiato il tutto e verniciato, cassa e telaio
adesso mi manca da fare il sottocassa, scalette e respingenti.
saluti a tutti
Sandro :D
adesso ci riprovo!!!!


Allegati:
IMG01387-20100703-2231.jpg [ 52.49 KiB | Osservato 4267 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 21:40
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 20:24
Messaggi: 1503
Località: Pescara
Piripicchio !

Rende benissimo l'idea. Complimenti per la velocita' :!:

Sono ansioso di vedere tutte le varie soluzioni.

Antonello


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 21:45
Non connesso

Iscritto il: mercoledì 26 settembre 2007, 0:18
Messaggi: 554
Località: montedoro (caltanissetta)
si può risalire alla livrea???


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 21:52
Non connesso

Iscritto il: giovedì 1 luglio 2010, 22:13
Messaggi: 152
Località: Treviso
x Massimo
non so se la livrea è giusta
io ho guardato le foto di Antonello e quelle su ttm 30
e ho a casa una bomboletta di verde vagone fs 006/155
e una rossa ral 3000, con il rosso coloro i modellini dei vigili del fuoco,
ho troppe collezioni in corso!!!
prima o poi- mi sa poi ma molllotoooo poiii- mi farò il PLASTICO, intanto per adesso
modifico e metto da parte,
saluti
Sandro
ps. la foto è un po' scura


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 22:09
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 20:24
Messaggi: 1503
Località: Pescara
Se non salta fuori una foto d'epoca direi

- cassa verde vagone

- telaio rosso vagone

- traversa rosso cinabro ( o segnale )

- ferramenta nere


Le griglie gialle mi sanno di licenza poetica, ma non sono sicuro

Antonello


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: sabato 3 luglio 2010, 23:01
Non connesso

Iscritto il: lunedì 16 marzo 2009, 18:25
Messaggi: 1028
bello quello di sandrotv. per la livrea direi che ci si puo sbizzarrire. vedete qui sotto. un bel grigio no? e perchè non aggiungere un trolley o un pantografo?

Immagine

Uploaded with ImageShack.us

PS il pantografo o trolley a volte serviva anche a ricaricare gli accumulatori!


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: domenica 4 luglio 2010, 16:00
Non connesso

Iscritto il: giovedì 1 luglio 2010, 22:13
Messaggi: 152
Località: Treviso

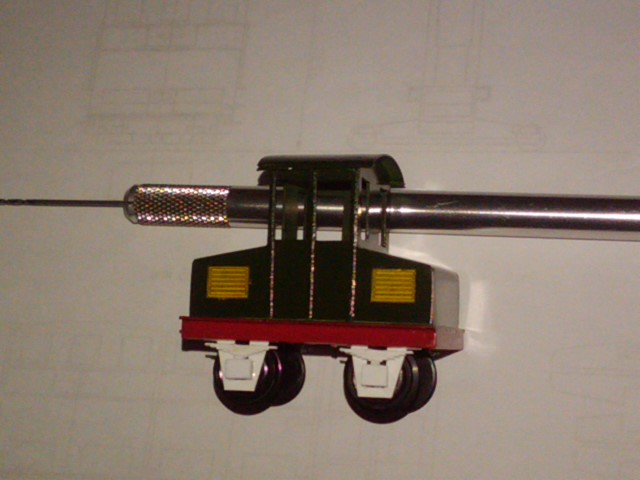

I lavori proseguono.
Sandro


Allegati:
IMG01402-20100704-1648.jpg [ 47.65 KiB | Osservato 4192 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: domenica 4 luglio 2010, 21:47
Non connesso

Iscritto il: mercoledì 26 settembre 2007, 0:18
Messaggi: 554
Località: montedoro (caltanissetta)
ma le quote sono corrette!? non ho sottomano il TTM ma mi sembra di ricordare che il figurino raffigurava il prototipo più grande con 4 aeratori per fiancata, mentre il nostro è solo riportato in foto....


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: domenica 4 luglio 2010, 22:07
Non connesso

Iscritto il: venerdì 16 maggio 2008, 17:56
Messaggi: 677
Località: AscoliPiceno
Antonello ha scritto:
Quando si parte con un qualsiasi progetto la prima fase e' quella di raccogliere quanto piu' materiale iconografico possibile e di buttare giu' un disegno in scala il piu' precisp possibile.

Le foto sull'articolo di Benedetto ci sono e con ottime angolature mentre manca il disegno
della macchina; e' presente pero' il disegno di una macchina analoga che ci ispirera' e ci
fornira' dettagli utili.

In prima battuta ho provveduto a realizzare un disegno ricavato dalle foto e dalla conoscenza
dell'interasse del locomotore : 2000 mm.

Per i metodi usati per ricavare quote dalle foto si puo' aprire una discussione ad hoc.

Immagine

Potete scaricare il file pdf qui

e il dxf qui

Ora comincia il lavoro a piu' mani.

Vi invito a scaricare il disegno, a confrontarlo con le foto, a criticarlo e ad aiutarmi
a metterlo a punto ( oppure ridisegnatelo se vi risulta piu' semplice )

Vi aspetto per un po' prima di cominciare a tagliare i pezzi.

Antonello


Top
 Profilo

 Oggetto del messaggio: Re: Autocostruzione a piu' mani - prima realizzazione (speriamo)
MessaggioInviato: domenica 4 luglio 2010, 22:12
Non connesso

Iscritto il: giovedì 1 luglio 2010, 22:13
Messaggi: 152
Località: Treviso
su ttm 30 ci sono le foto del modello che ho riprodotto con i disegni che avete pubblicato quì nel forum,
e sempre su ttm 30 hanno messo il figurino del mezzo con quattro aeratori per lato e serbatoi -aria credo- nel tetto,
foto di una loco vera e figurino di un'altra
saluti
Sandro
