 Oggetto del messaggio: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:05
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Non pretendo di voler insegnare qualcosa a qualcuno di voi. Tuttavia voglio farvi partecipi di questa semplicissima elaborazione. Il modello è Lima, cardanico, di produzione abbastanza recente.

In diverse foto mi è capitato di notare il locomotore E 424 con almeno una saracinesca parzialmente sollevata. L'idea di modificare un modello l'avevo da tempo. Finalmente ci ho provato.

Ovviamente bisogna tener presente che nel modello, dietro la saracinesca c'è la zavorra, In particolare parte della sezione che costituisce la "gondola" del motore. Se si elimina una porzione di saracinesca, quindi troviamo inevitabilmente "qualcosa" dietro di essa e viene a mancare il senso di vuoto all'interno della cassa.
Con qualche trucchetto tuttavia si riesce ad ottenere un minimo di effetto di profondità.
Al riguardo, a nostro vantaggio, si noti che in tutte le foto nella quale, al vero, la saracinesca è parzialmente sollevata, non si riesce mai a scorgere l'interno del vano.

Conviene, comunque, per prima cosa, assottigliare un po' la zavorra, proprio in corrispondenza della saracinesca (o delle saracinesche, nel caso si voglia compiere l'elaborazione su ambo i lati della carrozzeria).

Con un buon trapano, abbastanza potente - io ho adoperato un Proxxon - e una fresetta cilindrica abbastanza piccola ho prima assottigliato metà della parte che doveva essere eliminata, quella più in basso. Si crea così una sorta di gradino che ho preso a riferimento. Poi ho assottigliato leggermente più in alto, fino a pareggiare le due sezioni, eliminando il gradino che mi serviva da riferimento. Io ho scavato, cioè ho tolto poco più di 1 mm. ma si possono tranquillamente eliminare anche 2 mm. di spessore. Poiché rimane la zavorra di metallo lucido, ho "oscurato" tutto verniciando la parte trattata con vernice nero opaco. Indispensabile, durante la lavorazione, proteggere, come ho fatto io, anche solo con un po' di scottex, i carrelli del modello, che altrimenti verrebbero imbrattati dal materiale fresato.


Allegati:
IMG_20210419_174230.jpg [ 107.93 KiB | Osservato 6797 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:08
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma

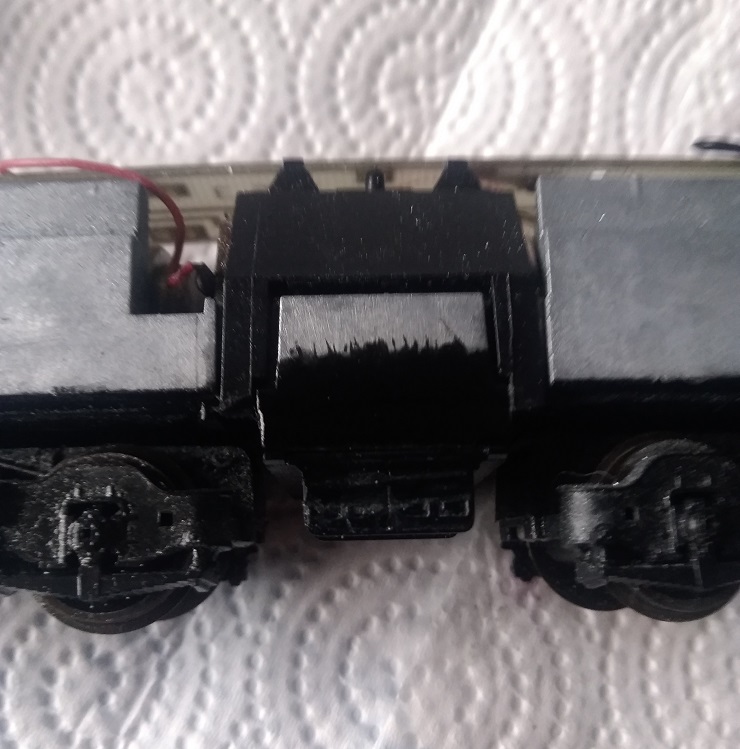

La zavorra fresata e verniciata. Non occorre che il bordo nero, in alto, sia esatto, tanto è nascosto dalla saracinesca.


Allegati:
IMG_20210419_180404.jpg [ 135.11 KiB | Osservato 6795 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:10
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma

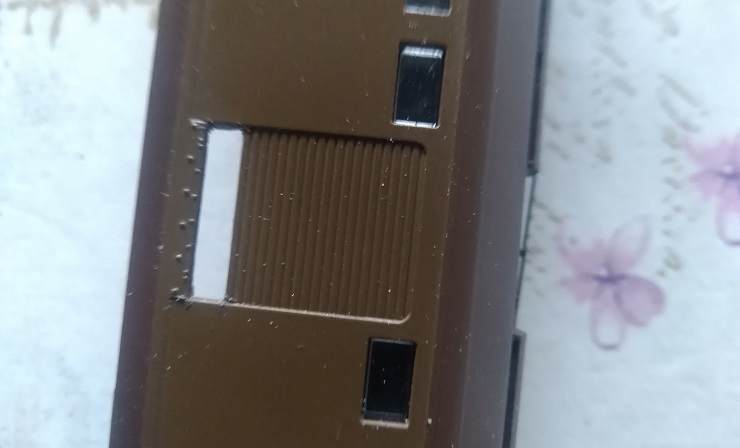

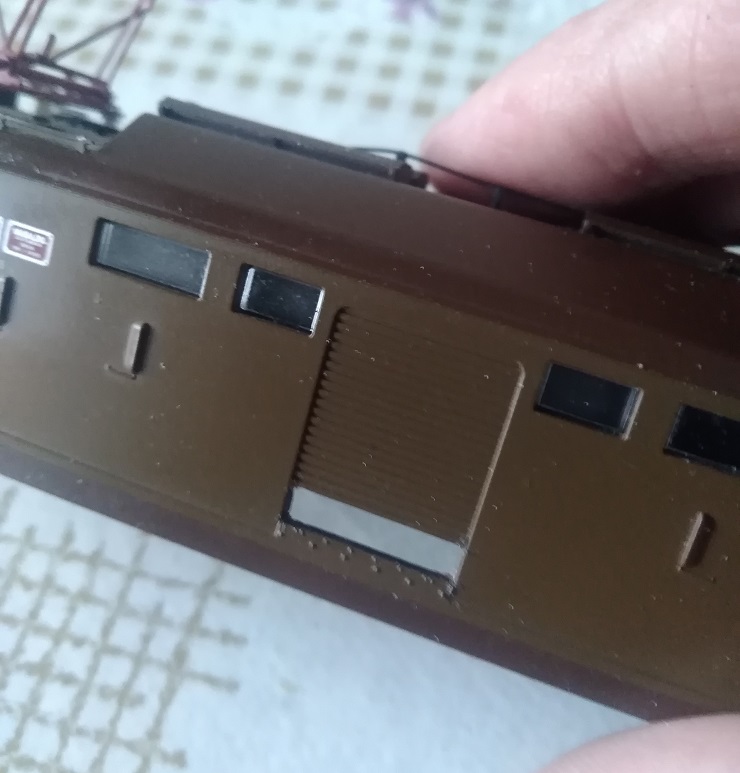

La cosa fondamentale, per una riuscita accettabile, consiste nel togliere solo qualche "maglia" della saracinesca, al massimo quattro o cinque elementi, non di più. Insomma bisogna creare un varco rettangolare sulla saracinesca stessa, che sia di circa 3 mm. Una "luce" più ampia potrebbe pregiudicare la bontà del risultato.

Per tagliare la saracinesca ho adoperato un cutter nuovo nuovo, facendo molta attenzione e tenendo come guida gli interstizi della saracinesca stessa. Una limetta molto sottile, a sezione quadrata, può servire, se occorresse, a rifinire bene i bordi del taglio: io ne ho fatto uso solo su un angolo.


Allegati:
IMG_20210419_180940.jpg [ 105.47 KiB | Osservato 6793 volte ]
IMG_20210419_180914.jpg [ 59.34 KiB | Osservato 6793 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:12
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Quando si rimonta la carrozzeria ci si rende conto (almeno questa è la mia opinione, a lavoro ultimato) che assottigliare la zavorra non è indispensabile perché quando il modello è sul plastico l'effetto di profondità sul varco che è stato effettuato è comunque assicurato, quasi indipendentemente dallo spessore che è stato eliminato.


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:15
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma

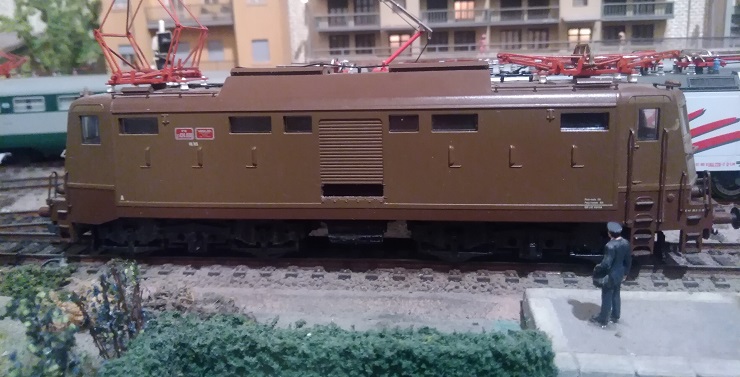

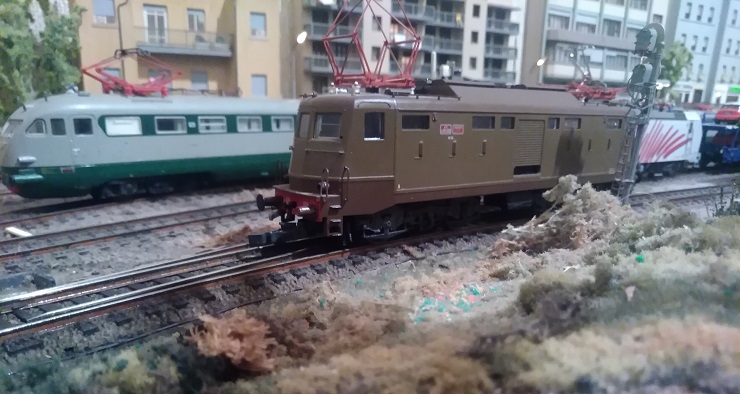

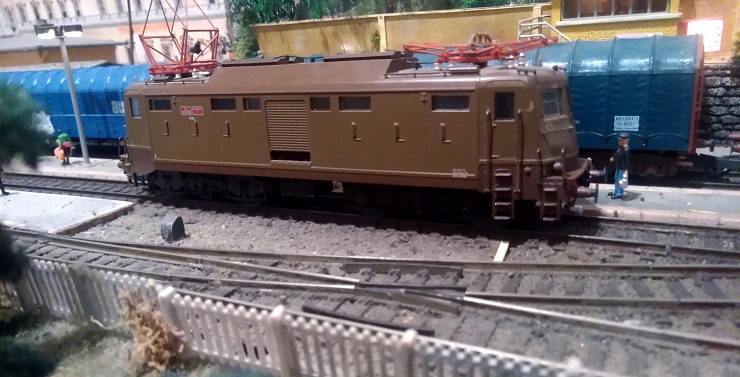

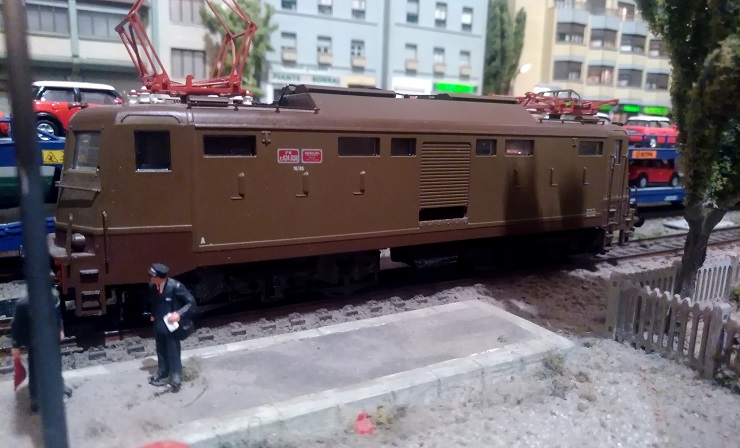

Concludo con qualche foto del modello sul plastico.
A piacere si può effettuare, come ho detto, la modifica anche sull'altra parte della carrozzeria.

Intanto abbiamo "personalizzato" un modello dandogli un tocco di originalità.


Allegati:
IMG_20210419_184618.jpg [ 120.59 KiB | Osservato 6789 volte ]
IMG_20210419_183743.jpg [ 122.3 KiB | Osservato 6789 volte ]
IMG_20210419_183426.jpg [ 112.53 KiB | Osservato 6789 volte ]
IMG_20210419_183552.jpg [ 118.08 KiB | Osservato 6789 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:18
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Quando metterò mano al lato opposto della cassa rifinerò ulteriormente la parte che avete visto, in modo tale di raggiungere un risultato ottimale.

Queste sono le foto che ho fatto subito dopo aver quasi terminato il lavoro e mentre giudicavo l'effetto sul plastico, con il locomotore in sosta e in movimento.


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:27
Non connesso

Iscritto il: martedì 27 giugno 2006, 17:48
Messaggi: 1777
Località: Granducato di Toscana
Bravo , fa un bell' effetto , io avevo pensato alla stessa operazione sul D 343 Roco ma per ora … i lavori sono rimandati .
Giancarlo


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:40
Non connesso

Iscritto il: giovedì 12 gennaio 2006, 8:53
Messaggi: 6169
Località: Bruschi
Non mancherebbe anche un mancorrente di fianco alla saracinesca.?.


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 19:59
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Ciao Claudio.

Prima dell'elaborazione mi sono documentato, sia per quel che riguarda foto, sia per eventuali modifiche fatte alla carrozzeria del prototipo.

Ho letto, quindi, che la scaletta e il mancorrente a lato della saracinesca vennero tolti. Ovviamente il vano all'interno delle saracinesche non fu quasi mai usato come portabagagli e in qualche caso vi fu ubicata, come ben saprai, una caldaia per le carrozze sprovviste di riscaldamento elettrico.

Comunque, anche se scaletta e corrimano furono tolti, forse - visto che la saracinesca adesso è aperta e quindi si suppone che a qualche scopo veniva utilizzata - penso che sarebbe meglio, come tu suggerisci, di inserire almeno il corrimano. Quando metterò mano alla parte opposta rimedio alla mancanza... poi devo pensarci su e decidere se riabilitare anche le scalette. Grazie del suggerimento. In ogni caso vado a cercare altre foto...


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 20:21
Non connesso

Iscritto il: venerdì 13 aprile 2007, 10:51
Messaggi: 933
Mi permetto di sconsigliarti di aprire la saracinesca anche dal lato opposto. Il perché è semplicissimo: in tale assetto sarebbe al vero possibile vedere da una parte all'altra del mezzo. Ma ovviamente è impossibile vedere contemporaneamente i due fianchi, quindi concettualmente sarebbe un locomotore sempre con UNA sola saracinesca alzata. Ed allora concetto=realtà: che lo sia davvero, no?


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 20:34
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Il Masselli

Osservazione giustissima. Infatti avevo fatto la tua stessa considerazione.

L'unico motivo che mi spingerebbe a "sfondare" pure dall'altra parte è che il mio plastico "corre" su quattro pareti e l'operatore sta al cento. Quindi si vede sempre il locomotore da una parte sola e poco importa come sia quindi sistemata la saracinesca dall'altro lato.

Intervenendo su entrambe le fiancate io ho la possibilità di vedere sempre la loco con la modifica. La parte opposta, che è nascosta alla vista, quindi si potrebbe immaginare con la saracinesca chiusa. Se poi si vuol essere ligi alla realtà oppure se il modello viaggiasse su un altro plastico nel quale a seconda del tracciato ora si vede un lato, ora l'altro, allora bisogna per forza lasciare una saracinesca abbassata.


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 20:38
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
Sempre a proposito della pertinente osservazione di Claudio

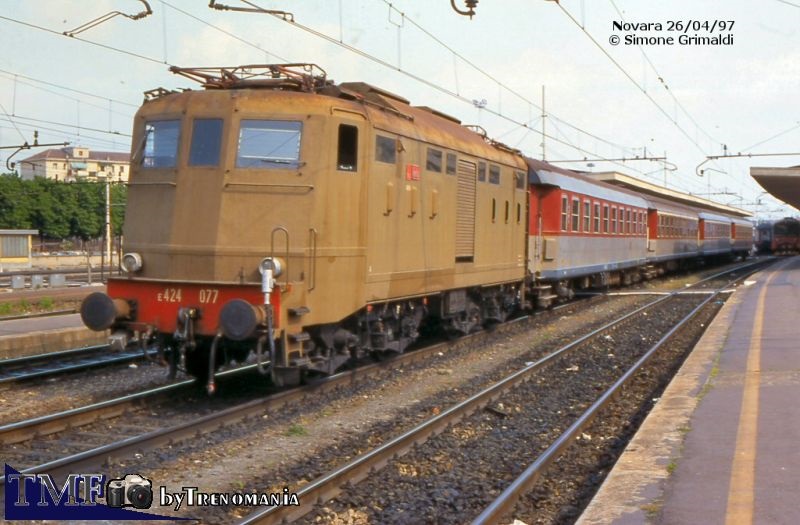

Foto presa da Trenomania.

Questo 424, fotografato nel 1997, con la saracinesca un po' sollevata, ad esempio, non ha il corrimano laterale. Ma penso che lo metterò.


Allegati:
E 424 1997.jpg
E 424 1997.jpg [ 129.28 KiB | Osservato 6740 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 21:17
Non connesso

Nome: Lorenzo Mazzitelli
Iscritto il: giovedì 14 gennaio 2010, 14:43
Messaggi: 804
Località: Villach - Austria
non ho al momento modo di verificare come fosse attrezzata l'unità che hai come modello ma, mi pare che il mancorrente fosse presente solo in accompagnamento alla scaletta di accesso al vano bagagli per agevolare la salita con quest'ultima...


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 21:43
Non connesso

Iscritto il: martedì 7 aprile 2015, 17:35
Messaggi: 2182
Località: Roma
mazy ha scritto:
non ho al momento modo di verificare come fosse attrezzata l'unità che hai come modello ma, mi pare che il mancorrente fosse presente solo in accompagnamento alla scaletta di accesso al vano bagagli per agevolare la salita con quest'ultima...


Ciao mazy. Veramente in Rete ci sono parecchie foto del 424 senza scaletta, ma solo col corrimano (e non so a cosa servisse se avevano tolto la scaletta; forse non avevano completato l'opera e il corrimano era rimasto dov'era).

Ci sono poi - come dicevo - foto del locomotore con la saracinesca un po' sollevata, privo di scaletta e corrimano.

Se hai notizie che possono essere utili per il modello che ho E 424 038 - Dep. Pistoia fammi cortesemente sapere. Grazie!


Top
 Profilo

 Oggetto del messaggio: Re: APRIAMNO un po' le saracinesche del 424
MessaggioInviato: lunedì 19 aprile 2021, 21:57
Non connesso

Nome: Lorenzo Mazzitelli
Iscritto il: giovedì 14 gennaio 2010, 14:43
Messaggi: 804
Località: Villach - Austria
Pierpaolo mi son dimenticato di scrivere un pezzo di frase mea culpa.. salvo le classiche eccezioni di cui le FS erano stracolme... comunque ho notato anche io alcune locomotive con mancorrente ma senza scaletta come la restaurata 005 mi pare.. purtroppo iosono in Austria e tutti i miei libri sono a Udine e non li posso consultare :oops: :oops:
