Il modo in cui procedono i lavori sul locomotorino di Chieti e le prime proposte dei partecipanti
mi portano a lanciare questo secondo filetto di autocostruzione più azzardato.

Proviamo a fare in cooperativa la carrozza cellulare K 48 107 delle FS ordine del 1911.

Foto della carrozza allo stato d'origine sul libro di Voltan " Le carrozze italiane",
foto allo stato attuale (piuttosto rimaneggiato) su http://trenoincasa.forumfree.it/?t=46643946
disegno in H0 disponibile su Pescaraferr nel Database dei rotabili e figurino sul libro citato del Voltan.

Si tratta di una carrozza a cassa in legno quindi con una curvatura delle fiancate molto caratteristica.

Per il telaio si puo' attingere a quello di qualche carrozza a terrazzini con passo 4800mm

Notare il numero sterminato di scarichi dei buglioli lungo le fiancate.

Nello stato 1911 c'e' da rappresentare l'illuminazione ad olio sul tetto.

Insomma qui la cooperazione nell'analisi del disegno e nel rimediare altre immagini e' fondamentale
per evitare svarioni.

Una domanda ve la faccio subito: le due fiancate saranno state simmetriche?

Io vado avanti con i disegni costruttivi in H0.

Chi mi ama ( in senso fermodellistico ) mi segua

Antonello

Bene. Per quello che mi riguarda posso basarmi solo sul materiale in rete perché non ho il suddetto libro.
Per quanto riguarda gli scarichi e quindi la suddivisione interna della carrozza mi vien da pensare che fosse simmetrica, tante celle sui lati ed un corridoio centrale con le due porte al centro.
Per le foto ci vorrebbe qualcuno di napoli o vicinanze che facesse un salto a pietrarsa.
Mandi max

In base a disegni e foto trovati esistono almeno tre versioni da fare.

Eccovi il K 48 107 derivato dalle tavole di Briano.



il cui pdf potete trovare qui in scala H0

Stasera o domattina metto in linea gli 'esecutivi' o perlomeno la mia ipotesi.

Seguira' il K 48 126 che differisce nel mancorrente longitudinale, la pedana lunga quanto la carrozza,
un areatore e la scaletta sul fianco.

Antonello

NB disegno modificato alle 19:30 del 18/07/2010 vers. 1.2

posso fare lo sfacciato e chiederti i dxf o dwg?
Altrimenti me li rifaccio.
Mandi, max

Nello spirito di questo filetto, del precedente e dei prossimi ecco qui i file dxf


disegno d'assieme

taglio pezzi

Antonello

grazie Antonello, saròlieto di condividere imiei disegni.
Mandi, max

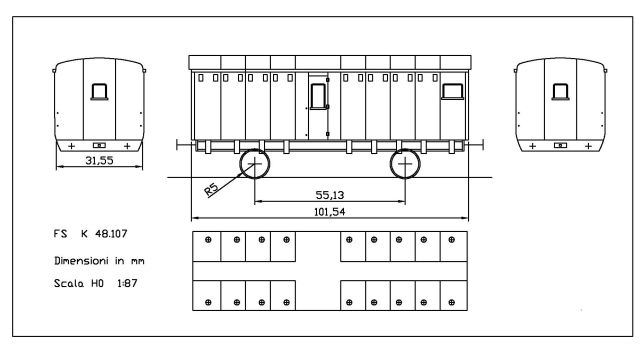

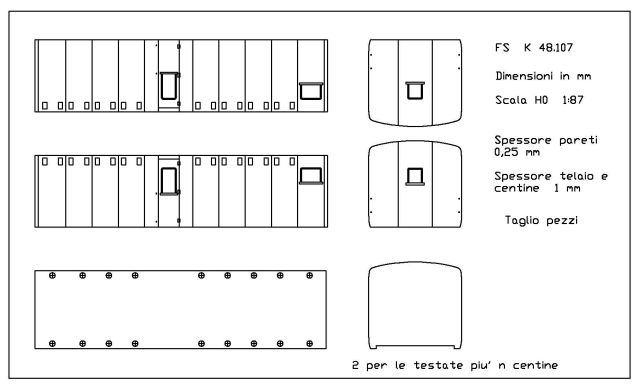

Eccoci al taglio pezzi del K 48 107



ecco il relativo pdf, sempre in scala H0

clicca qui

Ho preparato anche uno schizzo d'insieme del montaggio: siano benvenuti consigli e critiche



Le dimensioni dei pezzi sono basate su uno spessore delle pareti di 0,25 mm; se usate materiale di spessore
diverso dovete tenerne conto.

Mi sono basato su antichi articoli di riviste inglesi dove spiegavano come costruire le loro carrozze
con pannellature in plasticard su un robusto telaio.

Forse occorre qualcosa per vincolare fra di loro le centine.

Per i piu' pazzi, si potrebbero ricreare gli interni.

Antonello

By the way, Max, ho antenati di Udine : salutamela

Antonello

ottimo lavoro Antonello

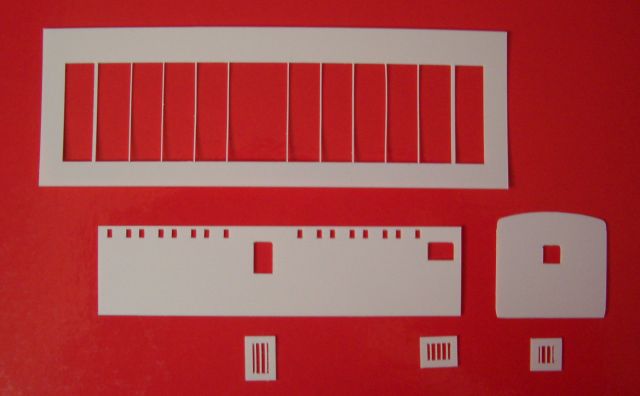

Cad e plotterino al lavoro

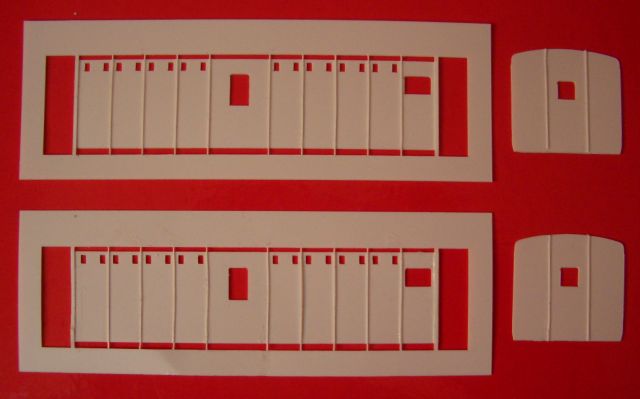

Ecco i componenti di una semicassa



Come potete vedere mi sono dato alle follie e ho realizzato anche le sbarre ai finestrini



Spessore plastikard delle pannellature 0,25 mm

Le modanature sono larghe 0,5 mm

Antonello

Le sbarre in realta' son state un esercizio per vedere fin dove potevo arrivare ( mi andranno bene per i bagagliai )

Lo sportello centrale aveva una griglia a losanghe e il finestrino a destra sbarre orizzontali e verticali.

Antonello

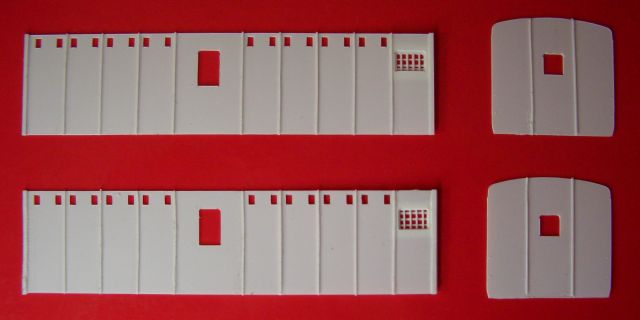

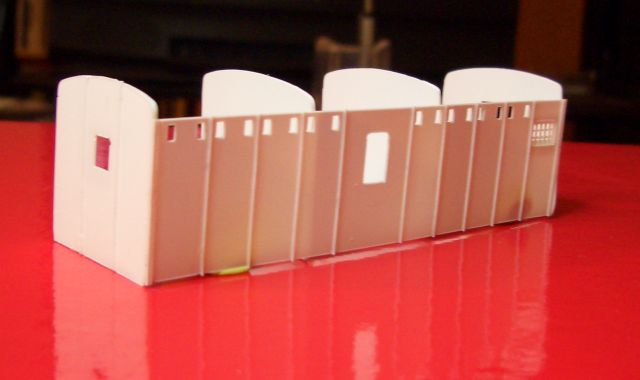

Ecco terminate le pannellature esterne



Antonello

Bellissimo Antonello, stavo buttando giù nelle settimane passate un paio di schizzi per dei bagagliai a due assi e cassa in legno e per dei carri riscaldo; la tecnica che pensavo di utilizzare è esattamente la stessa che vedo spiegata da te, il che mi trasmette un senso di fiducia non da poco. Un filetto fantastico.

bel lavoro Antonello! Certo cheil plotterino d'ha una bella mano. Io non vedo l'ora di finire la cnc per usarla co e plotter da taglio montando una fresetta oppure una punta o lama.
Io oggi mi son dedicato un'attimo al locomotorino e ho fatto le travi dei longheroni, un prototipo di scalain plasticard 0,25 che mi ha in parte soddisfatto.mi manca la stuccatura per poi passare a lisiare con la carta vetra ad acqua. Ho poi abbozzato delle balestre ma erano pietose e le ho tolte.

Devo vedere di preparare i pezzi del K per non rimanere indietro.
Notte, mandi max

Dal disegno alla pratica in pochi minuti ( col plotterino )






Questi lavori a suo tempo li ho fatti con taglierino e limetta, ma ci mettevo mesi e magari buttavo tutto
perche' il finestrino era un po' storto.

Antonello
