dopo un discreto periodo di inattività per carenza della "vena costruttiva" ho ripresola costruzione e protipazione di carri, e così mison tolto un sassolino dalle scarpe.
E da quando ero piccolo che dsideravo avere un Poz e cosi ho aprofittato dell'occasione per realizzarmene uno come volevo.
Il carro in questione venne realizzato in 1100 unità e quindi aveva una discreta presenza nel parco merci FS appena unificato e se ne potevano vedere ovunque in composizioni perci, per trasporti massi, tronci, tubi, automezzi...insomma plurivalente.

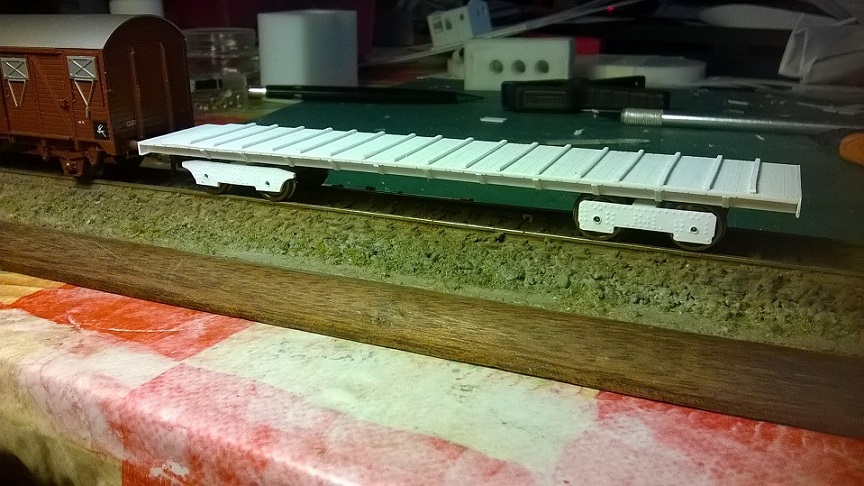

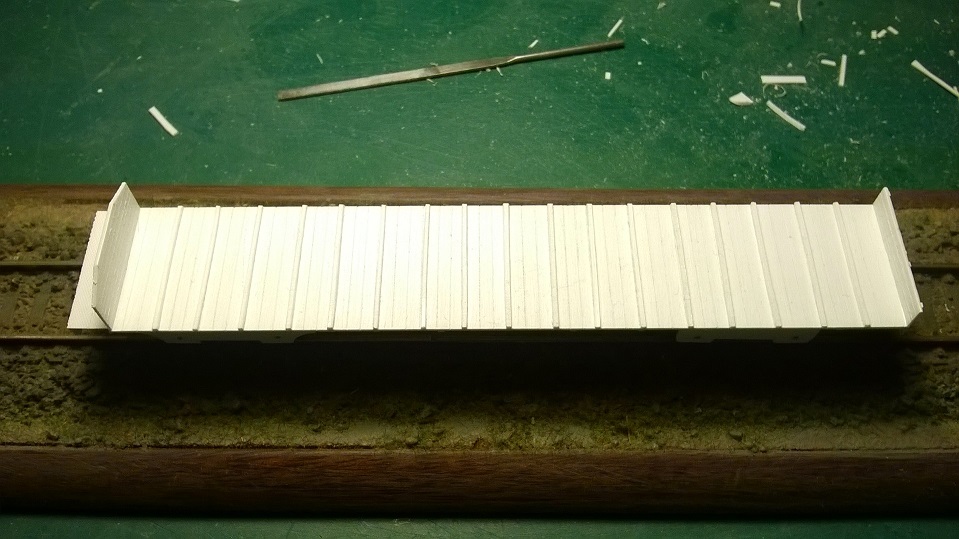

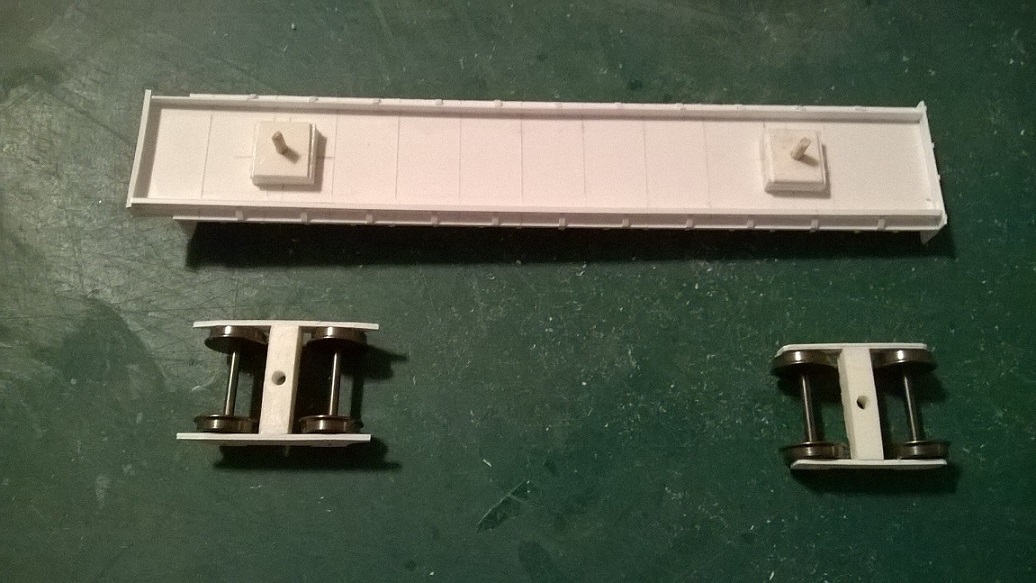

La costruzione è semplice, costituita da due lastre di plasticard da 5/10 di cui quella superiore "striata" per la simulazione del legno, riporta anche la spaziatura del tavolato; i longheroni sono sempre in plastiacrd da 5/10 con bordino da 2/10 a simulazione del bordo del longherone.
I rinforzi del telaio son semplicissime striscioline di 2/10 larghe 1 mm.
la testata e la spondina son sempre in plasticard striato con delle striscioline per simulare le cerniere.

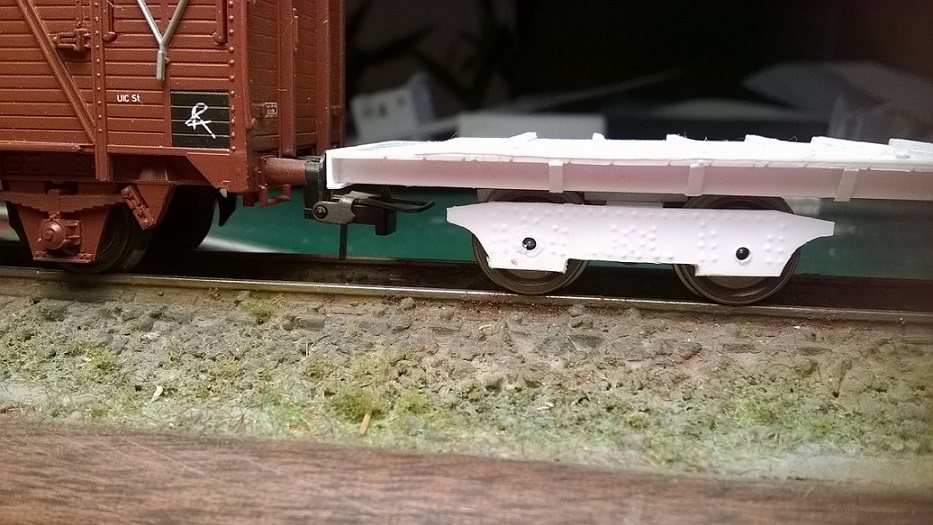

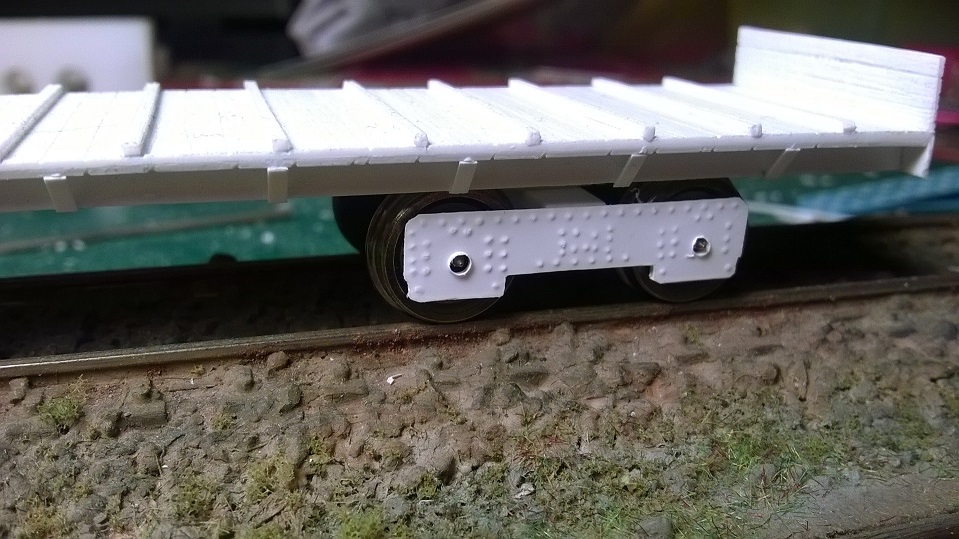

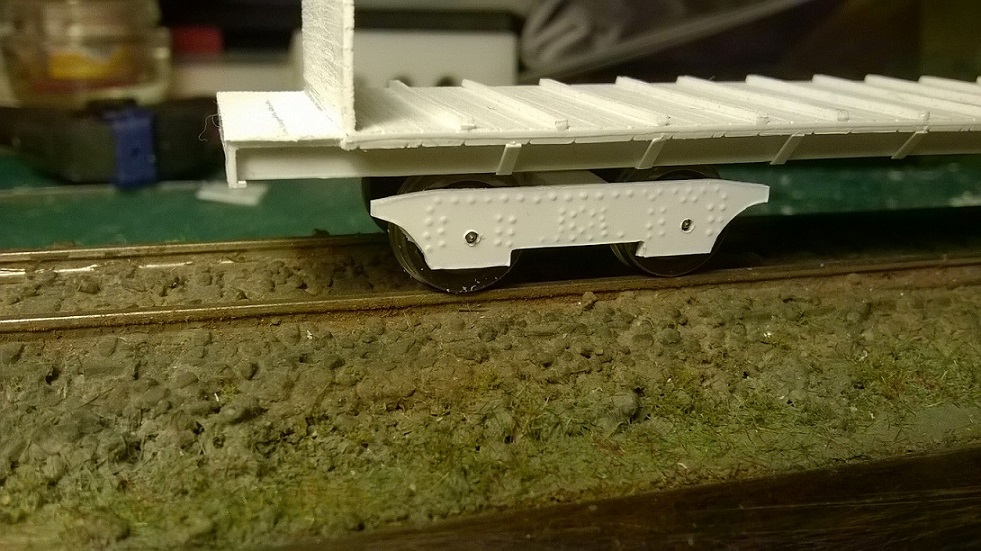

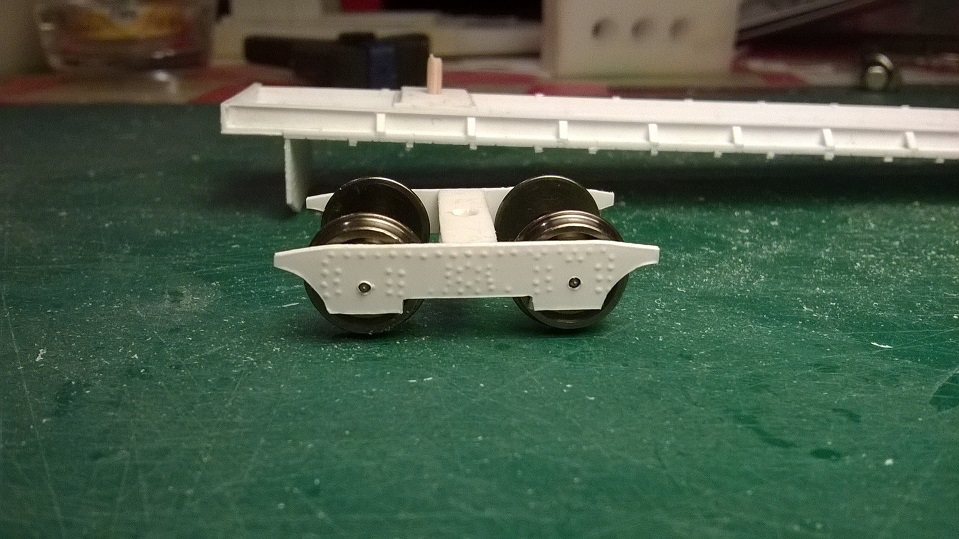

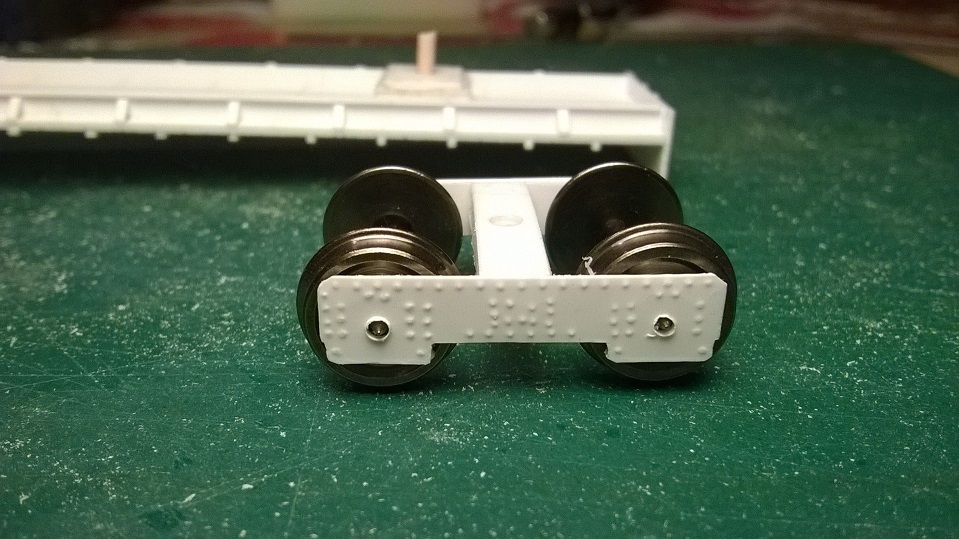

I carrelli....sono un P e un Pf, interamente fatti in plasticard con le chiodature (non saranno perfetti ma meglio che lisci).
mancano garitta e stanti ma sto pensando di realizzare la garitta aperta...poi i predellini e il tirante sotto telaio.

Nota dolente....timone di allontanamento da studiare una soluzione oppure opera di reverse engignering

a voi commenti e critiche
mandi, max


Allegati:
WP_20141217_016.jpg [ 230.81 KiB | Osservato 9643 volte ]
WP_20141217_015.jpg [ 235.56 KiB | Osservato 9643 volte ]
WP_20141217_014.jpg [ 240.58 KiB | Osservato 9643 volte ]
WP_20141217_012.jpg [ 196.3 KiB | Osservato 9643 volte ]
WP_20141217_011.jpg [ 213.97 KiB | Osservato 9643 volte ]
WP_20141217_010.jpg [ 233.48 KiB | Osservato 9643 volte ]
WP_20141217_009.jpg [ 216.85 KiB | Osservato 9643 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Costruzione: Poz 1906-1919
MessaggioInviato: mercoledì 17 dicembre 2014, 21:48
Non connesso

Iscritto il: domenica 1 novembre 2009, 20:26
Messaggi: 1739
Località: udine collinare

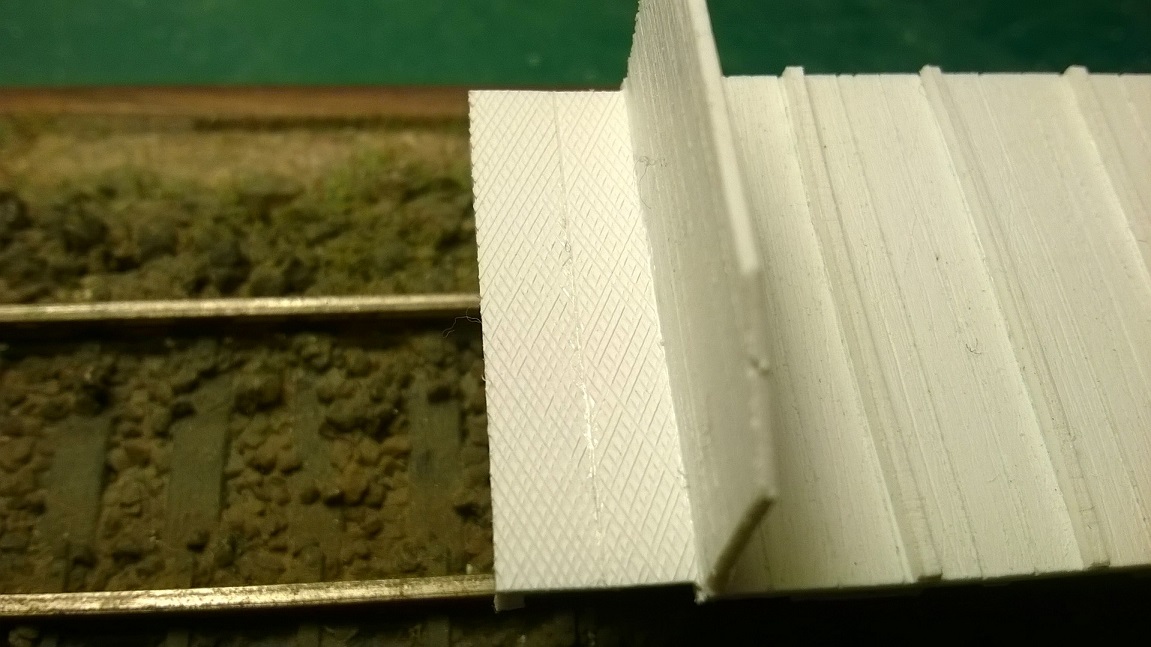

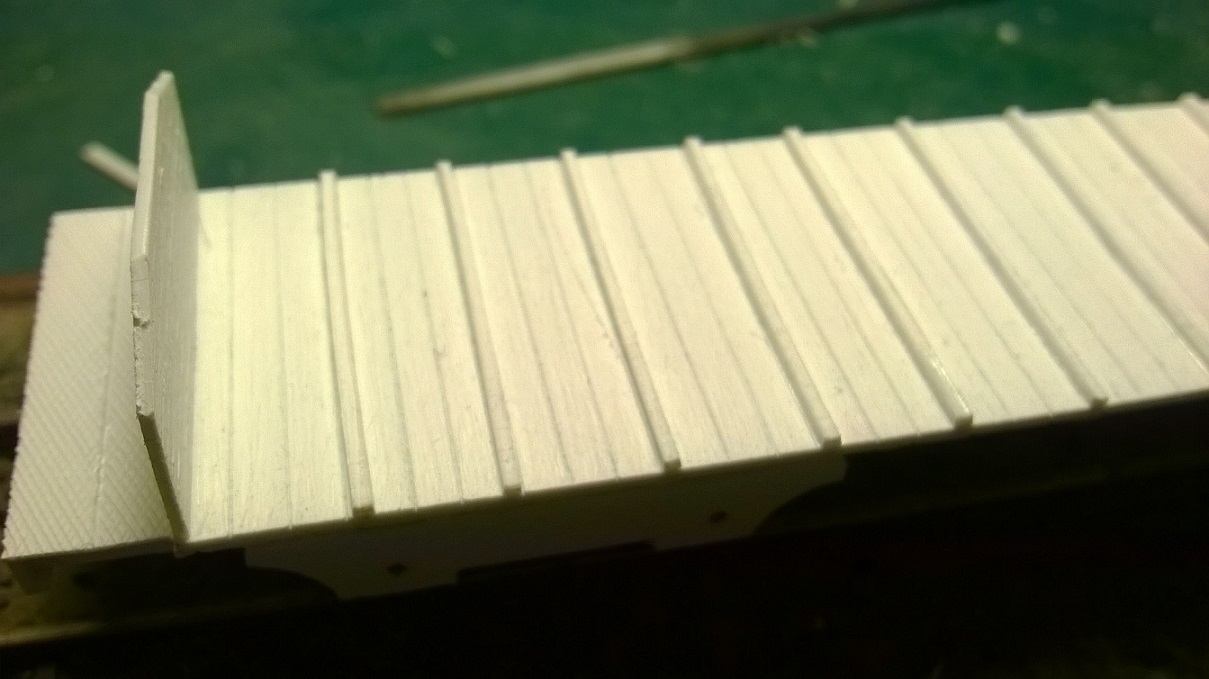

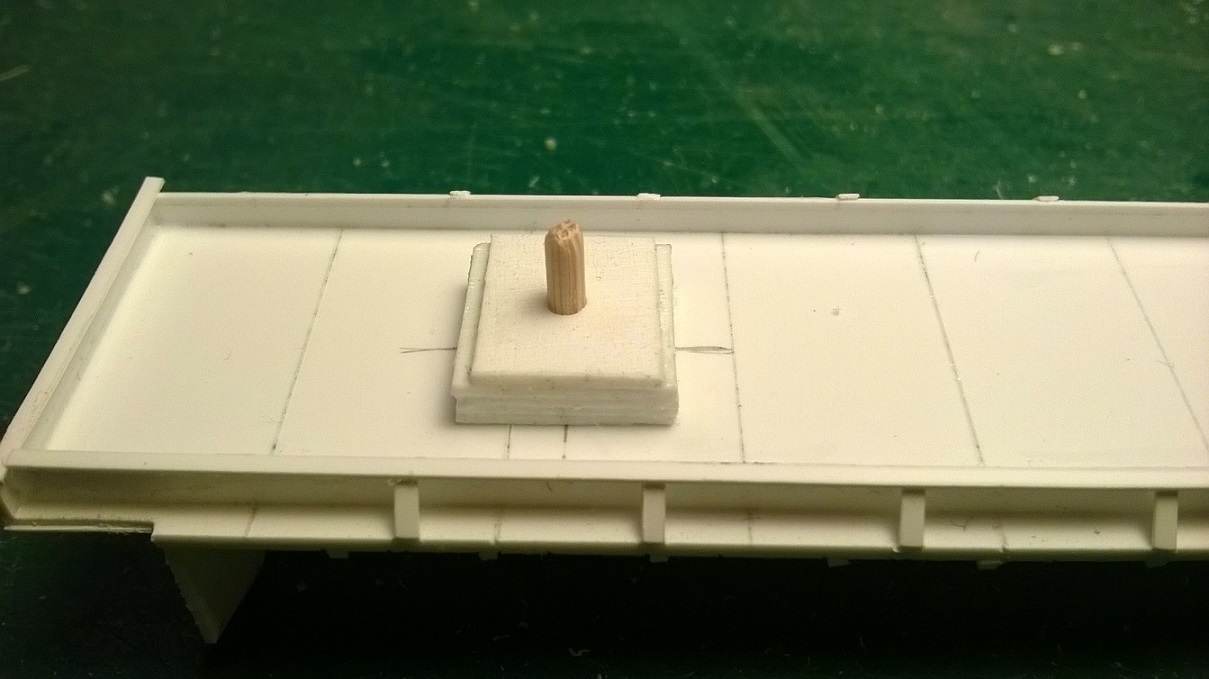

aggiungo queste foto perchè un grande occhio che non commenta ma vede il forum sta facendo lo stalcher perchè non crede che ho usato uno stuzzicadente.....
