Dopo il PV 697300, che è in attesa di capire di che colore debba essere verniciato, son passato alla realizzazione di un'altro carro un pò particolare. Il carro in questione non è esemplare unico ma bensì venne realizzato in 5 esemplari, la sua particolarità è di essere un carro a culla, ovvero anche se a due assi il carro ha dei supporti al centro che permettono di caricare opere di ingombro notevole che non potrebbero essere trasportate su carri pianali normali.
Qui di seguito alcune foto del carro in via di relizzazione.....mancano i rinforzi di testa e da capire come "nascondere" il cinematismo del gancio dato che il piano è tutto aperto.



Il carro è realizzato tutto in profilati d'ottone lavorati a lima per ottenere le giuste quote e saldato a stagno, unici particolare non costruiti sono le boccole e i futuri respingenti



mandi, max

Bel lavoro max, complimenti!

Su tutto treno n° 97 c'è un'articolo sui carri per trasporti eccezionali. Purtroppo l'unica foto presente del carro che hai realizzato ce l'hai già, anche se questa è a colori. Se ti serve per la verniciatura, te la scansiono.

Alex

grazie alex, ben venga! Ho provato a fare delle prove con foto di carri di diversi colori trasformando le foto in b/n. Se non sbaglio é in rosso vagone.
Grazie, mandi, max

Altre foto nei set di Alessandro Albè:
http://www.flickr.com/photos/alcoalbe/sets/

Infatti le foto che ho a disposizione arrivano proprio da quel set di altissimo valoreper me, al di la del mio interesse verso questo tipo di carri, ma di importanza storica perché poco si sa di questi mezzi.
In realtà ci sarebbe una terza foto presa da un sito di una ditta che si occupa di trasporti in cui si vede un pv come quello in questione in composizione ad un convoglio speciale formato da vari carri.....purtroppo la foto é piccola e la ditta non mi fornisce gli originali.
Bisognerebbe poter accedere all'archivio della Franco Tosi chissà foto di quel tipo che hanno in archivio, peccato che ora é in mano ad una ditta indiana se ho ben capito.
Mandi e grazie
Max

Perdonami, max, ma controllando sulla rivista la foto è identica a quella che hai, cioè in bianco e nero.

Alex

nessun problema alex, tranquillo, d'altronde foto di questi carri sono rare e quelle poche che ci sono son sempre le stesse che girano. Grazie dell'aiuto ma mi sa che ho già quell'articolo di cui dicevi, interessante almeno per le date delle foto.
Vediamo se vado avanti a far turni, così ho un paio d'ore al giorno da dedicargli, a meno di impegni "famigliari".
mandi, max

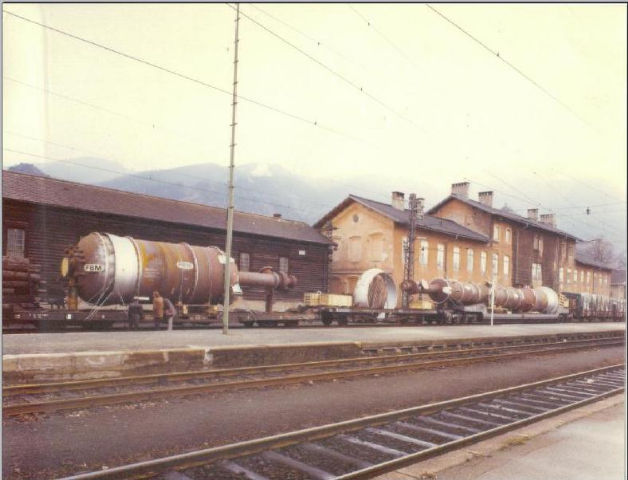

Ed ecco la foto che dicevo, si vede da lontano, ma il problema di base è che in questa foto sembra rosso, cosa che confermara la mia prova di cambio colore/BN e che conferma inoltre quello che dice l'autore dell'articolo sul Pv 697300 in cui dice di aver visto carri di questo tipo in rosso vagone.



qualcuno può aiutarmi nel saper che colore deve essere? Intanto continuo la costruzione
mandi, max

Aggiungo la Tavola 3130 dell'album dei "carri scoperti FS e privati per trasporti speciali" relativa al Carro Ui (poi Uikk): mi pare simile, se non lo stesso. Spero ti sia utile. Purtroppo non ho foto...
saluti
Michele





PS: complimenti per le tue opere.

grazie per i complimenti dep.sv
Per quanto riguarda il disegno che hai postato é proprio quello su cui mi son basato per realizzare il mio modello, l'unica cosa in cui differisce é la presenza della I più esterna che collega le testate, penso sia stata applicata in seguito.
Mandi, max

Con un pizzico di tempo ho rifatto tutti i pilastrini perchè erano troppo "limati" e ho sperimentato vari modi per realizzare i due elementi esterni che presentano uno scasso nel travetto verticale.....questo è appena stato saldato. Vediamo se con un pò di tregua dal lavoro riesco a terminare tutti gli archetti e i rinforzi.
Posto la foto del particolare per eventuali critiche, tenete conto che il pezzo è costituito da un profilato da 1,8x1,4x8,6 con saldato ai lati due pezzetti di lamierino da 1/10



mandi,max

Aprofittando del maltempo ho trovato un pò di tempo per continuare il lavoro. Rifatti i pilastrini esterni con lo scasso, saldati e iniziato a saldare i tiranti orizzontali.



mandi, max

Dopo aver dissaldato tutto il carro perchè non mi tornavano le misure e perchè certi particolari da saldare non era possibili da montare con le fiancate montate ho rpovvedutto a rimontare il tutto come si deve, ora voglio sperimentare una fiancata con la tiranteria fatta in plasticard da 0.25 mm. Quella che si vede in foto è realizzata con lamierino da 2/10 ma in 3 pezzi e la giunzione si nota.
A voi le critiche





mandi, max

Max, l'hai poi finito il carro?

Alex

son fermo, devo trovare una soluzione utile per gli assi, penso a degli assi finescale....ma tranquillo che dopo verona lo riprendo in mano, è troppo bello per non finirlo!
