Grande TipoMilano!
dimmi solo una cosa, i fili di robot-italy sono duri o morbidi?

mi confermi che il connettore è questo?

Cavo + Connettore da PCB tipo JST SH - 6 poli

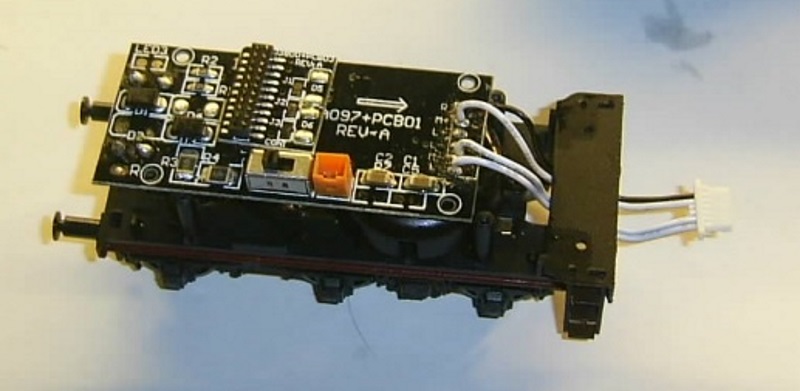

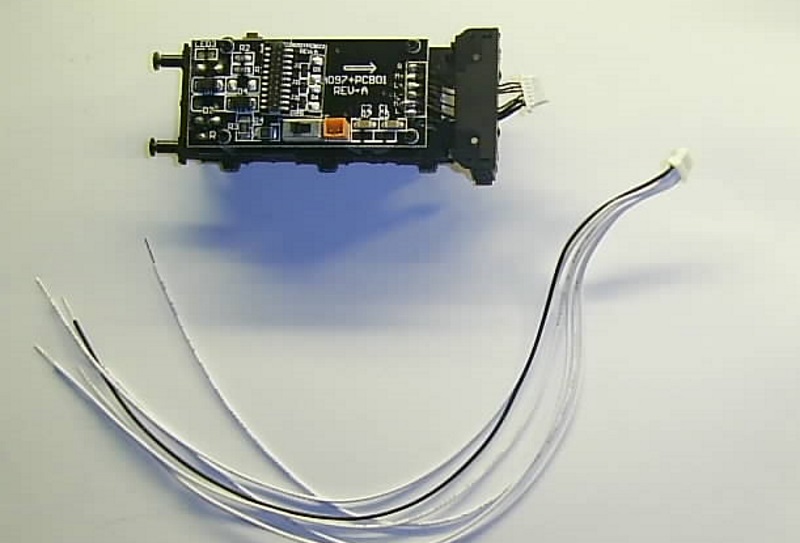

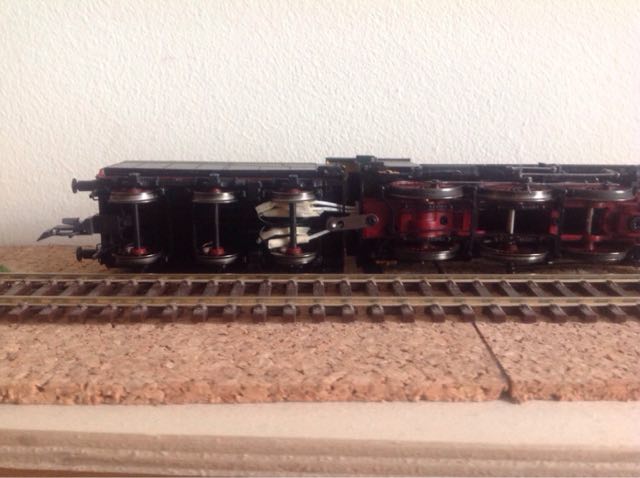

Ecco una foto da sotto (curiosamente i cavi nuovi sono tutti bianchi tranne uno), ho tagliato quelli che non servivano.

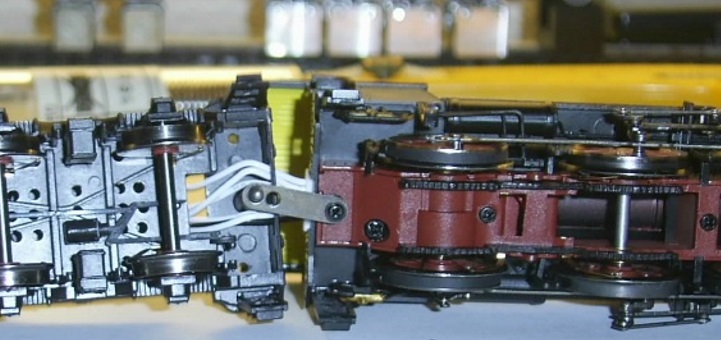

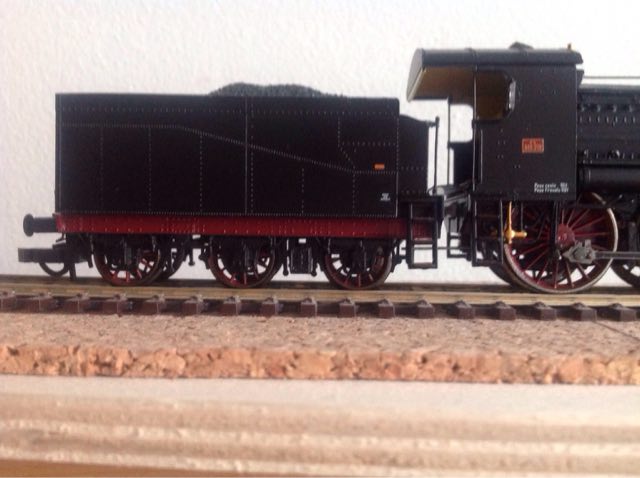

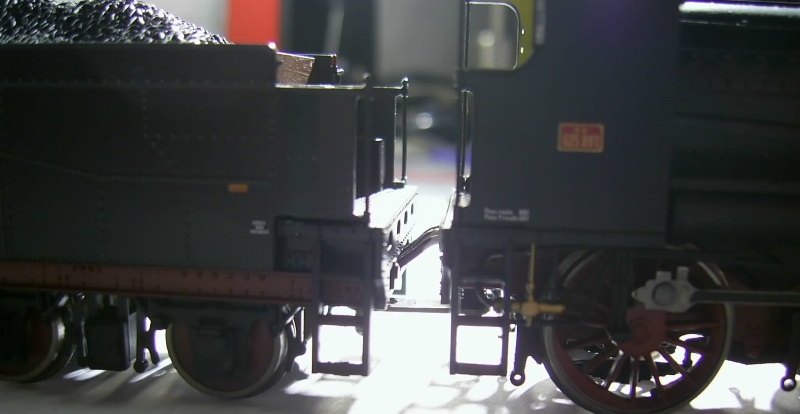

La foto dal fianco mostra che l'intervento è invisibile, e sicuramente sarete meno rozzi di me nell'esecuzione.

Non è elegante, ma funziona!


Inviato dal mio iPad utilizzando Tapatalk

ti dico che è un'ottima idea fare i cavetti che arrivano fino al tender e poi da li con un ginocchio (piu sottile o utilizzando spadine con angolo) di 90° salgono nel PCB.
soluzione fattibilissima e molto robusta...

si puo fare piu bella e pulita senza dubbio e la farò invisibile, ma quello che conta è l'idea che è ottima. Nelle connessioni filo grosso/filo sottile basta mettere un po' di termorestringente e colorare i fili bianchi di nero.

PS.ho controllato adesso e ho notato che Oskar nella 685 ha fatto i cavetti del connettore molto ma molto piu lunghi delle signorine.... bah, se n'erano accorti quindi... Ora sono andato a controllare tutte le oskar e mi sono accorto che pure una 640 aveva un filo saltato, ma non influenza nulla, strano. Quindi, con tutte le attenzioni del mondo e quanto ne vuoi, ho la 625, 640 e 623 che hanno almeno un o piu fili staccati nello spinotto. Nonostante Lucariccione non sia d'accordo, penso che sia dovuto ai fili troppo corti. Maneggiando spesso la locomotiva o facendo manutenzione secondo me il distacco è molto ma molto possibile.

Si, il connettore è questo:
Cavo + Connettore da PCB tipo JST SH - 6 poli

I cavi, più che duri li definirei semirigidi, comunque il tender rispetto alla macchina si muove bene, senza sforzi o impuntature.

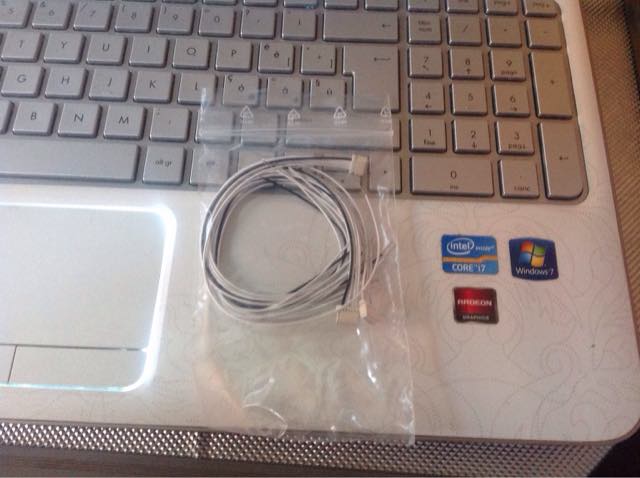

Ecco l'oggetto del desiderio, costa meno della spedizione, conviene prenderne un po' di scorta:


Inviato dal mio iPad utilizzando Tapatalk

Ciao a tutti.
Confermo quanto avete già scritto.
Ne avevamo parlato anche su DCCworld: http://www.dccworld.it/forum/viewtopic.php?f=1&t=8611
Saluti.
Michele

confrontando le mie "vecchie" oskar (due 625, due 640 e due 623) con le nuove prese dsl toscano (685 e 625 con tender da 22mc) delle ultime sfornate, si vede chiaramentre che i fili delle ultime versioni uscite sono molto ma molto piu lunghi!

quindi per evitare altre distruzioni (e difficili da riparare) procederei all'allungamento dei fili (lato tender) in modo da scongiurare future facili rotture.
appena fatto metterò un breve tutorial per i meno pratici.

per ora:

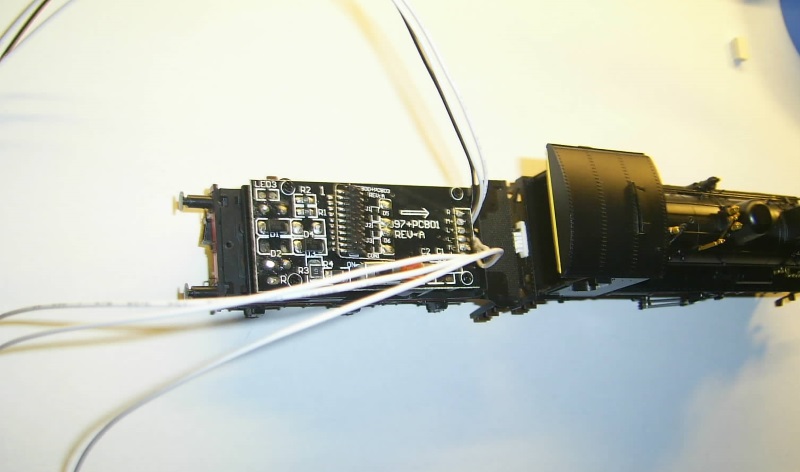

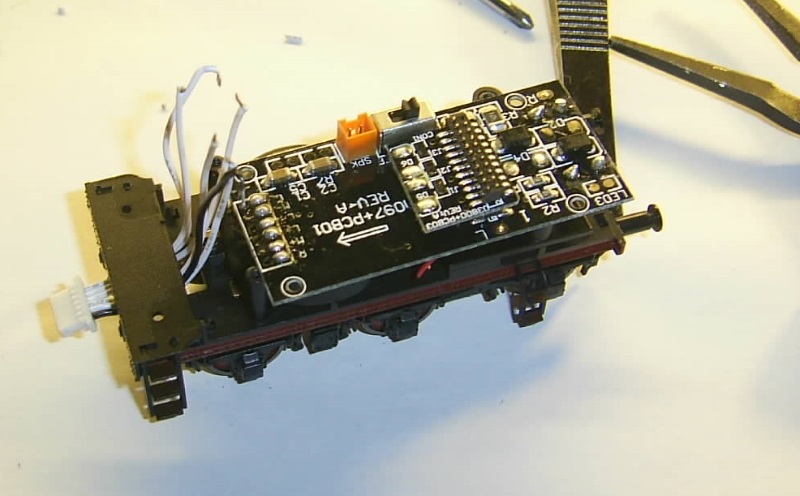

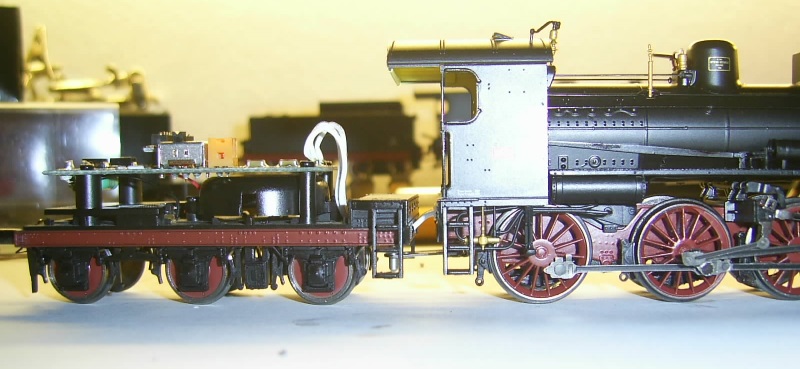

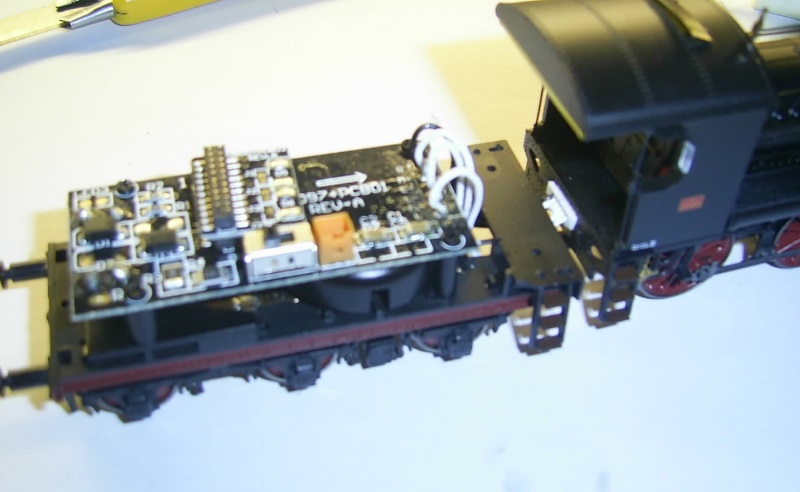

riparazione fatta con i cavetti di Robot-Italy, metto le foto del passo-passo, niente di chè, solo per chi non sa come sbrigarsela.
i cavetti vanno benissimo e la locomotiva si tira il tender senza nessun inceppamento, l'importante è dargli la giusta sagoma....

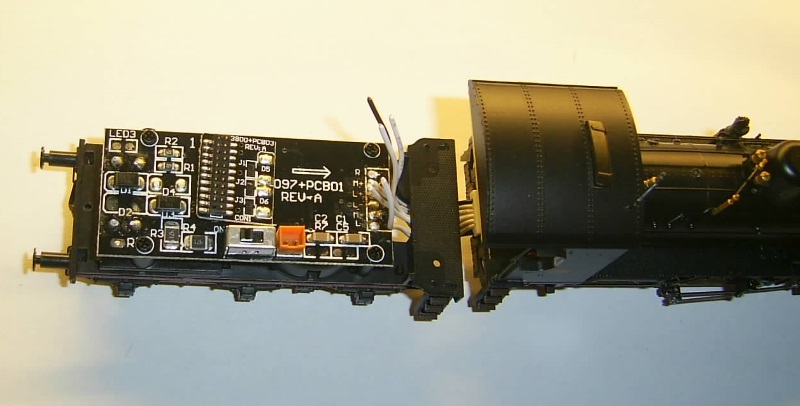

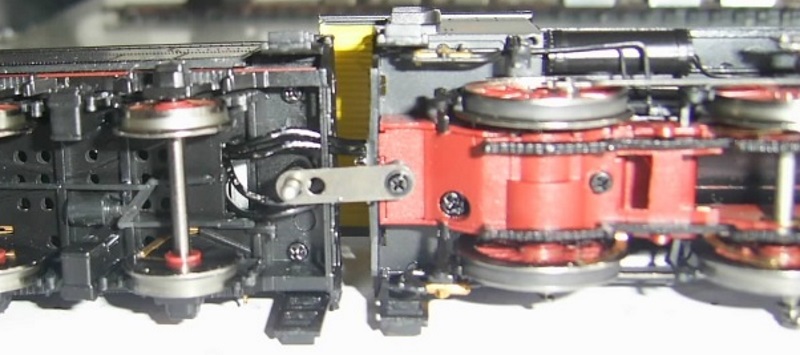

per la 625.091 ho utilizzato 4 fili perche ha i fanali elettrici non illuminati, ma in ogni caso ho provato anche con 6 e non cambia nulla (vedi foto di pancia con 6 cavetti locomotiva-tender)

le piste sul PCB da saldare sono:

R binario dx
M+ motore positivo
L+ luce positivo(non connesso)
L- luce negativo(non connesso)
M- motore negativo
L binario sx


problema risolto!

Rispolvero questa discussione per aggiornare le informazioni alla luce di quanto appurato di persona e di quanto reperibile oggi sul mercato.

I connettori dal tender alla locomotiva OS.KAR appartengono alla serie SH della casa JST.
Sono dei connettori con passo (distanza tra i contatti) di 1 mm che montano dei contatti a crimpare.
La crimpatura del contatto sul filo è previsto che sia eseguita dall'utilizzatore con apposito attrezzo.
A questo indirizzo trovate il datasheet della JST: https://www.jst.co.uk/downloads/series/eSH_(14-08-05).pdf

La variante utilizzata da Os.Kar è quella a 6 poli with protrusion (con flangia).
Il codice JST del guscio (parte in plastica) è: SHR-06V-S-B.
Il codice JST del contatto a crimpare è: SSH-003T-P0.2-H (ne occorrono 6 per ciascun guscio).
I fili utilizzabili per questi connettori hanno una sezione compresa tra 0,032 e 0,08 mmq (AWG32-AWG28) con diametro esterno dell'isolante compreso tra 0,4 e 0,8 mm.
L'attrezzo (pinza) per crimpare i contatti sul filo deve pertanto essere idonea a queste dimensioni del filo.

Attualmente per 58,70 € compresa spedizione è possibile acquistare su Amazon.it l'occorrente per tentar di realizzare in proprio 10 connettori cablati e precisamente:

N. 1 confezione da 10 gusci SHR-06V-S-B
https://www.amazon.it/gp/product/B01AIMAVJ4/ref=ox_sc_act_title_1?smid=A19GSHTT314PS3&psc=1

N. 2 confezioni da 40 contatti SSH-003T-P0.2-H
https://www.amazon.it/gp/product/B01B99ZOTM/ref=ox_sc_act_title_4?smid=A19GSHTT314PS3&psc=1

N. 1 confezione da 10 metri di filo flessibile AWG30 isolato in gomma al silicone diam esterno 0,7 mm
https://www.amazon.it/gp/product/B019W8VZ1S/ref=ox_sc_act_title_3?smid=A50DZI580G3JX&psc=1
edit 23-8-2017 ore 00:22 NON PIU' FORNIBILE - adesso disponibile quest'altro in alternativa (di colore rosso anzichè marrone):
https://www.amazon.it/sourcingmap-elettrico-silicone-flessibile-nucleo/dp/B019W8VSOW/ref=sr_1_2?s=tools&ie=UTF8&qid=1503440443&sr=1-2&keywords=sourcingmap%C2%AE+10M+30AWG+Cavo+elettrico+in+silicone+flessibile

N. 1 pinza crimpatrice economica per fili da 30 a 18 AWG
https://www.amazon.it/gp/product/B01EK8AZ3Y/ref=ox_sc_act_title_2?smid=A1LK9W1NQLJGM1&psc=1

Luigi Cartello

su aliexpress cercando JST SH trovate il kit connettore F con fili da 10 cm + connettore M a meno di un euro, spedizione inclusa.
2 kit a 2,03 €, 5 kit a 3,99 €, spedizione inclusa.

ci sono tutti i passi (1,0 - 1,25 - 2,0 - 2,54 mm), da 2 a 12 pin.

decisamente più economici e pronti all'uso.

Generalmente in 3/4 settimane arrivano.

Ciao, alpiliguri.

Che sezione hanni i fili?

ci sono centinaia di prodotti simili di diversi venditori, trovi la sezione in ogni inserzione, ne ho aperte 3 a caso e ho trovato 26 e 28 AWG. Comunque c'è scritto nella descrizione.

Quelli da decoder 0,04mmq (AWG 31)

ritiro su questo argomento: cerco la sequenza esatta dei fili di connessione dal tender alla locomotiva una 640, ma credo che sia uguale alla 625 e altre vaporiere), si sono staccati 3 cavetti e vorrei risaldarli, ma non vorrei sbagliare. la sequenza considerando lo spinotto connesso nella loco.
