Aiuto per casello FS

Bomby

Interessante la presenza della latrina all'interno dell'edificio con tanto di fossa biologica! Una cosa non comune all'epoca, quantomeno nelle campagne.

cedro

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio ad una scala

Allegato:

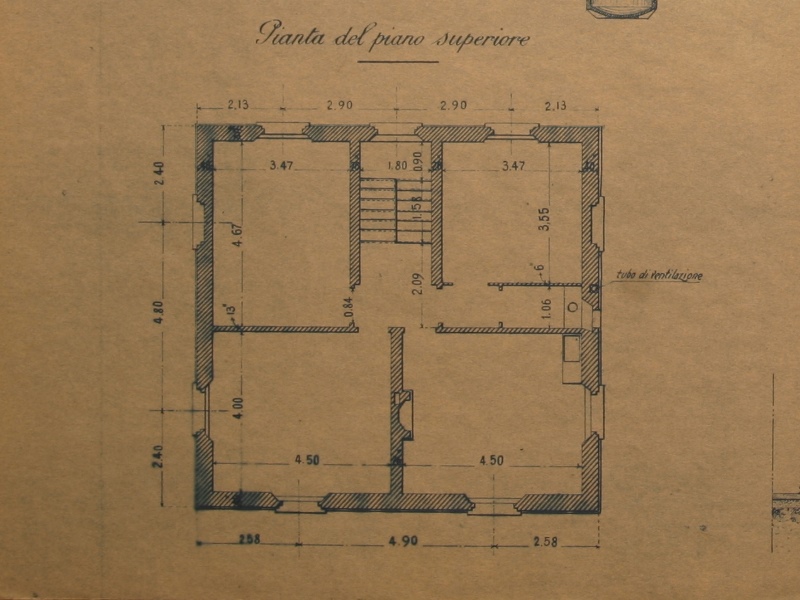

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio ad una scala 007.jpg [ 168.07 KiB | Osservato 3505 volte ]

Allegato:

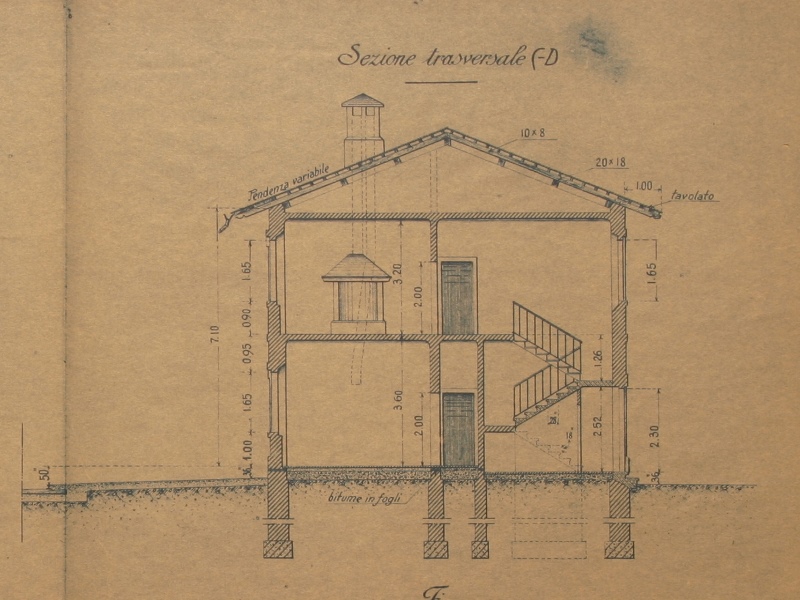

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio ad una scala 008.jpg [ 192.62 KiB | Osservato 3505 volte ]

Allegato:

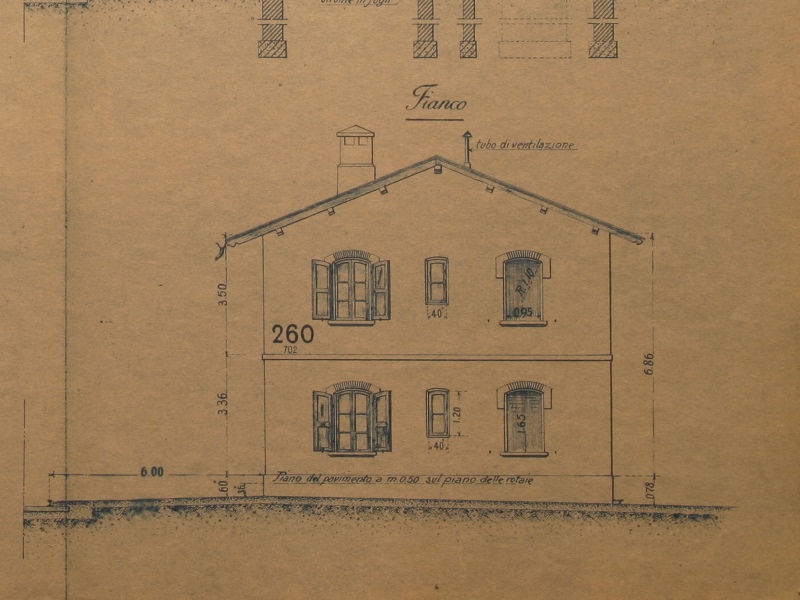

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio ad una scala 009.jpg [ 181 KiB | Osservato 3505 volte ]

cedro

Bomby ha scritto:

Interessante la presenza della latrina all'interno dell'edificio con tanto di fossa biologica! Una cosa non comune all'epoca, quantomeno nelle campagne.

E' vero..., ...infatti poi capitava questo:

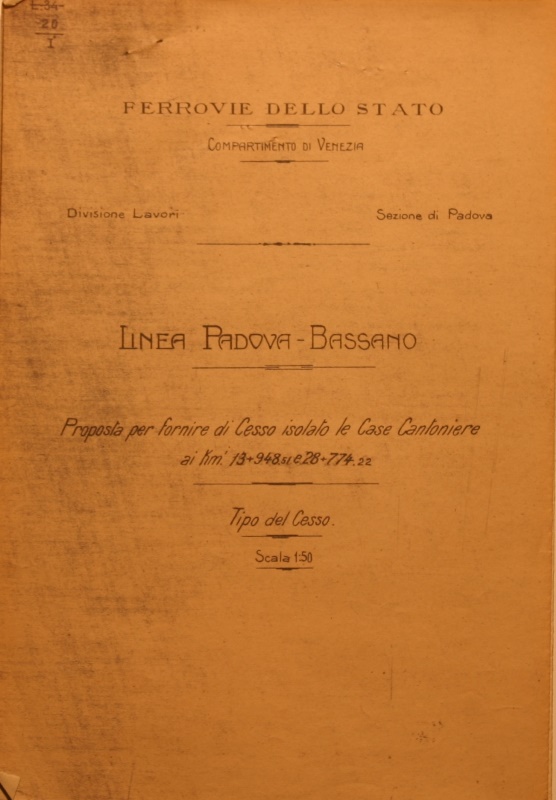

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744

(dovrebbero essere i caselli di Cittadella e Camposampiero...)

Allegato:

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744 001.jpg [ 114.96 KiB | Osservato 3477 volte ]

cedro

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744

Ecco i disegni...

Allegato:

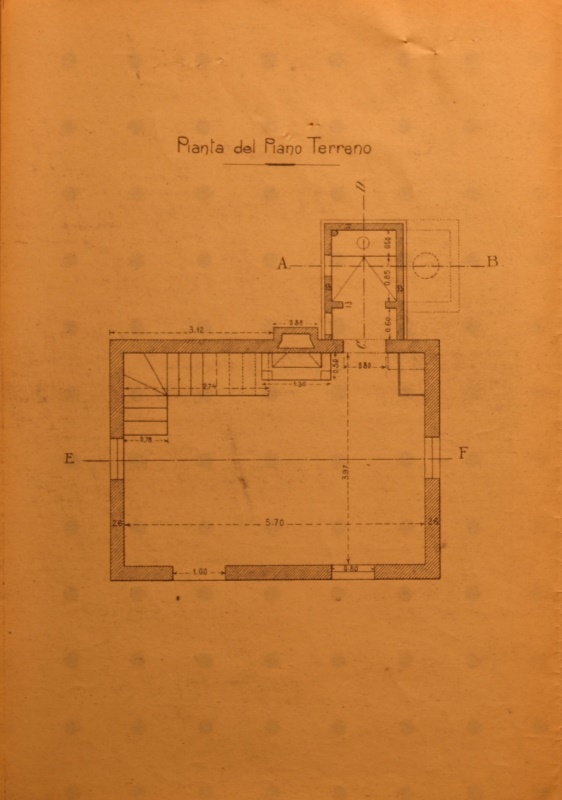

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744 002.jpg [ 101.6 KiB | Osservato 3472 volte ]

Allegato:

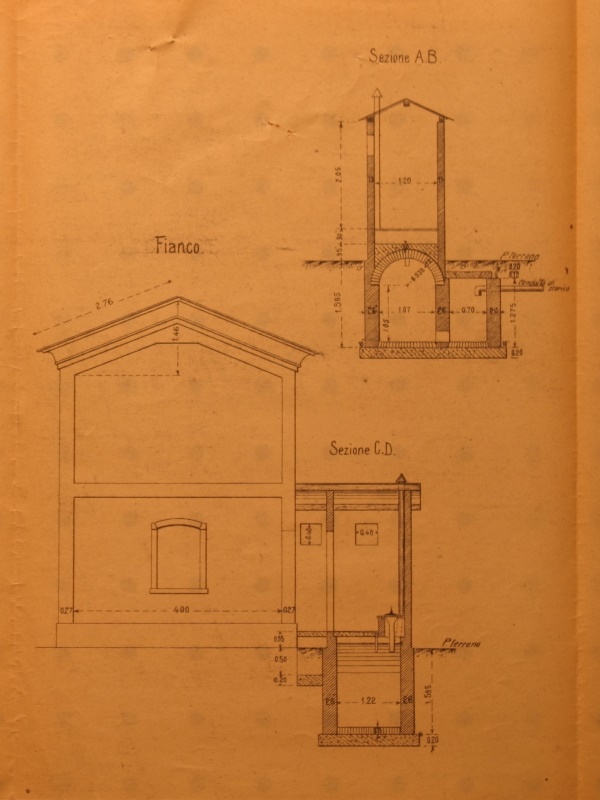

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744 003.jpg [ 116.53 KiB | Osservato 3472 volte ]

Allegato:

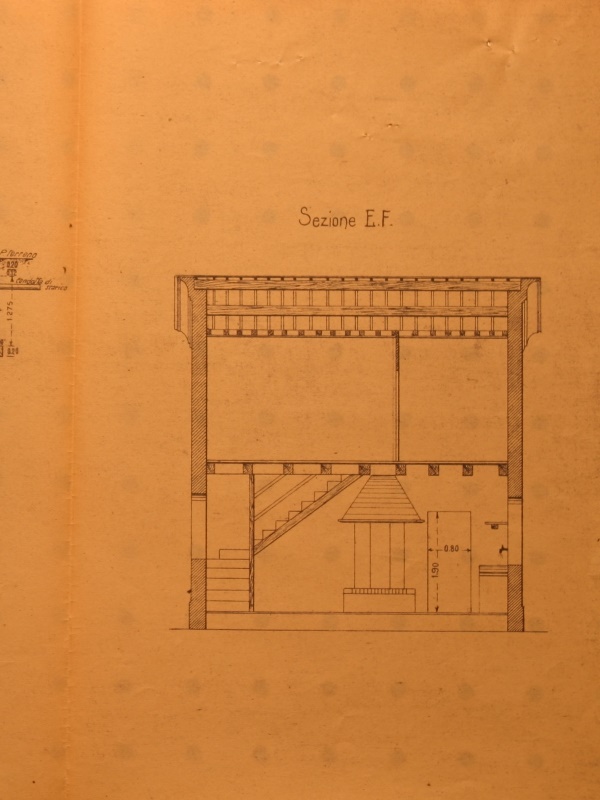

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744 004.jpg [ 116.64 KiB | Osservato 3472 volte ]

cedro

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744

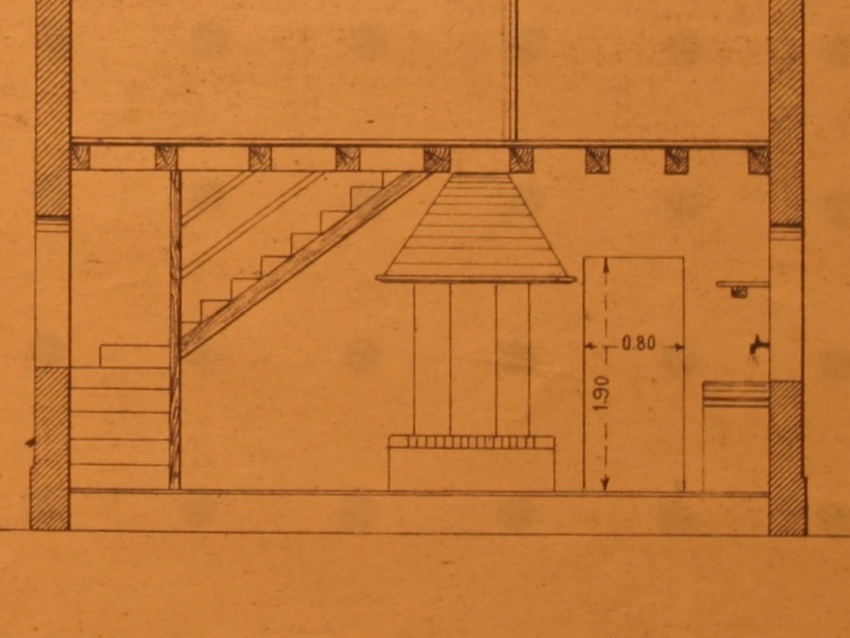

...qualcuno ha lasciato il rubinetto aperto!

Allegato:

proposta per fornire di cesso isolato le case cantoniere ai km 13+948 e 28+744 005 particolare.jpg [ 134.54 KiB | Osservato 3463 volte ]

cedro

Altro casello, altro disegno...

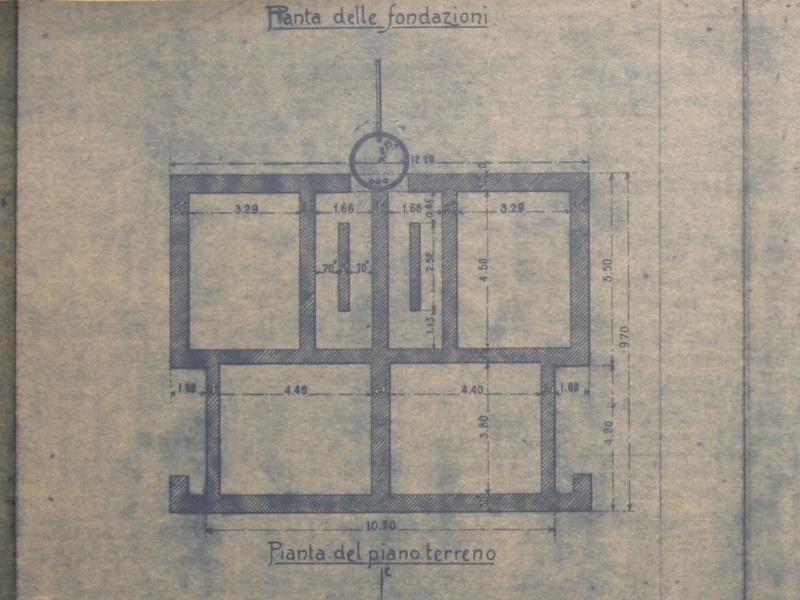

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1

Allegato:

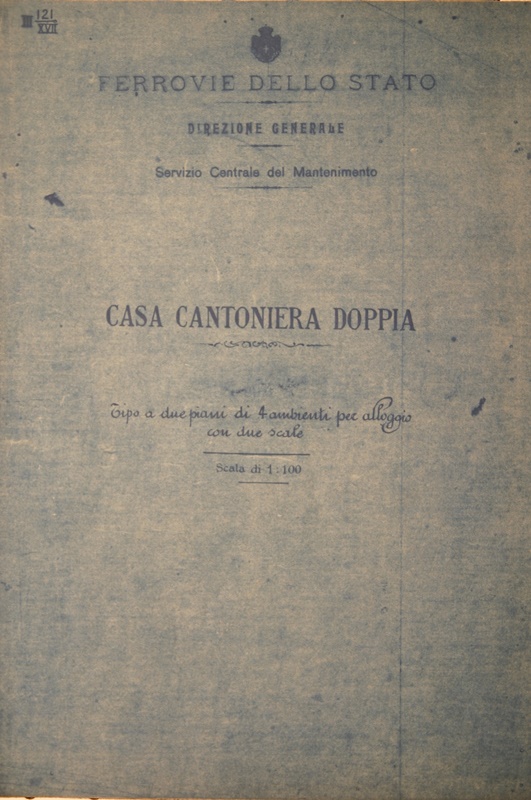

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 001.jpg [ 164.14 KiB | Osservato 3421 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 002.jpg [ 157.75 KiB | Osservato 3421 volte ]

Allegato:

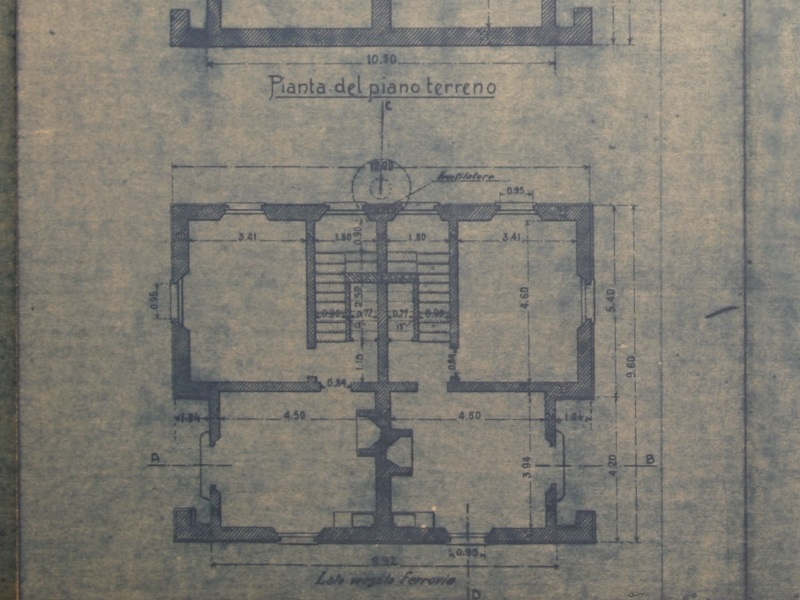

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 003.jpg [ 155.5 KiB | Osservato 3421 volte ]

cedro

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1

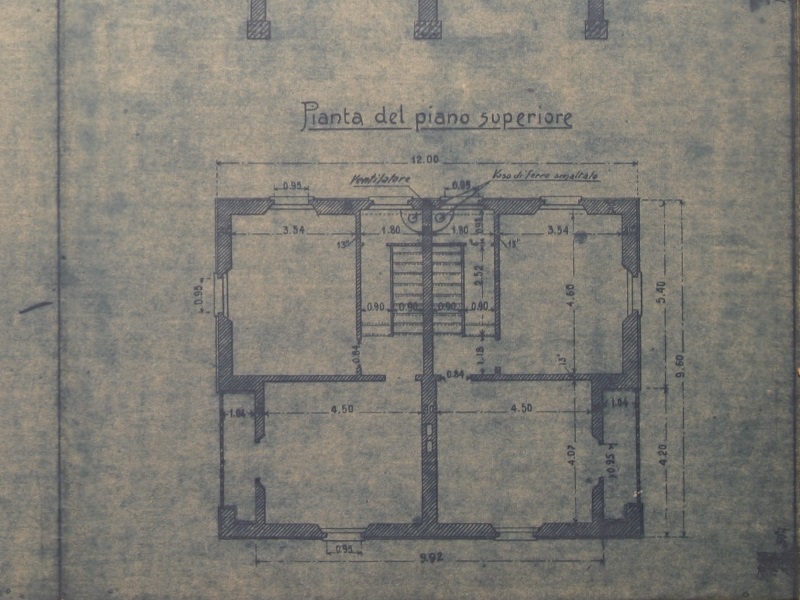

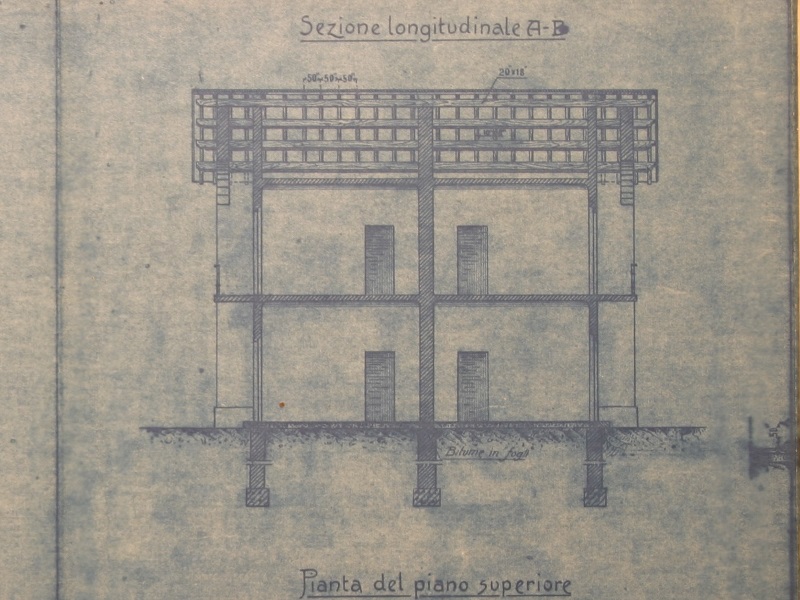

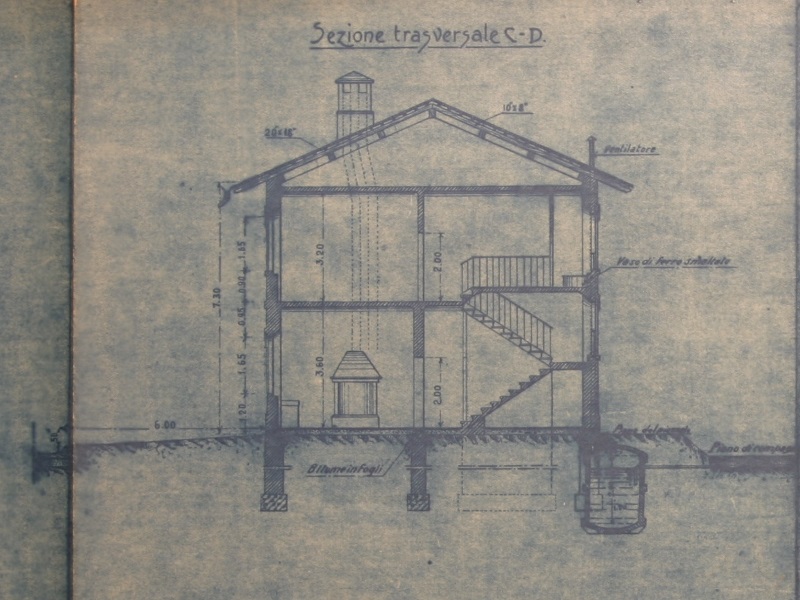

Sezioni e pianta del piano superiore

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 004.jpg [ 174.79 KiB | Osservato 3417 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 005.jpg [ 171.85 KiB | Osservato 3417 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 006.jpg [ 164.74 KiB | Osservato 3417 volte ]

cedro

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1

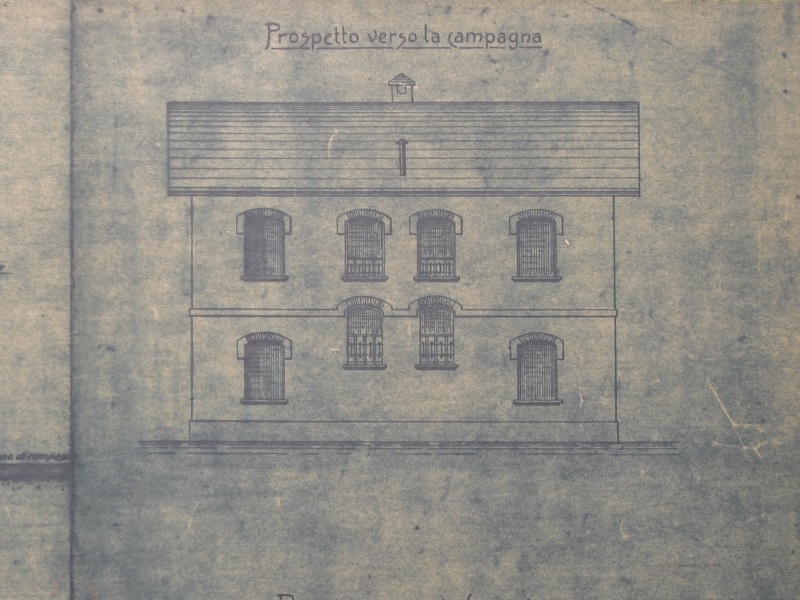

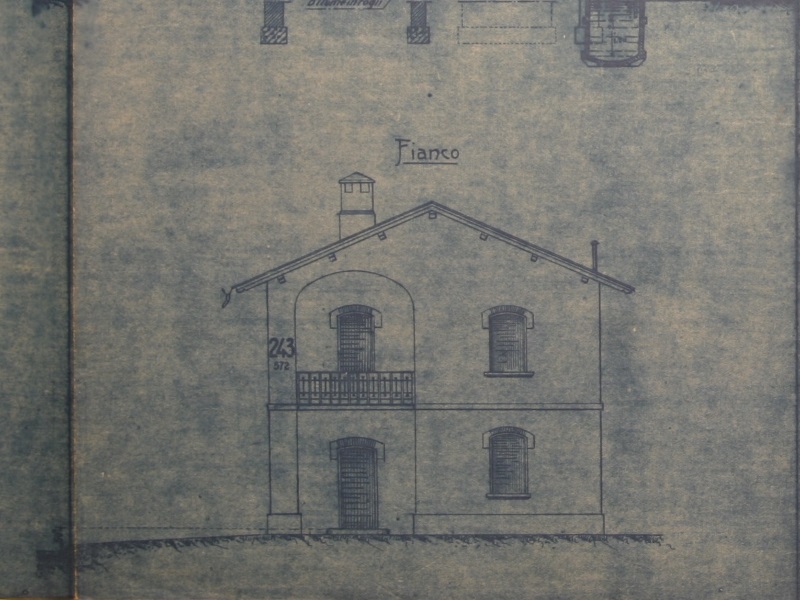

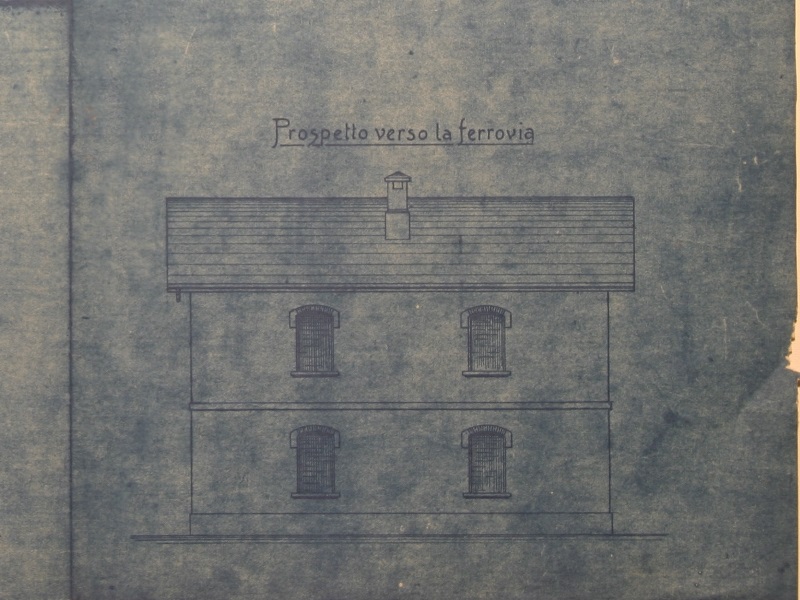

Fianco e prospetti...

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 007.jpg [ 156.56 KiB | Osservato 3411 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 008.jpg [ 175.17 KiB | Osservato 3411 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 1 009.jpg [ 167.89 KiB | Osservato 3411 volte ]

...praticamente è la stessa tipologia di casa cantoniera della prima pagina...

cedro

Questa invece è una versione diversa..., praticamente senza terrazze...

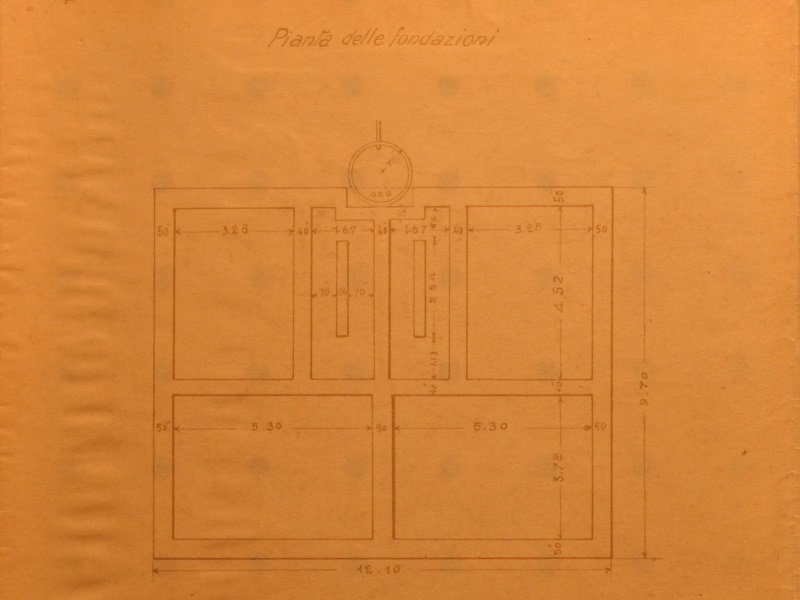

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2

Allegato:

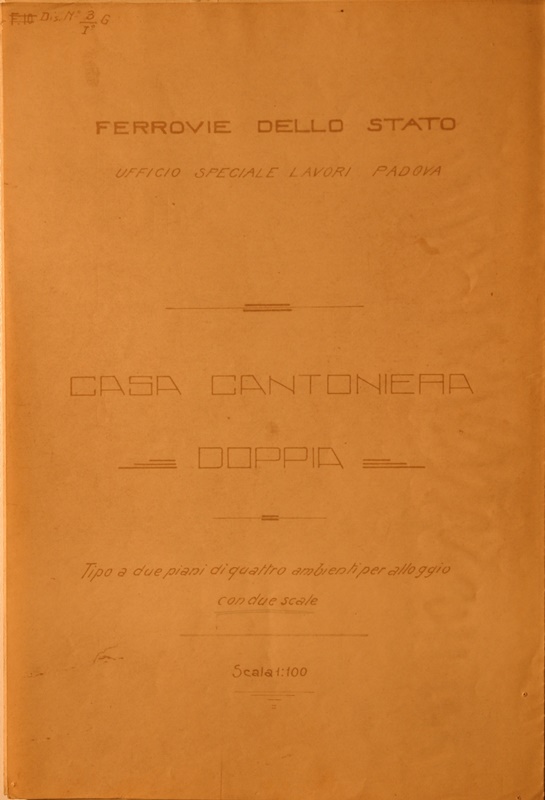

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 001.JPG [ 90.78 KiB | Osservato 3404 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 002.jpg [ 111.21 KiB | Osservato 3404 volte ]

Allegato:

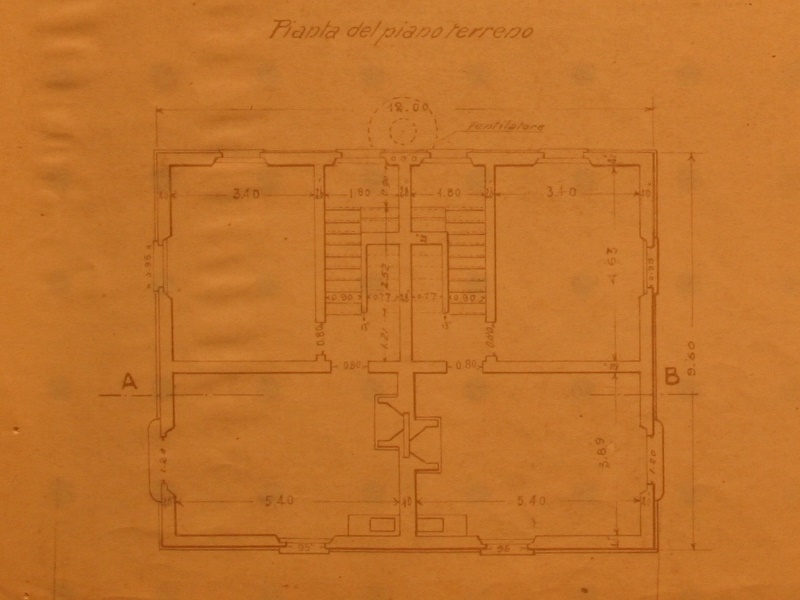

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 003.jpg [ 113.96 KiB | Osservato 3404 volte ]

cedro

...sempre...

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2

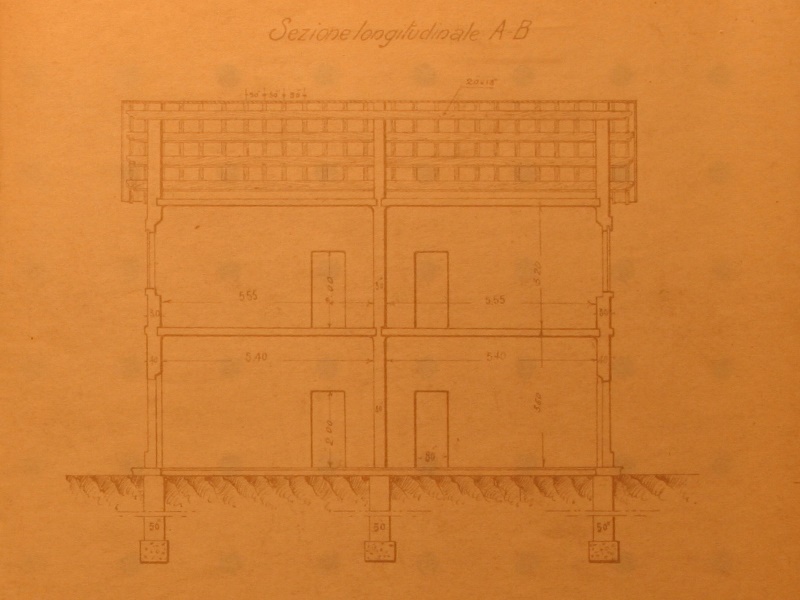

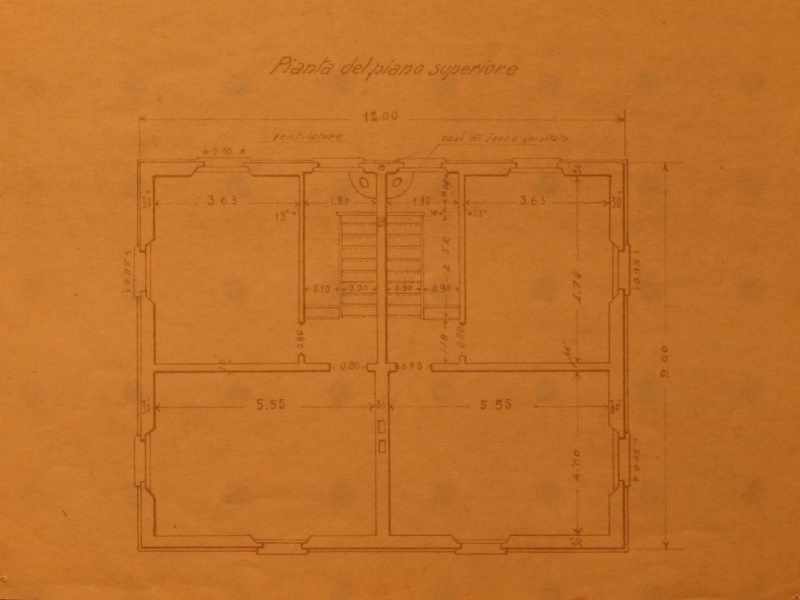

Sezioni e pianta piano superiore

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 004.jpg [ 117.4 KiB | Osservato 3385 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 005.jpg [ 113 KiB | Osservato 3385 volte ]

Allegato:

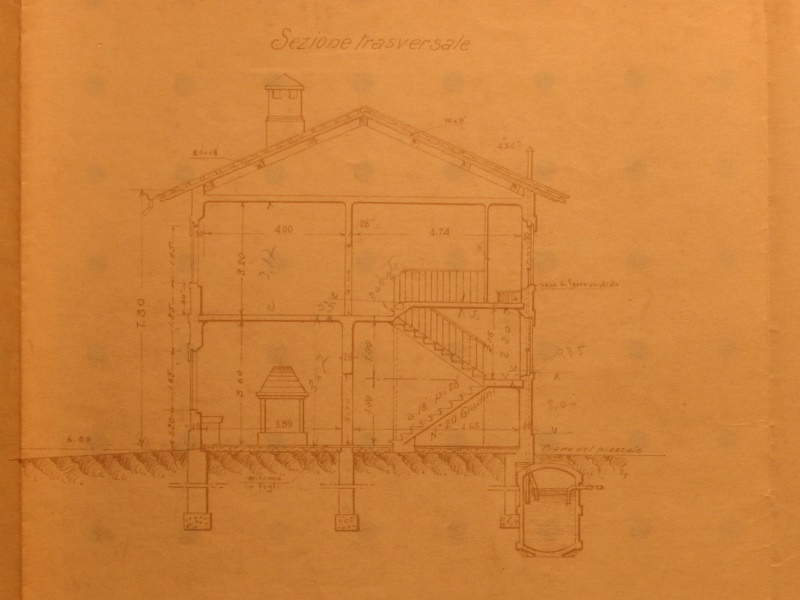

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 006.jpg [ 116.45 KiB | Osservato 3385 volte ]

cedro

...ancora...

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2

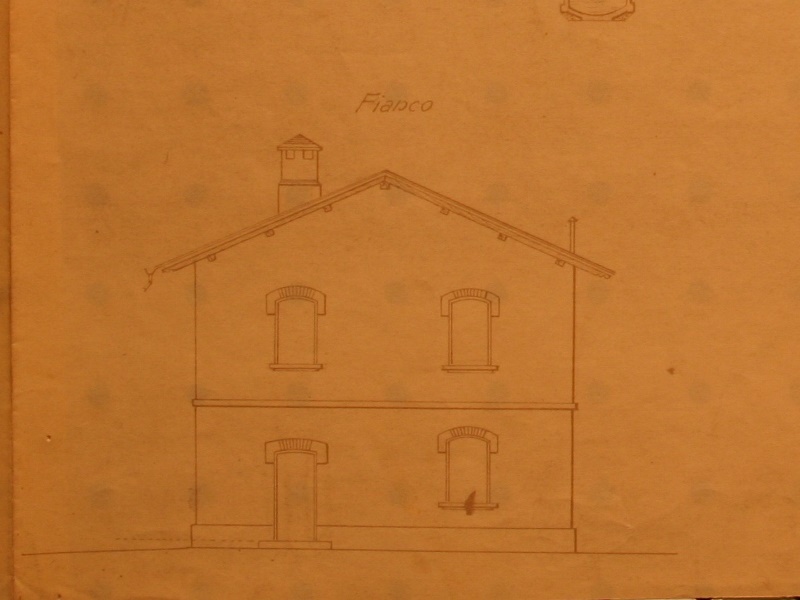

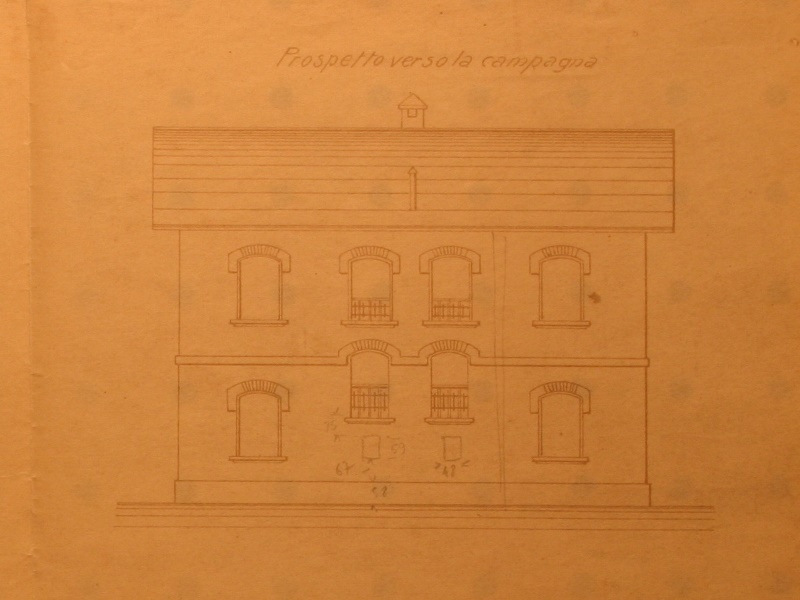

Fianco e prospetti

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 007.jpg [ 106.03 KiB | Osservato 3391 volte ]

Allegato:

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 008.jpg [ 113.82 KiB | Osservato 3391 volte ]

Allegato:

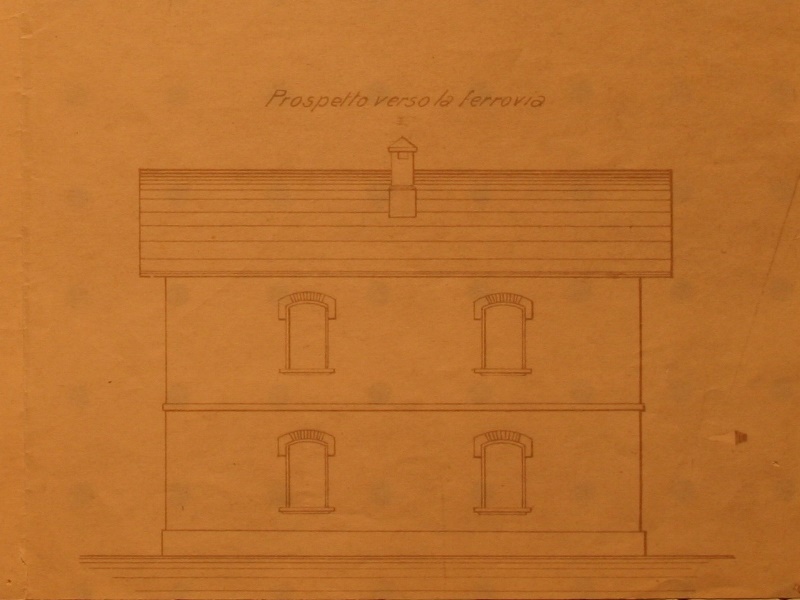

casa cantoniera doppia tipo a due piani di quattro ambienti per alloggio con due scale vers 2 009.jpg [ 113.01 KiB | Osservato 3391 volte ]

Dm

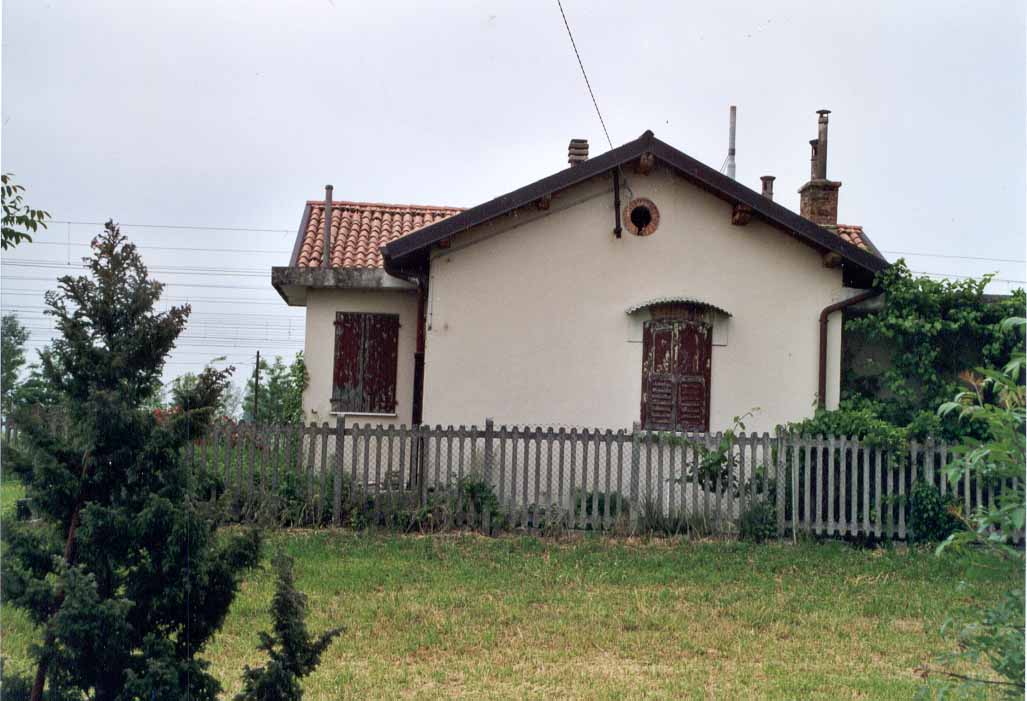

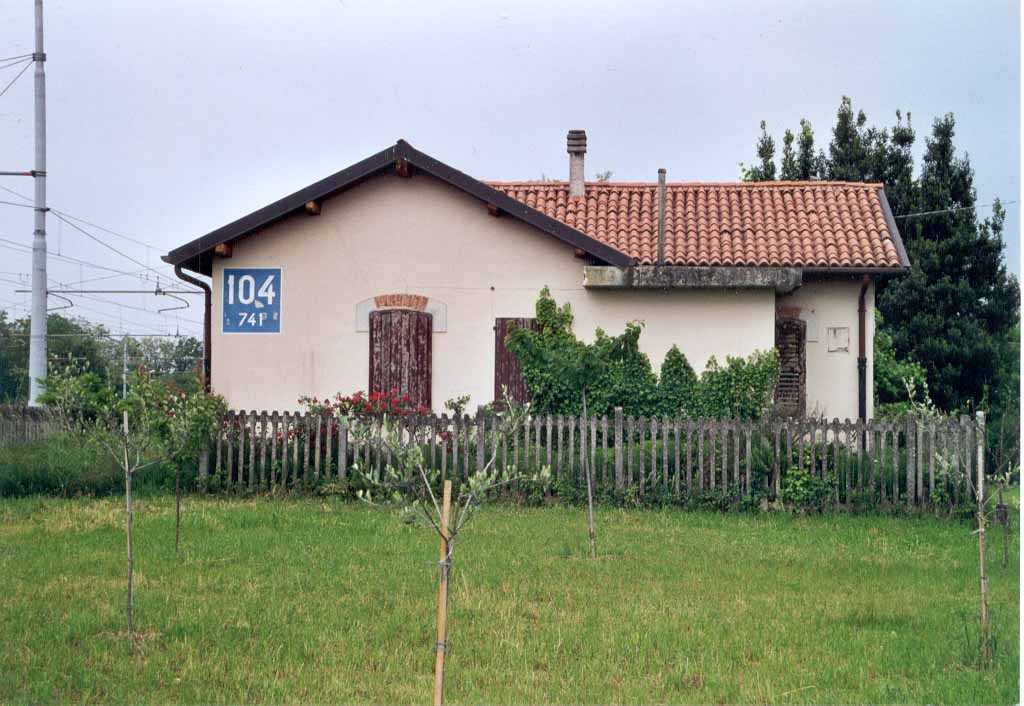

In zona Villa Vicentina (GO) esiste questo casello,credo modificato, di un tipo che non ho mai visto altrove..

best

bellissimi documenti, nonché utilissimi!!!! grazie!

cedro

Dm ha scritto:

In zona Villa Vicentina (GO) esiste questo casello,credo modificato, di un tipo che non ho mai visto altrove..

Effettivamente questo è strano... ...probabilmente come dici tu è stato modificato...
...non ricordo di aver visto un tipo simile tra i disegni che ho, ma cercherò meglio...

Nel frattempo ecco altra documentazione...

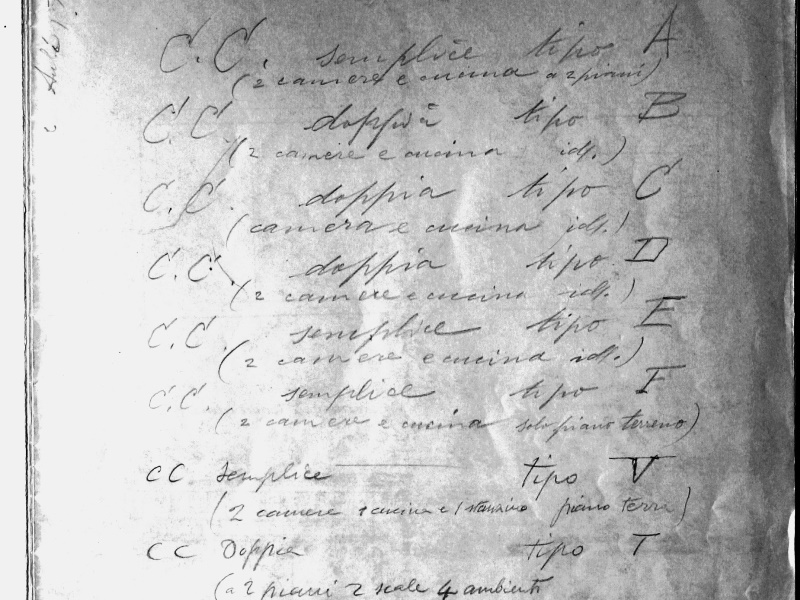

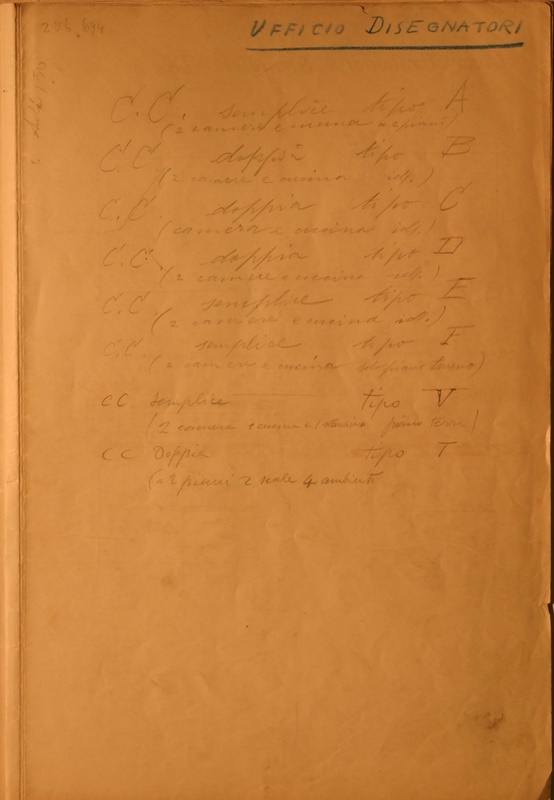

tipi di case cantoniere

Allegato:

tipi di case cantoniere 001.jpg [ 91.85 KiB | Osservato 3291 volte ]

...si legge male, provo così...

Allegato:

tipi di case cantoniere 001a.jpg [ 206.15 KiB | Osservato 3291 volte ]

...e questi sono i disegni...

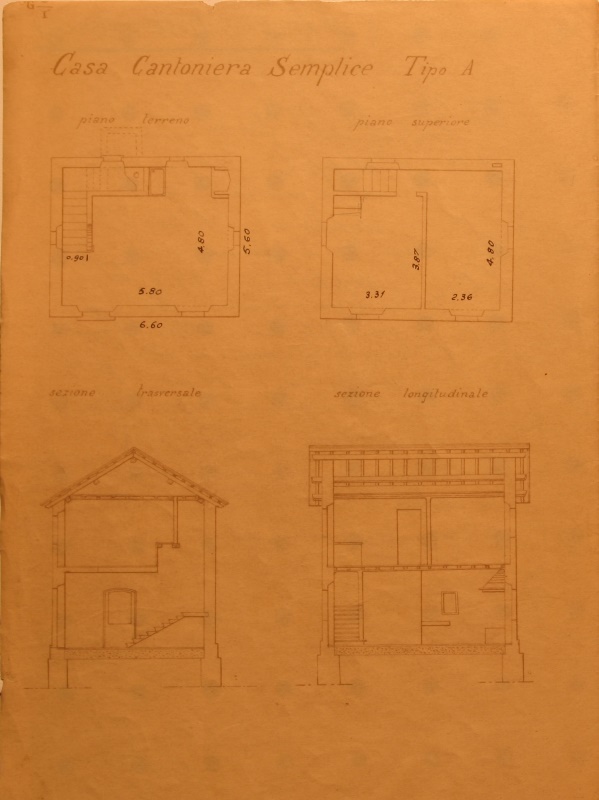

Semplice tipo A

Allegato:

tipi di case cantoniere 002.jpg [ 104.63 KiB | Osservato 3291 volte ]

Allegato:

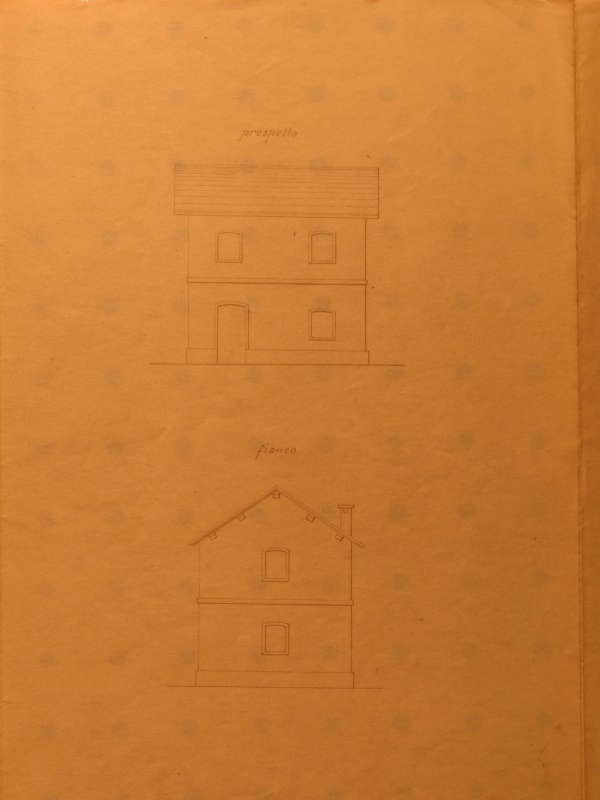

tipi di case cantoniere 003.jpg [ 92.09 KiB | Osservato 3291 volte ]

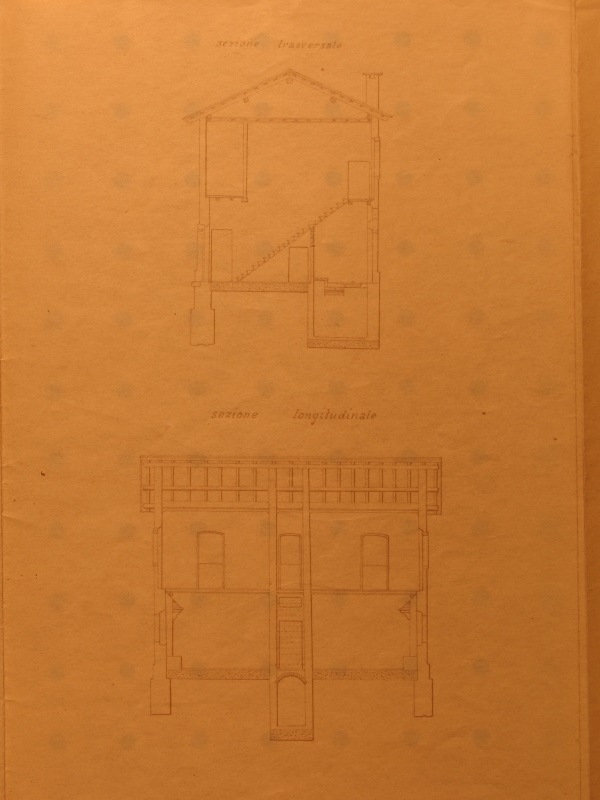

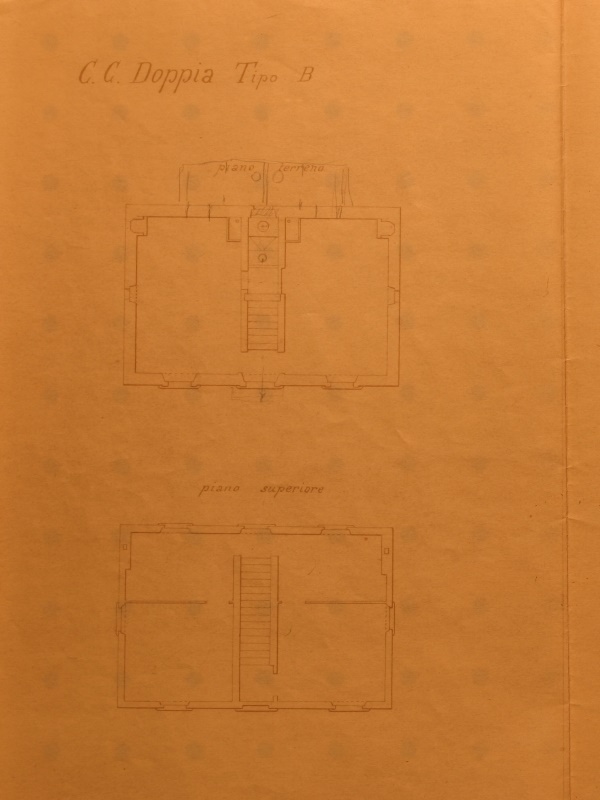

Doppia Tipo B

Allegato:

tipi di case cantoniere 004.jpg [ 98.34 KiB | Osservato 3291 volte ]

Allegato:

tipi di case cantoniere 005.jpg [ 102.46 KiB | Osservato 3291 volte ]

Allegato:

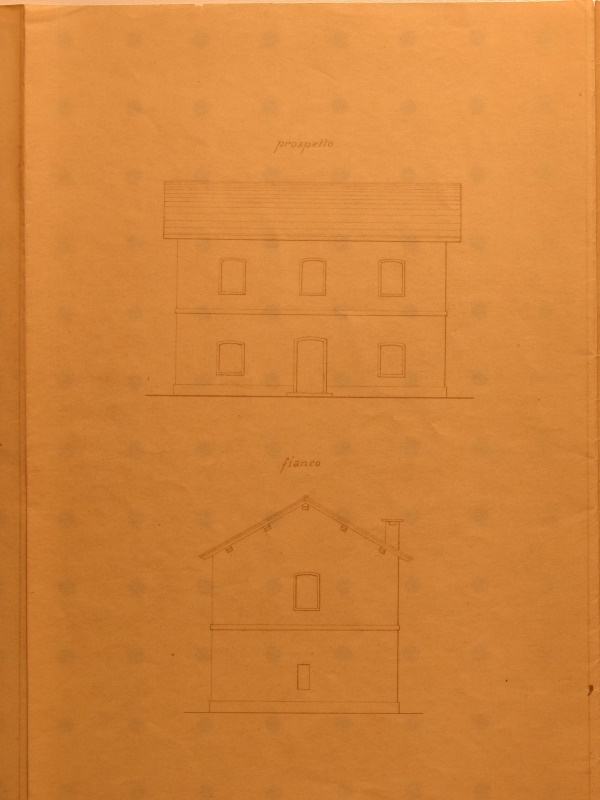

tipi di case cantoniere 006.jpg [ 99.27 KiB | Osservato 3291 volte ]

cedro

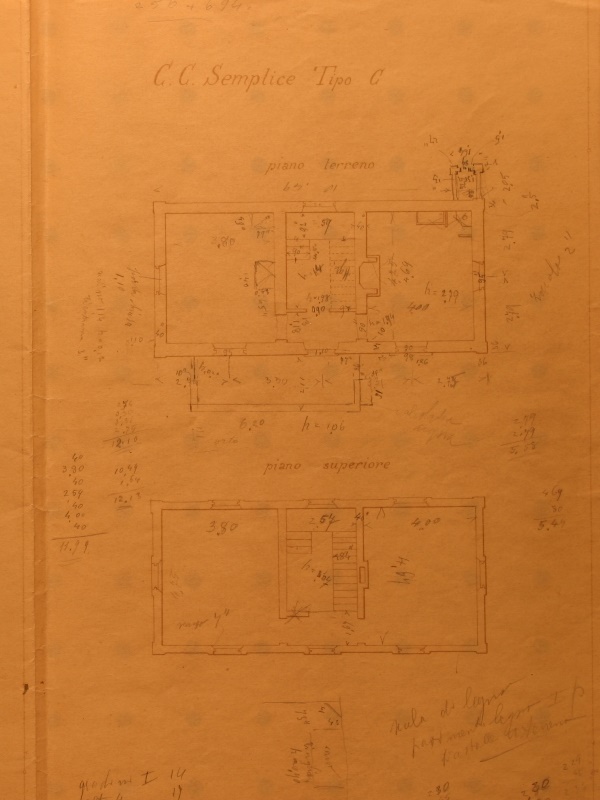

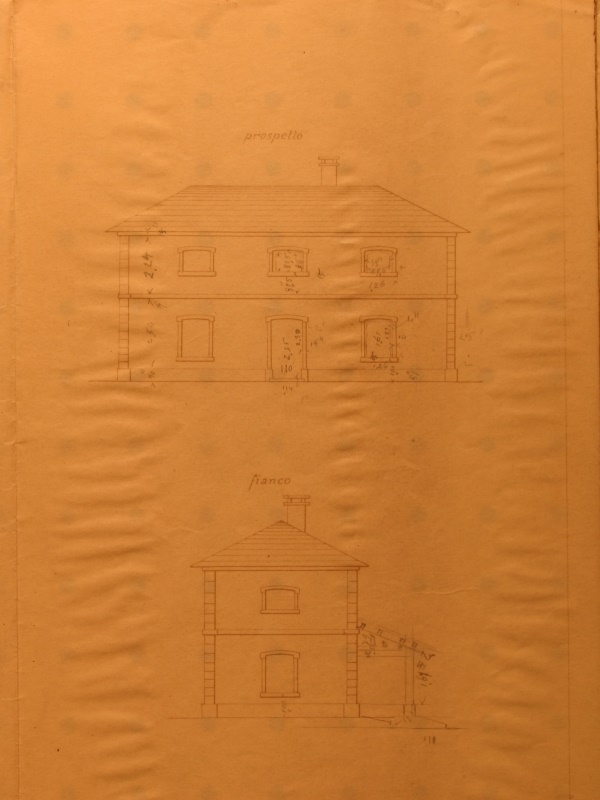

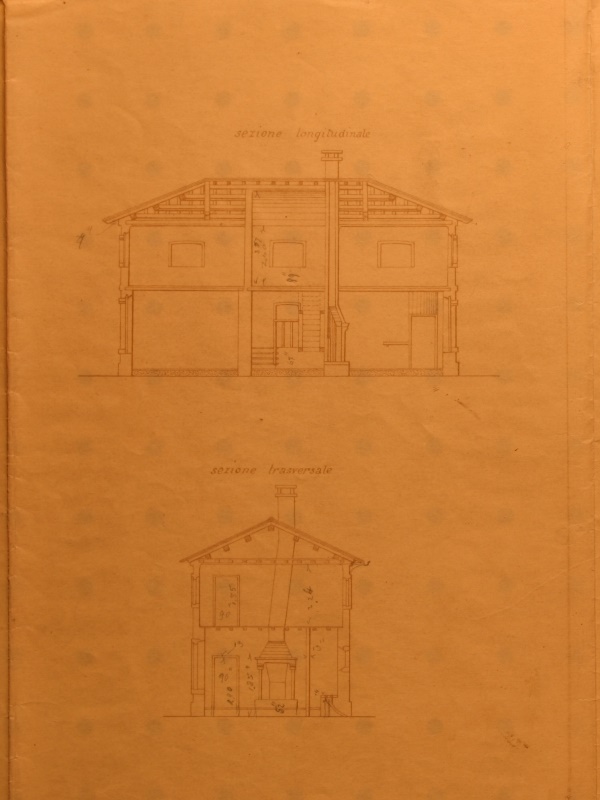

Semplice tipo C

Allegato:

tipi di case cantoniere 007.jpg [ 115 KiB | Osservato 3277 volte ]

Allegato:

tipi di case cantoniere 008.jpg [ 100.94 KiB | Osservato 3277 volte ]

Allegato:

tipi di case cantoniere 009.jpg [ 100.14 KiB | Osservato 3277 volte ]
