Lavoro certosino ma ....... mi sembra lavato tutto in varichina ..... loco inclusa che seppur fascinosa non rende , a me personalmente si intende, l'effetto del "vero". E si che una 214 l'ho sotto la finestra

Con questo, lo ribadisco, non voglio muovere critiche sulla tecnica ma chiedere a Kit perchè (e lo si vede anche dallo sfondo che ha inserito) tende sempre a "schiarire" tutto.
Non ti offendere ma ho sempre, al primo impatto, gurdando le tue elaborazioni l'effetto ...."marzapane".
Indubbiamente potresti tenere dei corsi universitari di "Lumeggiatura ed ombreggiatura"

Ciao

Riccardo

SNAJPER: io personalmente conoscendo l' NE 555 lo lascerei al suo posto...
per i nostri utilizzi, e per quello tuo in particolere userei uno dei tanti circuiti temporizzatori a transistor (BJT) che trovi in rete.
Il 555 ha il problema dell'alimentazione a 5V stabilizzata, devi quindi usare un 7805 per stabilizzare e non mi pare che regga da 12V a 5V, e poi l'uscita non è di potenza, puoi quindi pilatare o un transistor (tipo TIP 20 ma controlla gli assorbimenti della macchina fumo) o un altro integrato logico...

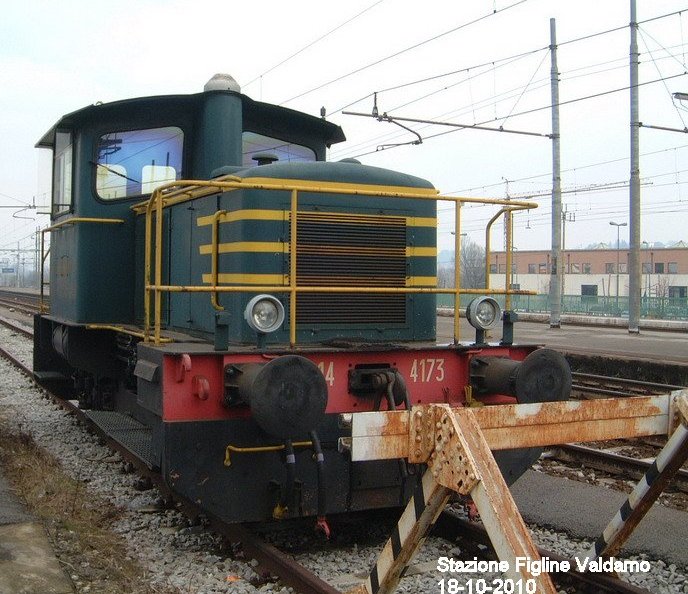

KITCARSON: bellissime le tue realizzazioni, a me piace tantissimo la 214.. somiglia un po' a quella che ho qui in stazione.. ma come si fa??

E poi si può sapere con che diamine è fatto quel binario?! se non si vedesse la carta sotto si confonderebbe col vero!!!

Carine però le D444!

Sui datasheet viene sempre dato come alimentabile da 4,5 a 18 V senza problemi! Non ricordo neppure quanti 555 ho usato senza problemi a 12 V nei miei vari circuiti di prova.


Ha la più potente uscita che sia mai stata presente su un integrato: ho conosciuto alcuni sperimentatori (e visto i loro lavori) che pilotavano direttamente dal 555 dei microrelè. Ad ogni modo io come "finale" userò un BDX 53 (8 A, mica uno scherzo!), che fa parte delle mie normali "scorte". Il fumogeno assorbe circa 500 mA. Seuthe n° 9
Non è che ti confondi con qualche integrato tipo TTL (quelli sì che richiedono i 5 V)?

In effetti hai ragione, tendo sempre a postare foto luminose o sbiadite che finiscono però per alterare i colori originali.
In più mettici anche lo sfondo bianco....... Con la fotografia non ci acchiappo molto. Questa foto è quella che si avvicina di più a quella a cui mi ero ispirato come tonalità di colore.
Saluti e auguri di Buon Natale a tutti.

La tensione positiva di alimentazione, che deve essere compresa tra 5 e 15 V a seconda della tecnologia costruttiva (TTL o CMOS). Verificare sul datasheet del componente scelto di alimentarlo nei limiti consigliati
Corrente d'uscita (massima) 200 mA

Si ho confuso un po' col TTL sicuramente (anche se c'è quello con tecnologia TTL).. però attenzione che con 20V te lo fai alla griglia

sopra ho riportato parte del datasheet

Lo ribadisco Kit, tu con i colori ed il pennello puoi veramente fare di tutto.
Auguri anche a te !!!
Ciao

Riccardo

Complimenti per l'invecchiamento delle traverse. Certo che ce vuole di tempo però..

Ciao Mario,salve a tutti e grazie per i complimenti.
Mario De Prisco (uno dei miei maestri) e' riuscito a leggere l'autocostruzione del binario.
Riassumo in breve il materiale da me utilizzato:
-Listelli di tiglio sezione 3x2
-Caviglie/Piastroni H0pur di Willy Kosak (da incollare una ad una)
-Spazzole di metallo,carta vetrata e tagliabalsa di varie misure (per grattare le traversine)
-Spezzone di binario Code 70
-Impregnante Beize Asoa + Alcool etilico + Pigmenti Vallejo Siena calcinado(terra di Siena) e
Pizzarra Claro (grigio) + Inchiostro nero molto diluito- per la colorazione/invecchiamento.
-Fotocopia (realizzate da me) delle varie campate da 36metri con i diversi interassi della rete
FS
-Pietrisco WS Light grey B74
-Tanta passione e tantissima pazienza.
Per completare una campata da 36 metri (413,8 in 1:87) occorre piu' o meno 1 settimana di lavoro.



Uploaded with ImageShack.us

Grazie a tutti
Antonio Barresi

PS Un grazie anche a Luca (Protoluca) e Simon (Black Lion) per i buoni consigli e sostegno morale.

inutile dire che questo binario è splendido...

è possibile quantificare in €€€ il costo di 20 metri di binario siffatto?

Ringrazio Antonio per l'immeritato appellativo di Maestro... a meno che non ti riferisca al fuggire dalle pochezze che realizzo!

La domanda sul costo é veramente interessante soprattutto per la parte relativa al materiale fornito da Willy Kosak.

La mia esperienza riguardo ai costi dell'auto costruzione dell'armamento é veramente interessante. Uno scambio realizzato a partire da semilavorati Tillig (traverse e profilati di rotaie da tagliare e sagomare) con circa QUATTRO euro. Ed una manciata di ore di lavoro, non più di dieci.
Ma stiamo parlando di materiale in "semplice" H0.
Se a qualcuno può interessare... a partire da questo link si trova la sequenza fotografica di questa realizzazione.
Ciao a tutti
Mario

Suggerirei di aprire un post dedicato appositamente alle fasi di questa magnifica realizzazione...

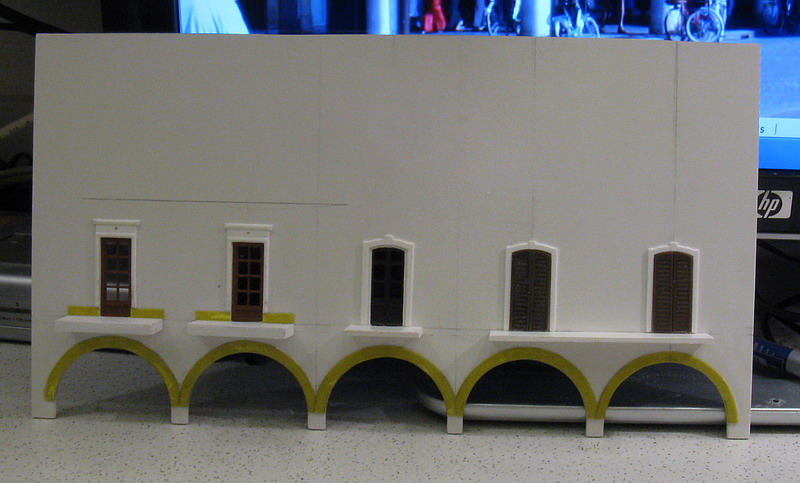

Tentativo.

E che è? Dove lo devi mettere? Dai, che siamo curiosi!

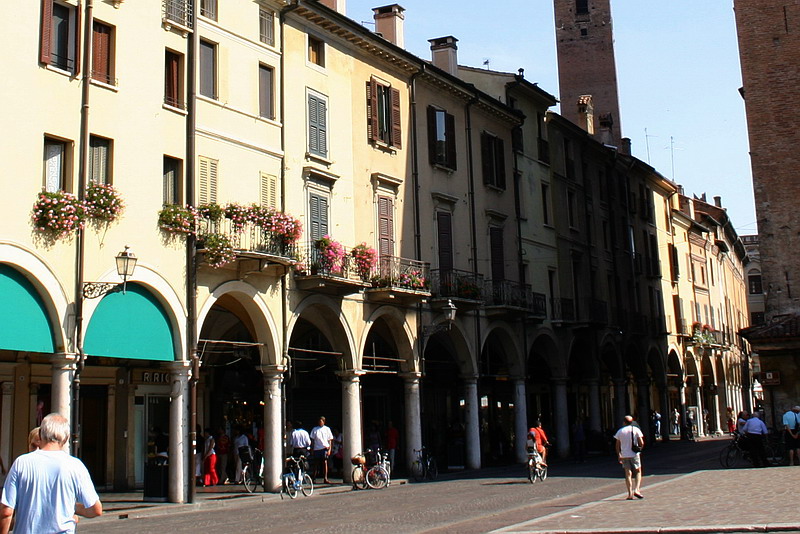

Dovrebbe venir fuori qualcosa del genere, anche se forse dovrò eliminare un piano.
