Bel progetto Marcello, spero di poterlo vedere a Verona.
Sono alle prese anch'io con un automatismo del genere, anche se ho seguito un altro approccio.

Un paio di domande:
I 4 BF in centro allo schema sono relé bistabili ?
Il temporizzatore in basso regola le soste o la trazione ?
E se regola la trazione, come sono regolate le soste ?

Grazie in anticipo.

Allora: i relè BF sono bistabili, il tipo usato ha addirittura i contatti da 10 A, li ho scelti così perché possano pilotare contemporaneamente i due scambi senza problemi.

Il temporizzatore regola le soste. Le sonde sono delle rotaie di contatto a controrotaia. L'alimentazione è a 15 V~ (12 forse è meglio). L'alimentazione alle rotaie sul ponte viene dal punto TRAZ dell'alimentatore.

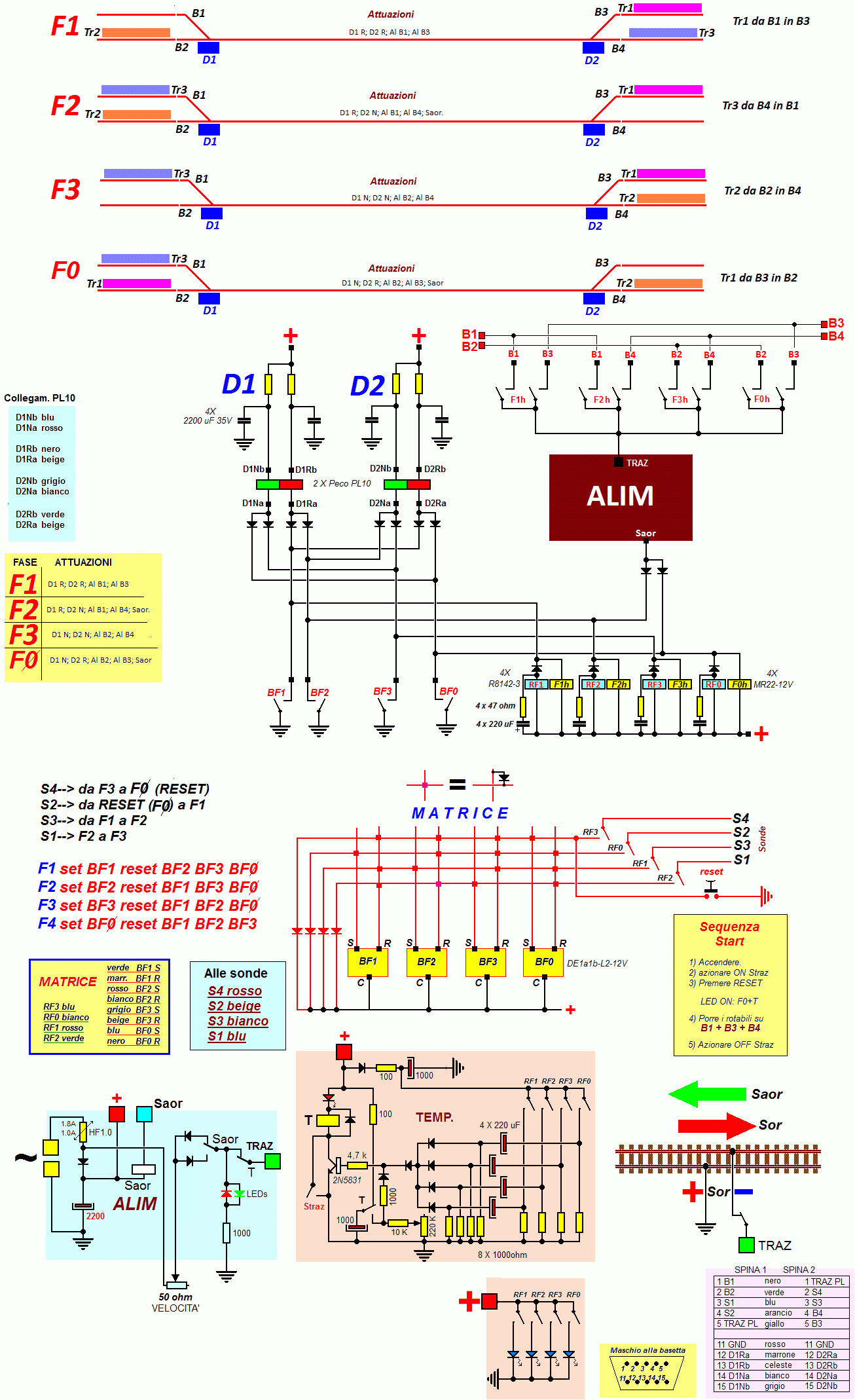

Questo lo schema dopo prove e controprove.

OK, ci sono riuscito, le ho scaricate. Prima volevano 5 € e rotti per scaricare velocemente, poi ho scelto il modo lento gratis, ma è stato lungo davvero.

Sono bellissime; grazie. Si vede chiaramente il livello dell'acqua diverso dai due lati: quello regolato è il più basso penso.

Vedo che dovrebbe essere visibile anche dal treno.

Il vecchio amore non mi abbandona, anzi cresce: dall' H0 alla scala 1.......

Grazie per le risposte Marcello, intanto mi studio lo schema con calma.

Hai previsto che i bistabili comandino due scambi contemporaneamente, anche se durante il cambio del treno si muove uno scambio solo, forse intendi aumentare la sicurezza e prevenire guai durante l'esercizio (il che non guasta)?

Nella sezione temporizzatore è possibile mettere in parallelo i contatti RF per utilizzare una sola cella di condensatori ?

Lo so, le domande sono più di un paio.

1) Anche se normalmente a muoversi è uno scambio per volta può accadere che per qualche motivo l'altro sia stato manovrato a mano, quindi in quell'occasione sarebbero 2 a muoversi, e se la cosa si ripete più volte, è meglio pensarci prima, visto che la spesa è la stessa.

2) No, non è possibile poiché ogni relè che commuta deve far partire la temporizzazione e per questo è necessario che i circuiti siano indipendenti. E' possibile, però, risparmiare un contatto per ogni relè mettendo il led che indica la fase in serie alla resistenza del contatto del temporizzatore, così quel contatto servirà a due scopi. Io ho fatto così perché ho usato dei relè che avevo e che hanno 4 contatti, quindi non avevo motivo di risparmiare nulla

Una prova. http://www.youtube.com/watch?v=GHbFLHpa_1g

Si quel sistema di "hosting" prevede la possibilità di scaricare velocemente a pagamento e di scaricare gratuitamente a velocità bassa. Sapevo che le foto non erano un granché e ho preferito lasciarle pesanti per farti avere qualche dettaglio in più. Se ti serve qualcos'altro fammi sapere



Si, è sulla linea Ferrara Codigoro delle ex Ferrovie Padane, in prossimità del futuro nuovo ospedale di Ferrara. Al momento però il treno non si ferma in zona. Nel giro di due anni è prevista l'apertura di alcune fermate urbane sulla medesima linea... ma per ora solo passaggio

Ancora grazie.

Complice l'influenza ho avuto il tempo per tirar fuori il mio pollice verde.

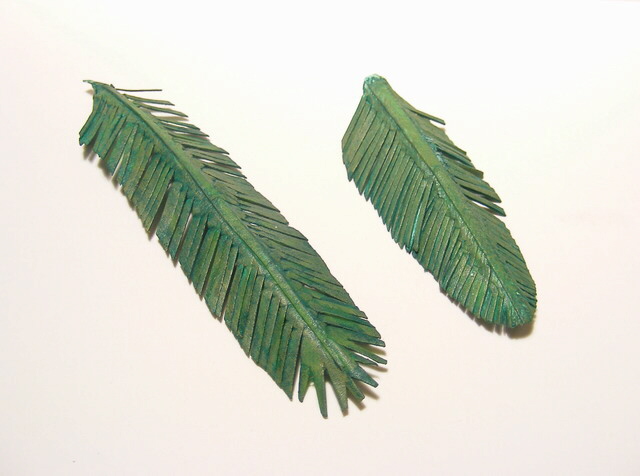

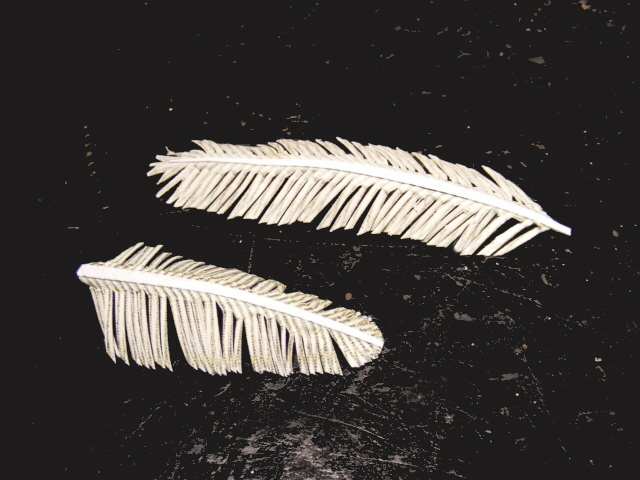

Ecco cosa ho trovato e provato a fare per autocostruirsi delle palme.
Senz'altro il mio amico Alex farà di meglio e ne tirerà fuori dei capolavori.
Saluti influenzati, Gianni.

http://www.tasca-modellismo.com/english/item4.html

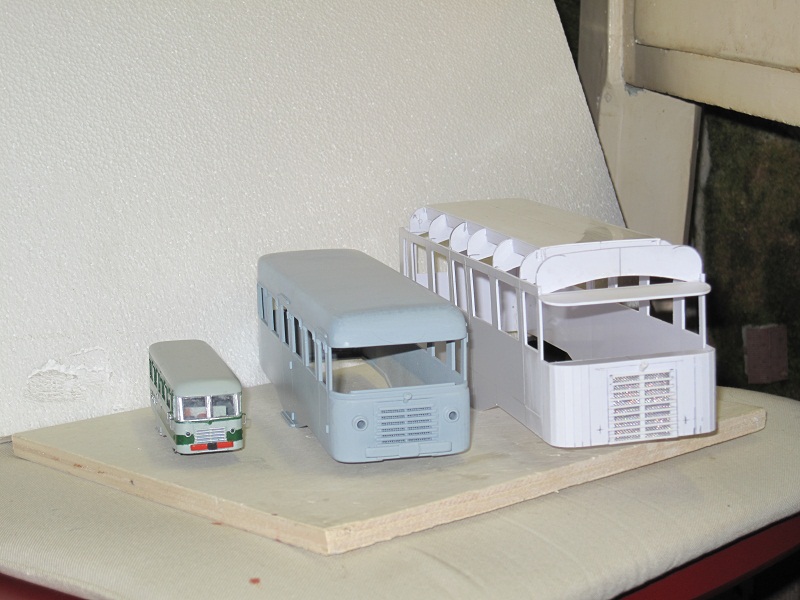

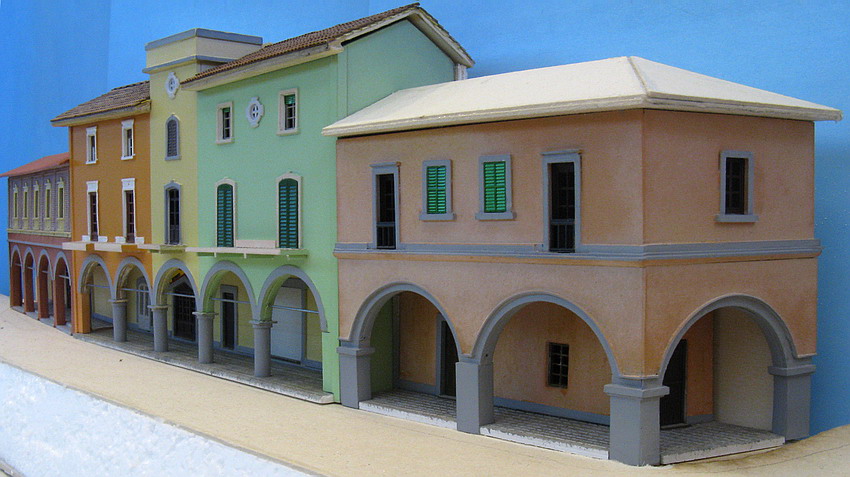

Causa influenza mi sono limitato a fare la polvere alle mie autocostruzioni.



Forum code :

Uploaded with ImageShack.us

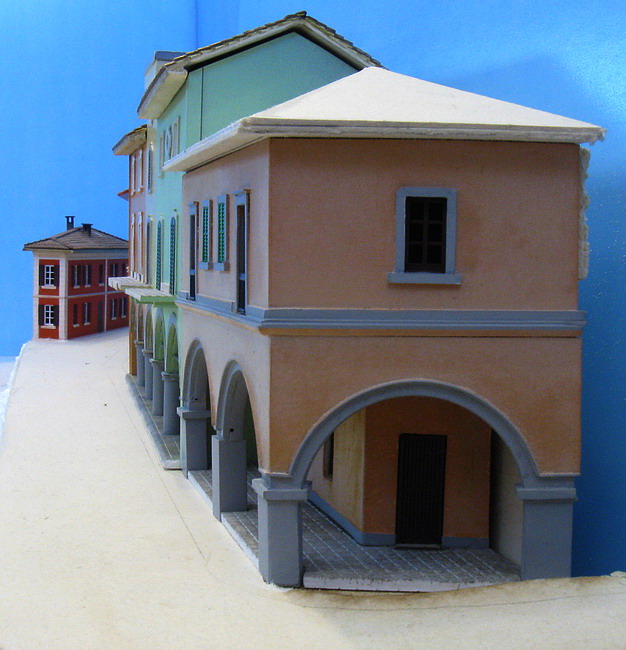

Mancano solo gli incollaggi dei vari pezzi tra loro, alcune piccole verniciature, tubi, grondaie, luci esterne, protezioni ai balconi, comignoli, ed altre finiture.

poi dovrò rifare ex novo il fabbricato rosso a SX, perché non mi piace.

visto che l`influenza non dà tregua spolvero anche la mia scala N




Uploaded with [URL=http://imageshack

pero` comincio ad averne piene le tasche

Mi accorgo ora che nello schema del va e vieni manca una resistenza, ma era facile capirlo.

Sto studiando cosa fare su una mensola della camera. La mensola è lunga 200 cm e larga 22 cm. Da sinistra le rotaie dovrebbero uscire da una galleria. Sotto c'è un muro di contenimento con rocce, mentre dietro alle rotaie ancora muro di contenimento con sopra una strada. Purtroppo data la larghezza verrà una sola carreggiata. Poi la strada curva verso il fondo della mensola sparendo. All'altezza dal ponte dietro avevo pensato ad una sorta di vallone. Vorrei mantenere come sfondo una sorta di montagna alta. Dopo il ponte, quindi sulla destra della mensala sto ancora studiando cosa fare. Di sicuro al disotto delle rotaie altro muro di contenimento mischiamo questa volta a molta più roccia che sul lato sinistro. Dietro alle rotaie forse solo facciate di case oppure faccio ritornare la strada. In questo caso avrei di nuovo muro di contenimento che farebbe il tutto troppo monotono!!????.
Questo sviluppo in altezza con lo sfondo, è voluto in quanto vorrei realizzare un diorama espositivo da poter utilizzare anche per fare foto ad eventuali modelli in modo da avere ambientazione in tutta la foto.
Al momento il tutto è creato con cartoncino, per rendermi conto di ciò che potrebbe venire fuori. Che ne pensate??? Consigli??? Idee???

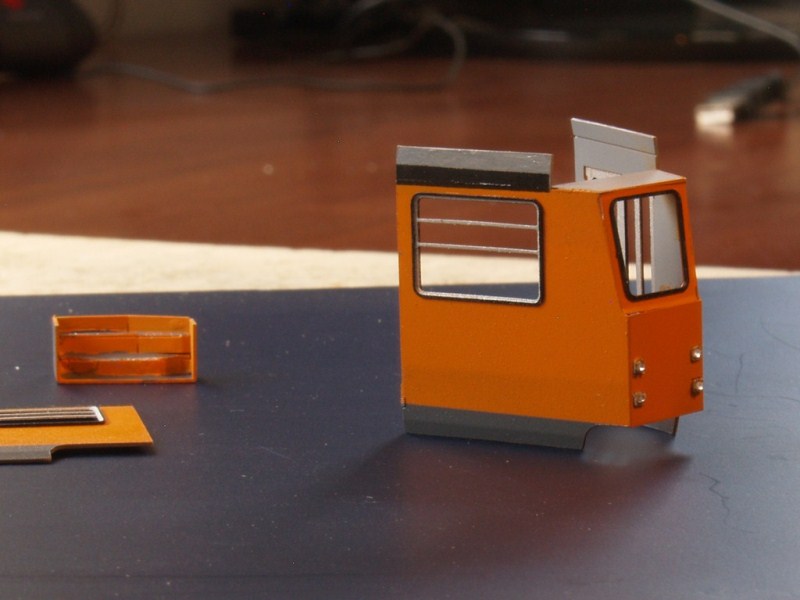

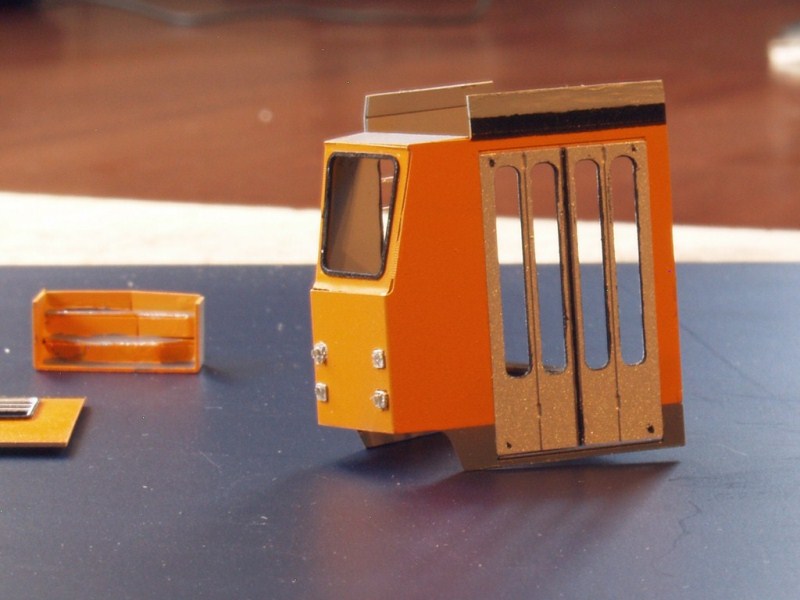

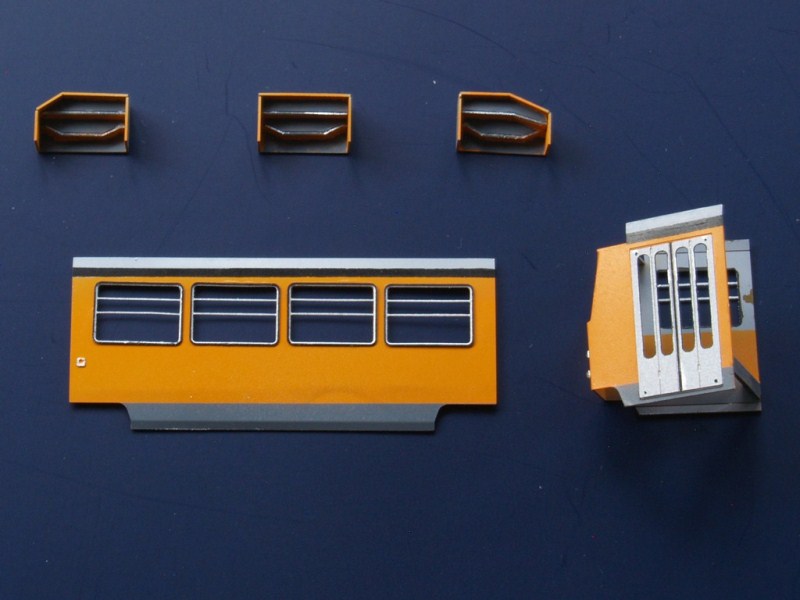

Approfittando dello spazio disponibile su alcune lastre, ho cominciato a fare qualche prova per alcuni particolari del jumbotram (ATM serie 4900) che sto progettando, per verificare alcune soluzioni alternative per i finestrini e la fattibilità/esattezza di altri particolari.

Carlo
