E.444 005 Full-Chopper Aimx

badpilot

Certo che la cabina è veramente uno spettacolo...

costa

Ciao. provo a sistemare una gomma di trazione e già che ci sono cerco di ridurre la luce dei freni esagerata.
https://imgur.com/a/azKnXuv
Ciao
Mario

P.s.
occhio alla delicatezza dei particolari.

costa

Ecco i led. Adesso ragiono sul da farsi in modo non invasivo cioè dal colorare i led a coprirli. Vediamo cosa posso fare.
Ciao
Mario
https://imgur.com/a/zdPCu2y

costa

Per capirci devo correggere questo https://imgur.com/a/FhyAWam
Scusate la qualità dell'immagine ma questa è presa dal mio pc e dal mio canale.

Ciao
Mario

Etsero17

Scusa, riduci la loro luminosità via sw o, se preferisci, elimina l'uscita (Aux) che attiva i led.

Roberto

costa

E' in automatico non si può ridurre agendo singolarmente almeno da quello che vedo io. F5 attiva diverse cose automaticamente. Poi se qualcuno sa di più ben venga. Adesso provo a fare una maschera per limitare la luce poi vediamo i risultati.
Ciao
Mario

costa

Comunque smontare la loco non è difficile sembra quasi una Roco .
Caio
Mario

Etsero17

La loco si apre facilmente. Serve più attenzione per richiuderla (occhio alle condotte pneumatiche).
Che significa è in automatico? Guarda la mappatura delle funzioni e controlla cosa è associato a F5 (dovrebbe essere una Aux).

costa

Ciao significa che si attivano diverse funzioni alcune regolabili ma altre no e dipendono dalla velocità impostata oppure sono regolate in un certo modo da Esu. Tempo fa ho chiesto ad Esu se era possibile regolare proprio quella funzione e mi è stato risposto di no. Avevo anche chiesto a AIMX se fosse possibile una regolazione ma dopo 3 tentativi per far capire cosa intendevo ho lasciato perdere. l'unica strada che ancora non ho percorso è quella di sentire MDF e spiegare il mio punto di vista su cosa vorrei per "scintille" in frenata.
Ciao
Mario

costa

Ciao a tutti ho iniziato a rimontare il carrello dove ho messo delle maschere per attenuare la luce dei freni ho già fatto le prove. Domani metto le foto.
Ciao
Mario

Ric402A

Buonasera a tutti,

ho digitalizzato solo ora anche io la loco, ma una cosa non mi torna proprio.

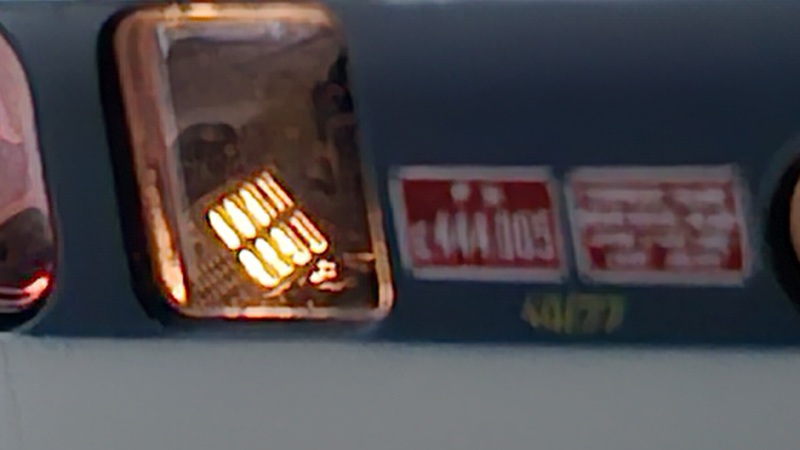

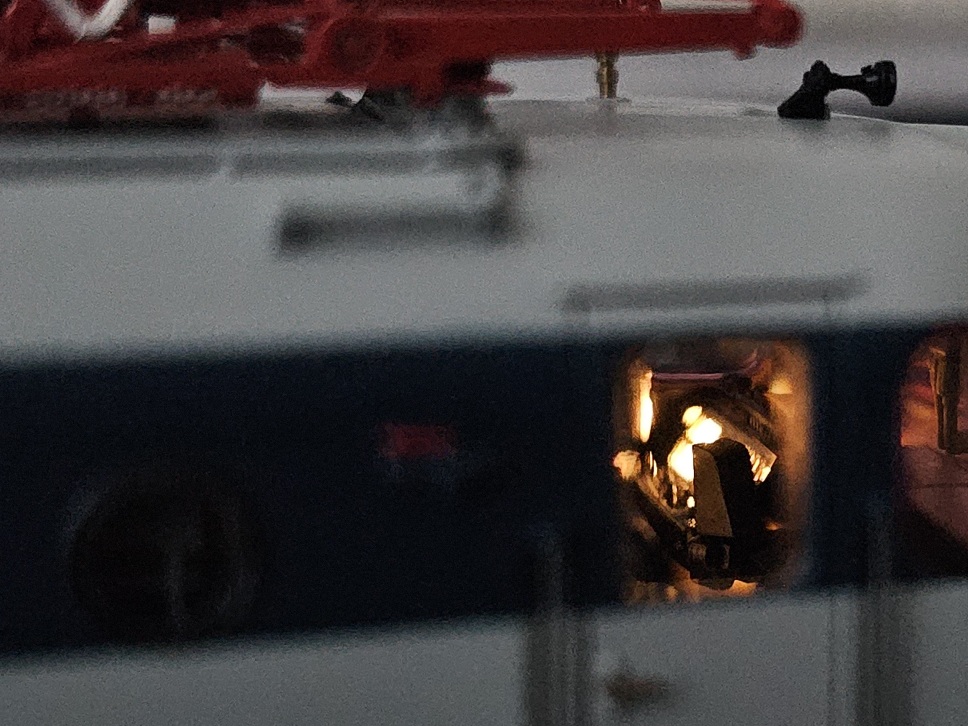

L'illuminazione di entrambi i banchi di manovra risulta sempre attiva in qualsiasi condizione anche a voi?
Appena si appoggia la loco sul binario, con tutte le funzioni spente, i banchi si illuminano entrambi.
Dal foglietto istruzioni si fa menzione per i "modellisti esperti" ad una operazione di modifica del PCB per rendere indipendente tramite Aux apposita questi led, ma mi pare una cosa molto, molto strana.
Qualcuno ha risolto in qualche modo? Non è possibile neanche ridurre la luminosità di questi led, non avendo una Aux indipendente, o sbaglio?
Il problema è che fanno tantissima luce, sembra di avere entrambe le cabine con le luci accese in marcia.

AndreaM ha scritto:

Con notevole ritardo ho digitalizzato la E444.005 Aimx con decoder ESU 59622.
Appena installato aveva, come sempre, un comportamento a dir poco bizzarro.
Confermo che sia le luci rosse che i fari di profondità funzionano solo con le luci frontali (F0) attive.
Indicarti quali cv ho modificato è un bel problema, ho configurato il tutto con il software del LokProgrammer, poi esportato l'elenco delle CV e importato in Decoder Pro per la programmazione.
Se hai il LokProgrammer o usi Decoder Pro ti invio il file di configurazione.

Le varie funzioni le ho settate così:
F0: Luci bianche secondo il senso di marcia
F1: Luci rosse secondo il senso di marcia*
F2: Faro di profondità secondo il senso di marcia*
F3: Modalità manovra
F4: Inerzia OFF
F5: Luce cabina A**
F6: Luce cabina B**
F7: Luce corridoio
F8: Flash contattori (anche se credo che la full chope non li avesse)
F9: Modalità manovra e luci bianche su entrambe le testate

* Solo con luci frontali (F0) attive
** La luce cabina si attiva solo a macchina ferma con un ritardo di circa 1,6 secondi e si spegne con la macchina in movimento con lo stesso ritardo.
Tutte le luci ad esclusione dei flash dei contattori, hanno la funzione dissolvenza.

Buona digitalizzazione,
A.

Tu Andrea hai risolto in qualche modo?

Etsero17

Mario, se come dici alcune cose sono attivate da F5 significa che nella mappatura queste attivazioni sono state assegnate alla funzione F5. I led dei freni hanno un anodo collegato al positivo comune ed un catodo collegato ad una uscita. Individuata l’uscita si dovrebbe poter regolare la corrente tramite la CV che la controlla. Ci vuole il LokProgrammer ovviamente.

Per le luci dei quadri comandi, come specificato sulle istruzioni allegate, se si vuole si stacca il filo verde e si collega questo filo ad un’uscita libera sul decoder (servono 2 uscite libere).
Io sto pensando di collegare il quadro comandi alle luci bianche di marcia: accendi le luci e si accende anche il quadro comandi in quel verso di marcia.

Roberto

AndreaM

Non ho preso in considerazione la cosa, ma l’idea di Roberto qui sopra mi sembra ottima.
A..

Ric402A

Etsero17 ha scritto:

Per le luci dei quadri comandi, come specificato sulle istruzioni allegate, se si vuole si stacca il filo verde e si collega questo filo ad un’uscita libera sul decoder (servono 2 uscite libere).
Io sto pensando di collegare il quadro comandi alle luci bianche di marcia: accendi le luci e si accende anche il quadro comandi in quel verso di marcia.

Roberto

Ok speravo di aver capito male le istruzioni invece è proprio come temevo.
Non conosco la ragione dietro questa scelta del produttore, ma il risultato non mi sembra l'ideale per un modello con predisposizione al Plux22.
Purtroppo non ho le competenze per fare queste modifiche elettriche, e se anche le avessi non sarei contento di dover mettere mano all'impianto elettrico di un modello nuovo di fabbrica.

La terrò così con i banchi sempre accesi, insieme alle altre "caratteristiche" tipo fregio alto/basso, foderi dei respingenti etc

Etsero17

Dopo l'HME, se recupero il LokSound e mi metto a farlo posterò le foto passo passo per l'operazione.

Roberto
