Tutti sappiamo che i segnali a vela tonda sono posizionati a sinistra del binario di marcia regolare del treno mentre quelli a vela quadra sono posizionati a destra,cioe' sul binario illegale,forse qualcosa cambia nelle stazioni con i binari di partenza.Ovviamente nel modellismo avviene la stessa cosa,ma non avendo tanta conoscenza sul loro funzionamento non riesco a capire la funzione dei segnali di partenza a sbalzo con gabbia a destra e sinistra.Ad esempio ho due articoli di segnali a sbalzo IlTreno articoli 321 e 328 segnali a portale a sbalzo 2 vie 1 vela,il primo con gabbia a sinistra,il secondo con gabbia a destra.Il secondo lo posso posizionare a sinistra del binario di partenza con funzione anche del binario attiguo.L'articolo 321 con sbalzo a sinistra,quindi da posizionare a destra dei binari?Sempre con la stessa funzione?O c'è qualche particolare da rispettare?Grazie saluti.

Non conta come é messa la gabbia o il portale che la sorregge ma la forma della vela del segnale.Lo stante o il portale vengono posizionati in funzione dello spazio disponibile tra i binari per assicurare il rispetto della sagoma dei treni.

Saluti

Rugantonio

Riprendo due disegni che avevo fatto per un forumista tempo fà per stazione entrambi lati.





Uploaded with ImageShack.us

Nel disegno "lato A" il segnale a sbalzo potrebbe stare anche con il basamento posto alla fine del marciapiede centrale fermo restando la posizione delle gabbie che sostengono le vele.




Saluti

Rugantonio

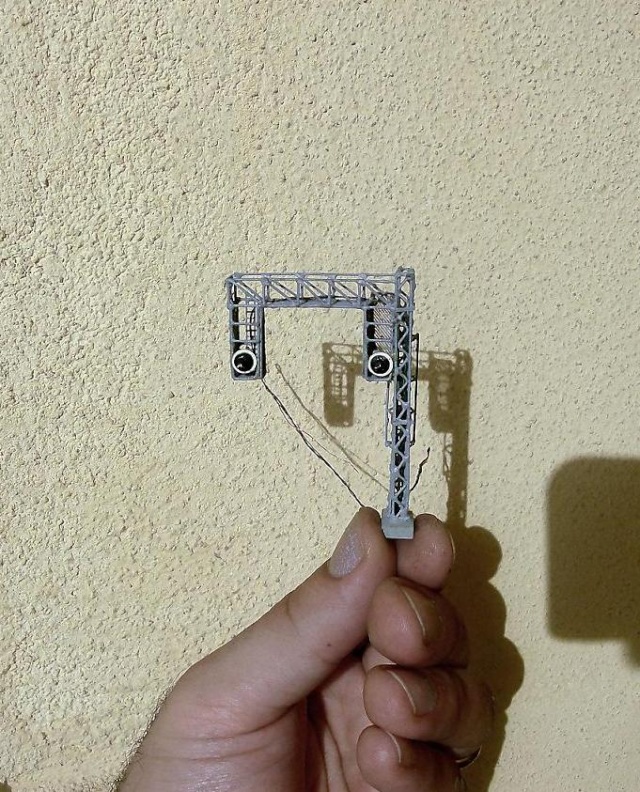

Grazie per le info,il segnale a cui faccio riferimento è questo:

Segnali con quella configurazione l'ho visti anche a catalogo di note ditte.Sinceramente Ti dico che per Me non esiste o per lo meno non li mai visti al vero.Secondo me dovrebbero avere entrambi le vele quadre perché immaginando i binari interessati,possono stare solo a destra.Continuo più tardi perché mi è arrivato testé un piatto di pasta fumante.

Saluti

Rugantonio

tenendo comunque conto che i segnali di prima categoria sono, per definizione, posti in precedenza del punto da proteggere: questo punto da proteggere deve essere a una determinata distanza dal segnale, 50 o 100 metri, chiamata "zona d'uscita" (mi correggano gli impiantisti), nell'immagine del "lato B", ad esempio, metterei il primo segnale a sinistra insieme a quello ubicato sul portale, perchè è chiaramente troppo "attaccato" al punto da proteggere, ovviamente non è necessario mettersi a misurare in scala i 50 metri (anche perchè significherebbe 2 carrozze UIC di distanza ), però almeno si simula la protezione del punto protetto con la zona d'uscita... per farvi un esempio a Nola il segnale di partenza del binario 1 lato Sarno è a metà marciapiede e non alla fine del medesimo, questo perchè subito dopo il marciapiede c'è un PL protetto da tale segnale, ed appunto il segnale di partenza è stato messo a una distanza "di sicurezza" dal PL che protegge, altrimenti tale PL si sarebbe dovuto far proteggere dal segnale precedente a quello di partenza, ovvero quello di protezione

E' un disegno indicativo e in prospettiva.Comunque sui binari non destinati al transito dei treni e indipendenti,quindi quelli di precedenza,i segnali li trovi spesso quasi attaccati allo scambio di uscita:vedi Orte 1° binario lato Chiusi,vedi Fara Sabina 4° binario lato Roma.

Per come é strutturato il segnale i binari dovrebbero essere posti in questo modo:



Uploaded with ImageShack.us

Pertanto le vele dovrebbero essere quadre,perché poste a destra del binario.
Altre soluzioni non le conosco.

Disposizione corretta delle vele tonde.


Disposizione corretta delle vele quadre.


Siccome l'immagine del segnale postata da francesco74 è mia,intervengo subito per precisare che quella configurazione è stata fatta per sbaglio.Oltre alle vele che dovrebbero essere quadre,anche i tiranti del ponte sono disposti in modo errato.Comunque l'errore più evidente sono le vele tonde,infatti le ho successivamente sostituite con quelle quadre

... ed in caso di binario unico ? il mio diorama si sviluppa con al centro la stazione e binari unici in entrambe le direzioni ( con portali di galleria ).
va bene un semplice segnale a vela tonda a sinistra rispetto il senso di marcia in uscita per entrambe le direzioni prima dell'ingresso in galleria ?

Roberto

Se la intendi così:



Lo puoi mettere in uscita, come era normale trovarli su linee con blocco telefonico.Sono piani di stazioni che probabilmente nemmeno esistono più.

Saluti

Rugantonio

esatto è proprio così ; poi probabilmente li terrò sempre accesi sul verde, avendo nel progetto un ovale chi si richiude con una coulisse parallela al diorama per permettere di movimentare più treni, a meno che in non trovi qualche progettino semplice per metterli al rosso durante l'arrivo di un treno.

Roberto

Casomai occorre un progettino per metterlo a via libera quando parte o transita un treno mantenendoli rossi come al vero in ogni altro caso.

Saluti

Rugantonio

La cosa non mi sembra così banale, il mio diorama è tutto in digitale senza sezionamenti o altri comandi se non quelli degli scambi, dovrei aggiungere degli switch manuali per la gestione del rosso/verde ma alla lunga mi sembra poco proponibile, tieni conto che a me interessa la gestione come "macchinista", e non vorrei dover aggiungere un "dirigente del traffico" per 2 segnali ... inoltre credo che il verde vada acceso PRIMA che parta il treno, per cui non posso mettere dei sensori in giro.

Salve riporto in alto la discussione e posto questo msg anche qui
Volevo sapere una cosa:
In un segnale di prima categoria a doppia vela, entrambe le vele devono avere i colori solo Rosso/Giallo/Verde?
Vorrei comprare un portale di una nota ditta milanese a doppia vela, ma le vele Hanno solo i colori Rosso/Verde
Secondo voi è corretto?
Grazie
