Mi hanno dato da riparare ( riportare in vita ) un trasformatore Buhler

modello 1.71.020.007-2

I fili dentro sono staccati e prima di fare qualche disastro mi chiedo

se qualche anima pia sia in possesso dello schema elettrico.

Grazie, Antonello

Ciao. E' per caso quel trasformatore che veniva venduto, identico, anche come fleischmann (verde), rivarossi (grigio-giallo), roco (arancione), lgb Giallo-blu), etc.? Se è quello, ce l'ho, ma non ho lo schema elettrico. Posso provare ad aprirlo ed indicarti la cablatura del mio se puo' esserti utile. Il tutto però stasera. Fammi sapere. Ciao. Roberto

Penso che sia quello, ma non vorrei che il tuo per aprirlo si rovinasse.

Quello che ho fra le mani e' stato massacrato proprio per aprirlo.

Grazie comunque, Antonello

Ho provato con "rude" delicatezza ad aprirlo, ma non ci sono riuscito. Penso ci voglia un qualche apposito attrezzo che prema contemporaneamente ed in modo antagonista sulle spinette di plastica, altrimenti il rischio è davvero di spaccare la pur tenacissima plastica di cui e fatto il contenitore principale.
Mi dispiace. Ci ho provato.
Ciao. Roberto

Grazie comunque.

Speriamo che qualcun altro l'abbia gia' aperto o riparato

Antonello

Ciao Antonello, puoi postare un paio di foto dell'interno della vittima?

Non e' che sia molto complesso.

I fili degli avvolgimenti sono dissaldati e prima di friggerlo vorrei sapere dove vanno.







Grazie, Antonello

Ciao, stasera ho provato ad aprire il mio ma senza risultato, quelle spinette sono dure accidentate e si rischia davvero di spaccare tutto.

Sembra proprio fatto apposta per non essere aperto, si vede che ci tengono alla sicurezza!

Mi spiace di non poterti aiutare.

Ciao.
Ale

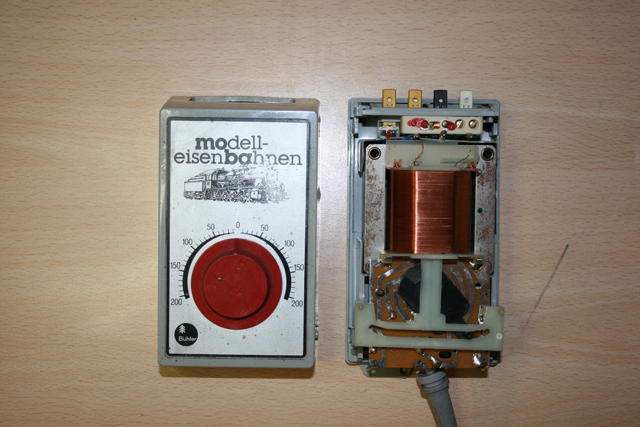

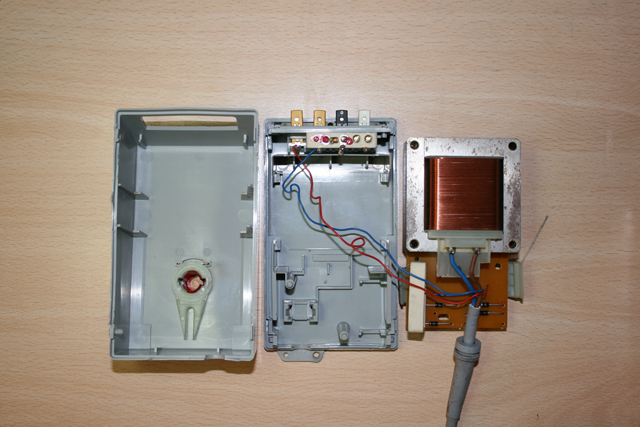

Da quello che si può vedere dalle foto mancano 4 fili:
Due dovrebbero andare dall'avvolgimento (lato in alto nella prima foto) alla piastrina di protezione a lamina bimetallica (sopra i morsetti bianco e nero sempre prima foto).
Altri due dal circuito stampato ai terminali di uscita cc (quelli bianco e nero, confermi?), ma servirebbe una foto dei due lati del circuito stampato più ravvicinata.
Gli altro due fili rosso e blu più sottili dovrebbero essere l'uscita in ca e dovrebbero essere saldati ai due morsetti gialli, confermi?
Ciao, Marco

Grazie Marco.

Lunedi' faccio delle foto piu' ravvicinate e controllo i morsetti

Antonello
