trenissimo
 Oggetto del messaggio: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 8:54
Non connesso

Iscritto il: domenica 31 agosto 2008, 7:45
Messaggi: 297
Località: Napoli , Via le dita dal Naso
Ho provato ad illuminare i fari di un locomotore utilizzando 2 miniled collegati alle prese di corrente delle ruote.
Ciascun led è dotato di idonea resistenza. La presa di corrente sulle ruote è in comune con il motore.
Ciò premesso a collegamento eseguito ho notato un netto peggioramento delle prestazioni del motore.
C'è qualche accorgimento oppure devo rinunciare ad illuminare i fari?
grazie
Top
 Profilo

marco_58
 Oggetto del messaggio: Re: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 9:42
Non connesso

Iscritto il: mercoledì 20 settembre 2006, 20:44
Messaggi: 6418
Località: Sorbolo di Sorbolo Mezzani (PR)
Da lontano,direi che c'è un problema nei cablaggi.
Top
 Profilo

trenissimo
 Oggetto del messaggio: Re: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 10:01
Non connesso

Iscritto il: domenica 31 agosto 2008, 7:45
Messaggi: 297
Località: Napoli , Via le dita dal Naso

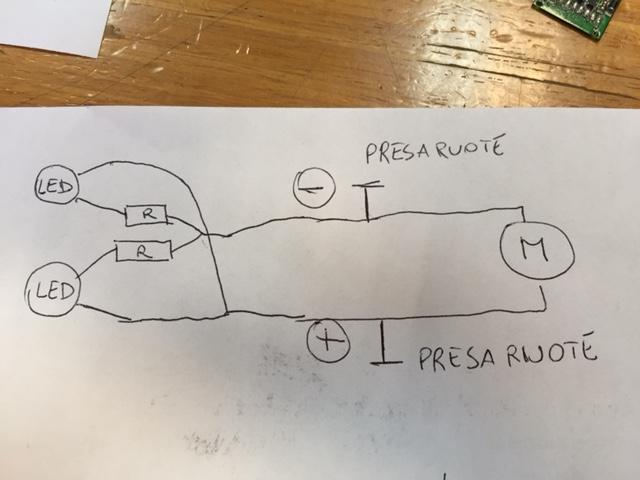

Scusatemi per la grafica


Allegati:
a.jpg [ 47.13 KiB | Osservato 1815 volte ]
Top
 Profilo

gianca
 Oggetto del messaggio: Re: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 10:14
Non connesso

Iscritto il: venerdì 27 gennaio 2006, 13:12
Messaggi: 1534
Se il collegamento dei due led è quello che hai disegnato il motore non dovrebbe avere alcun calo delle prestazioni ma da ciò che affermi direi che forse qualche collegamento errato c'è.. controlla attentamente che i fili siano effettivamente collegati come nel disegno e al limite fai una foto e postala.
Top
 Profilo

max5726
 Oggetto del messaggio: Re: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 11:30
Non connesso

Iscritto il: mercoledì 8 febbraio 2006, 19:23
Messaggi: 1519
Località: Firenze
Oppure controlla che non ci sia qualche corto accidentale.
Il valore di ciascuna resistenza non deve essere inferiore a 560 ohm....

saluti

Max
Top
 Profilo

alpiliguri
 Oggetto del messaggio: Re: Illuminazione fari locomotori
MessaggioInviato: venerdì 17 aprile 2015, 12:28
Non connesso

Iscritto il: martedì 9 settembre 2008, 9:45
Messaggi: 2236
Località: Breil sur Roya
In ogni caso con il collegamento che hai postato i led potrebbero avere vita breve, al led spento viene applicata una tensione inversa di 12V, ben superiore al limite normalmente tollerato, rischia di bruciarsi.
Dovresti inserire su ogni ramo un diodo 1N4007, che sopportando tensioni inverse elevate proteggerà il led, orientato nello stesso senso del led.

Ciao, alpiliguri.
