 Oggetto del messaggio: Problema con presa decoder 464 Vitrains
MessaggioInviato: martedì 14 luglio 2015, 22:48
Non connesso

Iscritto il: sabato 14 gennaio 2006, 14:10
Messaggi: 1373
Località: Ventimiglia
Un amico ha recentemente acquistato il modello nella nuova livrea delle Vivalto ,
ma al momento di inserire il decoder un'amara sorpresa che ci ha lasciato senza parole ...

secondo il negoziante ( on-line )

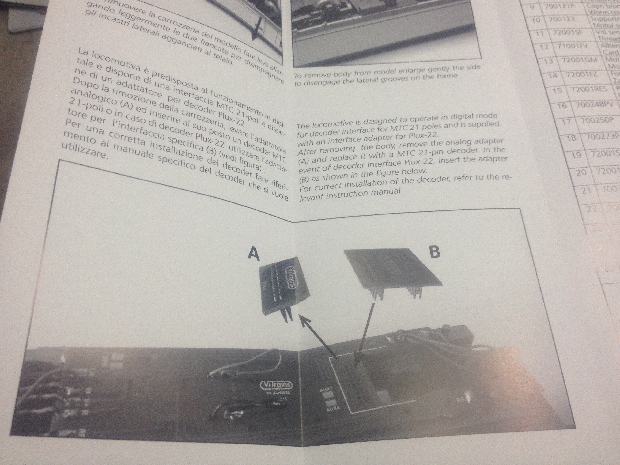

ma anche nel manuale della locomotiva stessa interno alla confezione
la locomotiva è predisposta per ricevere un decoder a 21 poli ...

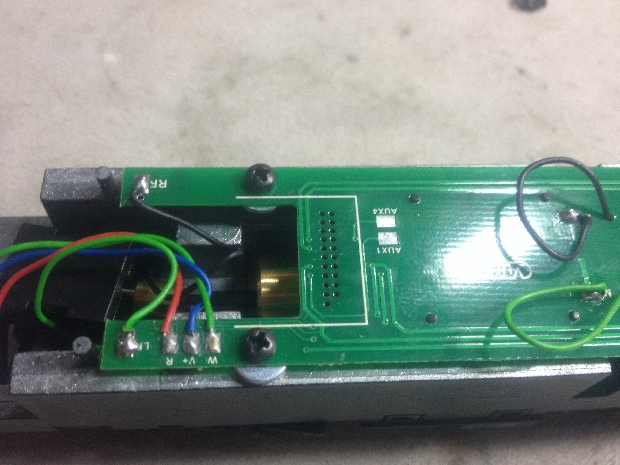

ma come si può vedere la presa è di tipo femmina , mentre i decoder a 21 poli hanno la spina femmina !!!

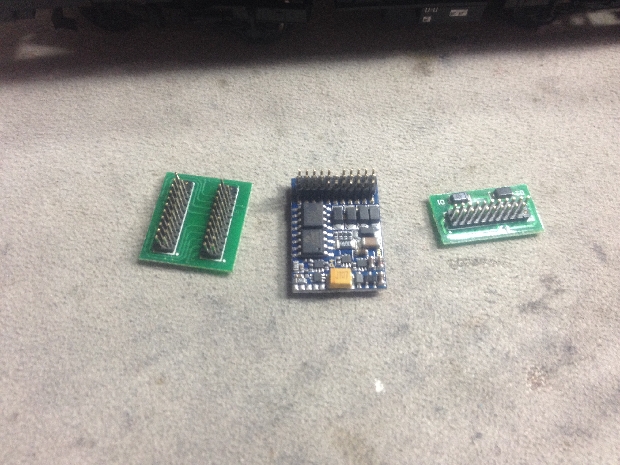

esiste nella bustina degli aggiuntivi un adattatore per utilizzare un decoder 22 plux ,e nelle istruzioni si vede ,
ma l'adattatore ha un connettore maschio 21 poli da inserire nel PCB della locomotiva e un connettore sempre maschio 21 poli dove dovrebbe andare il decoder 22 plux che al vero ha una spina maschio !!!!

ora vorrei capire cosa devo fare :
-è un errore di fabbrica ?
- oppure al doppio connettore 21 poli posso collegare il decoder 21 poli senza fare danni ???

ma nessun ha questo modello ???

Andrea


Allegati:
image-1.jpg [ 228.1 KiB | Osservato 3145 volte ]
image (1)-1.jpg
image (1)-1.jpg [ 247.77 KiB | Osservato 3145 volte ]
image (2)-1.jpg
image (2)-1.jpg [ 243.41 KiB | Osservato 3145 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 6:32
Non connesso

Iscritto il: venerdì 20 gennaio 2006, 10:59
Messaggi: 5032
Quello non è un adattatore per plux ma solo un "gender-charger" (cambia sesso :wink: ) per mtc21 ... è la scelta del progettista per collegare un 21 pin (e NON un plux) al pcb della loco.

Per cui prendi il decoder 21 pin e lo infili nell'adattatore ... e poi infili il tutto sul pcb della loco ... sempre rispettando la posizione del pin "cieco" di riferimento.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 13:00
Non connesso

Iscritto il: martedì 9 settembre 2008, 9:45
Messaggi: 2207
Località: Breil sur Roya
Cita:
Togliere l'adattatore analogico A e inserire al suo posto il decoder 21 poli...
Impossibile perché sarebbe femmina contro femmina!

Cita:
In caso di decoder Plux utilizzare l'adattatore per l'interfaccia specifica B ....
Impossibile perché sarebbe maschio contro maschio!

La fiera dell'incompetenza, le istruzioni non ci azzeccano nulla con la realtà, ma questi dovrebbero progettare zappe, non pcb...

Ma almeno provare in fabbrica 1 modello (non tutti, giusto il prototipo prima della produzione) in digitale sarebbe troppo, non hanno i soldi per una centrale e un decoder?

Ciao, alpiliguri.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 13:50
Non connesso

Iscritto il: venerdì 20 gennaio 2006, 10:59
Messaggi: 5032
:lol: :lol: :lol: :lol: :lol:

... il "bugiardino" non lo avevo letto ... :lol: :lol:

Mi sa che è stata pensata in un modo e poi è stata realizzata in un altro ...

... io chiederei la ristampa del pieghevole :shock: :shock: :roll:


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 14:32
Non connesso

Iscritto il: martedì 9 settembre 2008, 9:45
Messaggi: 2207
Località: Breil sur Roya
Basterebbe informare i commercianti con un'email e pubblicare il pieghevole corretto in PDF sul loro sito, costo dell'operazione ZERO.
E magari cambiare il simbolo associato alla descrizione delle 464 sul catalogo 2015 (pag. 22), che riporta l'icona del connettore 8 poli NEM652.... (vedi legenda dei simboli a pag. 3) :roll:

Poi, ma siamo nella fantascienza, si potrebbe associare ad ogni modello presentato sul sito una breve scheda tecnica con i dati principali, così uno sa cosa compra....

Ma forse si chiede troppo....

Ciao, alpiliguri.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 15:41
Non connesso

Iscritto il: venerdì 13 gennaio 2006, 19:16
Messaggi: 5159
Località: Roma
Lasciare il vecchio 8 poli che c'era no vero? Così si e' obbligati ad usare decoder cari.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 15:47
Non connesso

Iscritto il: sabato 14 gennaio 2006, 14:10
Messaggi: 1373
Località: Ventimiglia
Ma a questo punto mi posso fidare che il connettore abbia le piste adatte ad un 21 poli ?????

che roba ragazzi :shock: :shock: :shock: :shock: :shock:

Andrea


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 16:00
Non connesso

Iscritto il: venerdì 20 gennaio 2006, 10:59
Messaggi: 5032
andreachef ha scritto:
Ma a questo punto mi posso fidare che il connettore abbia le piste adatte ad un 21 poli ?


Francamente non capisco la domanda ...

Miura ha scritto:
Lasciare il vecchio 8 poli che c'era no vero? Così si e' obbligati ad usare decoder cari.


Quali sono i decoder 8 poli che non sono cari, funzionano e durano ?


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 16:04
Non connesso

Iscritto il: martedì 9 settembre 2008, 9:45
Messaggi: 2207
Località: Breil sur Roya
Miura ha scritto:
Lasciare il vecchio 8 poli che c'era no vero? Così si e' obbligati ad usare decoder cari.

No dai, un connettore 8 poli porta tre uscite luci, ci fai bianche, rosse e terzo faro da un lato, e l'altro lato? E' una connessione inadeguata al materiale attuale.
Un connettore 21MTC mette e disposizioni 6 connessioni luci, dovrebbe essere la predisposizione standard, bianche/rosse/terzo faro su due testate, tutto indipendente.

I decoder costano cari per colpa dei produttori, è una presa in giro perché il decoder è esattamente lo stesso, cambia solo la connessione, e saldare i fili sciolti e la spina costa più caro che saldare la sola presa 21 poli...

Ciao, alpiliguri.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: mercoledì 15 luglio 2015, 20:31
Non connesso

Iscritto il: sabato 27 ottobre 2007, 9:02
Messaggi: 2853
Località: Torino
Fanno quasi tenerezza da quanto sono casinisti.... è il classico caso dove la mano sinistra non sa cosa fa la mano destra...

Ciao
Despx


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: sabato 29 marzo 2025, 21:46
Non connesso

Iscritto il: lunedì 30 novembre 2009, 23:48
Messaggi: 689
Secondo voi si può trovare questo adattatore? Magari richiederlo a Vitrains?
Come ho scritto in un altro Topic ho comprato una e464 usata ma manca l'adattatore in questione ... :-(


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: domenica 30 marzo 2025, 1:20
Non connesso

Nome: Luca
Iscritto il: mercoledì 8 luglio 2015, 8:47
Messaggi: 670
Località: Perugia
Secondo me fai prima a chiedere la nuova PCB che montano le attuali e464 vitrains. È sufficiente dissaldare quella vecchia di 10 anni con tutti quegli assurdi adattatori e montare la moderna con attacco plux22 che ha integrati anche i led per le luci corridoio e cabina. È perfettamente compatibile con le vecchie e464 (anche con quelle che avevano l'8 poli) e il lavoro è semplice.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: domenica 30 marzo 2025, 11:55
Non connesso

Iscritto il: lunedì 30 novembre 2009, 23:48
Messaggi: 689
Ghig85 ha scritto:
Secondo me fai prima a chiedere la nuova PCB che montano le attuali e464 vitrains. È sufficiente dissaldare quella vecchia di 10 anni con tutti quegli assurdi adattatori e montare la moderna con attacco plux22 che ha integrati anche i led per le luci corridoio e cabina. È perfettamente compatibile con le vecchie e464 (anche con quelle che avevano l'8 poli) e il lavoro è semplice.


Quello prodotto da Almrose intendi?


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: domenica 30 marzo 2025, 13:07
Non connesso

Nome: Luca
Iscritto il: mercoledì 8 luglio 2015, 8:47
Messaggi: 670
Località: Perugia
Principe Anchisi ha scritto:
Ghig85 ha scritto:
Secondo me fai prima a chiedere la nuova PCB che montano le attuali e464 vitrains. È sufficiente dissaldare quella vecchia di 10 anni con tutti quegli assurdi adattatori e montare la moderna con attacco plux22 che ha integrati anche i led per le luci corridoio e cabina. È perfettamente compatibile con le vecchie e464 (anche con quelle che avevano l'8 poli) e il lavoro è semplice.


Quello prodotto da Almrose intendi?

Si esatto! Poca spesa massima resa e puoi montarci facilmente un decoder moderno plux22 dalle molteplici regolazioni. Fari bianchi con terzo faro, fari rossi, luce corridoio, luce cabina tutti gestibili in maniera indipendente! La nuova PCB ha anche la predisposizione per un eventuale altoparlante in caso di sonorizzazione della locomotiva. Io ho fatto così sulle mie vecchie e464 montandoci un Esu loksound 5 e vanno alla grande.


Top
 Profilo

 Oggetto del messaggio: Re: Problema con presa decoder 464 Vitrains
MessaggioInviato: domenica 30 marzo 2025, 13:51
Non connesso

Iscritto il: martedì 21 marzo 2017, 12:08
Messaggi: 1635
alpiliguri ha scritto:
Miura ha scritto:
Lasciare il vecchio 8 poli che c'era no vero? Così si e' obbligati ad usare decoder cari.

No dai, un connettore 8 poli porta tre uscite luci, ci fai bianche, rosse e terzo faro da un lato, e l'altro lato? E' una connessione inadeguata al materiale attuale.
Un connettore 21MTC mette e disposizioni 6 connessioni luci, dovrebbe essere la predisposizione standard, bianche/rosse/terzo faro su due testate, tutto indipendente.

I decoder costano cari per colpa dei produttori, è una presa in giro perché il decoder è esattamente lo stesso, cambia solo la connessione, e saldare i fili sciolti e la spina costa più caro che saldare la sola presa 21 poli...

Ciao, alpiliguri.


No, scusa: con un Lokpilot 5 (o LokSound 5) sia ad 8 poli che con connettore 21MTC (e anche ovviamente con il PluX22) hai a disposizione 9 uscite amplificate e quindi puoi separare tutte le luci che vuoi, comprese quelle per le cabine, se aggiungi i led. Non serve nessuna pcb alternativa.

Il maggior costo di un decoder non sono i costi ricorrenti (costruzione), ma il recupero dei non ricorrenti (progetto, sviluppo, scrittura del firmware, ecc.) da ripartire sui pezzi e poi tutto l'handling.

Roberto
