 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: domenica 31 gennaio 2021, 23:55
Connesso

Iscritto il: domenica 14 marzo 2010, 21:37
Messaggi: 1938
Località: Faenza
Casualmente mi è capitato di trovare questo :

file:///C:/Users/uni/Downloads/EnzyklopadiedesEisenbahnwesens_10452869.pdf

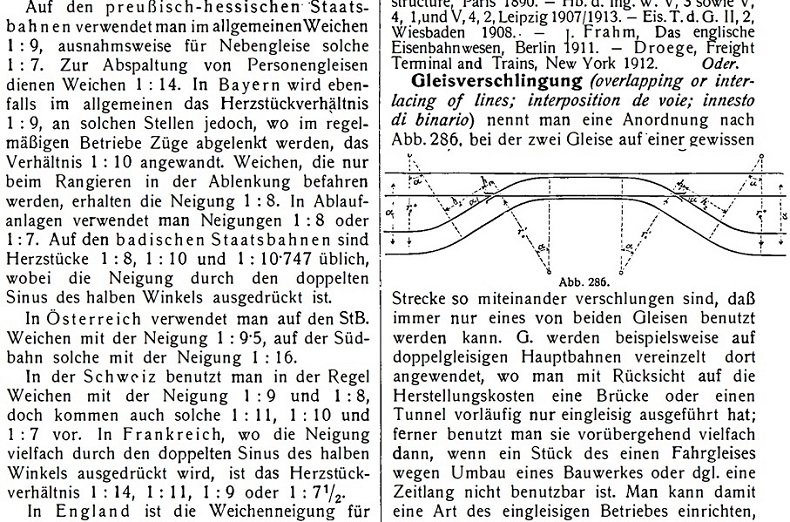

a pagina 365 c' è un disegno (con testo in tedesco che non ho provato a tradurre) :

Allegato:
Binari compenetrati in enciclopedia in tedesco - al 50 perCento.jpg
Binari compenetrati in enciclopedia in tedesco - al 50 perCento.jpg [ 266.37 KiB | Osservato 7867 volte ]



Stefano Minghetti


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: giovedì 4 febbraio 2021, 12:15
Non connesso

Iscritto il: domenica 15 luglio 2007, 9:46
Messaggi: 6532
Località: Regione FVG
ste.klausen21 ha scritto:
Casualmente mi è capitato di trovare questo :
file:///C:/Users/uni/Downloads/EnzyklopadiedesEisenbahnwesens_10452869.pdf
a pagina 365 c' è un disegno (con testo in tedesco che non ho provato a tradurre) :
Stefano Minghetti


circa:
Con Gleisverschlingung si intende una disposizione come da figura 286 nella quale due binari di una linea sono così compenetrati che uno solo dei due può essere usato alla volta. I binari vengono ad esempio così riuniti su linee a doppio binario dove si ha un ponte o una galleria preesistenti solo a binario singolo. Poi lo si impiega se provvisoriamente non è utilizzabile un binario di corsa per ricostruzioni, lavori o simili.

Manca un pezzo, forse continuava sulla pagina sucessiva. Però pare che a quell'epoca fosse più adoperato...


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: sabato 6 febbraio 2021, 20:04
Non connesso

Iscritto il: martedì 22 agosto 2006, 17:59
Messaggi: 573

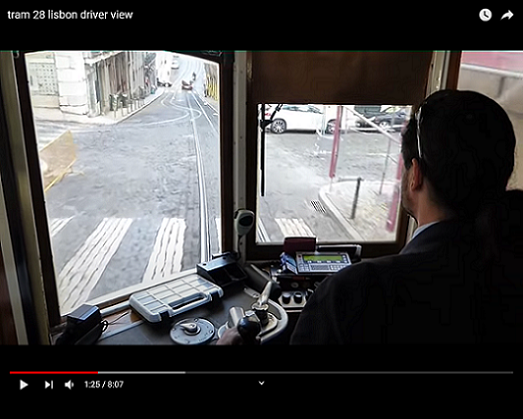

ne ho trovata anche un'altra carina, bella l'idea per fare una curva strettina


Allegati:
Immaginetram.png [ 298.96 KiB | Osservato 7705 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: sabato 6 febbraio 2021, 22:23
Connesso

Iscritto il: domenica 14 marzo 2010, 21:37
Messaggi: 1938
Località: Faenza
Ho notato solo ora che avevo messo per il documento, un indirizzo locale al mio PC.

Aggiungo il riferimento in rete.

Documento :
EnzyklopadiedesEisenbahnwesens_10452869.pdf

da :
forgottenbooks.com


Io l' ho ritrovato cercando il titolo del documento, che credo significhi Enciclopedia delle Ferrovie.


Stefano Minghetti


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: giovedì 11 marzo 2021, 20:41
Non connesso

Iscritto il: giovedì 12 gennaio 2006, 23:37
Messaggi: 591
Località: cagliari
ce n'era una anche a Cagliari, (quando c'erano i tram :oops: :oops: ) nel Corso Vittorio Emanuele: circa 200 metri nei quali era evidente l'impossibilità di proseguire col doppio binario e proprio per evitare due scambi venne costruito l'affiancamento dei due binari. Però, proprio come dice "l'esperto" Taurus, al fine di prevenire incidenti un semaforo in entrambi i lati regolava l'accesso delle vetture.


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: giovedì 9 maggio 2024, 7:58
Non connesso

Iscritto il: venerdì 13 gennaio 2006, 23:12
Messaggi: 501
Località: Lugano
Un ponte sulla linea fra la Francia e la Spagna via Cerbère-Port Bou è stato ricostruito con binari compenetrati per risparmiare, dopo che una piena aveva distrutto quello originale 75 anni fa.

Posizione: https://www.google.ch/maps/@42.5832753, ... ?entry=ttu

Foto su Wikipedia: https://fr.wikipedia.org/wiki/Ligne_de_ ... ti%C3%A8re)

Non ricordo dove in Germania c'è almeno una tranvia con 6 rotaie, con un binario normale e uno a 4 rotaie per permettere il transito anche a treni. Probabilmente è una questione di profilo della rotaia.

Altri casi particolari: https://de.wikipedia.org/wiki/Gleis#Mehrschienengleise


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: sabato 11 maggio 2024, 0:14
Non connesso

Nome: Giovanni
Iscritto il: mercoledì 31 agosto 2022, 20:21
Messaggi: 111
Esempio di compenetrazione tramviaria in curva:

https://www.google.ch/maps/@60.1689898, ... ?entry=ttu

Saluti


Top
 Profilo

 Oggetto del messaggio: Re: strana interconnessione
MessaggioInviato: domenica 19 maggio 2024, 20:28
Connesso

Iscritto il: domenica 14 marzo 2010, 21:37
Messaggi: 1938
Località: Faenza

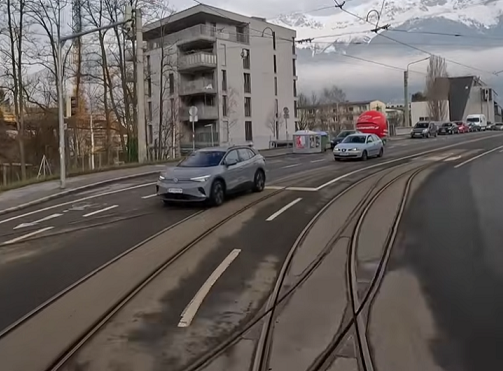

Eccone un' altra, a Innsbruck :
Allegato:
Interconnessione con incrocio ad Innsbruck- ridotto.png
Interconnessione con incrocio ad Innsbruck- ridotto.png [ 287.31 KiB | Osservato 1853 volte ]



Stefano Minghetti
