fossa a fuoco

cedro

cedro ha scritto:

Se vi interessa ho trovato questi disegni sulle fosse a fuoco di tipo FS

- fossa a fuoco cunicolo
- fossa a fuoco dispositivo di smaltimento
- tipo di fossa a fuoco in calcestruzzo di cemento

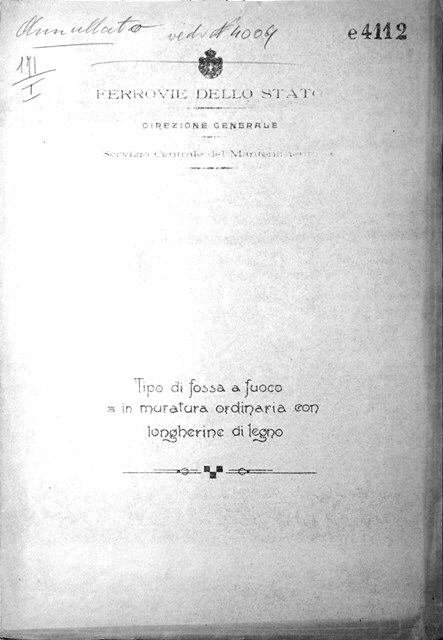

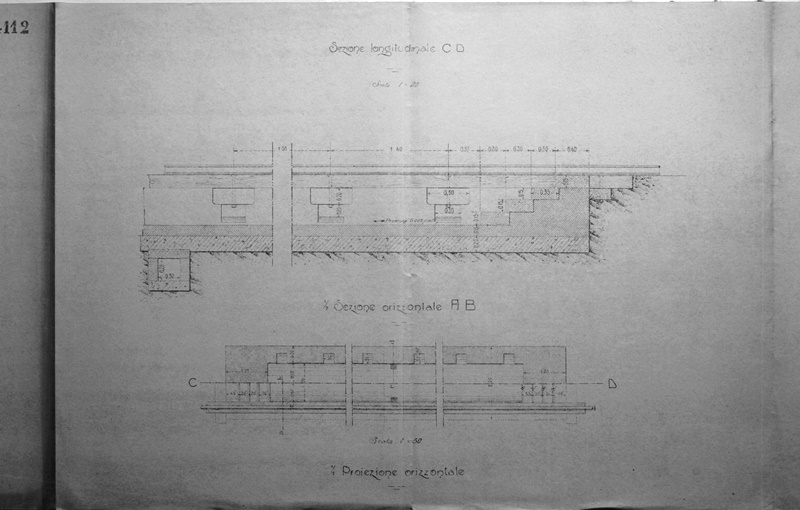

- tipo di fossa a fuoco in muratura ordinaria con longherine di legno
- tipo di fossa a fuoco per binari te

Fatemi sapere

Ciao

Allegato:

IMG_5323.JPG [ 84.66 KiB | Osservato 3243 volte ]

Allegato:

IMG_5324.JPG [ 133.67 KiB | Osservato 3243 volte ]

Allegato:

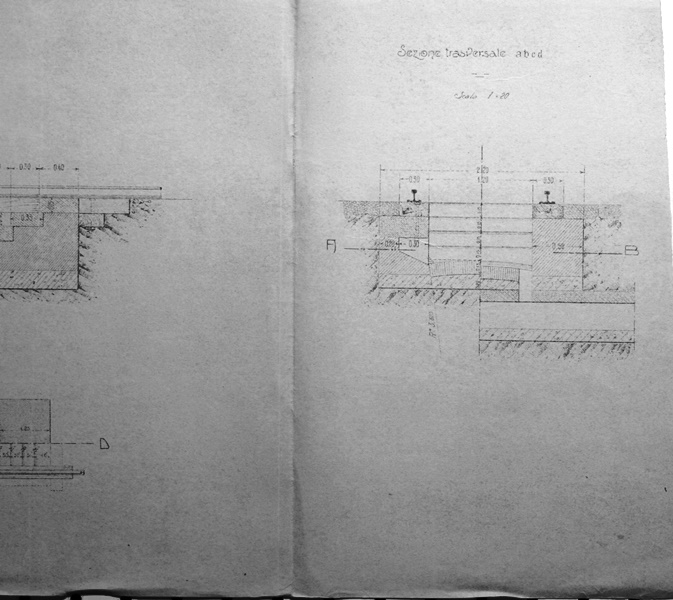

IMG_5325.JPG [ 140.28 KiB | Osservato 3243 volte ]

cedro

cedro ha scritto:

Se vi interessa ho trovato questi disegni sulle fosse a fuoco di tipo FS

- fossa a fuoco cunicolo
- fossa a fuoco dispositivo di smaltimento
- tipo di fossa a fuoco in calcestruzzo di cemento
- tipo di fossa a fuoco in muratura ordinaria con longherine di legno

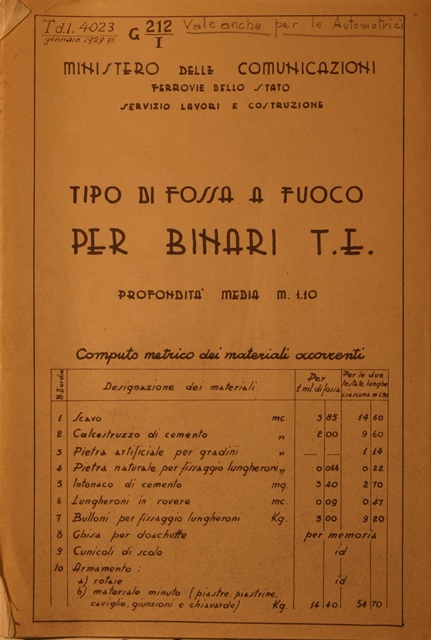

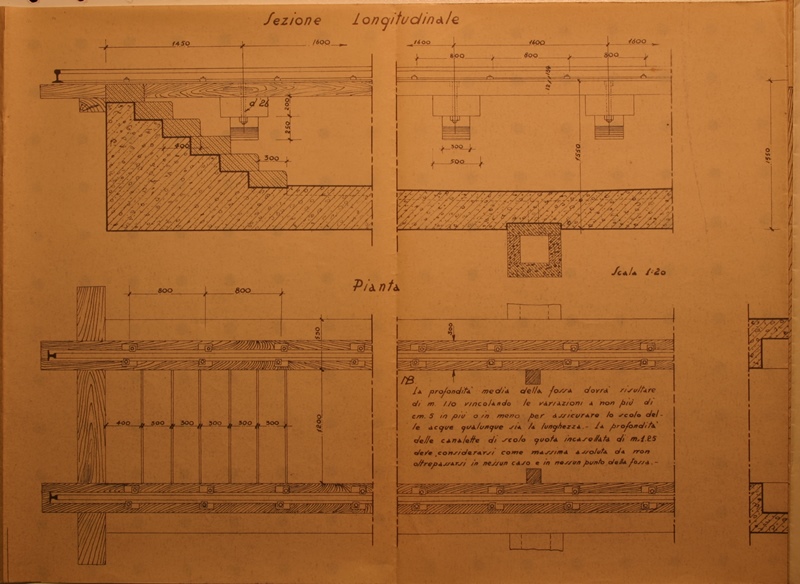

- tipo di fossa a fuoco per binari te

Fatemi sapere

Ciao

Allegato:

IMG_5382.JPG [ 115.07 KiB | Osservato 3163 volte ]

Allegato:

IMG_5383.JPG [ 174.43 KiB | Osservato 3163 volte ]

Allegato:

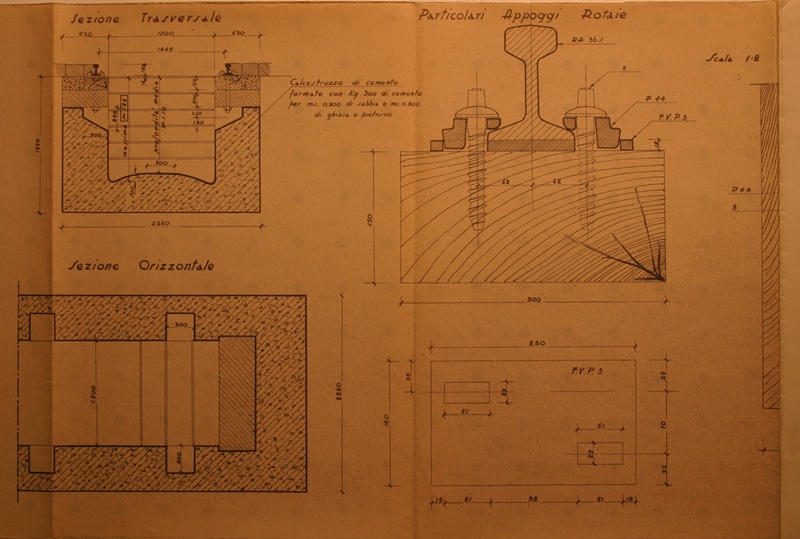

IMG_5384.JPG [ 168.13 KiB | Osservato 3163 volte ]

Allegato:

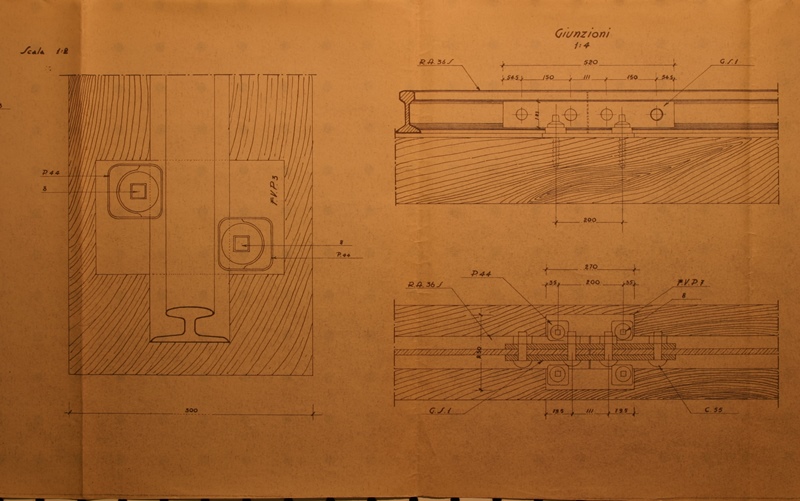

IMG_5385.JPG [ 151.39 KiB | Osservato 3163 volte ]

Allegato:

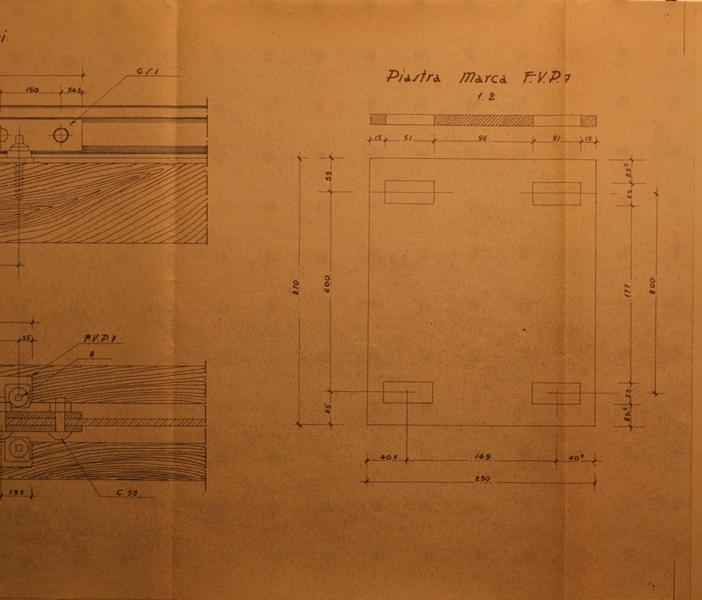

IMG_5386.JPG [ 143.31 KiB | Osservato 3163 volte ]

roberto735

Di nuovo grazie per aver condiviso questi disegni, interessanti e belli da vedere.

Roberto

ammiraglio

Buona sera a tutti

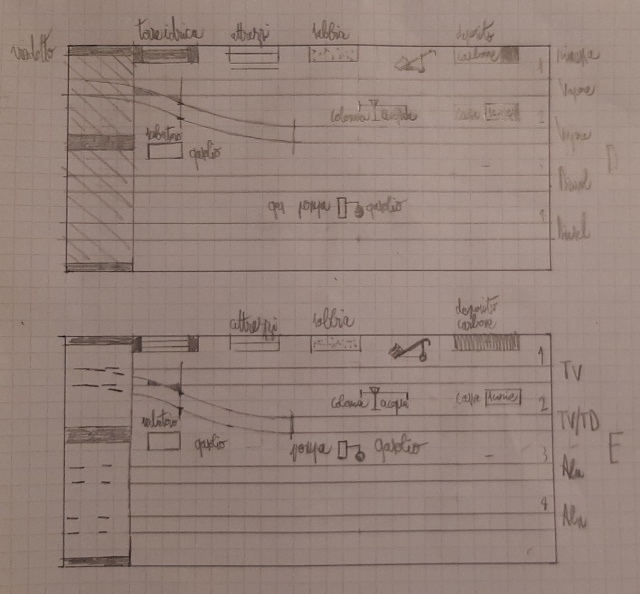

Causa zona rossa sto progettando l'ennesimo diorama con tavola di risulta, questa volta a tema "porzione" di deposito locomotive misto tra TV e TD.
L'impianto è di soli 4 binari (la piattaforma si immagina fuori scena): con tali dimensioni, e posto che per quanto sopra descritto la fossa scorie non è esattamente obbligatoria, è ugualmente corretto prevedere una semplice cassa tra i binari come da disegni o devo necessariamente scavarla ai fianchi della colonna idrica?
Inceneriti saluti
Francesco
