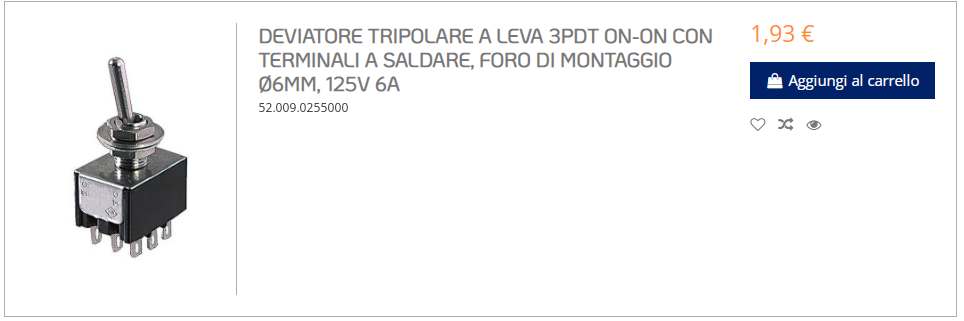

Mi sembra che l'inserzionista Ebay confonda il termine "poli" con il termine "pin". I deviatori fotografati sono a 2 poli e di conseguenza hanno 6 pin.

Secondo me ti serve:

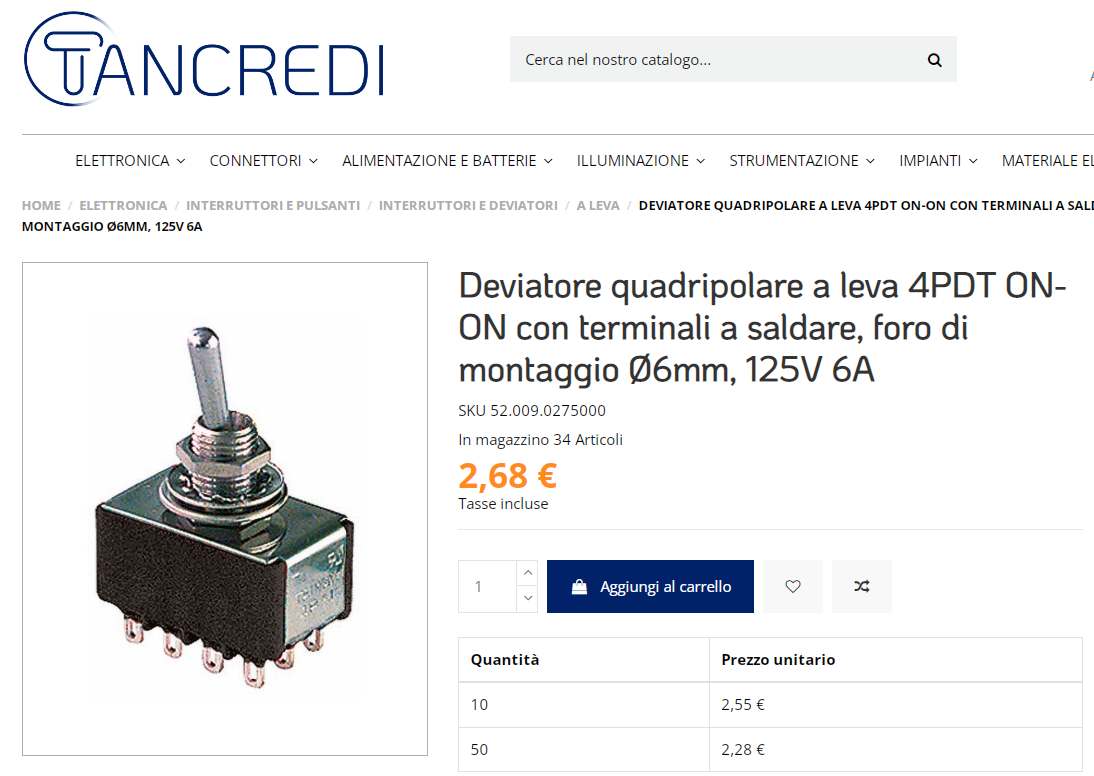

- un deviatore quadripolare (a leva) per alimentare alternativamente i binari in DC (con i due TR che alimentano le due zone in modo separato) e in DCC (con la centrale digitale che alimenta il binario,

- un deviatore bipolare per collegare/scollegare le due zone di binario che in DC sono alimentate da un altro TR al binario principale.

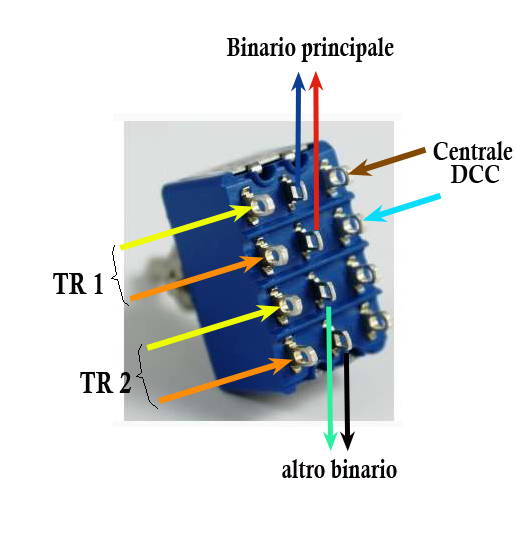

i collegamenti del quadripolare io li vedrei così:


In alternativa si possono usare più deviatori bipolari ricordandosi quali sono quelli da azionare in funzione dell'alimentazione che si vuole usare.

Roberto

Oppure fa come ho fatto io che dovendo commutare 35 sezioni di BA dall'alimentazione analogica a quella DCC il lavoro lo faccio fare a 20 relè... con un interruttore alimento i relè e loro fanno le commutazioni.

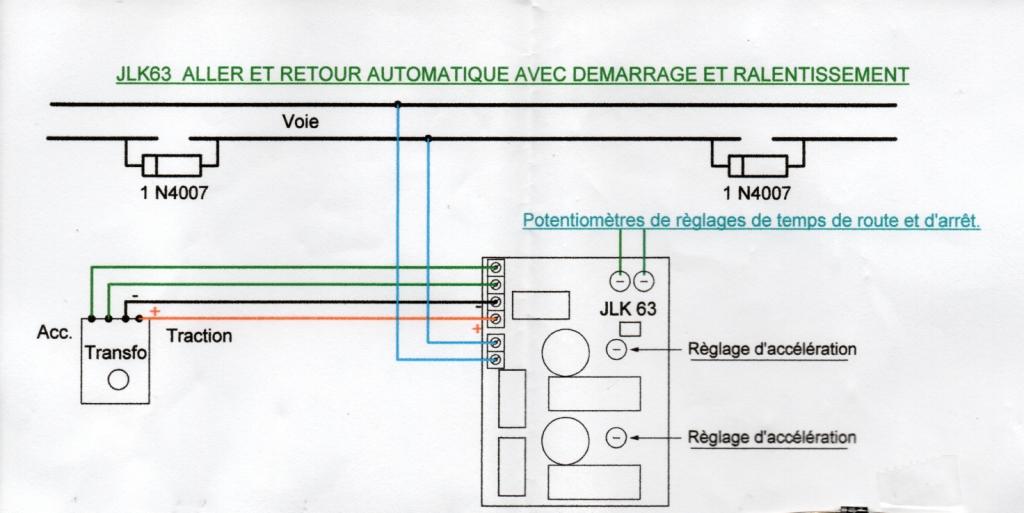

Chiedo scusa all'autore del post se mi inserisco, ma visto che si parla di deviatori, pulsanti, interruttori, avrei bisogno di alcuni chiarimenti. Ho un binario unico con ai due capi due stazioncine. Il tutto comandato da un circuitino va&vieni (vedi schema).
Mi piacerebbe dotare i due capolinea di un binario di raddoppio e di un breve binario per il piano caricatore. Naturalmente nel momento che volessi fare manovre in stazione devo disalimentare il circuito e affidarmi ad un classico collegamento in analogico ad un alimentatore.
Ora, non volendo eliminare il circuito va e vieni (mi serve anche per il rodaggio delle loco) Che tipo di deviatore dovrei impiegare e soprattutto in quale punto dei due circuiti elettrici lo dovrei inserire per disalimentare il va & vieni e usare la trazione con il classico alimentatore? Spero di essere stato chiaro e chiedo ancora venia per l'intrusione.
Gino

Semplice, sui due fili azzurri: togli la tensione ai binari dal dispositivo va e vieni e la dai con altro alimentatore.
Ma con lo stesso commutatre devi cortocircuitare i due diodi qualora il treno in manovra interessi i due tratti di estrenita dei binari.
Quindi ti serve un commutatore a 4 contatti in scambio: due li usi per la commutazione dell'ailimentazione, e gli altri per cortocircuitare ogni singolo diodo.
