Ciao a tutti, dopo aver disegnato con un programma di grafica vettoriale la prima parte del quadro sinottico del mio costruedo plastico, mi accingo a fare delle prove con un pezzo di compensato, ecco il primo dubbio...come faccio a far reggere i led dopo averli infilati nella loro foro fatto ad hoc?

Puoi usare delle ghiere per led, ne esistono in plastica o in metallo, ma temo costino molto più dei led.
oppure , visto che usi il compensato puoi fare i fori leggermente "stretti" ed inserire i led forzando un po' o fermarli con una goccia di vinavil o di colla a caldo con la pistola dal retro.
Io usai quest'ultima soluzione ma la mia base è in bachelite.

Ciao.
Arturo.

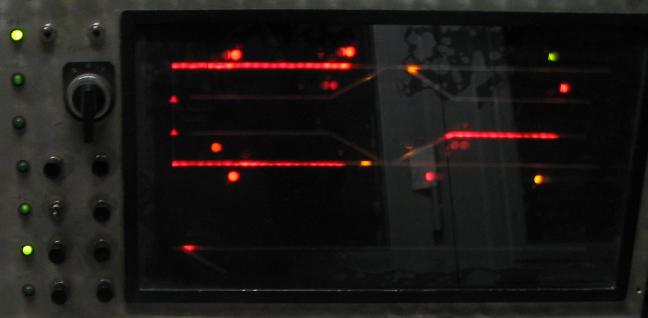

Le ghiere (in plastica) sono quelle a sinistra nella (brutta) foto che segue :



Per il vero e proprio quadro sinottico, invece, su Klausen21 abbiamo fatto un sandwitch fatto da due vetri ed una basetta millefori (passo 2,54 mm).
Il tutto assemblato con una cornice di ottone, verniciata in nero.

Fra i due vetri abbiamo messo una pellicola trasparente disegnata a china (nel 1985 non esistevano CAD o computers accessibili).
Sulla basetta millefori abbiamo montato i leds.
Per ottenere la riga rossa (o gialla), abbiamo messo una fila di leds rettangolari.

Stefano Minghetti

buongiorno

qui puoi trovare i tipi di ghiera per fissare i led
http://www.epm.it/w_frame.php?sessione= ... lo=&cerca=

spero il link funzioni, altrimenti a sx c e l indice con riportata la dicitura " ghiere per led "

mandi mandi
Manuel

Grazie per le risposte.... farò tesoro delle vostre indicazioni
