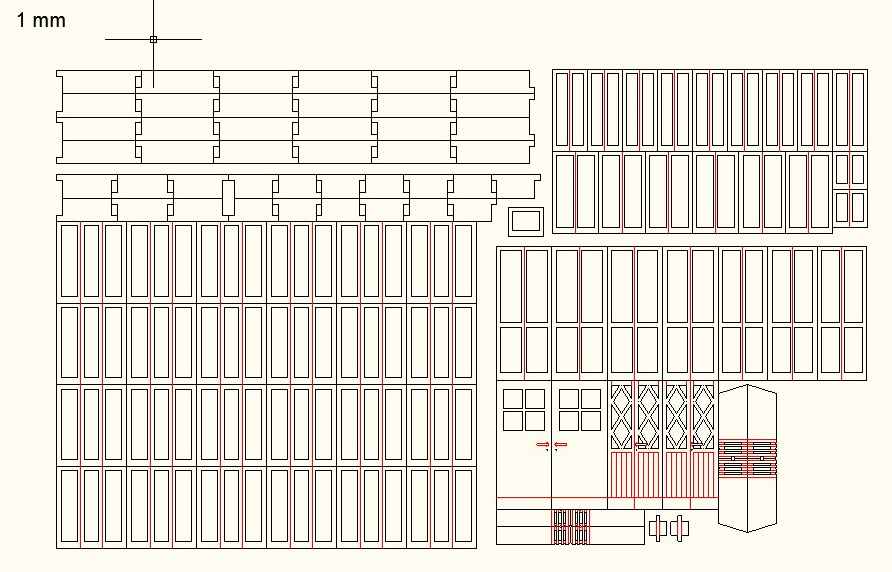

Io le ho disegnate e tagliate al laser in cartoncino vegetale o cartoncino ad alta grammatura.

Anch'io avevo iniziato a fare qualcosa con Autocad ma mi si è squagliato il computer. Tu che programma hai usato per fare i disegni?

Anch'io ho usato AutoCAD.

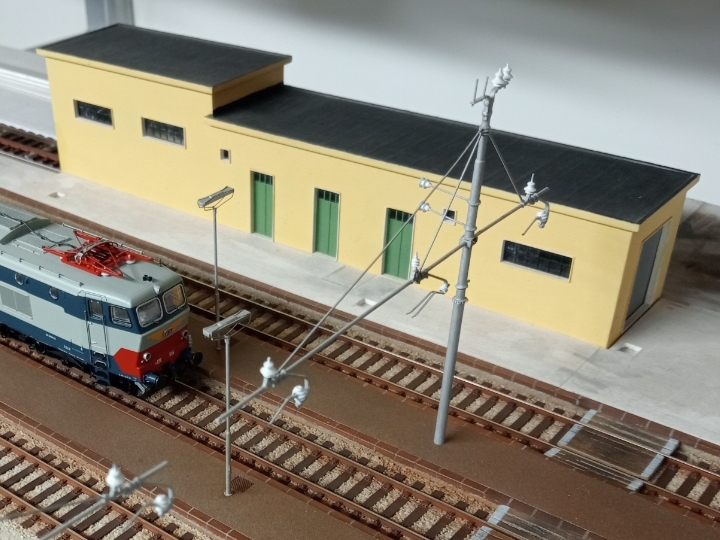

Qui un altro esempio:

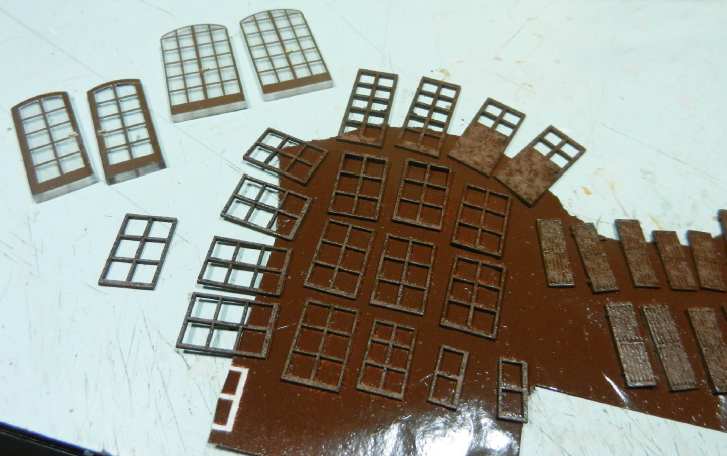

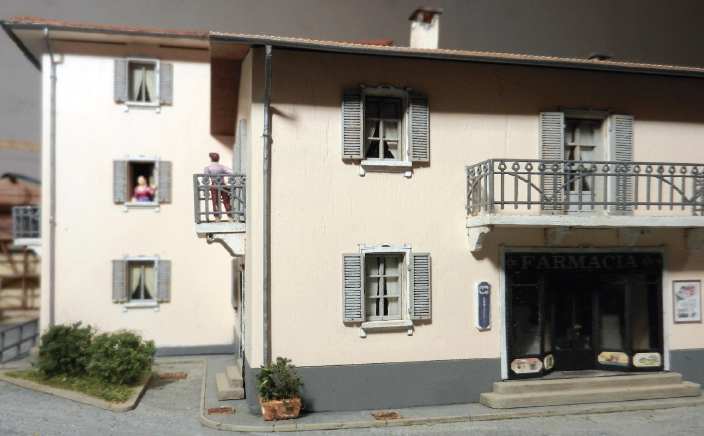

Questo è quello che mi aveva fatto un amico al CAD, li avevo fatti tagliare su cartoncino al laser e incollati in sovrapposizione. Questa era di prova, alcuni dettagli sono incollati male

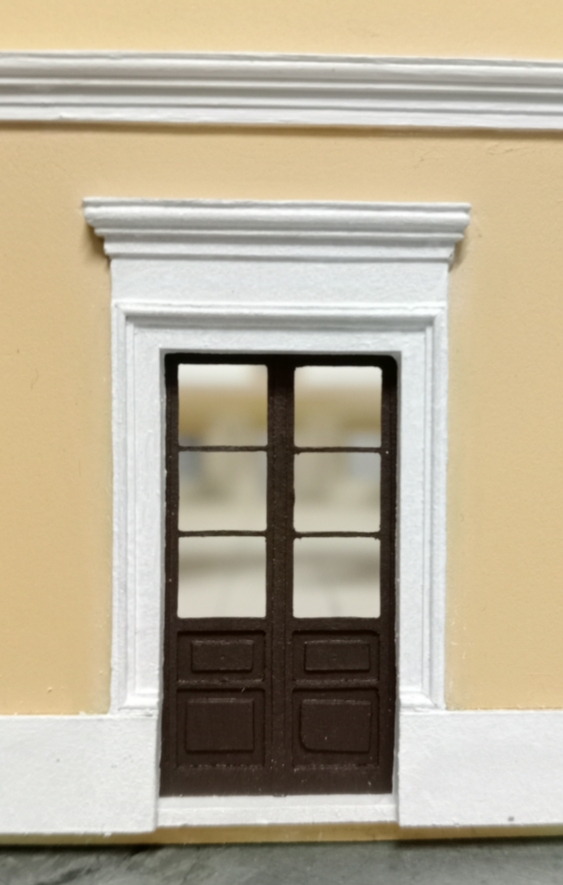

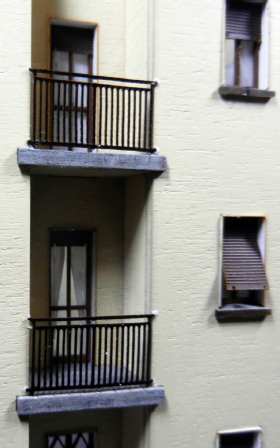

E anche queste idem come sopra. Porte e finestre. Alle porte ancora mancano le maniglie.



Sono stati fatti più o meno una decina di anni fa'.

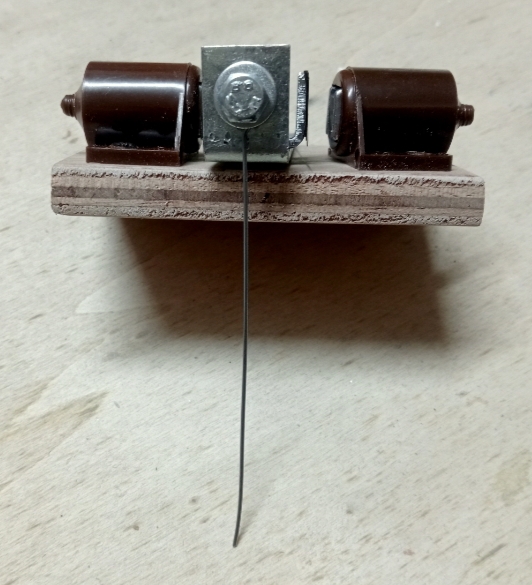

Buongiorno, nuovo sistema manuale per gli scambi. Il sistema è stato semplificato rispetto a quanto presentato a pagina 8.

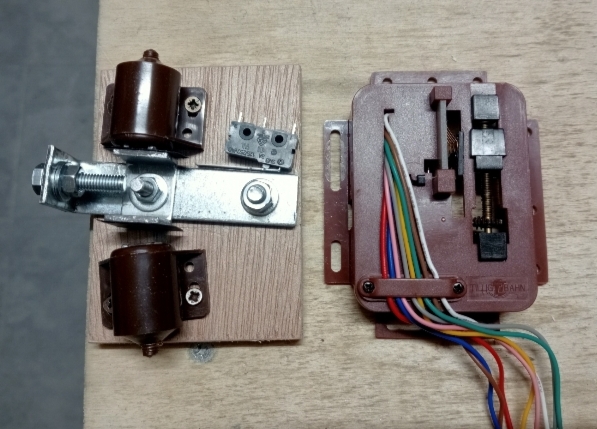

Paragone dimensioni con motore elettrico della tillig

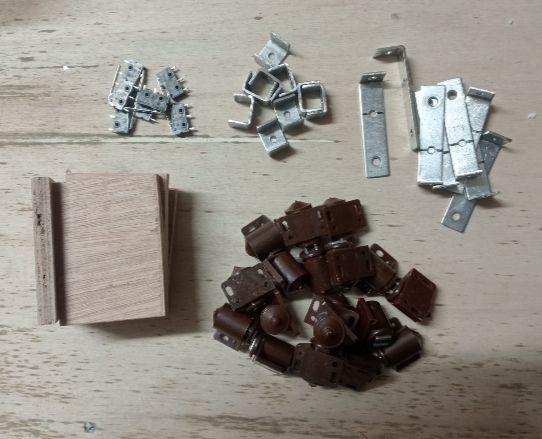

Materiale usato:calamite per mobili, micro switch, ferramenta varia, multistrato da 1 cm dimensioni 6x8 cm, filo d'acciaio da un millimetro

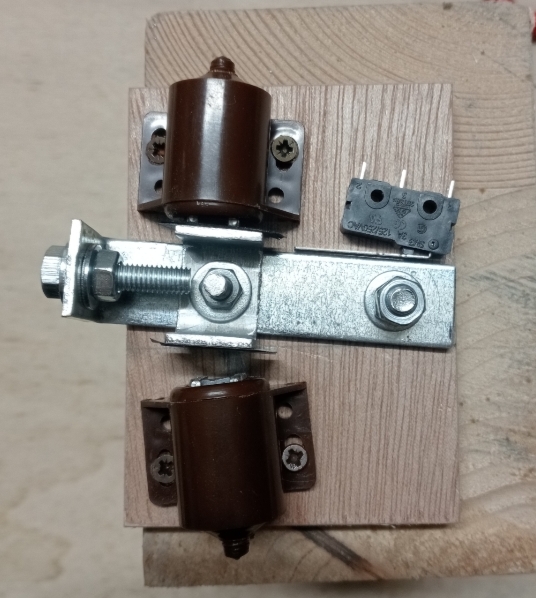

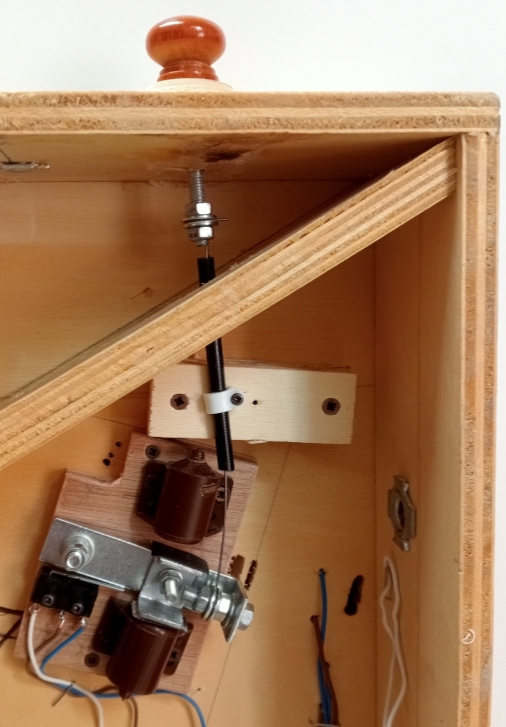

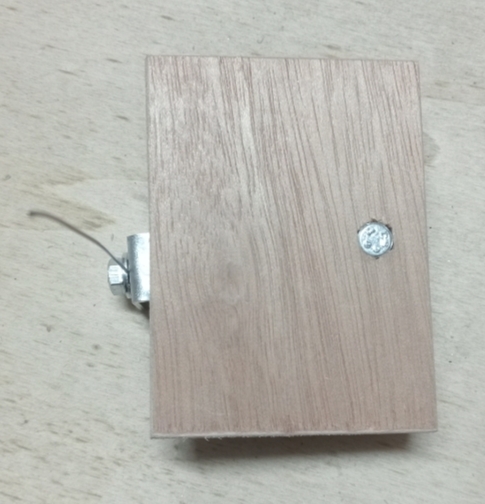

Alcune foto in dettaglio







Risultato finale. Da premettere che ancora il micro switch per la polarizzazione del cuore del deviatoio non è è stato fissato e manca il sistema per l'utilizzo. Per far funzionare il sistema sarà utilizzato del filo rigido e relativa guaina quella utilizzata sui motorini per essere più chiari.

Giorgio ho realizzato qualcosa in stampa 3d, se sarai a Verona fai un salto allo stand AFS Messina.

Con piacere, ma al momento la sicurezza di venire a Verona non c'è

Scambio manuale terminato, montato e funzionante

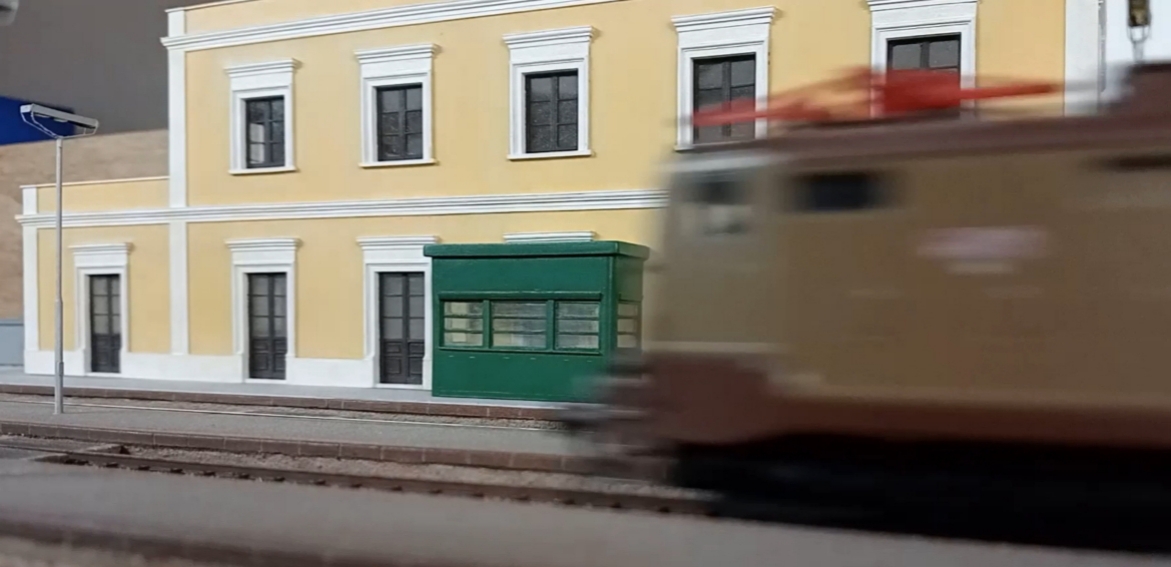

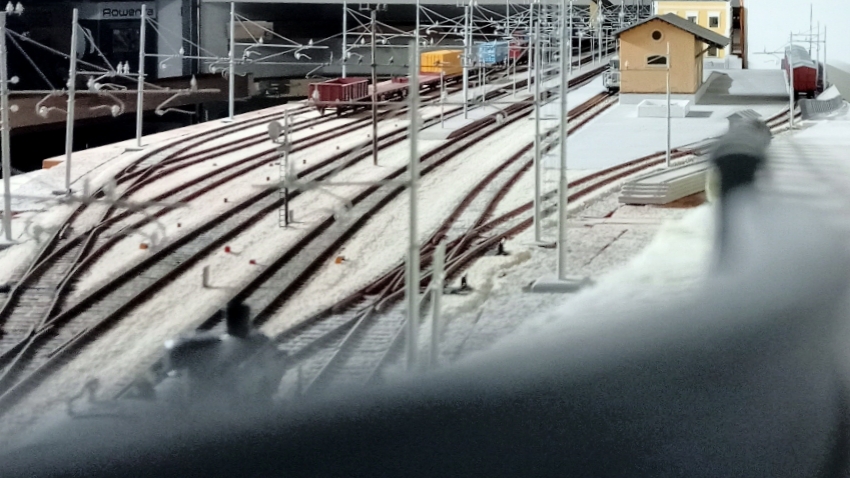

Una foto tanto per

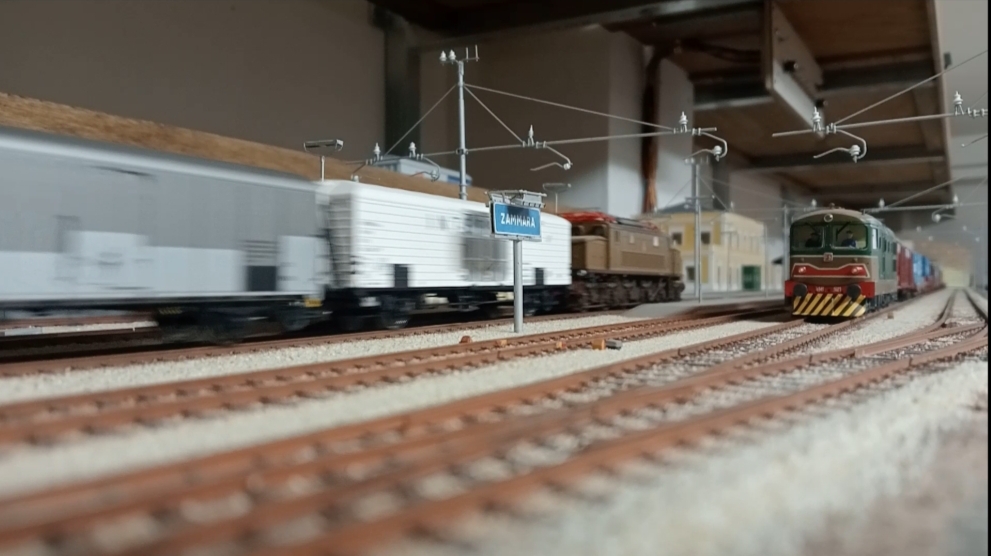

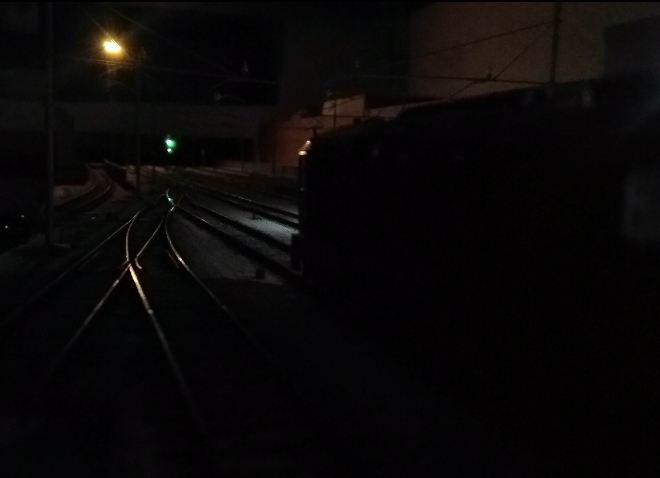

The light in the night
