 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: venerdì 3 luglio 2020, 13:58
Non connesso

Iscritto il: lunedì 20 gennaio 2020, 9:52
Messaggi: 40
Buon pomeriggio
Per il mio plastico ho costruito una elicoidale a doppio binario con quattro spire (diam est 1.100 mm, interasse 65 mm) e cappio di ritorno in fondo. Ciò mi ha permesso di avere una stazione verticale con cui ho potuto aumentare l'esercizio di convogli sul tracciato.
Allego foto fatta durante la costruzione.


Allegati:
elicoidale 1.jpg
elicoidale 1.jpg [ 49.42 KiB | Osservato 3459 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: sabato 4 luglio 2020, 13:49
Non connesso

Iscritto il: domenica 9 giugno 2013, 20:20
Messaggi: 613
Località: pordenone
Altre foto...please...siamo curiosi...anche perché mi sembra un funzionamento diverso


Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: sabato 4 luglio 2020, 16:14
Non connesso

Iscritto il: lunedì 20 gennaio 2020, 9:52
Messaggi: 40
Buon pomeriggio
Il tutto è nato quando ho ampliato il plastico e, anziché, fare il classico anello di ritorno ho pensato di fare l'elicoidale. Come detto ha quattro spire più anello di ritorno, ho fatto interruzione di corrente solamente in discesa su ogni spira più una sull'anello, in totale ho cinque convogli che posso fare sostare e rimettere su linea. Quando parte il treno dall'anello di ritorno faccio scendere tutti gli altri convogli di una spira così da liberare la prima in alto. Fondamentalmente è tutto molto semplice come funzionamento, essendo il mio plastico totalmente analogico si tratta solo di dare e togliere corrente ai tratti isolati. Originariamente l'elicoidale era completa poi, come si vede dalle foto, ho aggiunto una uscita dalla penultima spira per fare una piccola stazione.


Allegati:

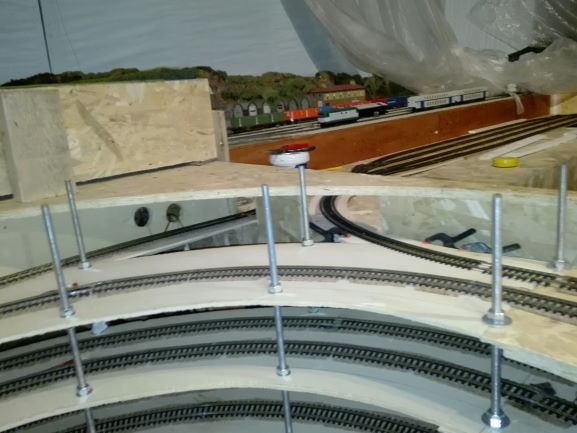

elicoidale 4jpg-min.jpg
elicoidale 4jpg-min.jpg [ 46.1 KiB | Osservato 3267 volte ]

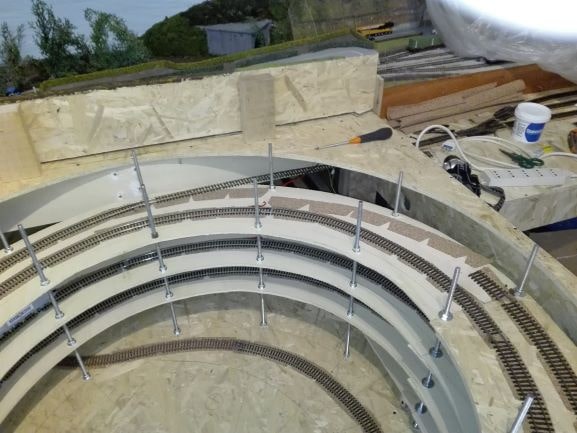

elicoidale 2-min.jpg
elicoidale 2-min.jpg [ 54.27 KiB | Osservato 3267 volte ]

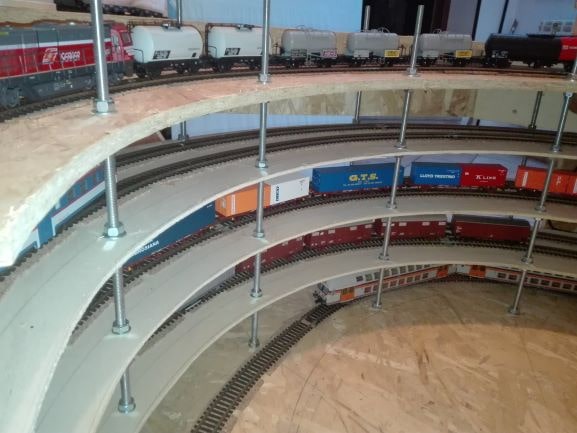

elicoidale 3-min.jpg
elicoidale 3-min.jpg [ 48.15 KiB | Osservato 3267 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: sabato 4 luglio 2020, 16:24
Non connesso

Iscritto il: lunedì 20 gennaio 2020, 9:52
Messaggi: 40
Il plastico, Mattinico Roletta, in questa zona si presenta così. Saluti a tutti


Allegati:
Lerino-min.jpg [ 138.55 KiB | Osservato 3264 volte ]
Lerino 1-min.jpg
Lerino 1-min.jpg [ 136.52 KiB | Osservato 3264 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: sabato 4 luglio 2020, 17:31
Non connesso

Iscritto il: domenica 9 giugno 2013, 20:20
Messaggi: 613
Località: pordenone
Bravo...bel lavoro...


Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: domenica 5 luglio 2020, 12:34
Non connesso

Nome: Alessandro Rizzello
Iscritto il: sabato 14 gennaio 2006, 15:50
Messaggi: 1559
Località: Pistoia
cortez ha scritto:
Cita:
Su un vecchio tutto Treno, plastico Trisannabrücke,c'era un elicoidale così!
.
Qualcuno si ricorda quel numero?


L'ho ritrovato, è il n. 33 di giugno 1991.


Top
 Profilo

 Oggetto del messaggio: Re: Elicoidale particolare
MessaggioInviato: domenica 5 luglio 2020, 15:12
Non connesso

Iscritto il: mercoledì 18 gennaio 2006, 15:59
Messaggi: 1501
Località: Brescia
Cita:
L'ho ritrovato, è il n. 33 di giugno 1991

grazie.
