Grazie mille ragazzi

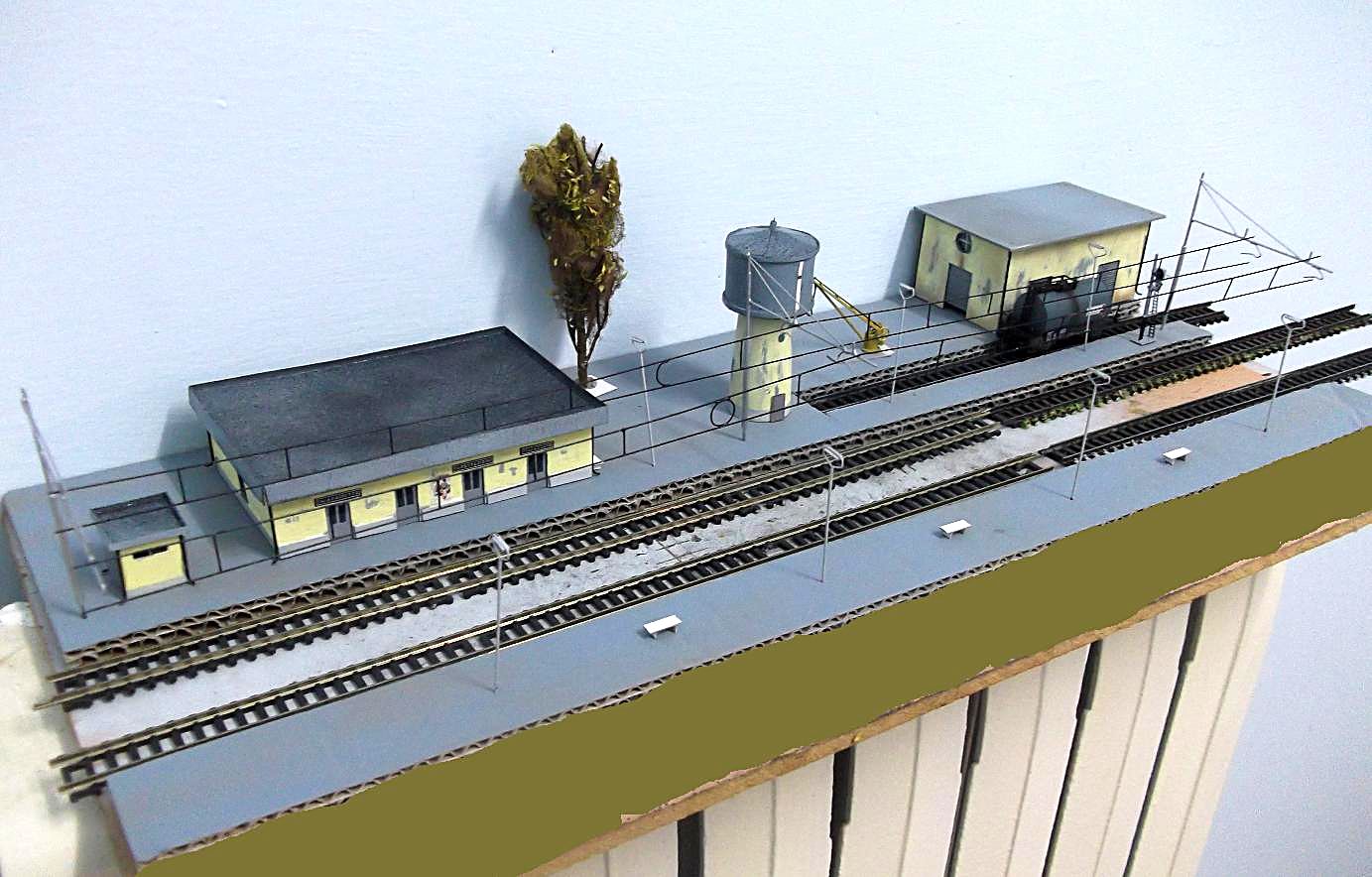

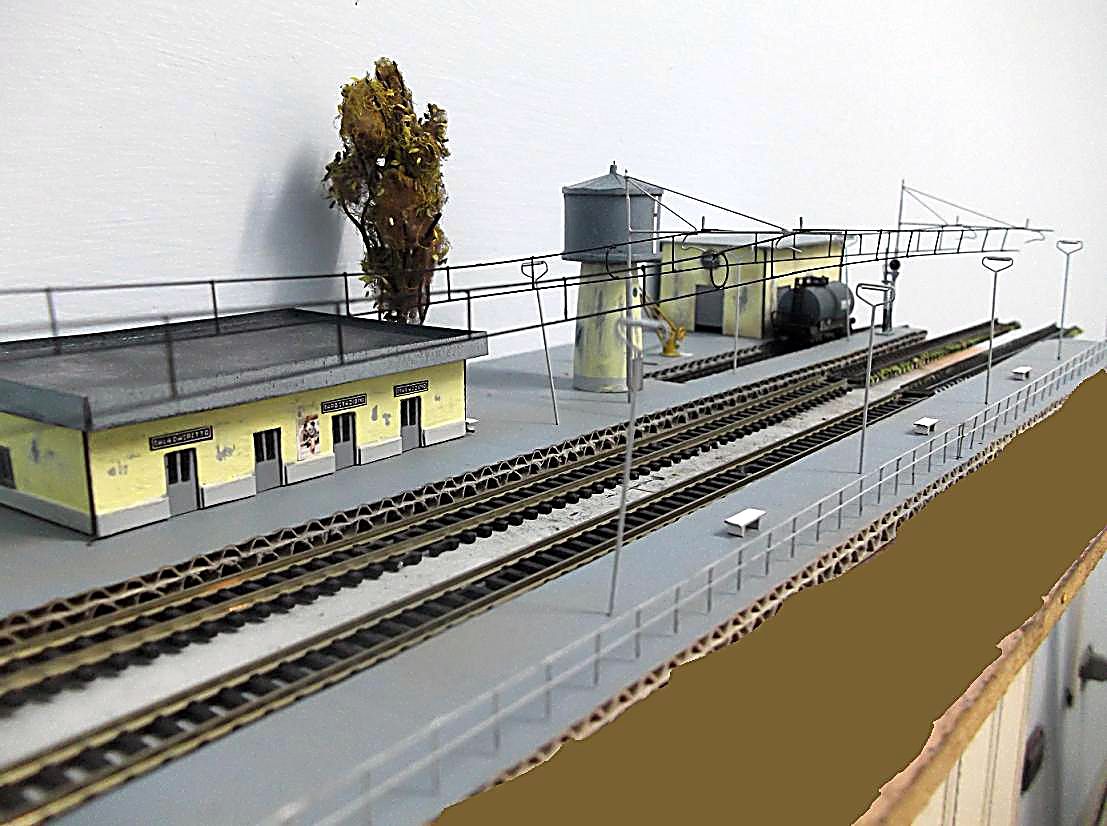

Ho fatto anche la catenaria (posata provvisoriamente).

Occhio ai cavallotti equipotenziale, quei tondi di filo a treccia tra i fili di contatto e la corda, ce n'è uno solo al centro della campata, ossia tra una regolazione e l'altra. Sono fatti in modo da iniziare su un filo di contatto su cui sono fissati con un morsetto, poi a forma di semicerchio raggiungono la corda dove sono fissati con un altro morsetto, e terminano sull'altro filo di contatto con un terzo morsetto. Così facendo si garantisce la continuità elettrica fra i tre conduttori, cosa che non è sicura con i pendini.

Nei binari deviati con un solo filo di contatto, o nei tronchini, il cavallotto assume la forma di C, poiché unisce l'unico filo con la corda. Nei tronchini, che in genere sono corti, viene quasi sempre messo all'estremità del binario.

Grazie Marcello.Quindi nel mio caso,cosa dovrei fare?Come dovrei modificare la campata?Mi posteresti gentilmente uno schizzo

E' semplice, sul binario di corretto tracciato al massimo potresti mettere un cavallotto ad O, ed uno a C sul deviato, supponendo che si trovino a metà campata. Se non ne metti nessuno va bene ugualmente, poiché il punto riprodotto potrebbe non essere al centro, quindi nessun cavallotto sarebbe presente.

Ti ho inviato un MP

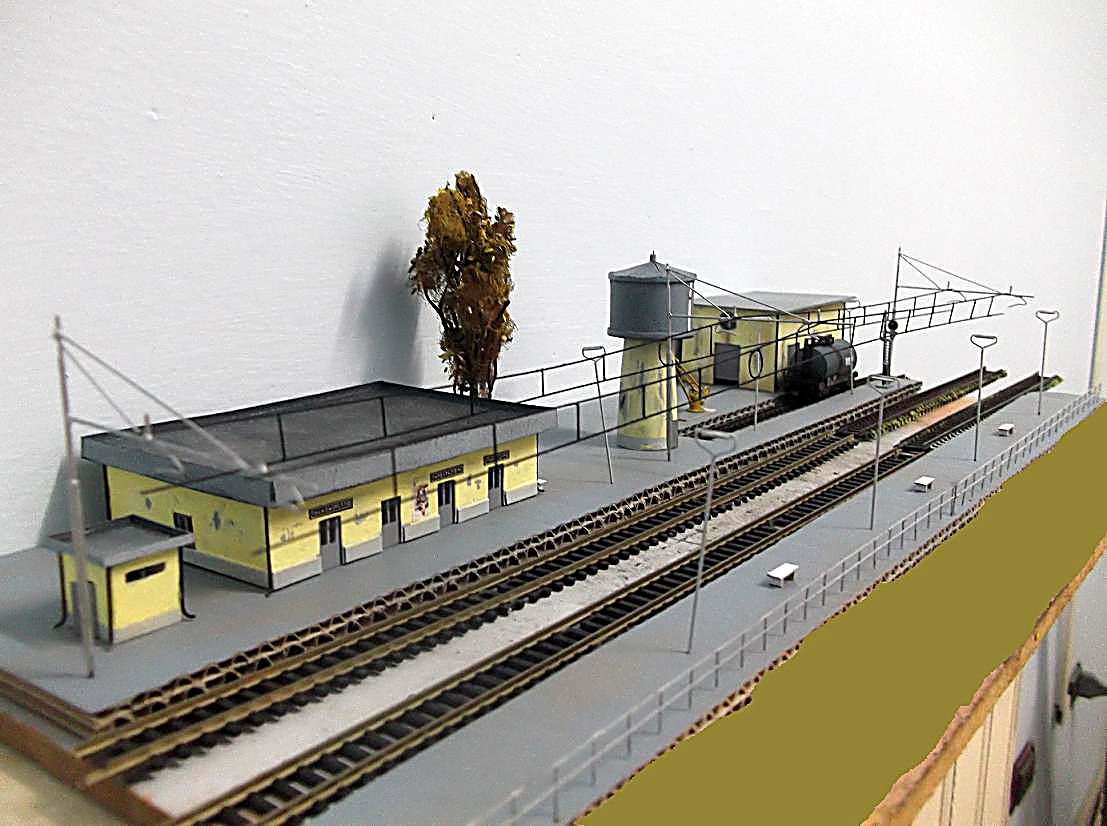

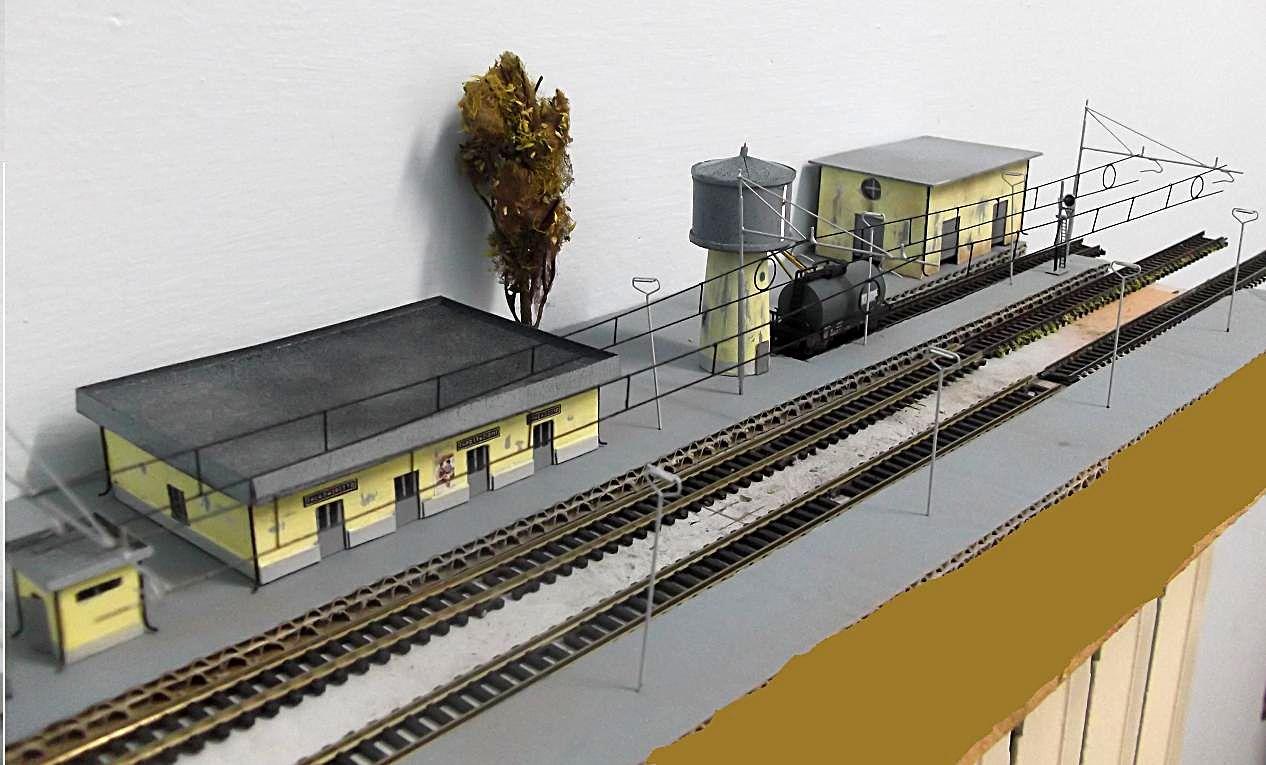

Ho modificato la catenaria come suggerito dall'amico Marcello,che ringrazio e ho aggiunto le panchine

Pronta anche il primo pezzo di ringhiera FS, saldata a stagno pezzettino dopo pezzettino.

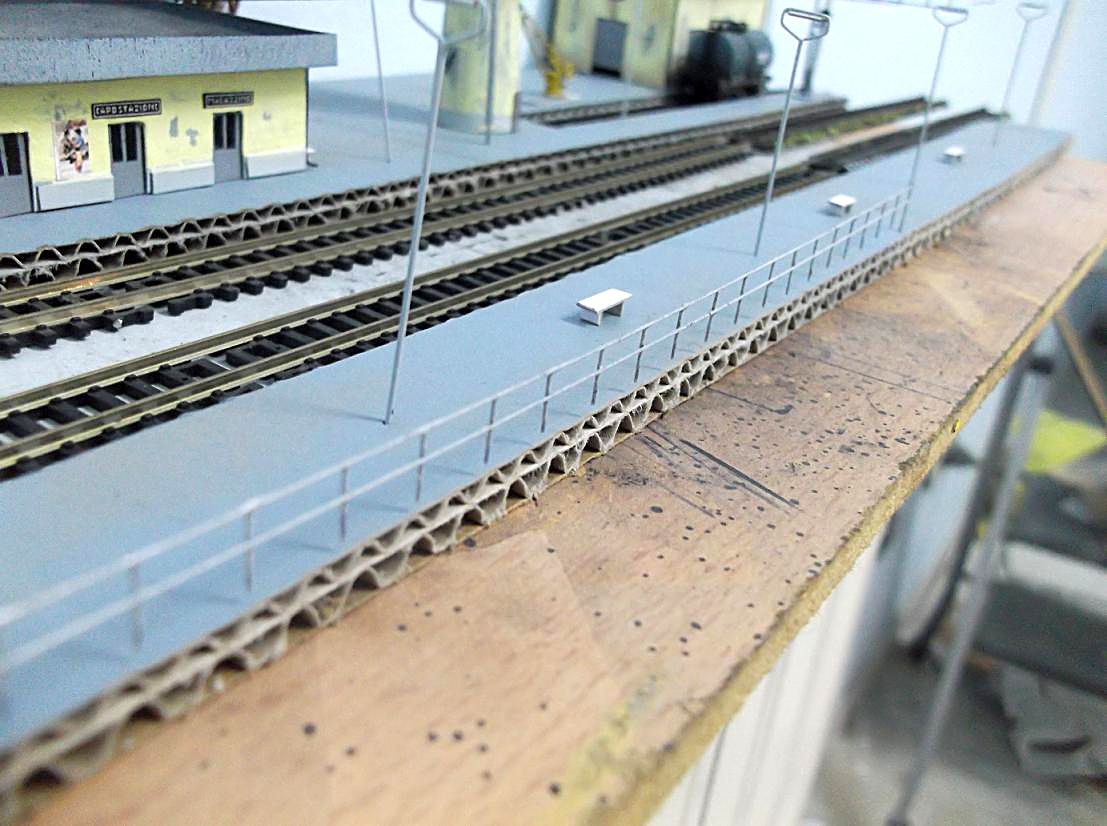

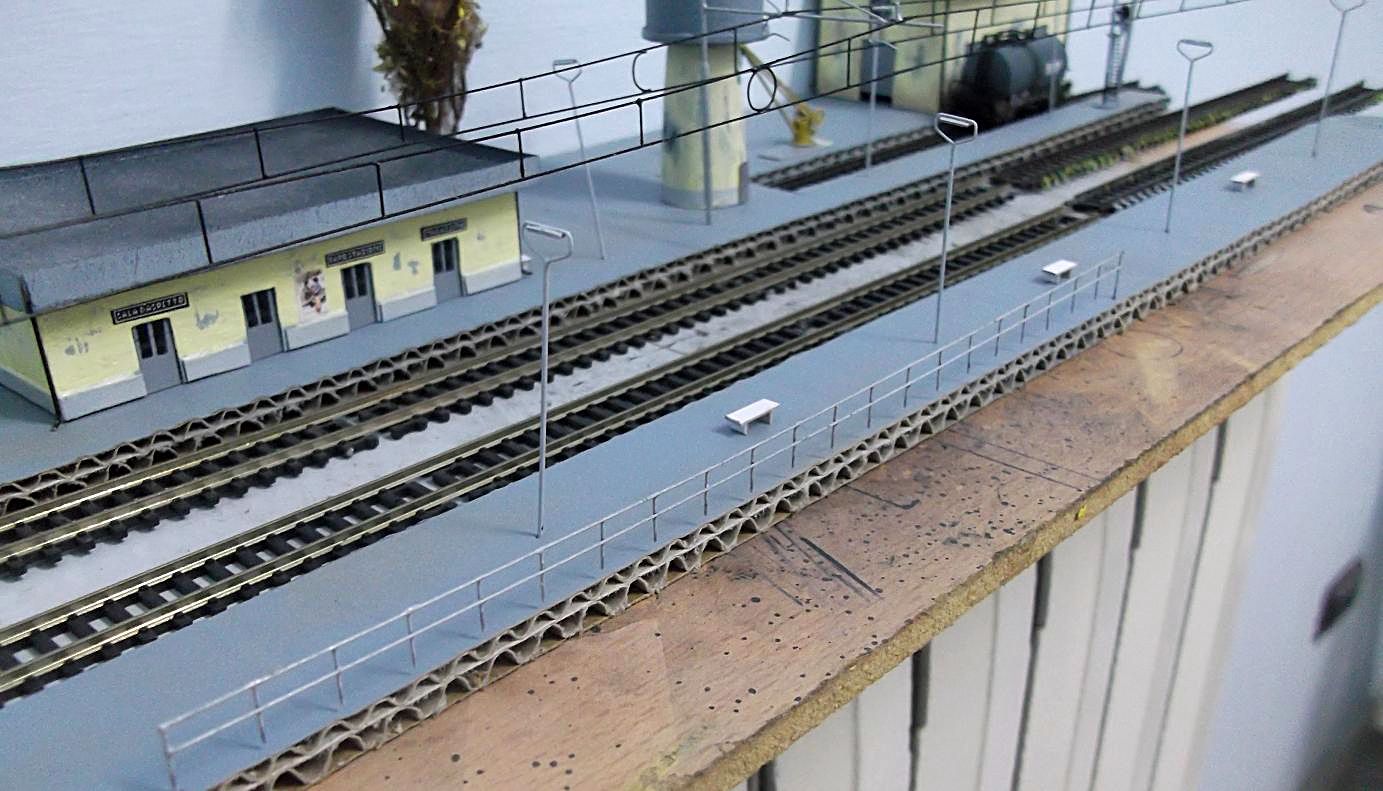

Completata tutta la ringhiera

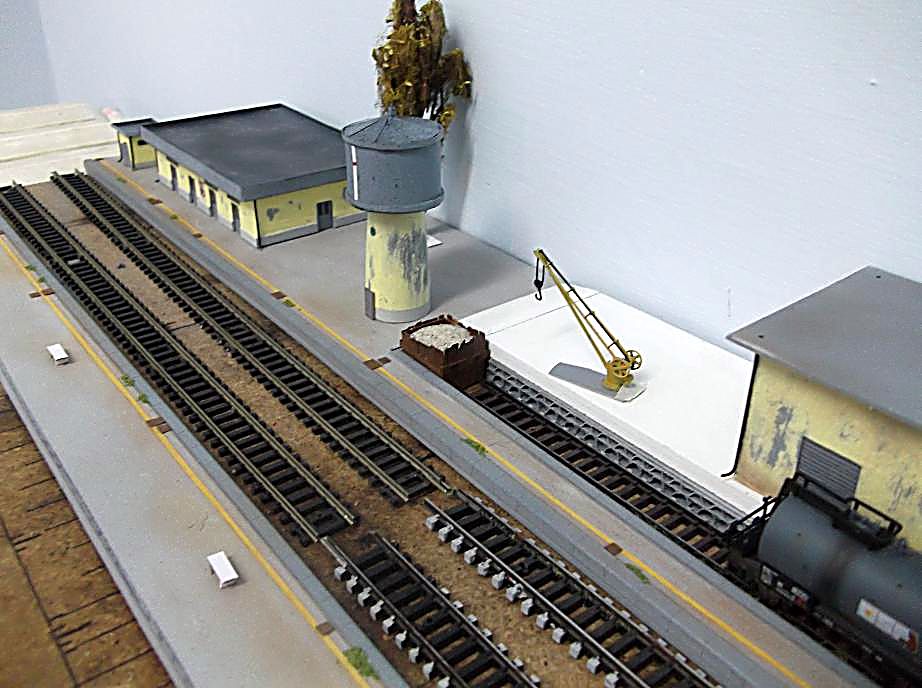

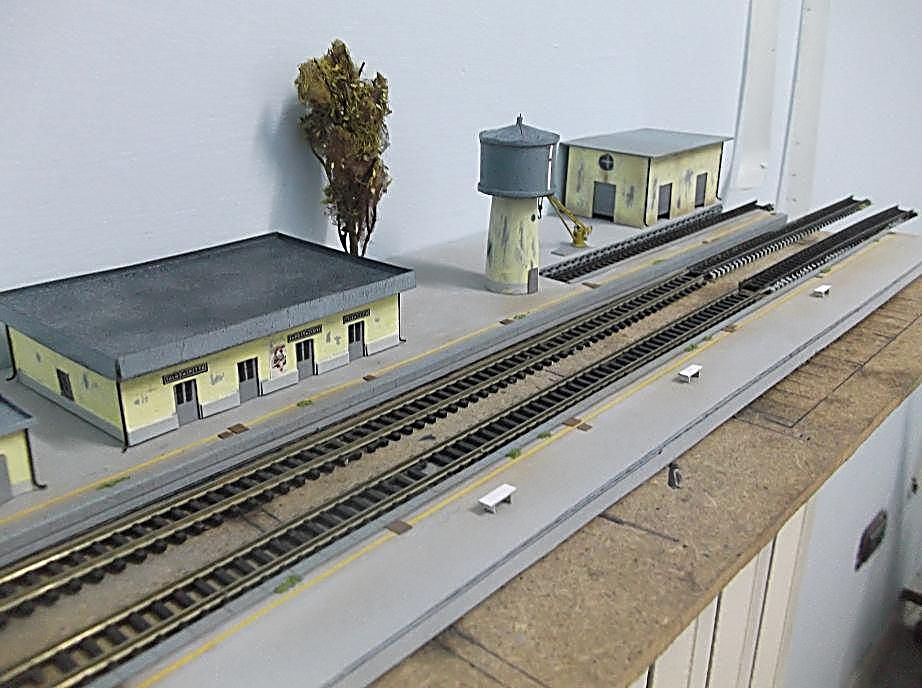

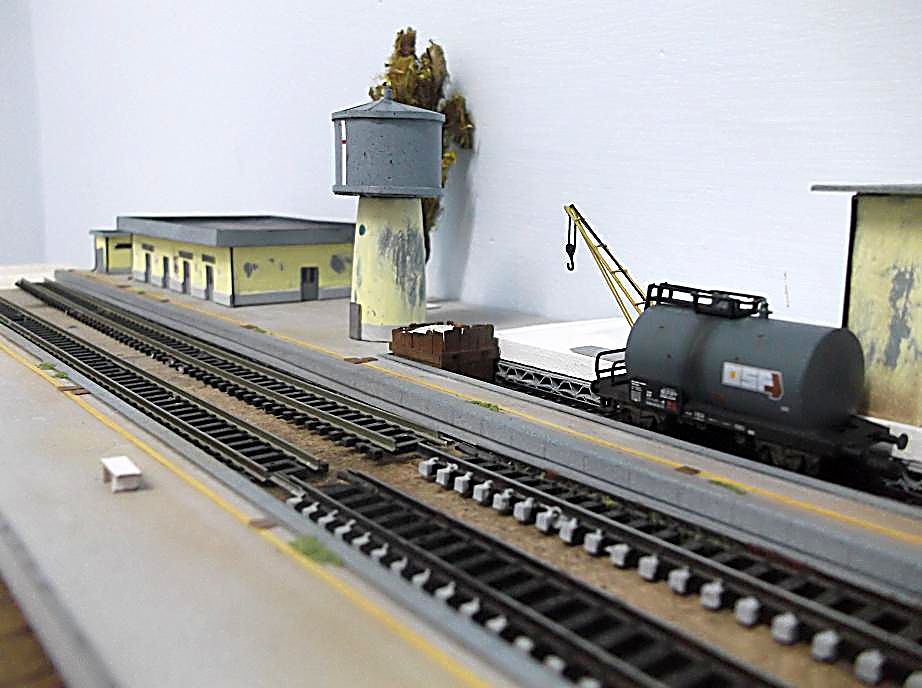

Sto completando i marciapiedi.

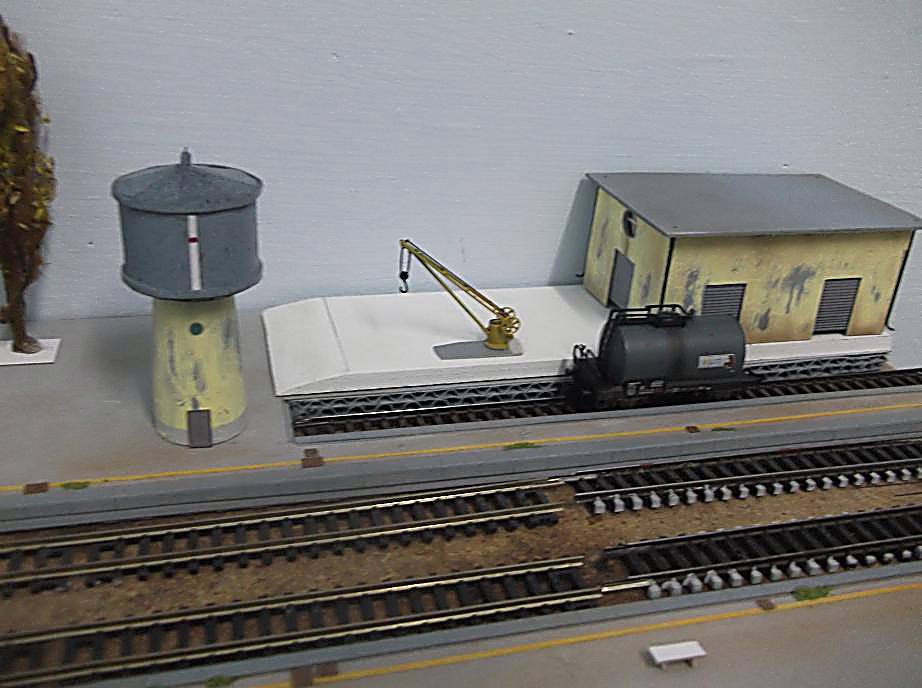

E la rampa di carico in forex

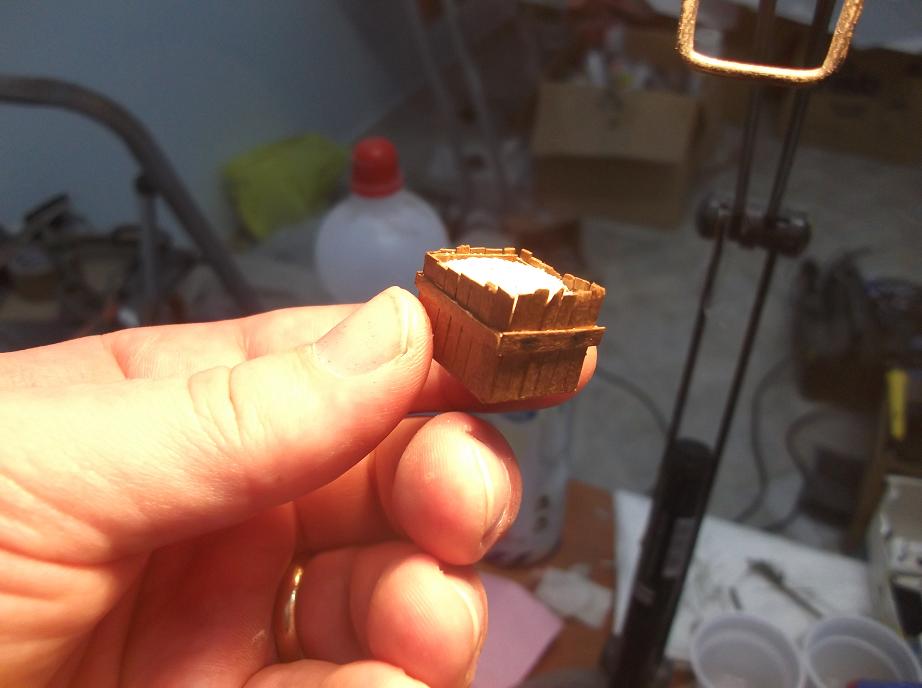

Fermacarri in legno di tipo FS.

Ciao axel, rinnovati complimenti!
Bel diorama...come ogni tuo lavoro del resto. Mi stai abituando bene appena vedo un tuo messaggio con relative foto dei lavori...eccomi...
Belli i marciapiedi e il terminale ferma-carri! Ben fatti.
Ciao e buon proseguimento.
Massimo.

Grazie mille Massimo

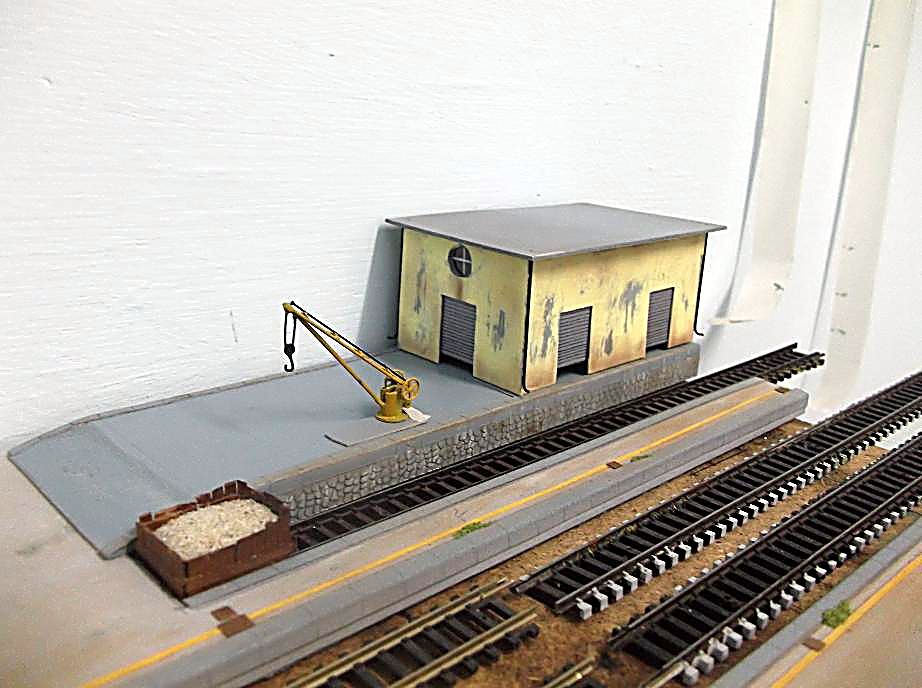

Intanto sto completando la rampa di carico.

Bravissimo, complimenti anche da parte mia , in scala n poi........
auguri per il concorso ciao stefano

Grazie Stefano

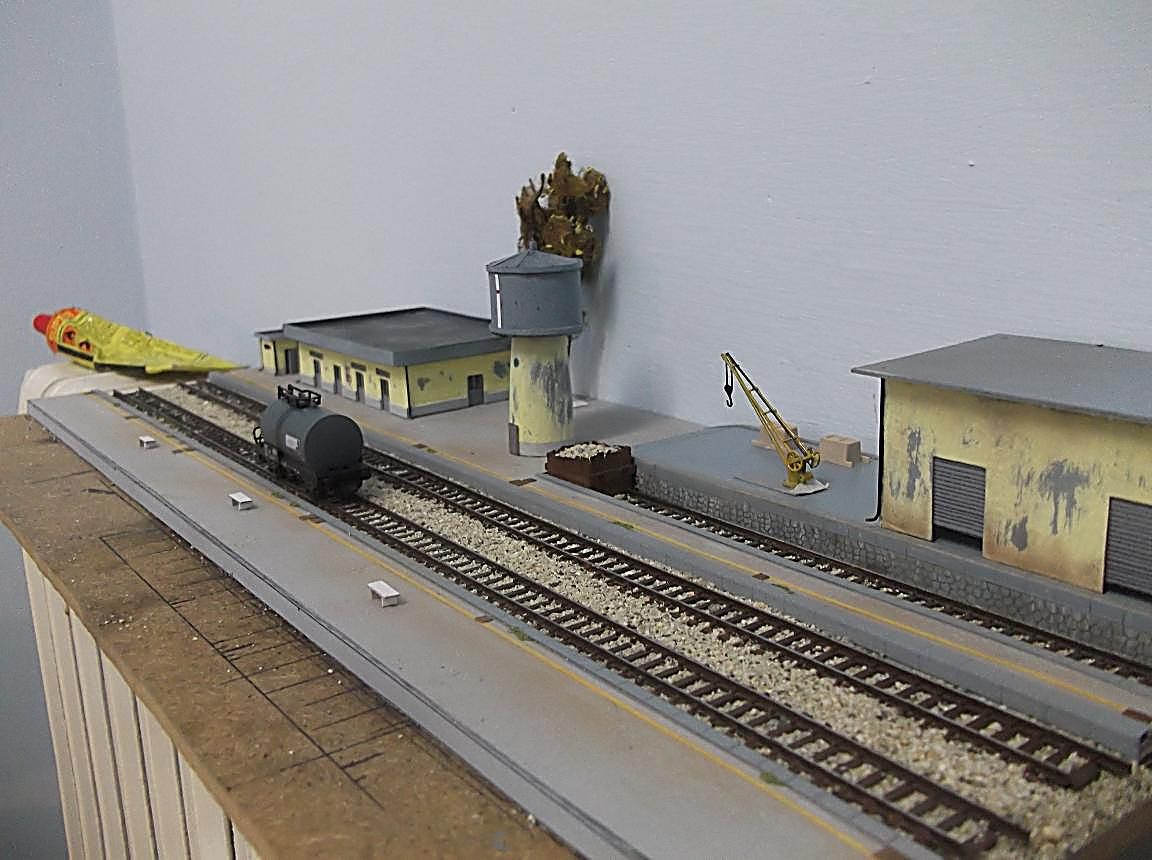

Ho iniziato a mettere il ballast.
