PLASTICO: 'Italian style timesaver layout' di Giovanni Leone

capolinea

Giovanni Leone ha scritto:

Grazie Chicco. Ridaro` un'occhiata al sito.

OT:
Ci vedo bene un bel carro P tipo 1929-37 sul plastico. Non sono sicuro se hai ricevuto la mia risposta sul tuo quesito riguardante il gancio di trazione.

Saluti

Giovanni Leone

Già, mi scuso.
Dalle foto che mi hai indicato appare che il gancio é stato prolungato verso l'esterno, comunque predisporrò il necessario nella prossima stampata, con tutte le migliorie che sono emerse con il montaggio di prova.
Anche comunque il carro Ltm 1910/18 che ha raggiunto la maturità progettuale!
Ti farò sapere.

Giovanni Leone

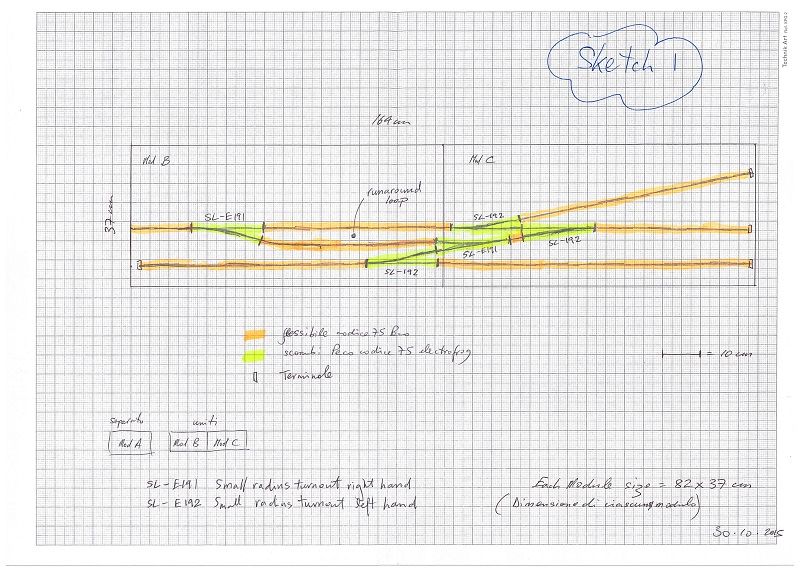

Ecco la pianta del tracciato

Allegato:

sketch1.jpg [ 212.61 KiB | Osservato 7642 volte ]

Allegato:

sketch2.jpg [ 202.31 KiB | Osservato 7642 volte ]

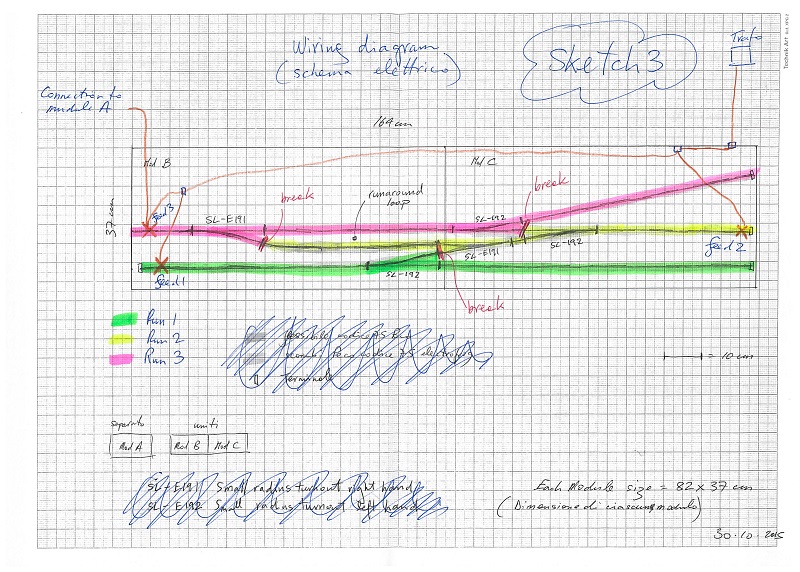

Ecco lo skizzo del cablaggio che adottero`.
I 'run' sono tratti di tracciato nella stessa direzione considerando la posizione dell'ingresso degli scambi.
I 'break' sono gli isolamenti del tracciato necessari quando gli scambi (in uscita) sono posizionati in senso opposto.
I 'feed' sono i punti di contatto dove i fili alimentano la rotaia.

Allegato:

sketch3.jpg [ 240.09 KiB | Osservato 7642 volte ]

Allegato:

sketch4.jpg [ 215.09 KiB | Osservato 7642 volte ]

Mi scuso per la complessita` del modulo A :lol:

Saluti

Giovanni Leone

Giovanni Leone

Aprofittando del weekend libero ho cominciato la costruzione del plastico. Ecco il risultato di circa 12 ore tra sabato e domenica.

Vista generale:

Allegato:

20151102_184009_1 (1).jpg [ 132.67 KiB | Osservato 7509 volte ]

Particolare del binario:

Allegato:

20151102_183947_2 (2).jpg [ 88.57 KiB | Osservato 7509 volte ]

Allegato:

20151102_183904 (1).jpg [ 76.94 KiB | Osservato 7509 volte ]

Giovanni Leone

Particolari del cablaggio:

Allegato:

20151102_184229_5 (1).jpg [ 95.56 KiB | Osservato 7499 volte ]

Allegato:

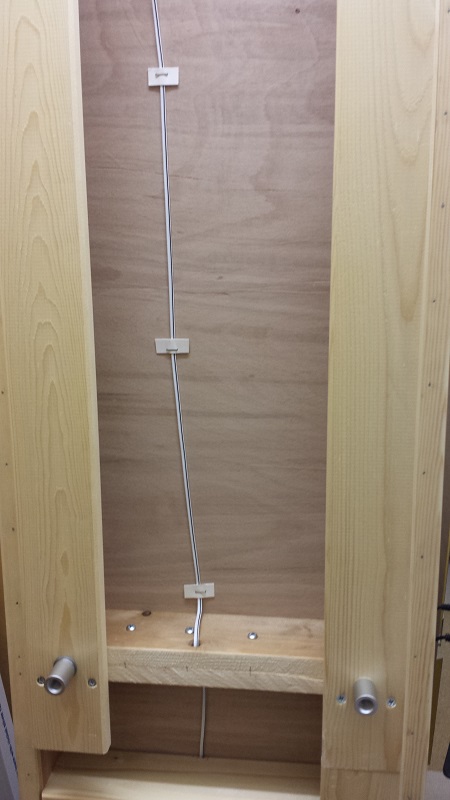

20151102_184237 (1).jpg [ 86.54 KiB | Osservato 7499 volte ]

Allegato:

20151102_184242 (1).jpg [ 109.38 KiB | Osservato 7499 volte ]

Saluti

Giovanni Leone

ANDREA CAVALLI

Caro Giovanni,
Schema semplice che però permette molte manovre anche con più locomotive , essendo analogico a mio avviso meriterebbe alcuni sezionamenti e la possibilità di selezionare l'alimentazione dei 3 "run ". In sostanza con 6 interruttori e qualche filo in più le possibilità di un gioco realistico aumenterebbero notevolmente.
Grazie per i tuoi " Sacri testi "!
Saluti,
Andrea Cavalli

Giovanni Leone

Vista frontale del modulo B/C:

Allegato:

20151103_180132_1.jpg [ 224.75 KiB | Osservato 7377 volte ]

Confronto tra il flessibile Peco 75 originale e dopo la modifica (cambiamento dell'interasse delle traverse):

Allegato:

20151103_180224_2.jpg [ 165.62 KiB | Osservato 7377 volte ]

Saluti

Giovanni Leone

Giovanni Leone

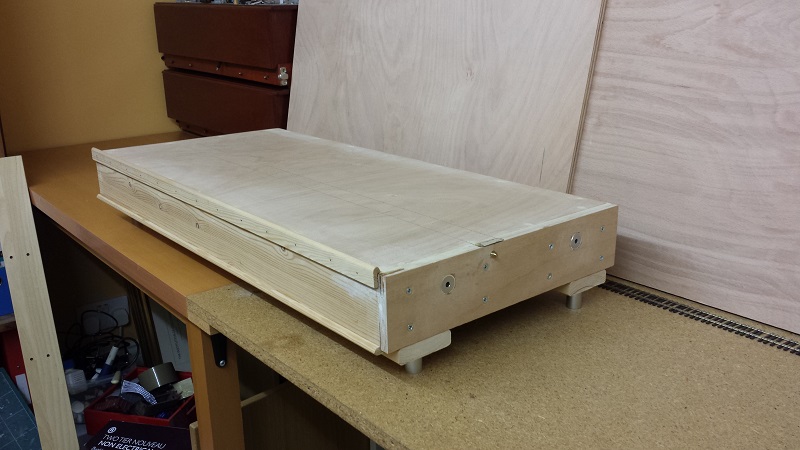

Ecco vista del modulo A in costruzione:

Allegato:

20151103_180319_3.jpg [ 113.79 KiB | Osservato 7374 volte ]

Flessibile Peco 75 con le traverse gia`staccate pronte per la posa che prevede il cambiamento dell'interasse delle traverse:

Allegato:

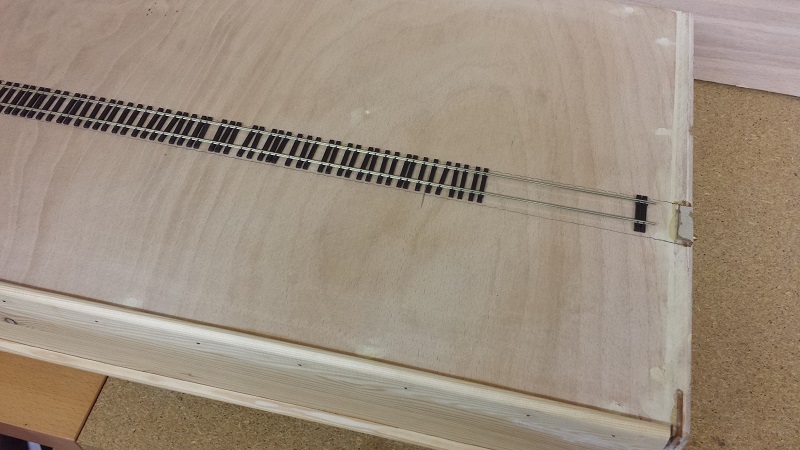

20151103_180349_2.jpg [ 126.31 KiB | Osservato 7374 volte ]

Il taglio delle giunzioni tra le traverse e` stato eseguito facilmente e velocemente con una tronchesina 'Xuron':

Allegato:

20151103_180425_2 (1).jpg [ 118.39 KiB | Osservato 7374 volte ]

Saluti

Giovanni Leone

Giovanni Leone

Prosegue la costruzione del modulo A.

La posa delle traverse e` facilitata con l'uso di una dima fatta con delle spille della spillatrice. Le traverse sono incollate una per una direttamente sul compensato mettendo una goccia di colla ai lati delle traverse:

Allegato:

20151104_180531 (1).jpg [ 168.4 KiB | Osservato 7287 volte ]

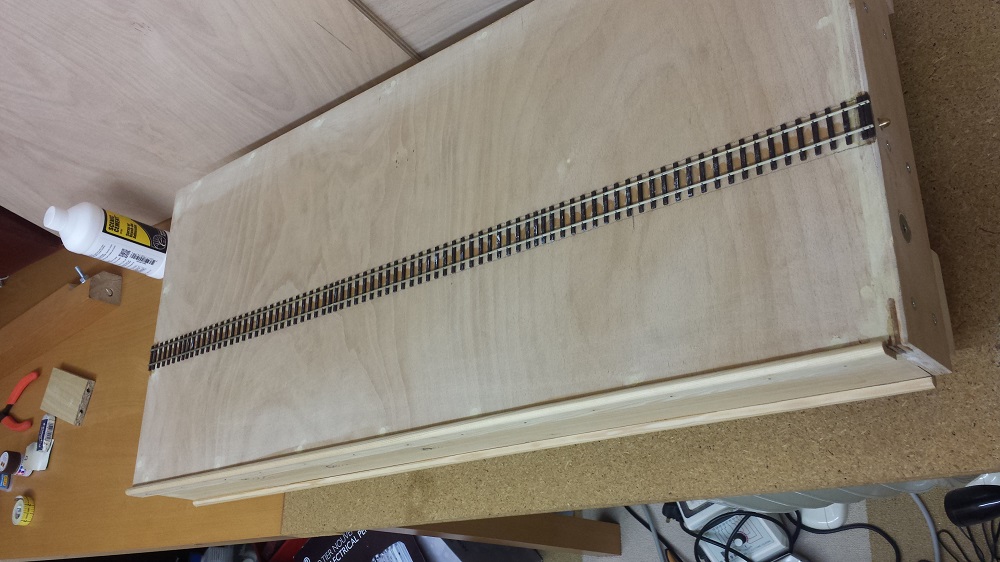

Posa dell'armamento per il modulo A terminato:

Allegato:

20151104_213959 (1).jpg [ 185.16 KiB | Osservato 7287 volte ]

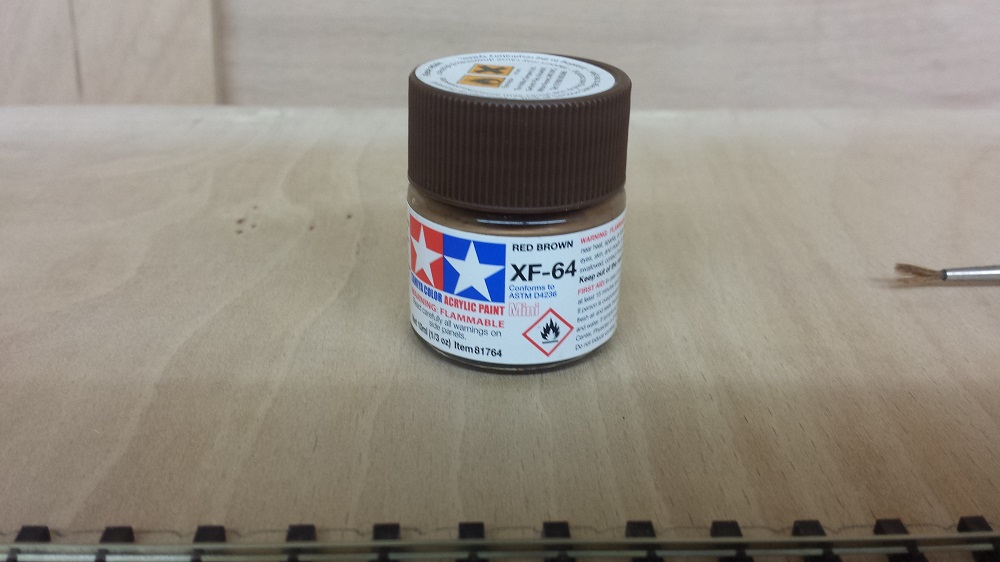

Le traverse sono dipinte con colore acrilico Tamiya XF-64 Red Brown matt:

Allegato:

20151104_214117 (1).jpg [ 129.87 KiB | Osservato 7287 volte ]

Allegato:

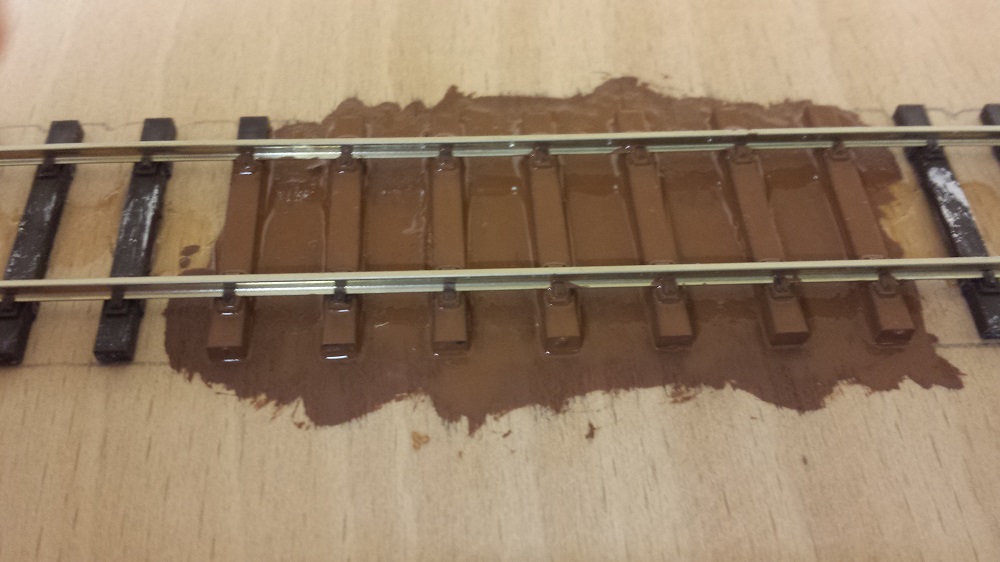

20151104_214753 (1).jpg [ 138.44 KiB | Osservato 7287 volte ]

Saluti

Giovanni Leone

ANDREA CAVALLI

Semplicità ed efficacia " anglosassoni " sono talvolta sconcertanti :shock:

Grazie x la " dimagraffette " , graffette che fino ad ora avevo utilizzato solo per mancorrenti ed similia !
Saluti,
Andrea

Giovanni Leone

Finito di colorare le traverse si passa al cablaggio del modulo A. Ho usato fili per gli autoparlanti:

Allegato:

20151105_214808_2.jpg [ 209 KiB | Osservato 7164 volte ]

Allegato:

20151105_215135_3.jpg [ 211.67 KiB | Osservato 7164 volte ]

Allegato:

20151105_215238_1.jpg [ 142.31 KiB | Osservato 7164 volte ]

Saluti

Giovanni Leone

Giovanni Leone

Si passa alla saldatura del 'feed':

Allegato:

20151106_195259_3.jpg [ 246.91 KiB | Osservato 7075 volte ]

Allegato:

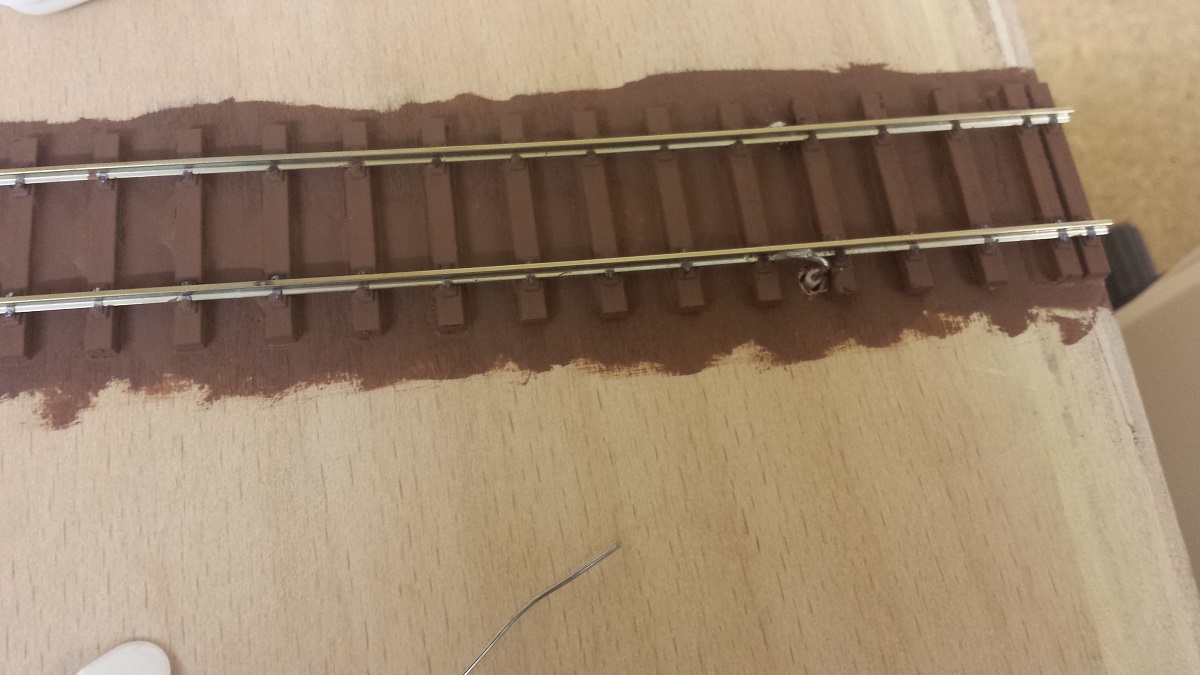

20151106_195319_1.jpg [ 200.94 KiB | Osservato 7075 volte ]

I buchi vengono riempiti con 'woodfiller':

Allegato:

20151106_195742_2 (1).jpg [ 182.83 KiB | Osservato 7075 volte ]

Saluti

Giovanni Leone

Giovanni Leone

Si continua:

Allegato:

20151106_220531_2 (2).jpg [ 151.51 KiB | Osservato 7022 volte ]

Il complesso cablaggio del modulo A :lol:

:

Allegato:

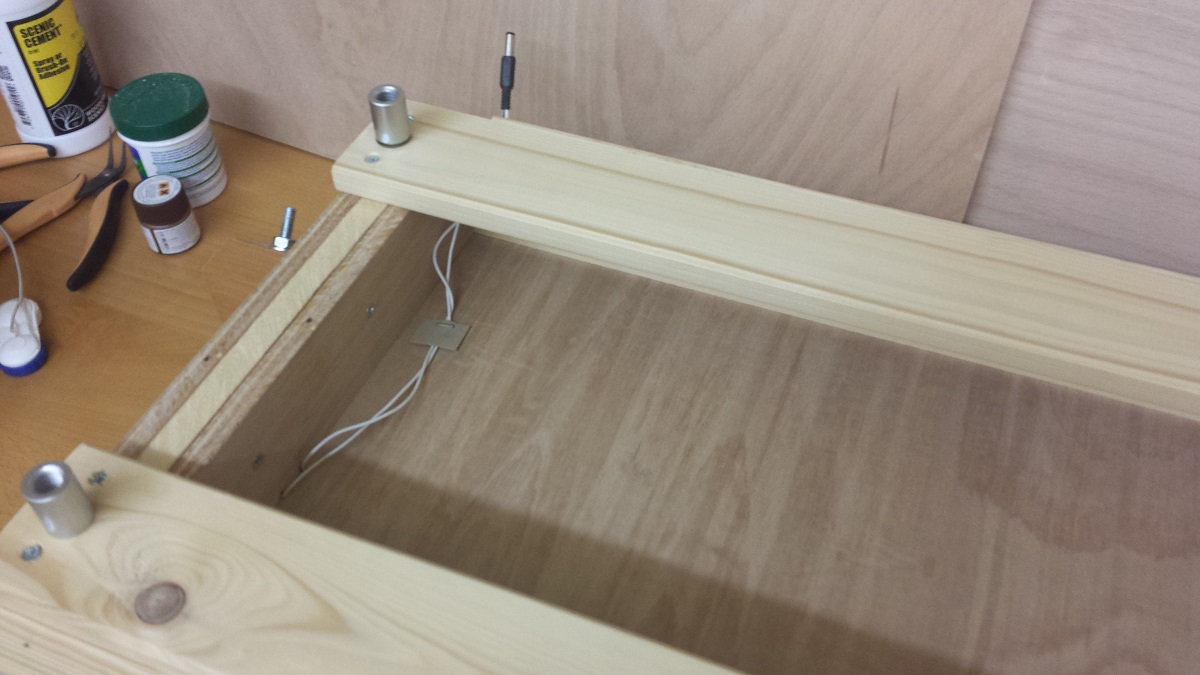

20151106_220414_2 (1).jpg [ 181.23 KiB | Osservato 7022 volte ]

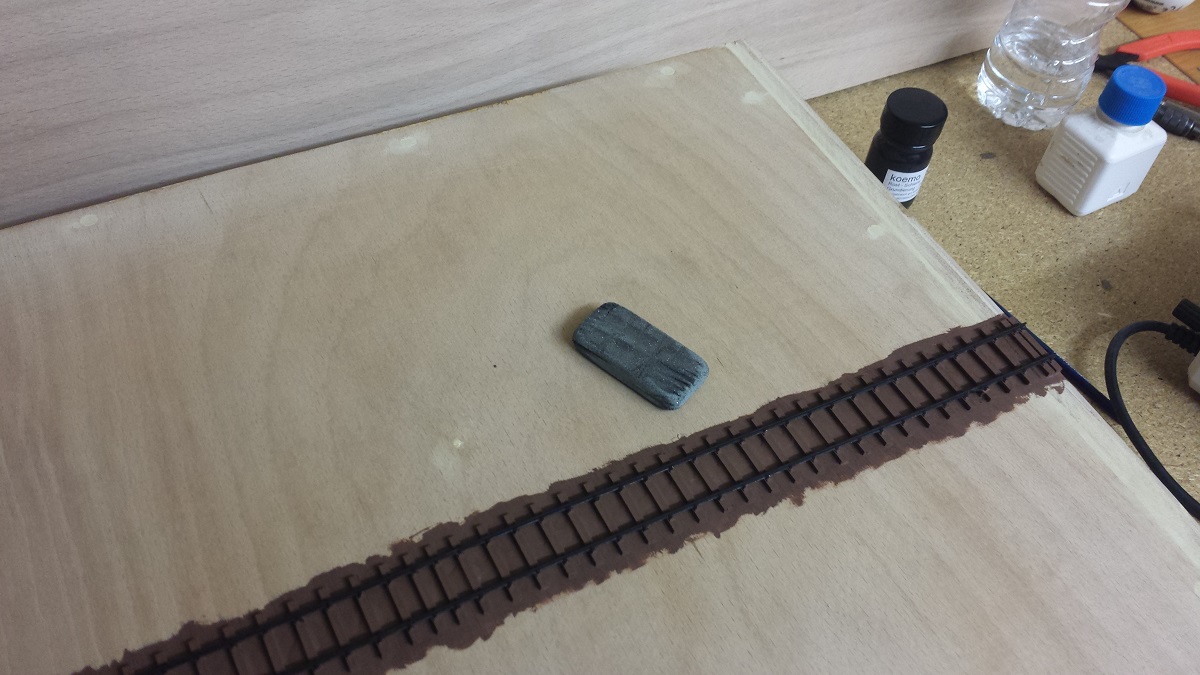

Invecchiamento dei binari - First coat con 'basecoat' Koemo. Quando asciutto, pulitura del piano della rotaia - passare leggermente con gomma abrasiva Peco:

Allegato:

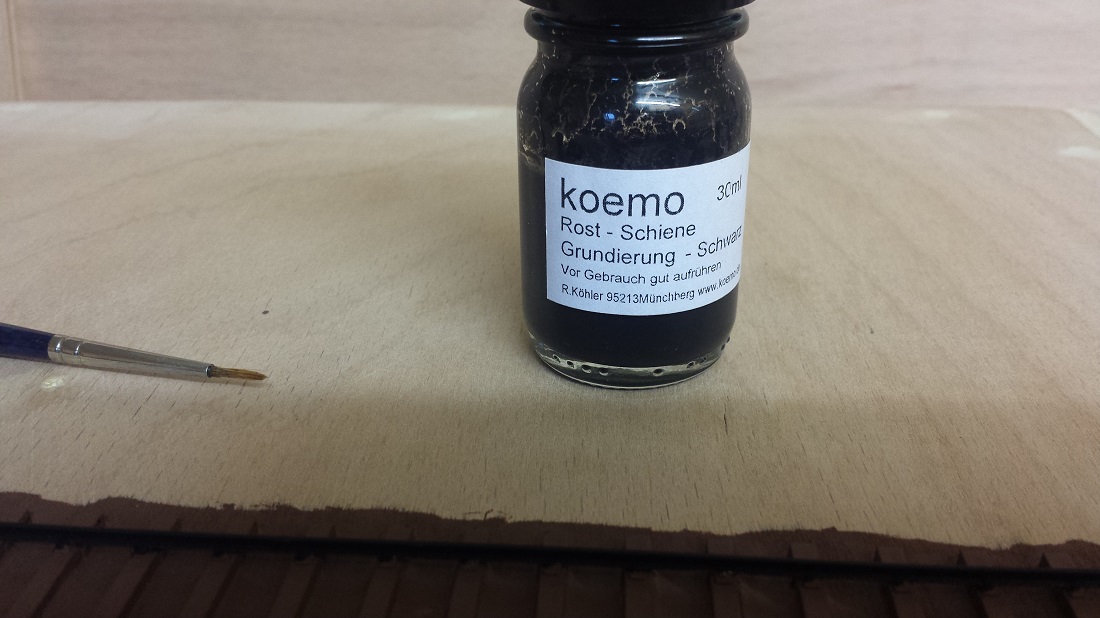

20151107_111626.jpg [ 173.11 KiB | Osservato 7022 volte ]

Allegato:

20151107_111647_3 (1).jpg [ 146.1 KiB | Osservato 7022 volte ]

Allegato:

20151107_111717.jpg [ 232.95 KiB | Osservato 7022 volte ]

Allegato:

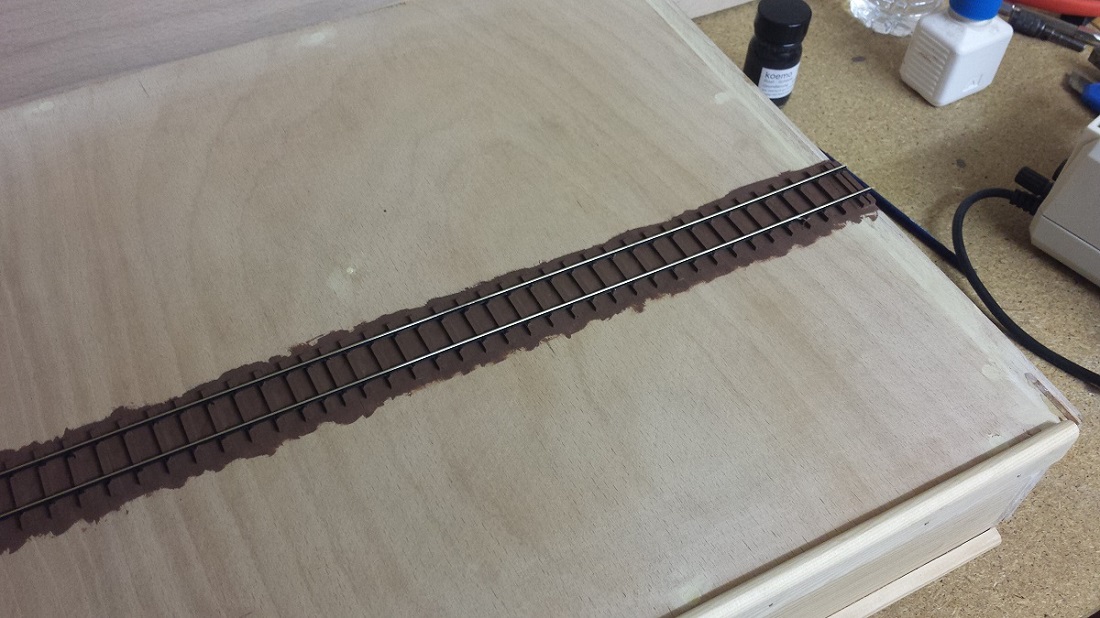

20151107_112011.jpg [ 226.46 KiB | Osservato 7022 volte ]

Second coat verra` fatto con 'topcoat' Koemo:

Allegato:

20151107_112118_4 (4).jpg [ 178.48 KiB | Osservato 7022 volte ]

Saluti

Giovanni Leone

Giovanni Leone

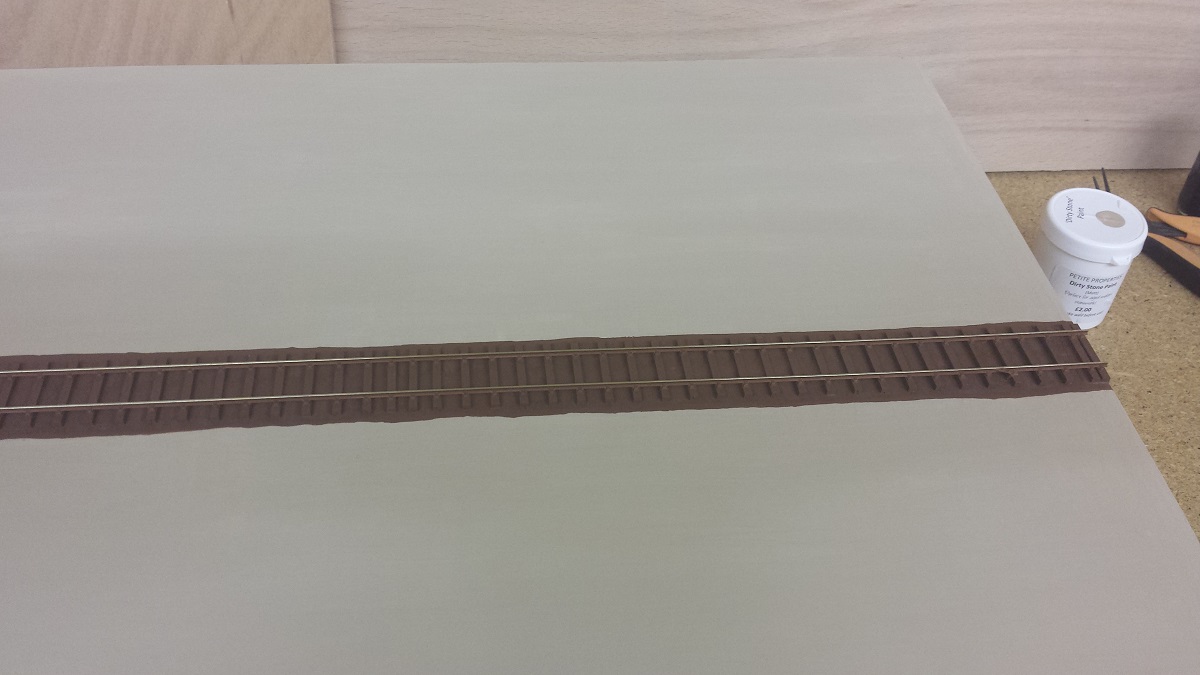

Ecco terminata l'applicazione del 'topcoat' Koemo. Il piano del compensato e` stato pitturato con vernice 'dirty stone' della Petite Properties.

http://www.petite-properties.com/

Allegato:

20151108_203757_1.jpg [ 149.33 KiB | Osservato 6894 volte ]

Allegato:

20151108_203822_1.jpg [ 123.24 KiB | Osservato 6894 volte ]

Saluti

Giovanni Leone

Giovanni Leone

Vista del modulo A + B/C. Ora non resta che fare la prima prova di marcia per testare il tutto.

Allegato:

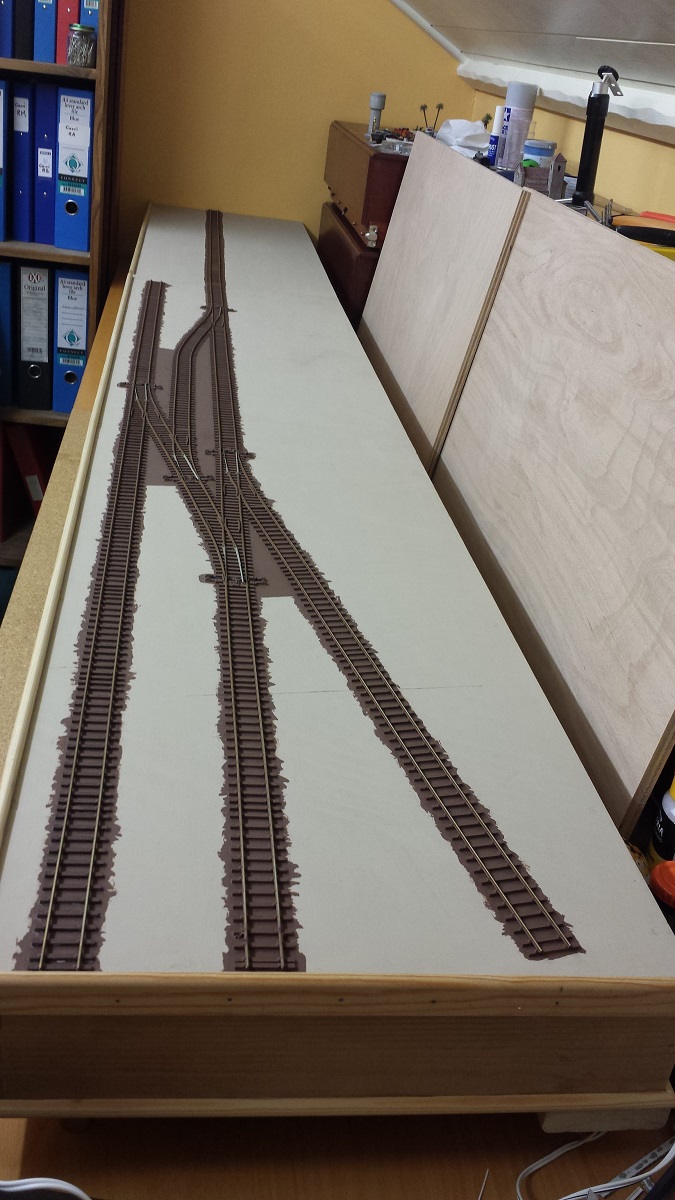

20151109_165020.jpg [ 234.44 KiB | Osservato 6884 volte ]

Saluti speranzosi

Giovanni Leone

Nicola.Testoni

Mille grazie per il tutorial passo-passo sull'invecchiamento del binario! Che soluzione pensi di adottare per la massicciata?

Saluti e buon lavoro,
Nicola
