Buon pomeriggio Giuseppe.
Noto le tue sempre splendide elaborazioni e il costante miglioramento, proteso ad avvicinare il tuo plastico alla realtà (anche se, come sai da parte mia, a mio giudizio fai le macchine troppo sporche .. )
Volevo segnalare che secondo me, magari è solo un effetto prospettico, le tabelle che hai appena creato mi sembrano decisamente un po' troppo lunghe. Ripeto, magari è un'impressione.

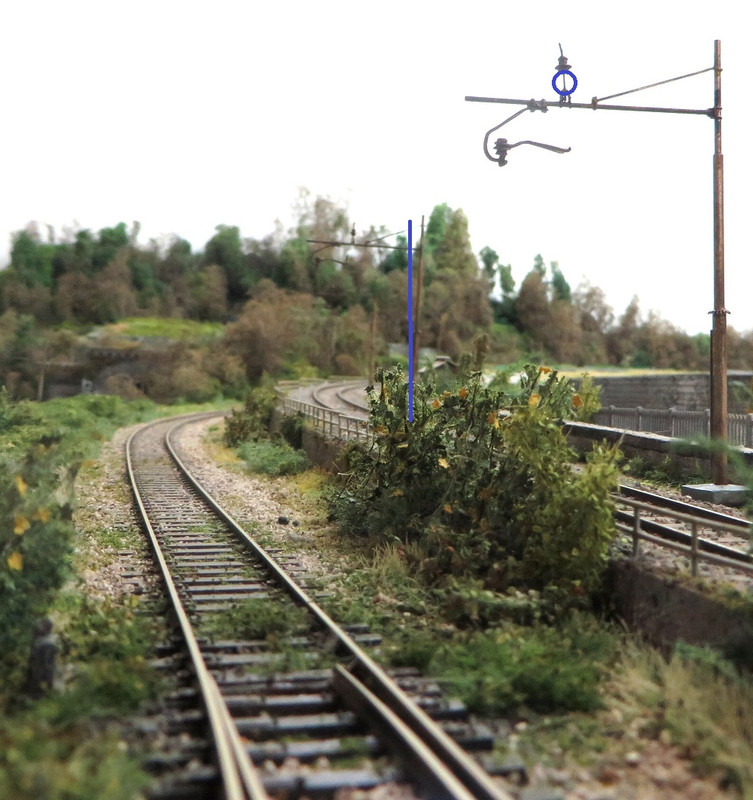

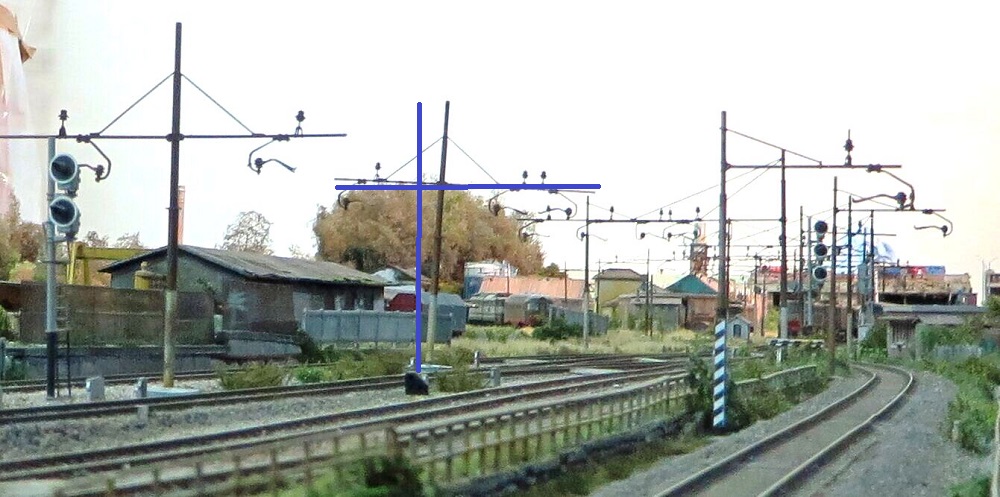

Non ho poi capito le linee blu che hai inserito. Evidenziano una mancanza di allineamento verticale e orizzontale della catenaria rispetto al ponte?

Grazie. Sempre squisito questo argomento con le tue immagini e spiegazioni

Complimenti vivissimi! Ne approfitto per chiederti come hai realizzato la sporcatura dei muri in mattoni che mi piace moltissimo. Forse lo hai già scritto prima nel topic, in caso potresti rimettere il rinvio alla pagina. Grazie!

DOZ
Non hai affatto torto, per le prossime sarò molto più leggero e la cosa vale anche per il materiale rotabile.


DOZ
Niente affatto, di tabelle di orientamento addirittura ne esistono con nove strisce e non sette come le mie, sono ambientabili dagli anni cinquanta fino alla fine dell'epoca IV e forse arrivano alla V. Da non confondere con le tabelle di orientamento di tipo distanziometrico, di tipo successivo, con strisce decrescenti (4 3 2 1) e che in effetti sono molto più corte.


DOZ

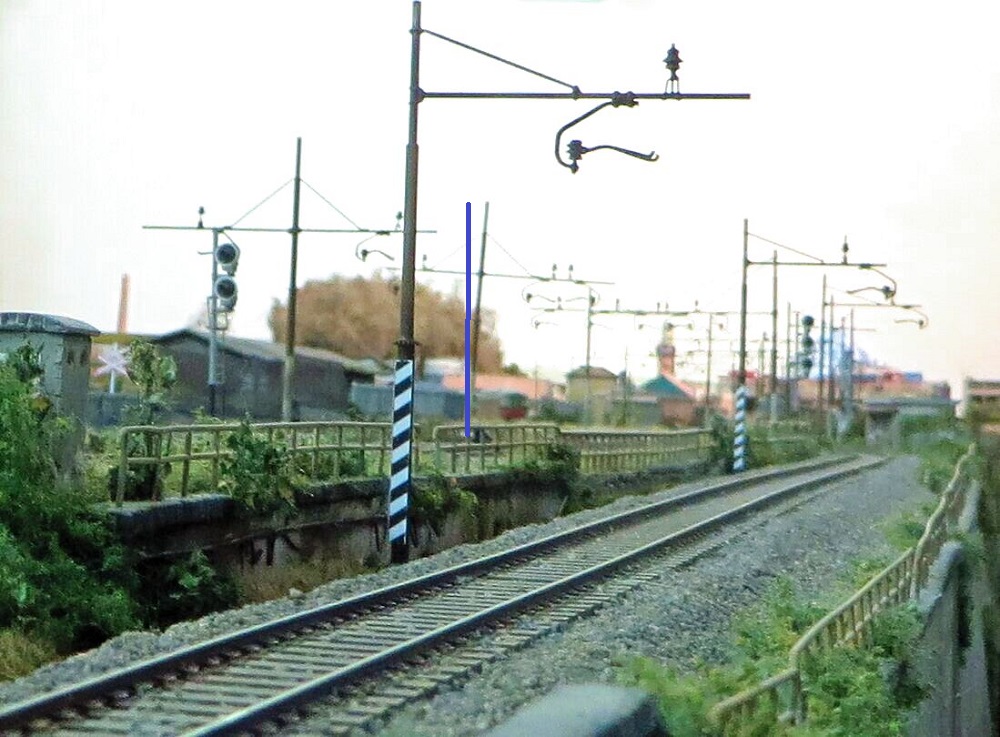

Esatto, rispetto la corretta verticale e orizzontale. Le foto colgono quello che l'occhio perde.


wilpu
Trovi la spiegazione fotografica nelle pagine del topic ma non ricordo quali, perdonami. Spiegarlo scrivendo non sarebbe d'aiuto. Con un po' di pazienza le trovi

Continua la posa della palificazione per elettrificazione Nodo Industrie presso Boscoscuro, questa volta lato Sud, esattamente opposto alle foto lato Nord postate in precedenza. Posti anche i pali della linea a singolo binario che corre ad un livello più basso rispetto al nodo, sempre direzione Nord-Sud.
Di seguito alcune foto di controllo e qualche annotazione di correzione.

Saluti
Giuseppe Randazzo aka QdP

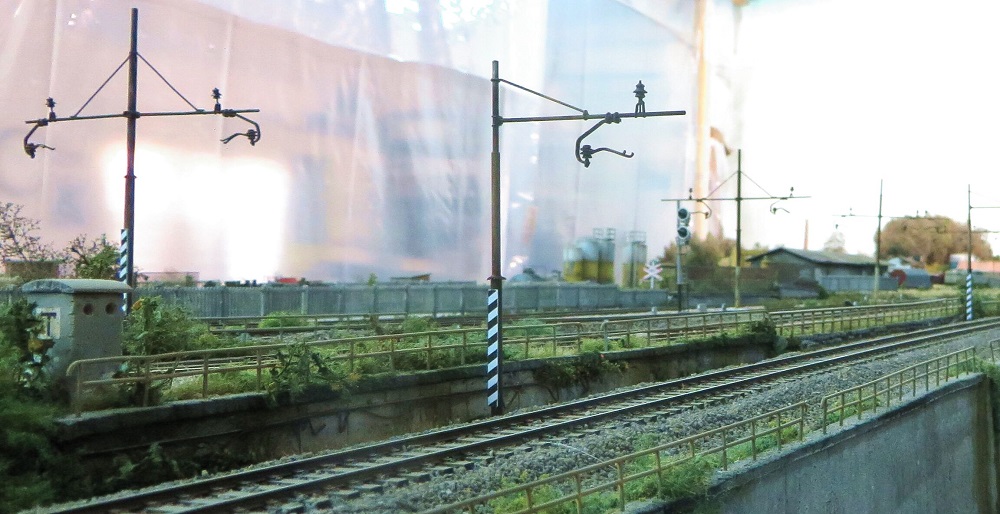

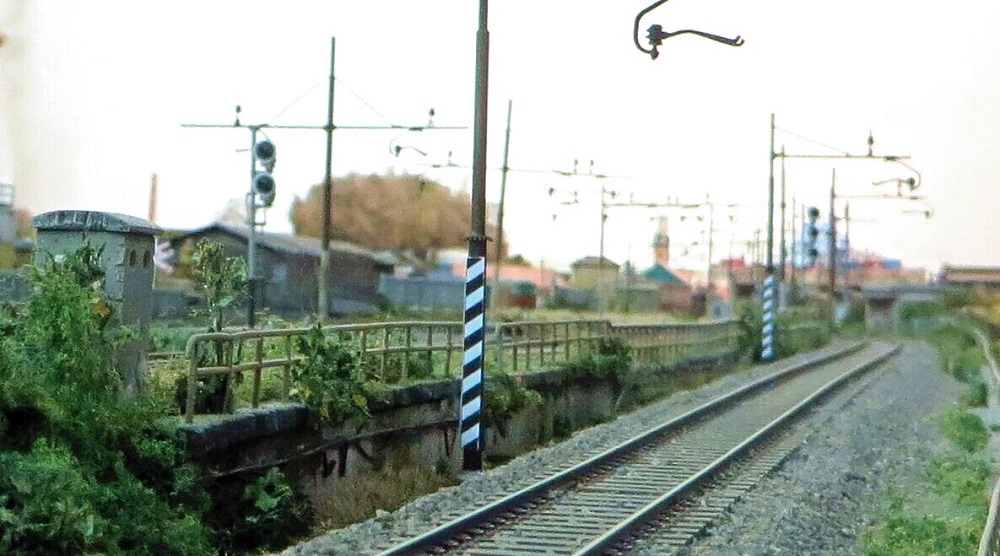

Sostituzione delle tabelle di orientamento, questa volta stampate su carta fotografica, il risultato mi pare un po' migliore.

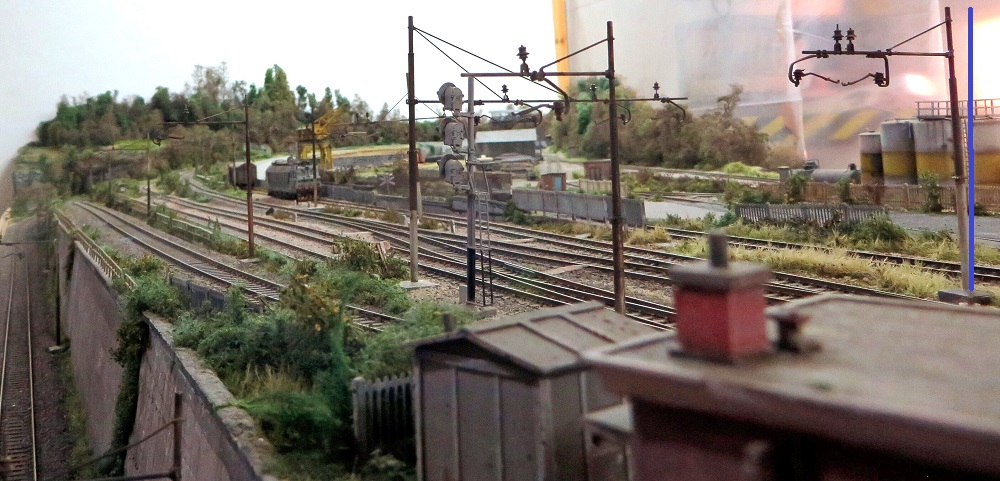

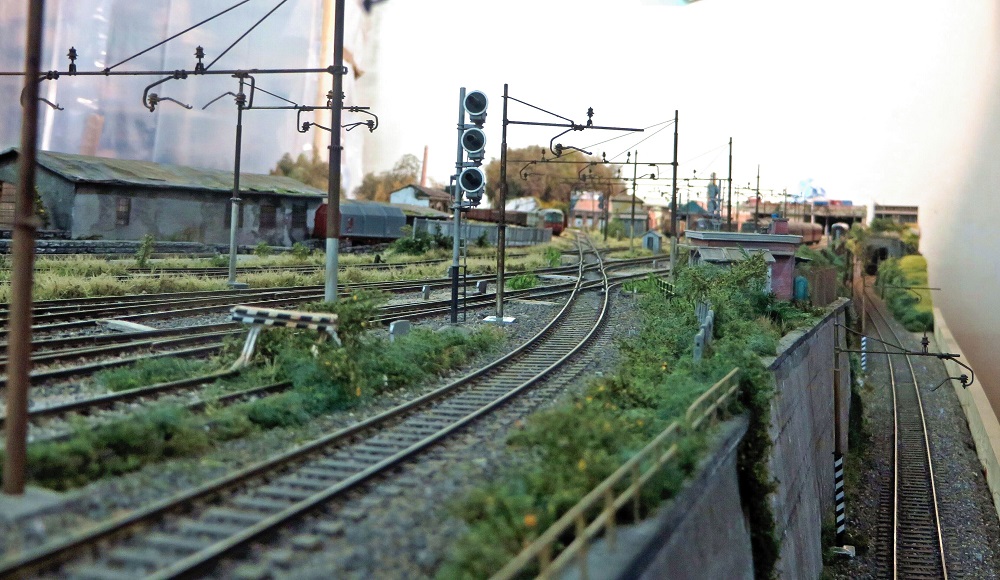

Panoramica Nodo Industrie zona centrale e lato Sud

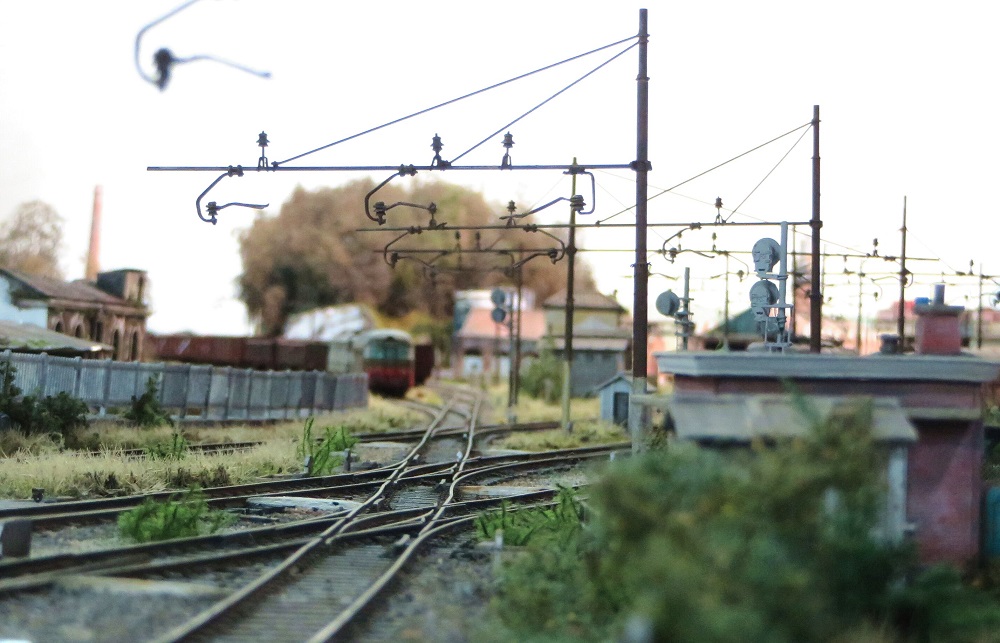

Zona incrocio





Sulla destra la linea a binario unico

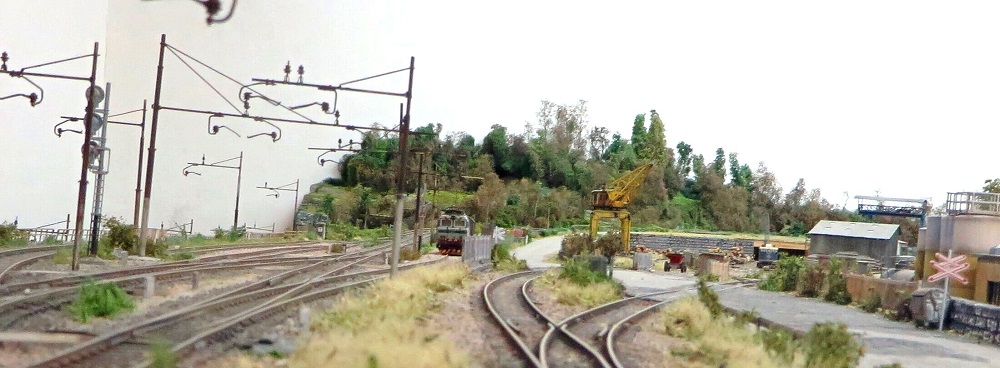

Lato Sud

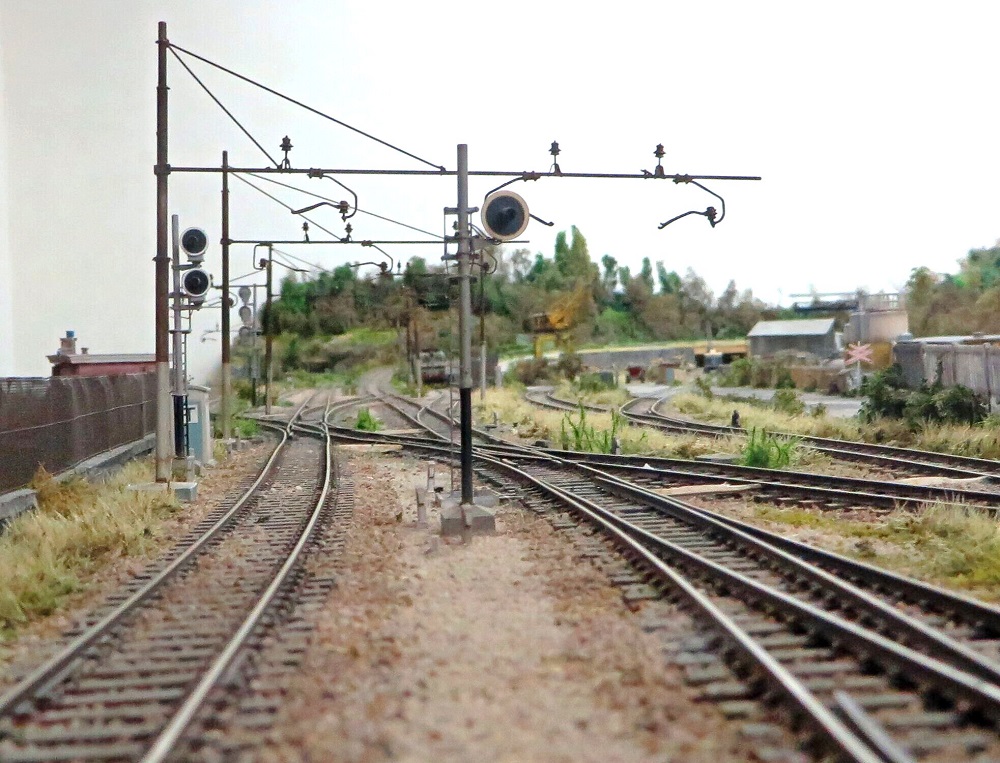

Sulla sinistra asta di manovra non elettrificata, sulla destra la linea che si arrampica in uscita dal nodo verso la sommità dell'impianto.

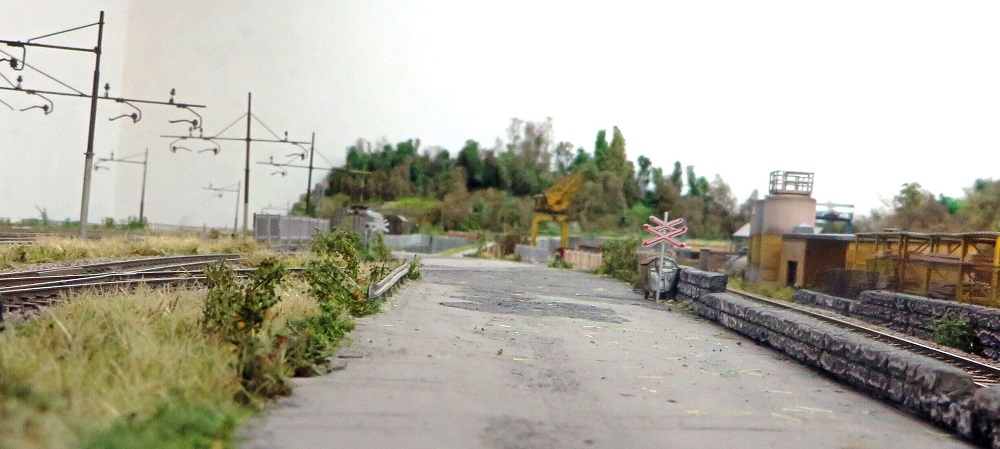

Linea a binario unico

Molto bello!

Buonasera.

Mi aggiungo al coro degli estimatori (ho visto anche i lavoroni su facebuk....spaziali) ma se non ti offendi ti vorrei far notare che su alcuni pali con 2 o più mensole, ti manca qualche tirante diagonale. In linea molto generale, ne va 1 per ogni mensola. Casi particolari vanno valutati a parte, ma di solito con le foto del reale si verifica la correttezza della configurazione.

Ciao
Antonio

Antonio, non credo tu abbia ragione, la regola vale per i portali su binari di stazione, in queste foto, le mensole, sono quelle poste sopra le deviate.

Antonio, il tema c'è in effetti, e devo verificare. Potreste aver ragione entrambi. Nell'ipotesi di Antonio, la più sfarorevole per me, non dovrebbe comunque essere difficile aggiungere il tirante anche a palo fissato.
Grazie Torrino-Pollino, per la risposta tecnica utilissima e puntuale.
Grazie anche a Etsero17

Giuseppe

bongiorno.
Mi parrebbe strano che sulle deviate non debba essere ripreso il momento torcente dato dal peso della linea aerea.
Hai foto?

Saluto
Antonio

Innanzitutto chapeau !!!!

Poi per chiacchierare tra appassionati posto la foto del palo di Qdp. A mio avviso da memoria fotografica al vero ( una stazione o scalo Fs offrono mille spunti ) nel palo in questione mancano un tirante estremo di sostegno al braccio di poligonazione ed un tirante di ancoraggio a terra che contrasti lo sforzo del braccio medesimo ( il palo cadrebbe sui binari ).
Ho forse ancora foto a casa ma sono in ferie...
Poi è molto difficile per problemi di spazio e accessibilità successiva comporre esattamente una linea aerea in scala , diverrebbe un intrigo tale da non riuscire talvolta a rimettere sui binari un trenino deragliato...
Saluti a tutti,
Andrea

Lo scopo di queste foto è proprio questo, di verifica, e vi ringrazio per queste osservazioni. .
I tiranti e i pali di ancoraggio ancora mancano su tutto il plastico, acquistati in kit ma ancora da assemblare.
Per i tiranti palo/mensola ove necessario verranno implementati
Giuseppe

Ciao Giuseppe,
un plastico favoloso! Congratulazioni e il mio più alto rispetto per questo lavoro!
Da quanti anni lavori al tuo plastico?
Juergen

Ciao Jzipp, grazie per il commento e rinnovo a te i miei complimenti per il tuo plastico.
Il lavoro al mio plastico è cominciato nel lontano 2010 ma dovrei essere oramai alla fine credo... Manca davvero poco, linea aerea, implementazione segnali, dettagli vari e fondali.
Giuseppe

Bene, manca solo di sapere su quale numero di TTm lo troveremo pubblicato
Complimenti!

Al dil là del 3°tirante mensola mancante ...



questa foto è spettacolare!! ... come tutte le altre del resto e dalle quali c'è molto da imparare

Complimenti Giuseppe e grazie
Santino
