- CONTINUA -





Ed ecco infine pronta la nostra mensola :



Vai di tronchesino:



A questo punto si inserisce sul palo la traversa in tondino da 1 mm di diametro,che sarà lunga quanto occorre in relazione al numero di binari ed all'interbinario(uso della squadra per un perfetto montaggio a 90°):



Con filo di rame da 0,4 si esegue la flangia al di sopra ed al di sotto della traversa:





A questo punto la mensola precedentemente preparata può inserirsi sulla traversa orizzontale,sulla quale,con filo di rame da 0,4 ,si prepara l'anellino che riceverà l'estremità del tirante:



Ecco il tirante posizionato:



Si piazzano gradualmente gli altri due,ovviamente procedendo verso l'estremità distale della traversa,e…et voilà,l' M8 è pronto per l'inserimento in linea.



Clap…clap…applauso ad Andrea.

Una doverosa precisazione:anche la linea trifase è munita di poligonazione,per cui la distanza tra i fili varierà alternativamente di mensola in mensola, in HO ,da 12,5 a 11 mm e così via.
Mentre l'M8 è il palo più comune in stazione,in piena linea sono più frequentemente usati gli M26 e gli M5.
Ecco le misure per l'HO:
M26 :tondino da 2,6mm(6 cm),da 2 mm(3,2 cm) e da 1,5 mm(2,6 cm).
M 5 ;tondino da 2 mm(7 cm),da 1,5mm(2,9 cm) e da 1 mm(2,3 cm).

Bellissimo.

Devo dire un ottimo lavoro da esperto orafo! complimenti per la precisione e per la pazienza per fare quei dannati pali!

Veramente grazie di cuore. Ottima guida.
Per le sospensioni ad archetto curvo avete qualche foto????

Ancora complimenti per l'ottimo lavoro!!!

Luca

PS il filo in rame da 0,4 e 0,6 lo comprate in rocchetto o a stecche diritte? avete qualche fornitore particolare?

Ciao,
il filo di rame da 0,4 e 0,6 lo compriamo in matassine da un normale ferramenta qui del centro città.
Appena Andrea farà una mensola con archetto curvo metto le foto.

Ed eccoci arrivati finalmente all'inizio del tratto curvo, per cui si provvede alla costruzione della mensola con archetto curvo,realizzato con il filo in rame da 0,6:




Si piazzano i supporti di filo in rame da 0,4:



ed il tutto si innesta sulla mensola in ottone da 1 mm:



Il palo M8 con due mensole ad archetto curvo:



Collocato in linea:



Ed infine la dima in legno di 64 mm di altezza per il corretto posizionamento della linea aerea sul piano del ferro:

grazie 1000 delle fantastiche spiegazioni.

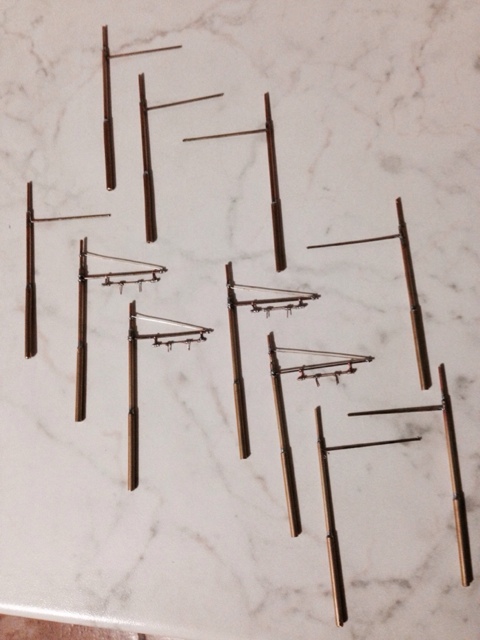

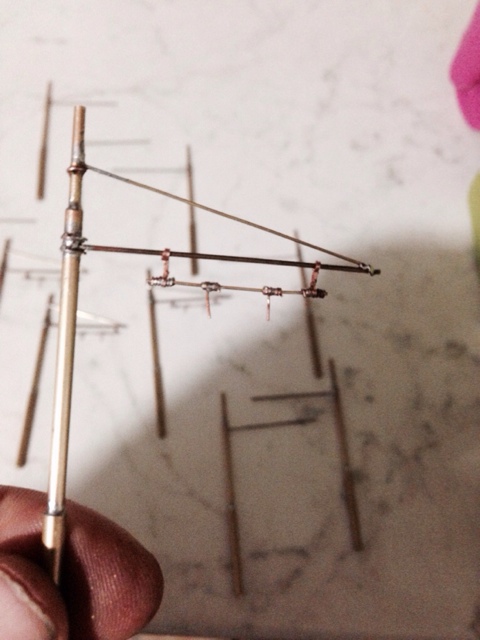

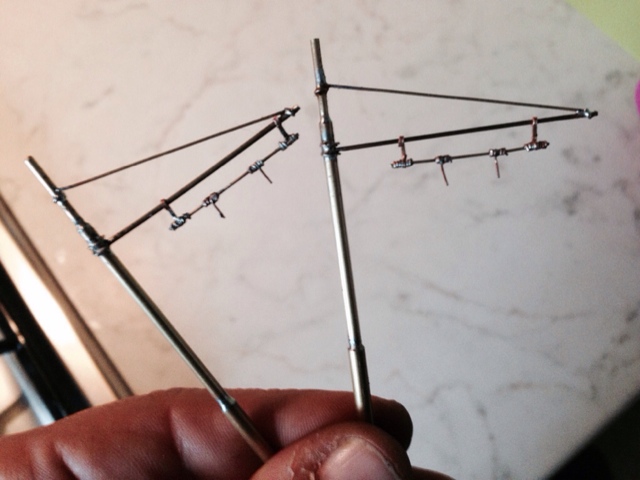

Ho cominciato a realizzare qualche palo a mensola fissa seguendo le istruzioni: ecco i risultati

non ho ancora fissato i pendini verticali reggimensola in attesa di posizionare i pali sui binari. Sono quindi mobili e non perfettamente diritti. Una volta stabilita la distanza giusta, li fisseró con una goccia di stagno.

Beh, direi che ci sei... stai usando un saldatore a resistenza? Con uno a cannello forse si eviterebbero quegli antipatici accumuli di stagno nei punti difficili. Comunque good job!

Sto usando un classico saldatore a resistenza. Via, via ho trovato un sistema per ridurre lo stagno, avvolgo con la pasta salda il pezzo e avvicino il saldatore con la punta appena bagnata di stagno. Pezzo dopo pezzo si migliora, anche se ho ancora da imparare ed ottimizzare diverse cose.
Ogni consiglio per velocizzare e migliorare il risultato è benvenuto!


Inviato da mio iPad utilizzando Tapatalk HD

Io, per quanto riguarda le piccole saldature, scaldo prima il pezzo con un una microfiamma a gas, poi do un minimo di pasta salda ed avvicino il filo di stagno, da 1 mm o meno, che toccando il pezzo caldo fonde. Così posso regolarmi e fare saldature usandone il minimo.

Ma quand'è che passerete alla crema saldante?

Bha....!

Ciao
Despx

Ok! E' lo stesso sistema usato da Andrea. Lui adopera anche un aspiratore per stagno tipo questo:

http://www.guidinoguidini.com/2.0/shop/ ... er-stagno/
per rimuovere gli eccessi.
Direi comunque anch'io che il risultato ottenuto è decisamente soddisfacente:bravo!

Naturalmente a saldatura ultimata lavoro di limetta per rifinitura estetica.
