Hai ragione , perdonate ma mi ero un po' stufato di leggere tutti quei (sacrosanti) complimenti

Ottimo sistema perché svincola parte elettrica dalla struttura del palo (oltretutto mi sento molto più confidente a utilizzare solo fili elettrici con guaina plastica piuttosto che dovermi raccordare a minuscoli filamenti in rame smaltato).

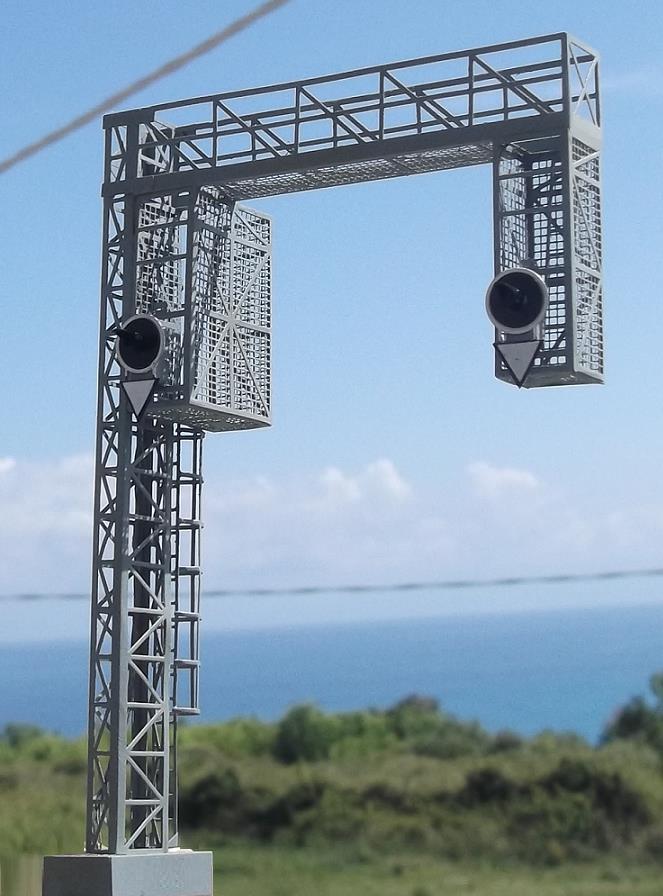

Ciao Andrea, volevo farti una domanda. Secondo te, la fibra ottica si potrebbe adoperare anche in questo tipo segnale a portale realizzato molto bene in fotoincisione dall'amico AXEL?
Grazie.

Devono arrivarmi le foto incisioni dei portali, anche loro illuminati in fibra.......anche gli splendidi portali di Axel si prestano, ma bisogna predisporli per il passaggio della fibra. Io ho messo degli anellini da 0.45 dove farla passare in maniera del tutto invisibile nello stesso posto dove passa il cavo del vero portale. Va detto comunque che anche la fibra da 0.3, va benissimo.

Saluti Andrea

Rimanendo nell'ambito dei complimenti x la realizzazione (come anche altri hanno fatto notare il segnale è fatto benissimo!!!), attenzione che una saldatura vicino ad una fibra ottica rischia di deteriorarla.... potrebbe essere sufficiente una chiusura con colla epossidica bicomponente....

mi stavo chiedendo se le 4 fibre ottiche che passano nel palo non interferiscano tra sé quando in caso di vela multipla una fibra conduce un colore e quella accanto un altro.... ovviamente se fossero quelle inguainate il problema non sussisterebbe!

Mi verrebbe in mente una soluzione diversa per il montaggio del led: ci sto pensando....

saluti

Max

Visto il capolavoro che hai realizzato perchè non osare di più? Ad esempio, per semplificare (molto) il PCB dei led, hai pensato ad un unico LED RGB? (uno per ciascuna fibra) certo, richiede una elettronica più sofisticata per essere alimentato e pilotato nel modo opportuno secondo i vari aspetti della segnaletica FS ma con l'aiuto dei capaci progettisti elettronici presenti sul forum sarebbe un gioco da ragazzi!
Giancarlo

Con i 3 led separati, riesco a dare la tonalita perfetta dei colori FS

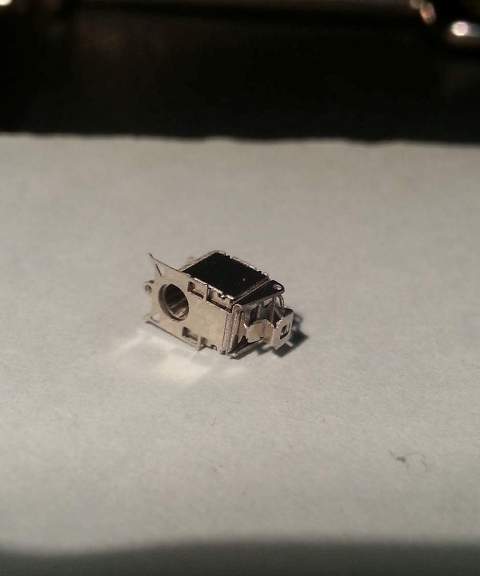

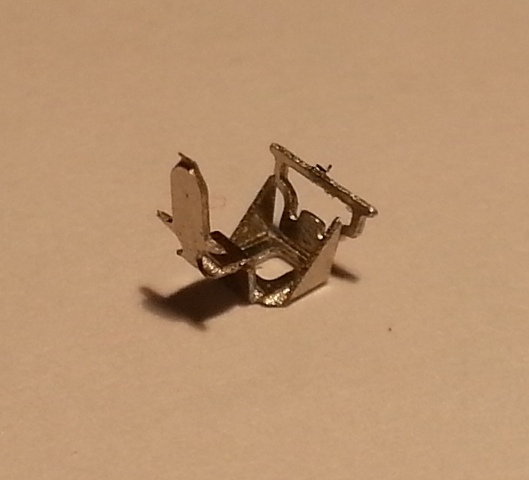

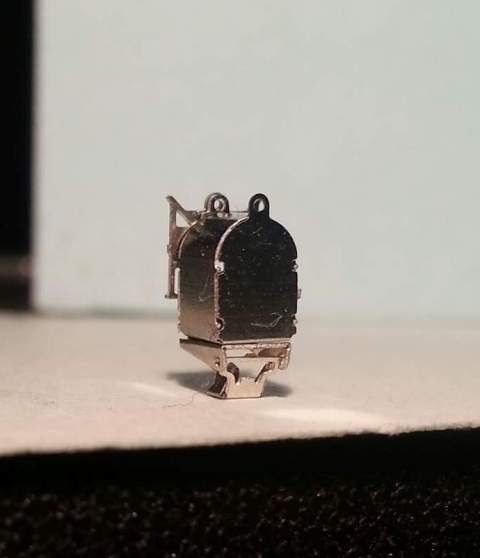

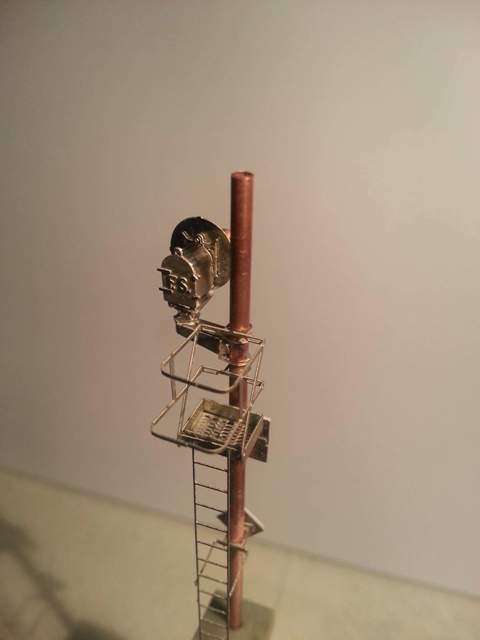

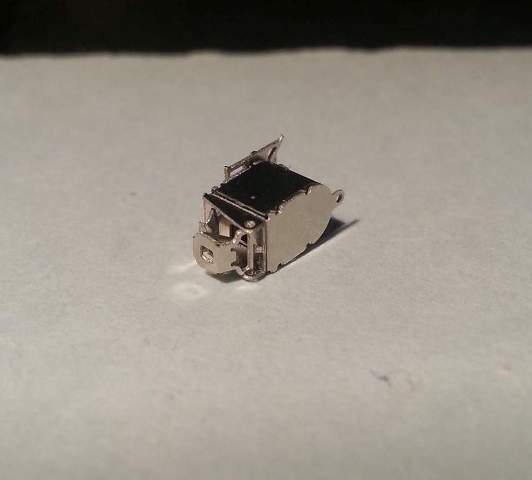

Per rispondere a max.....fino ad ora non ho mai incontrato problemi di bruciatura della fibra. Io saldo con una stazione saldante professionale e punta da 0.3. Il diametro del filo di stagno è di 0,2. La cuffia del segnale poi è incernierata come al vero, quindi la fibra è totalmente indipendente e non subisce calore. Prima saldo la cuffia, poi faccio passare la fibra nella mensola, poi nel palo e infine un piccolo puntino sulla cerniera. Per chiarezza vi metto le foto della cuffia incernierata, della cerniera e del retro del segnale (non ho messo la fibra per esigenze di foto)

Saluti Andrea

Per una realizzazione di alto livello, il segreto è la perfetta progettazione al CAD.
Io per dire momenti mi porto il segnale dentro casa!!!!

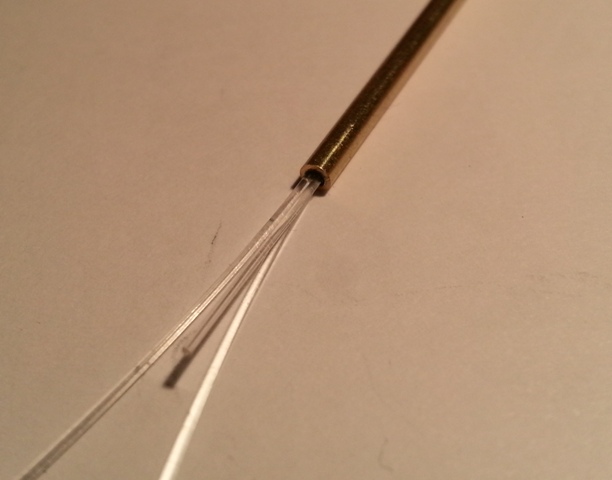

A proposito....ecco il fondo del palo di un segnale a 3 vele, con le 3 fibre passanti.

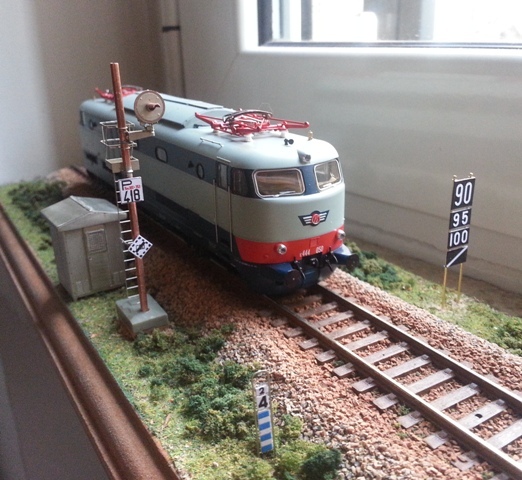

Metto anche una foto di un segnale di blocco automatico permissivo ambientato, e altri "lavoretti" che ho fatto.

Saluti Andrea

Questi sono veramente ma veramente i più bei lavori in fotoincisione mai visti su queste pagine...questi segnali non hanno il pari in progettazione e realizzazione....spero di vedere presto un tuo portale...per il momento ti sto "monitorando" attentamente sulla pagina FB!!!
[SMILING FACE WITH SMILING EYES][SMILING FACE WITH SMILING EYES][SMILING FACE WITH SMILING EYES]

Inviato dal mio SM-A500FU utilizzando Tapatalk
