Un po' di chiarezza..... gli scambi possono essere lasciati manuali o motorizzati, una volta motorizzati possono anche essere digitalizzati, pertanto se la tua intenzione come lasci intendere e' quella di motorizzarli con motori sottoplancia e digitalizzarli in futuro, realizza la base dei moduli cosi' come
anzidetto, in modo che al momento opportuno hai gia' lo spazio sottostante per poterli inserire

Filippo

Ok perfetto

Ho trovato questo. magari ti interessa.

http://littorail76.chez.com/marmagne.htm#

Grazie littlegeorge si avvicina molto a quello che vorrei fare....
Stasera dopo vari giri nei brico più svariati, in alcuni casi non c'erano le tavole di spessore 0.6....in altri casi non funzionava il taglio legno
Alla fine l'unico tipo di legno con spessore 0.6 é un Mdf
Forse non sarà il max, ma alla fine come inizio di prova credo possa andare bene, anche perché alla fine le sezioni sono piccole (90*40) quindi il peso da sostenere non é alto...
Ovviamente ogni sezione sarà rafforzare con un telaio ad 8 sotto con listelli da 4/5 cm.
Può andare x iniziare?

Raga altra a domanda....
Al di là del fatto che cercherò di prendere, spunto dai vostri lavori, foto, realizzazioni in internet, paesaggi reali....

Ma c'è qualche libro che spiega le principali tecniche da cui iniziare, dalla creazione della massiccia, alla creazione del verde, alberi, strade e paesaggio circostante in modo progressivo... Una guida generica da tenere come punto di riferimento è più di volta in volta approfondire gli argomenti sul forum o altro,....

Buonanotte
Giuseppe

Per iniziare queste http://www.duegieditricestore.it/47-monografie-ttm-extra possono bastare ...

Ciao Peppe
l'MDF non è il materiale migliore per realizzare una struttura, è molto pesante e con il tempo tende a deformarsi.
Normalmente si usa multistrato (di buona qualità) da 12mm o superiore

infatti neanche a me convince tantissimo l'MDF però il multistrato da 6mm non esiste nei vari bricocenter....
cmq per adesso mi arrangio così e vedo come mi trovo.....male che va cercherò in qualche negozio piu specifico per legnami.

santino grazie per i link ai manuali...solo c he che sembrano più collezioni, io quale dovrei prendere per livello base?
ateriale di cui devo munirmi per cominciare a relaizzare qualcosa :

- fogli di sughero per massicciata con spessore da 3 mm
- poliuretano espanso per realizzare banchine, marciapiedi con spessore di 1 cm

dai uno sguardo qui:
http://www.trainpassion.it/
ho descritto molte tecniche e processi
P.S. multistrato da 12 non da 6

I TTM extra in genere trattano ognuno un differente impianto. Il mio consiglio? Prendili tutti, informarsi e leggere male non fa.

Ciao Giuseppe .... Bomby ti ha gia risposto, sono tutti interessanti e pieni di spunti (a volte semplici ... a volte complessi) ma le basi sono chiare.
Se dovessi indicarti dei numeri tanto per iniziare direi 1/4/6 ... se poi avessi, tra qualche settimana (se non erro il 7 e 8 Aprile), la possibilità di partecipare all'Hobby Model Expo di Novegro (edizione di primavera) potresti sfogliarli direttamente allo stand della Duegi e scegliere i numeri che più ti aggradano.

Mi permetto di suggerirti anche questa pubblicazione
http://www.duegieditricestore.it/home/1799-il-manuale-del-modellismo-ferroviario.html

Insomma ... buona lettura

Buonasera a tutti,

ringrazio bomby, giulio, san tino e little per gli ultimi consigli e spunti....

Premetto che per le prove utilizzerò i vecchi lima....al momento di fissare poi acquisto i binari flessibili che mi sembrano piu semplici da utilizzzare.

Considearato lo spazio a disposizione e il tipo di plastico che voglio fare sto cercando di prendere spunto dal plastico di filippo ( postato in prima pagina ) e un pò dal plastico francese postatomi da little george (marmagne)....fermo restando che qualsiasi lavoro visto è bellissimo....siete tutti artisti veramente complimenti... ...ho i miei dubbi che riuscirò a creare fabbricati anche la metà belli di come li fate voi, per non parlare della vegetazione....male che va metto mani al portafogli

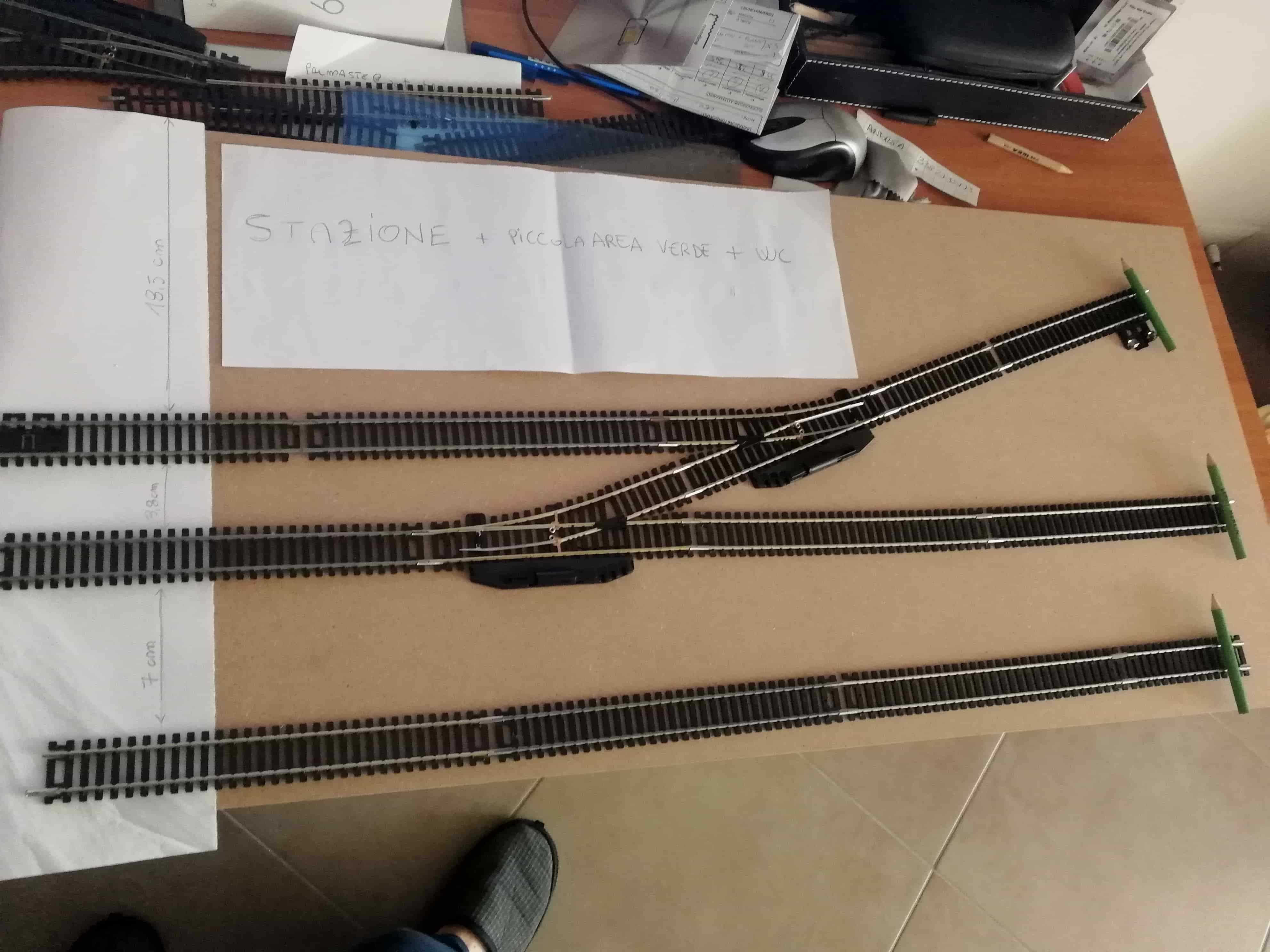

Comunque vi posto le foto del primo modulo ( dei 6 totali ), in pratica vorrei iniziare da una stazione e pensilina tipo come fatta da filippo, ma che finisce come il plastico francese....quindi con dei binari morti ( rappresentati dalle matite verdi in foto )

alcune domande al riguardo, scusate se vi faccio punti elenco per comodità

1) considerata la profondita dei moduli di 40 cm, va bene la disposizione delle linee e degli scambi o vi sembra troppo "affollata"?
2)Non riesco a trovare le informazioni circa la distanza in centimetrii tra 2 binari che passano dritte davanti la stazione ( nel mio caso binario 1 e 2)
3)distanza in mm tra banchina/marciapiede e binario
4) considerati 40 cm di profondità e che vorrei ricreare una stazione tipo la ACME, quanto spazio devo lasciare tra l'estremità del plastico e il primo binario ( dove verrà alloggiata appunto stazione, marciapiede, deposito merci, wc, ecc...)?
5) quanto deve essere larga la pensilina tra il 2 e terzo binario ?

seguono le foto

grazie a tutti
ciao
giuseppe

ciao ..... consiglio dovresti ridimensionare le immagini che sono troppo grandi. Puoi utilizzare un qualsiasi programma di fotoritocco come paint, paint-net ecc. portando la risoluzione a 1280x712 o 1024x586 (pixel + pixel -).



guarda qui http://www.fimf.it/fimf_prec/images/nem/nem112.pdf

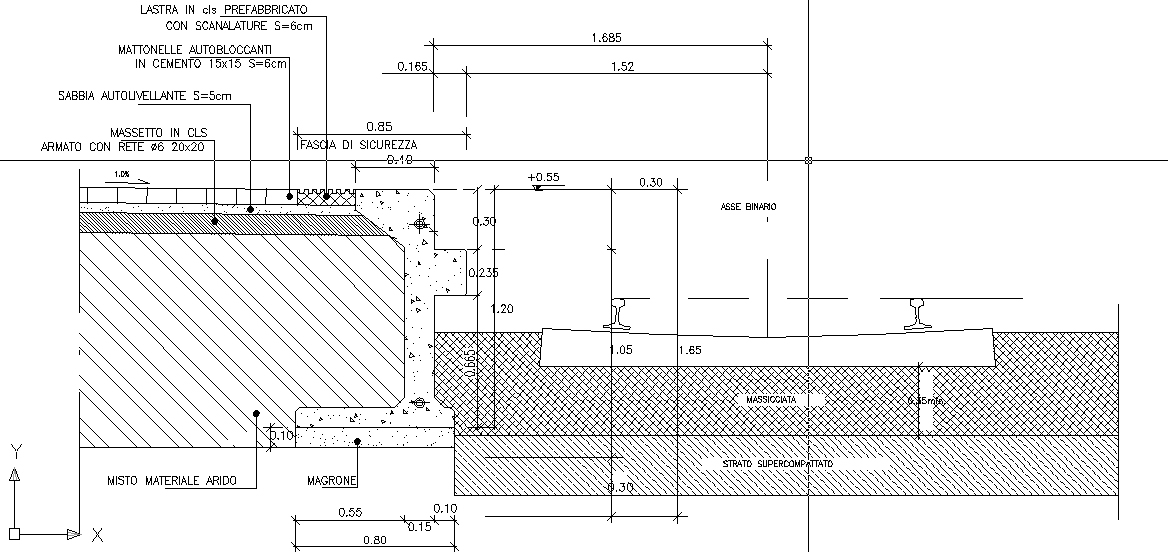

In rete qualcosa si trova ... io ho trovato questa immagine


Le misure riportate (spero siano leggibili) sono reali ed espresse in metri... quindi vanno trasformate in mm e rapportate alla scala H0 (1/87)


Bhe questo dipende dall'importanza che vuoi dare alla tua stazione ... in questo caso ti consiglio di osservare casi reali da piccole stazioni a quelle di medio/piccola importanza

In questo sito http://www.fimf.it/fimf_prec/norme_nem.html trovi l'elenco delle norme fondamentali per il modellismo ferroviario
Ciao

grazie 1000 Santino,

quindi, se ho capito bene, tra i due binari paralleli ( nel mio caso binario 1 e 2 ) la distanza minima deve essere di 52 mm nelle stazioni ( limite che si può restringere a 46 nel tracciato ).... quello che mi sfugge è se questa misura viene presa da binario a binario (inteso dove passa la rotaia) o da traversina di legno a traversina di legno?

chiarissima, invece, la distanza tra banchina e binario ( 0,55+0,30 metri/87 = circa 1cm )

invece per banchina stazione e e pensilina mi conviene visionare sul posto una piccola stazione , misurare e riportare in scala....( cmq la stazione che vorrei inserire è quella gialla di marca ACME)

scusate per le domande che immagino siano puerili....migliorerò col tempo...spero !!!
Magari ad arrivare a fare un quarto di quello che riuscite a fare voi Inoltre, scusatemi se spesso nei post sono ripetitivo....però vorrei essere più chiaro possibile...

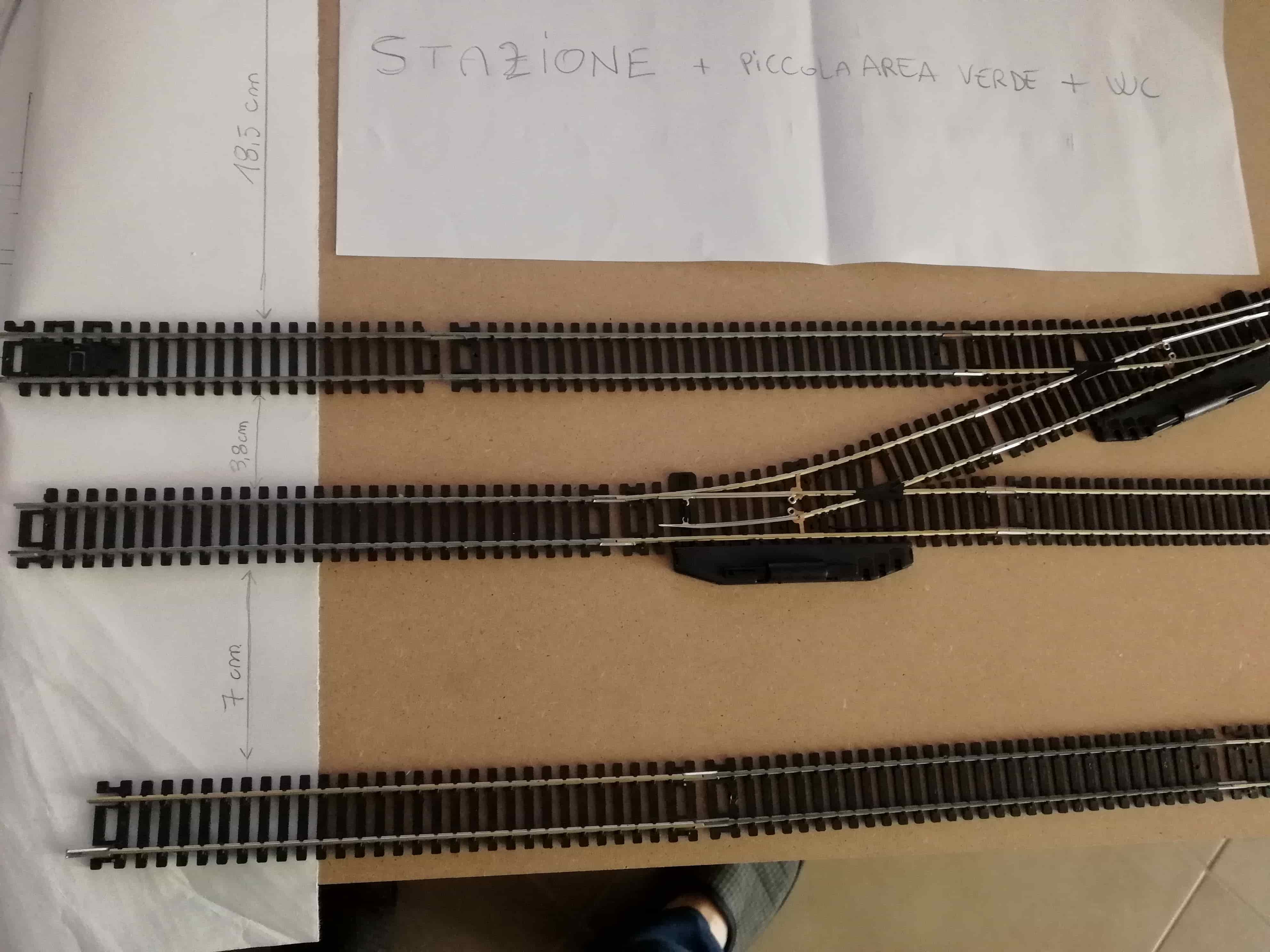

Vi riallego le foto del layout iniziale ( 1 modulo 90cm x 40 cm ) con stazione e binari terminali ( matita verde )...comunque per farvi capire vorrei "provare" a ricreare la stazione + pensilina tipo il diorama di filippo in prima pagina che, però, termina tipo il diorama francese Marmagne postatomi da little george

seguono foto
grazie a tutti x l'aiuto

ps ovviamente le distanze tra 1 e secondo binario le devo aggiornare su quanto suggeritomi da Santino....inoltre tra il secondo e terzo c'è piu spazio perche voglio fare una pensilina

aggiungo che il plastico vorrei munirlo di catenaria e digitalizzarlo

accetto suggerimenti per layout in generale, e se fare e dove posizionare il deposito merci e locale ricovero rotabili.

io le prove non li farei con quei deviatoi, hanno angoli strettissimi
