salve a tutti, stavo cercando una libreria di binari fatta con autocad.....dove la posso trovare?! preferibilmente Roco e/o Lima, ma vanno bene anche altre marche...
Ho provato ad utilizzare Wintrack, ma non mi ci ritrovo
Se qualcuno è in grado di farmi questo regalino di Natale, gli sarei enormemente grato

Prova con SCARM ti da la possibilità di poter visualizzare i binari in 3D.

grazie! questo http://www.scarm.info/index_it.html ? ma è una versione trial o completa che tu sappia?
Comunque la visualizzazione 3d c'è anche su wintrack, il problema è che non mi ci ritrovo proprio a usarlo, mi sembra abbastanza macchinoso e complicato...
Con autocad ci lavoro, quindi per farmi un tracciato ci potrei mettere non più di mezz'ora, e avevo letto da qualche parte qui sul forum che qualcuno si era rifatto i blocchi dei binari
Altro discorso per Anyrail: non sono riuscito a procurarmelo.....

http://www.anyrail.com/index_en.html
Anyrail in versione free: utilizzo con tempo illimitato e massimo 50 "pezzi scaricabili" ( numero che puoi "fregare" usando flessibili e allungandoli in modo tale che per es. tra un deviatoio e l'altro figura un solo pezzo), libreria di binari "immensa".
Saluti e Buon Anno.
Greg

E' completa.

Forse Ilio cercava però una libreria di blocchi da inserire proprio in autocad, nel senso che cercava il disegno in formato .dwg dei binari. Infatti anche a me sarebbe molto utile questo tipo di blocchi, nei programmi che avete postato infatti i disegni ci sono, ma occorre usare il programma stesso per disegnare (scram è quasi analogo ad autocad comunque). Il mio problema è che a lavoro finito stampo su plotter il disegno in scala 1:1 del tracciato in modo da posare i binari direttamente sul disegno stesso e siccome sono pratico a fare ciò con autocad sarebbe molto comodo avere i blocchi in dwg di ciascun binario.

Saluti

Fabrizio

esattamente!
anche se forse ho visto Scarm e mi sembra migliore degli altri, anche e non ho avuto modo di provarlo seriamente.
Per quanto riguardo i disegni formato .dwg, il problema è legato ai binari curvi, quelli dritti si rifanno in 2 minuti volendo...
La mia idea è proprio la stessa tua, quella di stampare 1:1 e posarci direttamente i binari sopra

Ciao

Domani verifico se ho ancora i blocchi x autocad che avevo disegnato 4 anni fa. Tillig ssono sicuro di averli ancora ma Roco devo verificare cosa avevo fatto.

Mandi Mandi
Manuel

ti ho risposto

@ Manuel, se li hai sarebbe una gran bella cosa

@ Ilio, il mio problema sono gli scambi in curva, per tutto il resto me la cavo senza particolari problemi. Mi servono i dwg degli scambi in curva perchè quelli originali non sono adatti al mio scopo, per rendere adatto lo scambio devo tagliarlo. Quindi volevo verificare a priori tramite il cad dove e come devo tagliare gli scambi per renderli atti al mio scopo, siccome con autocad questa è un'operazione molto semplice sarebbe perfetto avere i blocchi da inserire.

Salve Manuel,sarei interessato anche io ai blocchi DWG scambi Tillig,se fosse possibile averli.
Lascio la mia email :elo@cdh.it
Anticipatamente ringrazio per tutto quello che puoi fare
Cordialita'
Glifo

per curiosità: qual'è il comando di autocad che ti permette di fare una curva di una lunghezza specificata e di raggio che vuoi tu?
esiste?

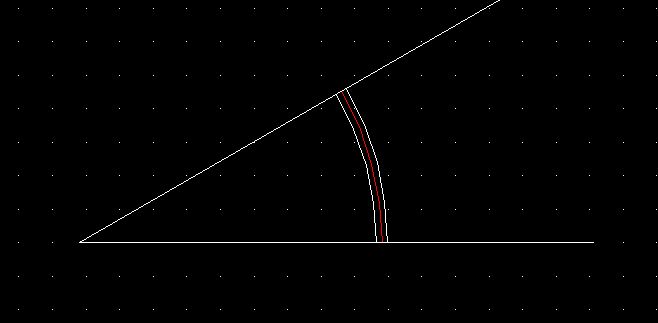

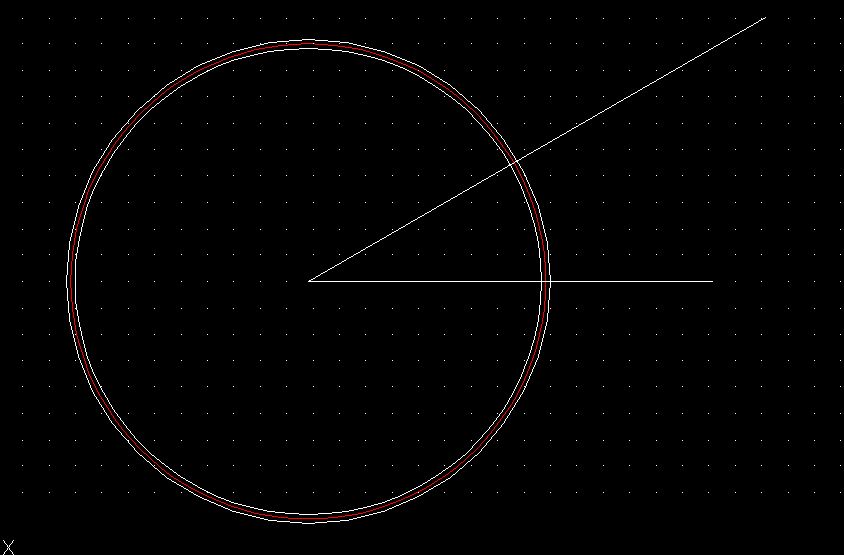

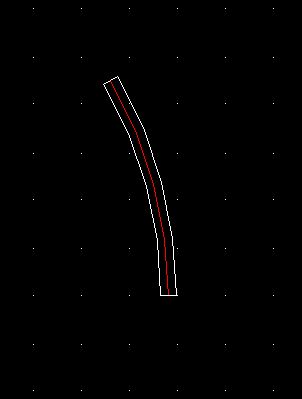

Devi usare dapprima il comando per disegnare il cerchio. Il programma ti chiederà il centro, tu selezionerai un punto qualsiasi, poi ti chiederà il raggio e tu specificherai il raggio della curva che desideri. Ad esempio se vuoi una curva di raggio 450mm scriverari 450. A questo punto hai tracciato la mezzeria del binario. Ora dovrai disegnare le rotaie, siccome lo scartamento è di 16,5mm dovrai fare un due cerchi concentrici al primo di raggio R+8,25mm e R-8,25mm. Per ottenere la lunghezza delle curve devi ora tagliare in più punti la circonfereza che hai ottenuto. Con il comando linea traccierai una linea orizzontale dal centro della circonferenza lunga R+8,25, poi traccierai una seconda linea sempre dal centro della circonferenza e inclinata dell'angolo desiderato (ad esempio 30° se vuoi ottenere una curva di raggio 450mm 30°) con il comando @500<30 (dove 500 e la lunghezza della linea, deve essere lunga più del raggio della rotaia esterna per essere sicuro di intersecare la circonferenza più esterna ovvero di lunghezza minima R+8,25). A questo punto con il comando taglia tagli tutto ciò che è esterno allo spicchio di circonferenza che ti serve e hai così ottenuto una curva di raggio 450mm e 30°. Se ti servono angoli diversi dai 30° è sufficiente tagliare la circonferenza originaria con linee di raggio desiderato.

Personalemente , ho comprato una licenza Anyrail, divisa con altri 2 amici , si disegna tutto senza problemi e si stampa in scala 1:1 su plotter...le librerie binari sono ampie ed è aggiornabile.
per 38 € , quasi il costo di un carro merci, soldi ben spesi con meno problemi di come disegnare etc etc
saluti

Tempo fà disegnai degli scambi PECO.
Allego i files compressi.
Sono disegni senza pretese (ma la bretella è stata realizzata secondo il disegno).


Stefano Minghetti
