Buonasera a tutti gli amici del forum.
Visto che i cavi elettrici stanno proliferando sotto il plastico, vorrei tenere traccia di cosa c'è nell'impianto elettrico per sapere poi in futuro dove e come metterci mano.
Dato che con matita e righello non ci so fare e poi sarebbe tutto un cancellare e riscrivere, mi chiedevo se qualcuno di voi utilizzasse un qualche tipo di software ad hoc (tralasciando il classico Paint di Windows) per tenere sotto mano lo schema del proprio impianto elettrico del plastico.
Ogni consiglio è benvenuto.
Grazie

Luigi Cesana
http://gigi0753.blogspot.it/

Io ti potrei consigliare il classico AutoCAD il re dei programmi vettoriali, o comunque qualche sua sottospecie che si trovano Free online, come per esempio Hycad o Hicad ora non ricordo molto semplice e di facile intuizione....
Considera che anche nella realtà si utilizzano programmi vettoriali per realizzare i disegni dei cablaggi elettrici.....

Buone polilinee......

Matteo

Oddio, prima di decidere come disegnare uno schema di cablaggio: a mano, o meglio con CAD, magari con libreria dei simboli dedicata, bisogna verificare se si ha anche solo una minima conoscenza delle techice del disegno degli schemi elettrici; diversamente si rischia di fare un insieme di linee aggrovigliate.
Dimenticarsi i simboli utilizzati da architetti e geometri, non c'entrano niente con l'impianto elettrico di un plastico. Allo stesso modo meglio evitare le tecniche di disegno utilizzate nelle ferrovie reali: presuppongono la conoscenza precisa anche delle apparecchiature ivi utilizzate.

Ciao,
anziche' portare tutto su disegno, e' piu' gestibile se:
- stabilisci delle regole (es. colori e sezioni dei fili)
- fai pochi schemi "tipo" (es. comando e/o feedback deviatoio, comando segnale)
- documenti tutti i cablaggi non su disegni ma su tabelle (carta, word, excel)

Ipotizzando il comando di deviatoi a doppia bobina, azionati da un modulo hardware (DCC o altro):
- codifichi o numeri ogni dispositivo che cabli, (es i deviatoi D01, D02, etc. e i moduli comando MC01, MC02, etc.)
- tieni una tabella in cui ciascuna riga documenta un deviatoio, e sulle varie colonne:
. deviatoio (es. D05)
. modulo di comando (es. MC01)
. pin comune sul modulo comando (es. 4)
. pin comando deviata sul modulo comando (es. 5)
. pin comando corretto sul modulo comando (es. 6)

anche fra 10 anni, in ricerca dei guasti, sara' piu' semplice consultare le tabelle che non inseguire fili disegnati su uno schema...

Lamps

Una precisazione: l'impianto elettrico è già in fase di costruzione e pertanto, le regole basilari sono già state accuratamente definite, tipo il colore dei cavi distinti per tipologia di utilizzo e le sezioni dei medesimi cavi; inoltre mi sono aiutato con una etichettatrice per marcare i singoli cavi ed un minimo di schema l'ho già fatto manualmente.
Ora sto portando lo schema su Visio (per chi non lo conosce appartiene alla famiglia di Office), ma mi chiedevo se qualcuno avesse già utilizzato qualche altro tipo di software.

Luigi Cesana
http://gigi0753.blogspot.it/

Gigi,
dal punto di vista cad non posso consigliarti, anch'io per il mio plastico ho usato Autocad.

La numerazione dei cavi puo' risultare non necessaria se documenti esattamente da dove partono e dove arrivano.
Altra cosa che va documentata e' quali pin di connettore usa ciascun segnale che passa da un modulo dell'impianto all'altro.
Nel caso delle tabelle, basta aggiungere colonne e indicare connettore-pin.

Lamps

A quanti ti hanno già detto, aggiungerei qualche altra considerazione ed informazione.

Io per gli schemi elettrici ho una vecchia copia di OrCad. E' legale, non craccata, ma non ha le funzionalità degli attuali.
Per non dover ripagare la licenza ho trovato EAGLE. E' gratuito per usi non commeciali. Occorre impararlo perchè ha un suo modo di funzionare, ma consente di fare molte cose.

Considerando che un cablaggio è, in gran parte, una serie di righe con un numero all' inizio ed uno alla fine, potrebbe anche andare bene una serie di tabelle EXCEL. Ma poi occorre considerare che con quel sistema non si ha la visione d' insieme del sistema.

Per uno schema con relè che stò allestendo (è per ricalcare lo schema di uno vero, quindi non lo si può fare nè col DCC, nè coi vari Arduino o eval board di vario tipo), uso Progecad.
E' di uso molto simile ad AutoCad, ed in più è gratuito per usi non commerciali.


Stefano Minghetti

Grazie Stefano, proverò anche questo Eagle che dici sempre che il gioco valga la candela, nel senso che non vorrei dedicare troppo tempo per imparare l'utilizzo di un software per l'uso limitato che ne farò.
Grazie comunque a tutti per i suggerimenti sempre ben accetti.

Luigi Cesana
http://gigi0753.blogspot.it/

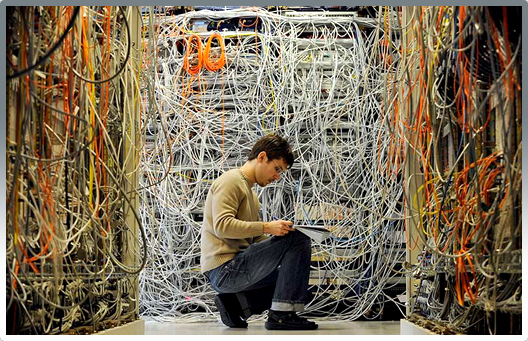

chissa' se questo ha fatto un disegno dell'impianto elettrico.........

Se non l'ha fatto son dolori!

Luigi Cesana
http://gigi0753.blogspot.it/

Nell'impianto di quella foto non serve uno schema il cablaggio è semplice: il cavo grigio e sempre lo stesso che gira (come una matassa di lana che si è srotolata, idem quello arancione e quello giallo ecc. ecc. (quindi l'occhio a volte inganna); quello inginocchiato sono io mentre stavo sfogliando il libro di storia....
Per gigi53,
1) complimenti per il plastico in costruzione
2) uno schema è fondamentale, anche a mano libera, l'importante è documentare il più possibile perché potrà sempre tornare utile per futuri interventi/modifiche.
3) io ho scaricato un cad libero che si chiama Draftsight 2015, abbastanza semplice, ma ripeto anche a mano è sufficiente.
Un saluto.
