Ciao a tutti continuiamo.....

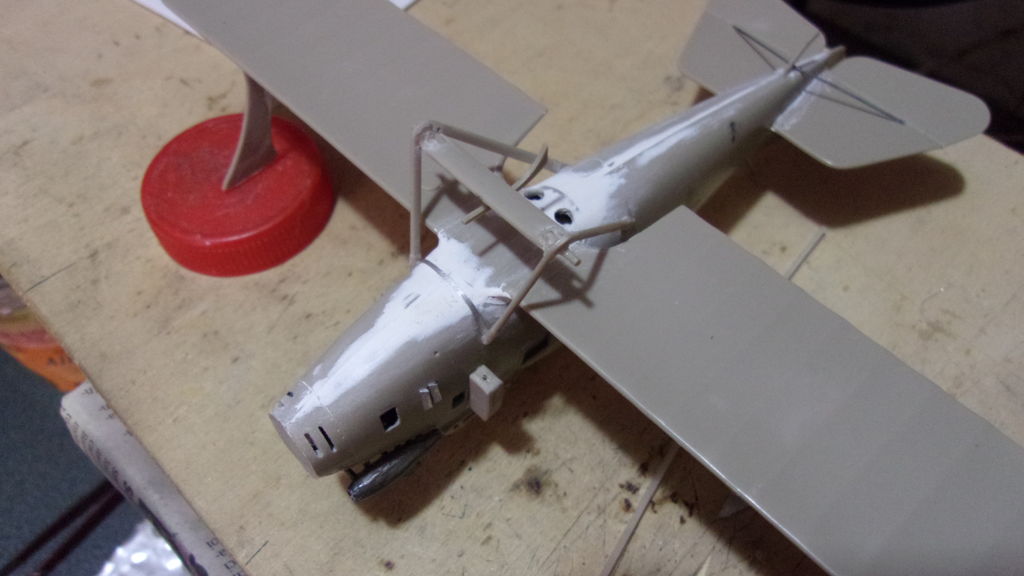

per costruire la struttura del carrello devo dire che la cosa è stata abbastanza laboriosa , infatti sul modello non ci sono punti di riferimento su cui vanno incollati gli steli del carrello e riuscire a montarlo simmetrico poteva essere un impresa.. perciò armato di squadra calibro e teorema di Pitagora ho costruito prima la struttura su di una dima in cartone rappresentante il parallelepipedo inscritto all interno della struttura del carrello considerando come lati dello stesso gli steli del carrello , e poi montato il carrello sotto la fusoliera
Allegato:
101_1663.JPG [ 65.81 KiB | Osservato 21259 volte ]
fatta in lamierino e incollata sopra i radiatori la presa d aria Venturi
Allegato:
101_1668.JPG [ 62.04 KiB | Osservato 21259 volte ]
L ala inferiore è dipinta di bianco sia superiormente che inferiormente ma nella parte inferiore osservando le foto dell aereo vero si notano moltissimo i longheroni e centine in trasparenza...per ottenere lo stesso effetto senza ricorrere a preshading e compagnia bella , molto più semplicemente mi sono segnato con una matita i longheroni e le centine
Allegato:
101_1719.JPG [ 86.09 KiB | Osservato 21259 volte ]
dato poi sopra del bianco ad aerografo molto diluito , in più passate , a smorzare i segni di matita fino ad ottenere un effetto trasparenza
Allegato:
101_1727.JPG [ 92.77 KiB | Osservato 21259 volte ]
A questo punto ho lavorato sul dorso dell ala inferiore facendo a pennello le ombreggiature della tela
Allegato:
101_1742.JPG [ 69.02 KiB | Osservato 21259 volte ]
La fusoliera di quest aereo era costituita da due gusci rigidi formati da due strati sovrapposti di fasce di legno con un andatura in diagonale con lo strato sovrapposto in verso opposto a quello inferiore in modo che le fasce fossero incrociate per una maggiore resistenza ; questa trama creava delle ombrature diagonali sulla fusoliera ...
per riprodurle ho dato una mano di grigio scuro nella zona delle ombre, posizionato delle fascette adesive ricavate " smembrando" la retina adesiva che si usa per le stuccature delle fughe del cartongesso ( come feci per le centine del Fokker e dello Spad) e dato poi il colore finale , una volta tolte le fascette rimangono dei leggeri segni grigi
Allegato:
101_1801.JPG [ 70.45 KiB | Osservato 21259 volte ]
Allegato:
101_1822.JPG [ 76.14 KiB | Osservato 21259 volte ]
Sporcate le ruote con dei lavaggi alternati scuro/chiaro
Allegato:
101_1866.JPG [ 109.23 KiB | Osservato 21259 volte ]
Sempre a pennello fatte le ombreggiature del timone e dei piani di coda
Allegato:
101_1892.JPG [ 66.59 KiB | Osservato 21259 volte ]
Allegato:
101_1903.JPG [ 90.93 KiB | Osservato 21259 volte ]
Allegato:
101_1904.JPG [ 88.21 KiB | Osservato 21259 volte ]
Il modello che sto facendo io non ha la livrea di quello della scatola postata precedentemente,ma il "balena " aveva una bocca e gli occhi dipinti
Allegato:
101_1904.JPG [ 88.21 KiB | Osservato 21259 volte ]
Allegato:
101_1904.JPG [ 88.21 KiB | Osservato 21259 volte ]
sul muso... per farla osservando le foto reali dopo aver preso dei punti di riferimento mi sono segnato il profilo
Allegato:
101_2092.JPG [ 74.72 KiB | Osservato 21259 volte ]
e poi dipinto....
Allegato:
101_2116.JPG [ 89.81 KiB | Osservato 21259 volte ]
Cera però qualcosa che non mi quadrava ma non capivo cosa... alla fine mi sono reso conto cosa era ; la mancanza di punti di riferimento per gli attacchi del carrello mi avevano portato a fissarlo troppo indietro
Perciò con mooolta delicatezza e un bisturi sono riuscito a scollare tutta la struttura lasciandola integra ( meno male, se no mi toccava rifare la dima che nel frattempo avevo buttato
) e riposizionarla correttamente
Allegato:
101_2129.JPG [ 77.5 KiB | Osservato 21259 volte ]
Bene per ora mi fermo
Ciao alla prossima
Gianfranco
